Устройство для визуальной экспресс-диагностики патологии мочевых путей

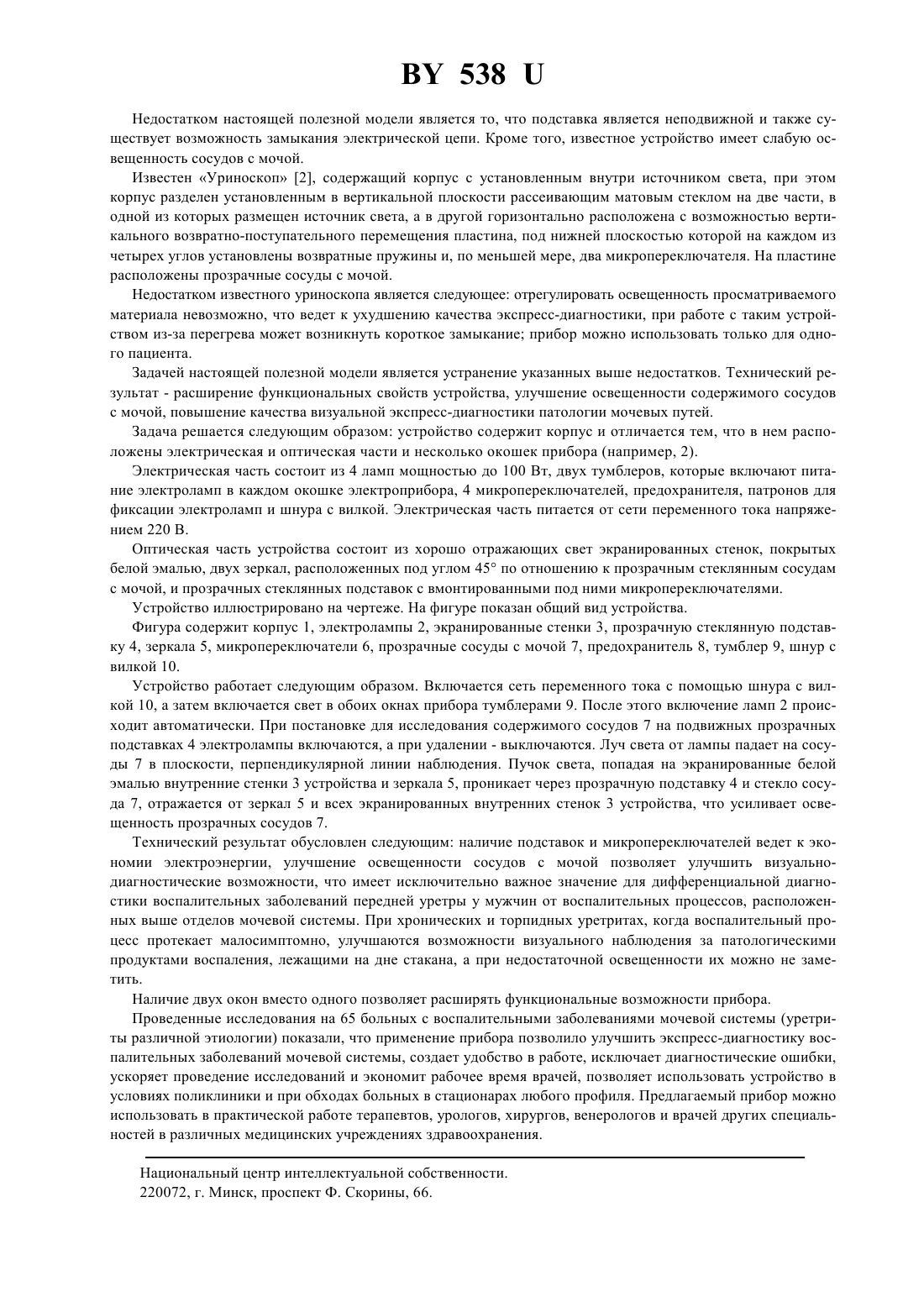

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВИЗУАЛЬНОЙ ЭКСПРЕСС-ДИАГНОСТИКИ ПАТОЛОГИИ МОЧЕВЫХ ПУТЕЙ(71) Заявитель НИИ санитарии и гигиены(73) Патентообладатель НИИ санитарии и гигиены(57) Устройство для визуальной экспресс-диагностики патологии мочевых путей, содержащее корпус, источник света, сосуды с мочой, микропереключатели и рабочее окно, отличающееся тем, что оно содержит дополнительно еще одно рабочее окно, электрическую часть и оптическую часть при этом электрическая часть состоит из, по меньшей мере, 4 ламп, двух тумблеров, 4 микропереключателей, а оптическая часть состоит из хорошо отражающих свет экранированных стенок, покрытых белой эмалью, двух зеркал, расположенных под углом 45 по отношению к прозрачным сосудам с мочой, прозрачных стеклянных подставок,при этом микропереключатели вмонтированы под ними. Полезная модель относится к области медицины и может использоваться для экспресс-диагностики патологии мочевых путей. Известно устройство для исследования мочи, содержащее источник света и расположенное под ним стекло, на котором помещены прозрачные сосуды с мочой 1. 538 Недостатком настоящей полезной модели является то, что подставка является неподвижной и также существует возможность замыкания электрической цепи. Кроме того, известное устройство имеет слабую освещенность сосудов с мочой. Известен Уриноскоп 2, содержащий корпус с установленным внутри источником света, при этом корпус разделен установленным в вертикальной плоскости рассеивающим матовым стеклом на две части, в одной из которых размещен источник света, а в другой горизонтально расположена с возможностью вертикального возвратно-поступательного перемещения пластина, под нижней плоскостью которой на каждом из четырех углов установлены возвратные пружины и, по меньшей мере, два микропереключателя. На пластине расположены прозрачные сосуды с мочой. Недостатком известного уриноскопа является следующее отрегулировать освещенность просматриваемого материала невозможно, что ведет к ухудшению качества экспресс-диагностики, при работе с таким устройством из-за перегрева может возникнуть короткое замыкание прибор можно использовать только для одного пациента. Задачей настоящей полезной модели является устранение указанных выше недостатков. Технический результат - расширение функциональных свойств устройства, улучшение освещенности содержимого сосудов с мочой, повышение качества визуальной экспресс-диагностики патологии мочевых путей. Задача решается следующим образом устройство содержит корпус и отличается тем, что в нем расположены электрическая и оптическая части и несколько окошек прибора (например, 2). Электрическая часть состоит из 4 ламп мощностью до 100 Вт, двух тумблеров, которые включают питание электроламп в каждом окошке электроприбора, 4 микропереключателей, предохранителя, патронов для фиксации электроламп и шнура с вилкой. Электрическая часть питается от сети переменного тока напряжением 220 В. Оптическая часть устройства состоит из хорошо отражающих свет экранированных стенок, покрытых белой эмалью, двух зеркал, расположенных под углом 45 по отношению к прозрачным стеклянным сосудам с мочой, и прозрачных стеклянных подставок с вмонтированными под ними микропереключателями. Устройство иллюстрировано на чертеже. На фигуре показан общий вид устройства. Фигура содержит корпус 1, электролампы 2, экранированные стенки 3, прозрачную стеклянную подставку 4, зеркала 5, микропереключатели 6, прозрачные сосуды с мочой 7, предохранитель 8, тумблер 9, шнур с вилкой 10. Устройство работает следующим образом. Включается сеть переменного тока с помощью шнура с вилкой 10, а затем включается свет в обоих окнах прибора тумблерами 9. После этого включение ламп 2 происходит автоматически. При постановке для исследования содержимого сосудов 7 на подвижных прозрачных подставках 4 электролампы включаются, а при удалении - выключаются. Луч света от лампы падает на сосуды 7 в плоскости, перпендикулярной линии наблюдения. Пучок света, попадая на экранированные белой эмалью внутренние стенки 3 устройства и зеркала 5, проникает через прозрачную подставку 4 и стекло сосуда 7, отражается от зеркал 5 и всех экранированных внутренних стенок 3 устройства, что усиливает освещенность прозрачных сосудов 7. Технический результат обусловлен следующим наличие подставок и микропереключателей ведет к экономии электроэнергии, улучшение освещенности сосудов с мочой позволяет улучшить визуальнодиагностические возможности, что имеет исключительно важное значение для дифференциальной диагностики воспалительных заболеваний передней уретры у мужчин от воспалительных процессов, расположенных выше отделов мочевой системы. При хронических и торпидных уретритах, когда воспалительный процесс протекает малосимптомно, улучшаются возможности визуального наблюдения за патологическими продуктами воспаления, лежащими на дне стакана, а при недостаточной освещенности их можно не заметить. Наличие двух окон вместо одного позволяет расширять функциональные возможности прибора. Проведенные исследования на 65 больных с воспалительными заболеваниями мочевой системы (уретриты различной этиологии) показали, что применение прибора позволило улучшить экспресс-диагностику воспалительных заболеваний мочевой системы, создает удобство в работе, исключает диагностические ошибки,ускоряет проведение исследований и экономит рабочее время врачей, позволяет использовать устройство в условиях поликлиники и при обходах больных в стационарах любого профиля. Предлагаемый прибор можно использовать в практической работе терапевтов, урологов, хирургов, венерологов и врачей других специальностей в различных медицинских учреждениях здравоохранения. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 2
