Устройство для выращивания и высадки рассады

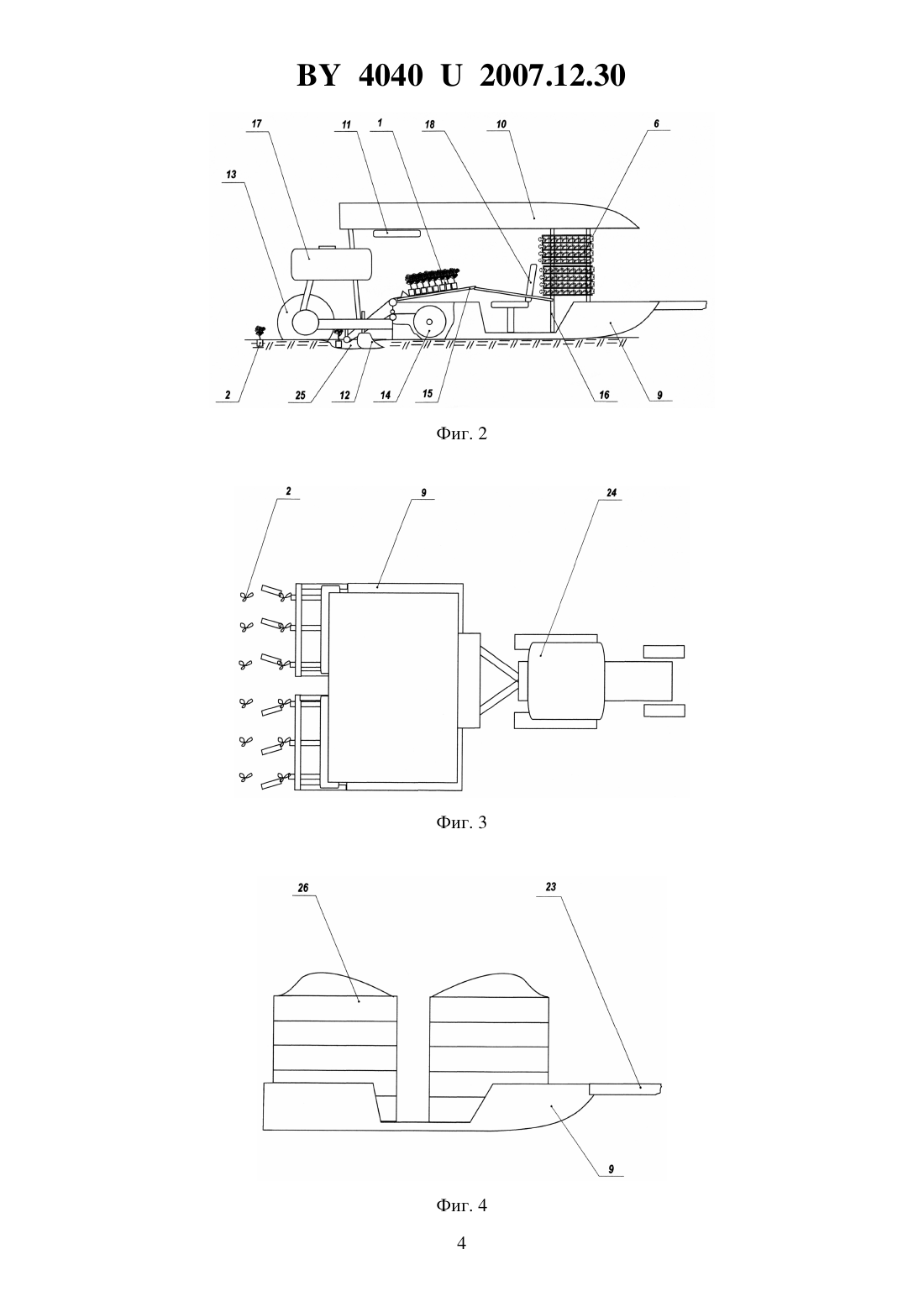

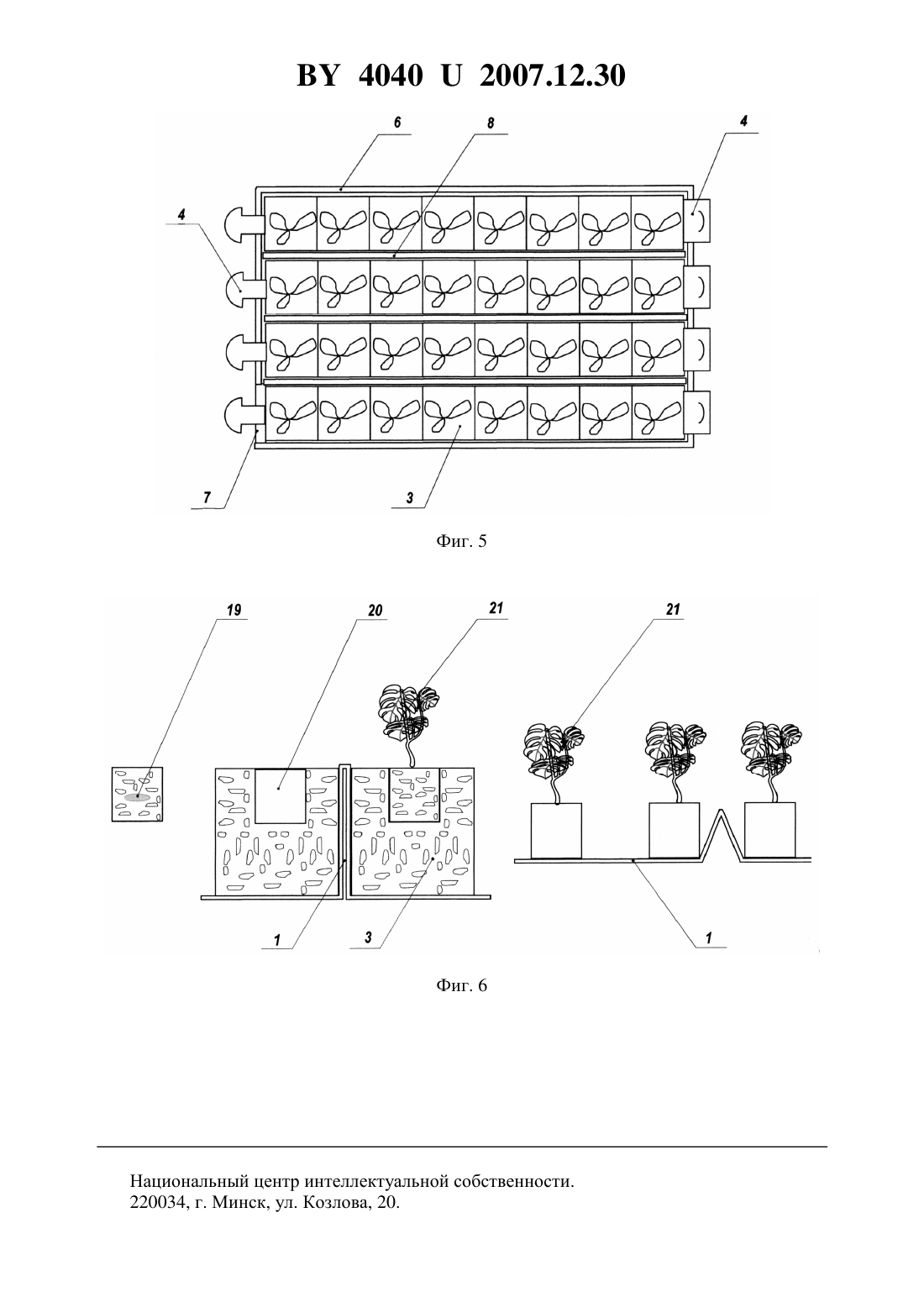

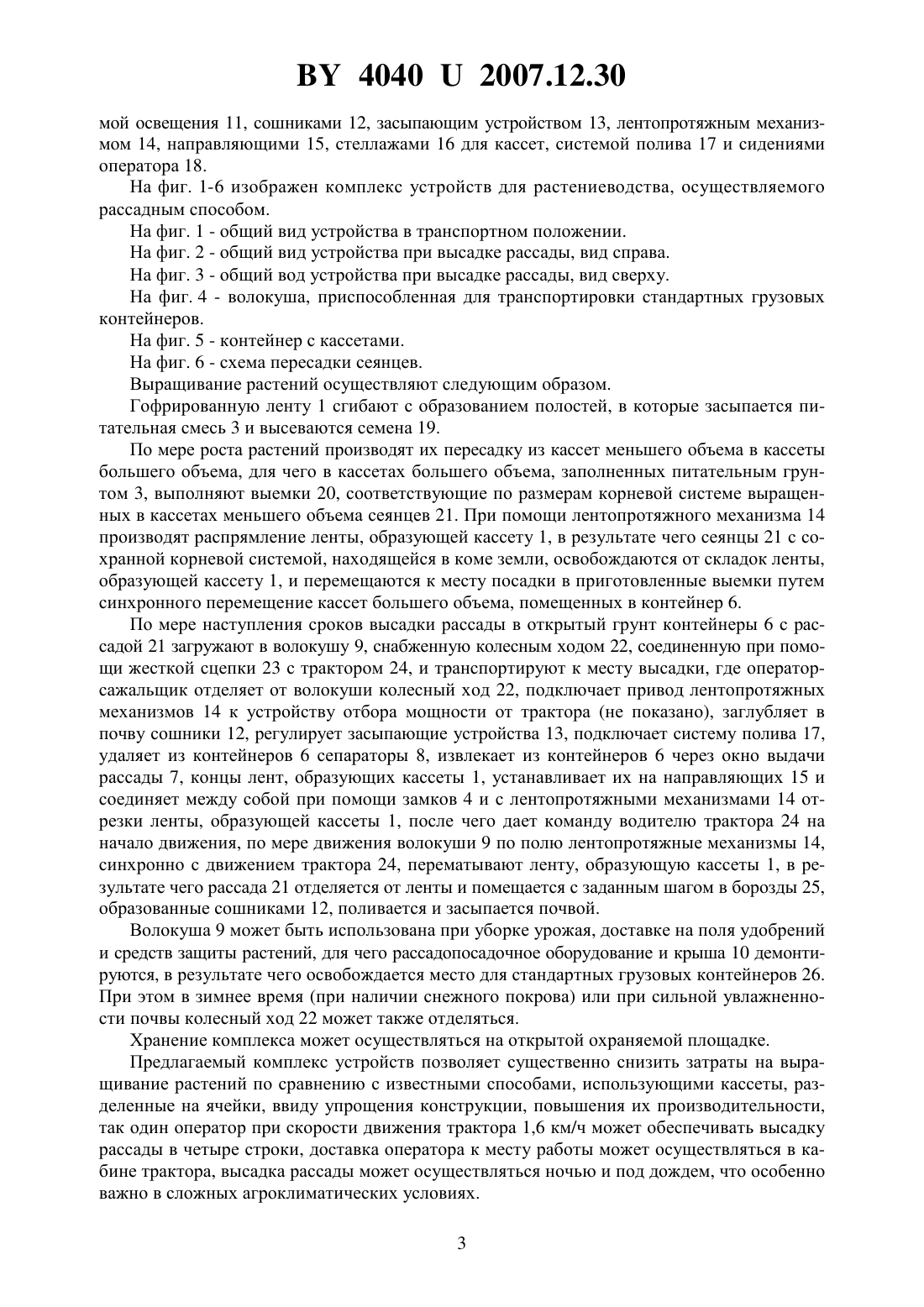

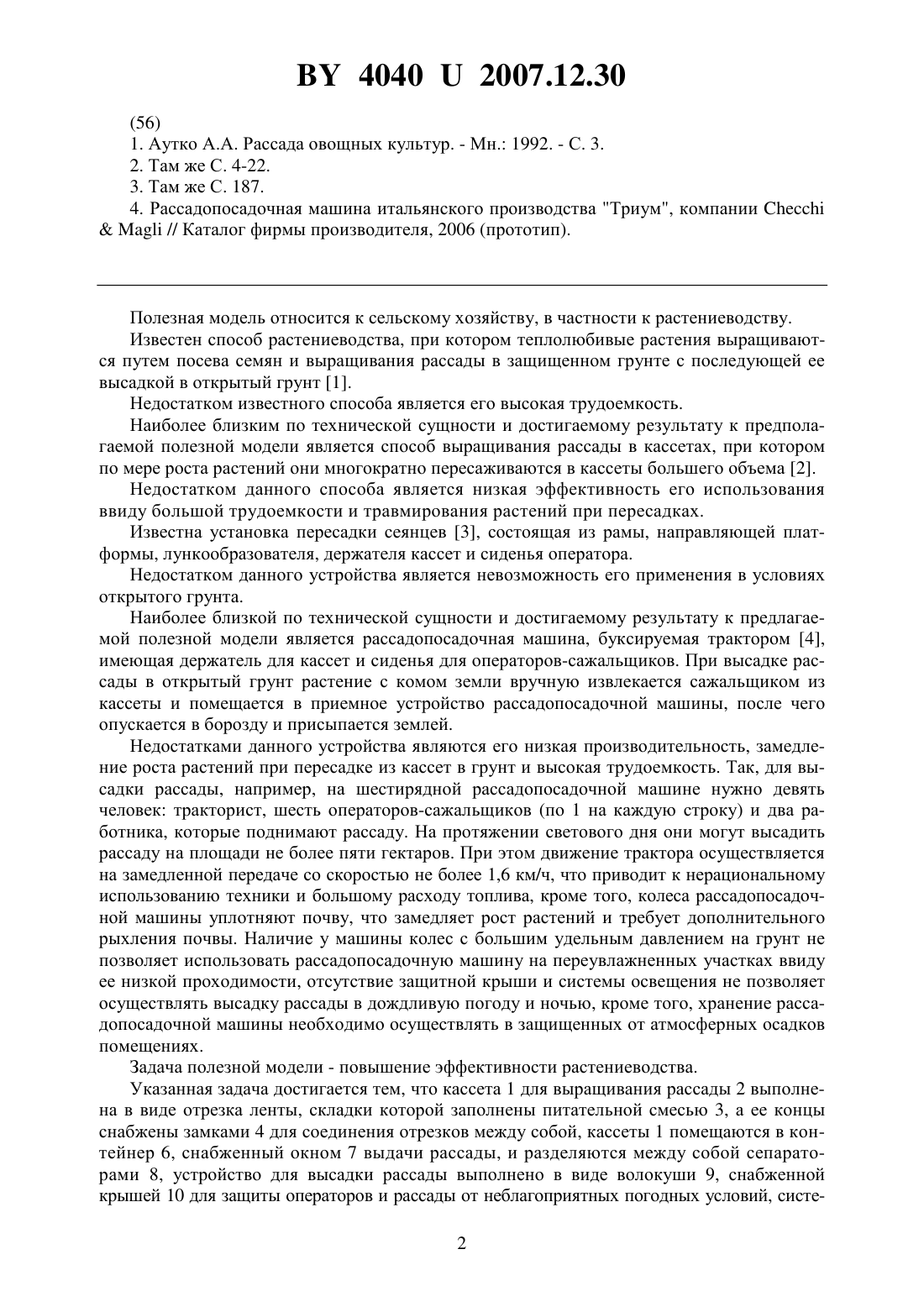

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ И ВЫСАДКИ РАССАДЫ(71) Заявители Частное научно-производственное унитарное предприятие Станция слежения за приземным слоем атмосферы Бухаров Андрей Владимирович Коротченко Люся Максимовна(72) Авторы Бухаров Андрей Владимирович Бухаров Владимир Андреевич Бухаров Сергей Андреевич Бухарова Наталья Ивановна Бухарова Наталья Андреевна Филипеня Александр Николаевич Коротченко Люся Максимовна(73) Патентообладатели Частное научнопроизводственное унитарное предприятие Станция слежения за приземным слоем атмосферы Бухаров Андрей Владимирович Коротченко Люся Максимовна(57) Устройство для выращивания и высадки рассады в виде прицепа, снабженного крышей, системами полива и освещения, сиденьем оператора, контейнерами с сепараторами с размещаемыми в них кассетами для выращивания рассады, имеющими отдельные ячейки для растений, отличающееся тем, что прицеп выполнен в виде волокуши, снабжен синхронизированным с трактором лентопротяжным механизмом и съемным колесным ходом,контейнер для кассет имеет окно для выдачи рассады, кассеты образованы из отрезков ленты, концы которых снабжены замками, ячейки кассеты для выращивания рассады образованы складками ленты, заполненными питательной смесью.(56) 1. Аутко А.А. Рассада овощных культур. - Мн. 1992. - С. 3. 2. Там же С. 4-22. 3. Там же С. 187. 4. Рассадопосадочная машина итальянского производства Триум, компании// Каталог фирмы производителя, 2006 (прототип). Полезная модель относится к сельскому хозяйству, в частности к растениеводству. Известен способ растениеводства, при котором теплолюбивые растения выращиваются путем посева семян и выращивания рассады в защищенном грунте с последующей ее высадкой в открытый грунт 1. Недостатком известного способа является его высокая трудоемкость. Наиболее близким по технической сущности и достигаемому результату к предполагаемой полезной модели является способ выращивания рассады в кассетах, при котором по мере роста растений они многократно пересаживаются в кассеты большего объема 2. Недостатком данного способа является низкая эффективность его использования ввиду большой трудоемкости и травмирования растений при пересадках. Известна установка пересадки сеянцев 3, состоящая из рамы, направляющей платформы, лункообразователя, держателя кассет и сиденья оператора. Недостатком данного устройства является невозможность его применения в условиях открытого грунта. Наиболее близкой по технической сущности и достигаемому результату к предлагаемой полезной модели является рассадопосадочная машина, буксируемая трактором 4,имеющая держатель для кассет и сиденья для операторов-сажальщиков. При высадке рассады в открытый грунт растение с комом земли вручную извлекается сажальщиком из кассеты и помещается в приемное устройство рассадопосадочной машины, после чего опускается в борозду и присыпается землей. Недостатками данного устройства являются его низкая производительность, замедление роста растений при пересадке из кассет в грунт и высокая трудоемкость. Так, для высадки рассады, например, на шестирядной рассадопосадочной машине нужно девять человек тракторист, шесть операторов-сажальщиков (по 1 на каждую строку) и два работника, которые поднимают рассаду. На протяжении светового дня они могут высадить рассаду на площади не более пяти гектаров. При этом движение трактора осуществляется на замедленной передаче со скоростью не более 1,6 км/ч, что приводит к нерациональному использованию техники и большому расходу топлива, кроме того, колеса рассадопосадочной машины уплотняют почву, что замедляет рост растений и требует дополнительного рыхления почвы. Наличие у машины колес с большим удельным давлением на грунт не позволяет использовать рассадопосадочную машину на переувлажненных участках ввиду ее низкой проходимости, отсутствие защитной крыши и системы освещения не позволяет осуществлять высадку рассады в дождливую погоду и ночью, кроме того, хранение рассадопосадочной машины необходимо осуществлять в защищенных от атмосферных осадков помещениях. Задача полезной модели - повышение эффективности растениеводства. Указанная задача достигается тем, что кассета 1 для выращивания рассады 2 выполнена в виде отрезка ленты, складки которой заполнены питательной смесью 3, а ее концы снабжены замками 4 для соединения отрезков между собой, кассеты 1 помещаются в контейнер 6, снабженный окном 7 выдачи рассады, и разделяются между собой сепараторами 8, устройство для высадки рассады выполнено в виде волокуши 9, снабженной крышей 10 для защиты операторов и рассады от неблагоприятных погодных условий, систе 2 40402007.12.30 мой освещения 11, сошниками 12, засыпающим устройством 13, лентопротяжным механизмом 14, направляющими 15, стеллажами 16 для кассет, системой полива 17 и сидениями оператора 18. На фиг. 1-6 изображен комплекс устройств для растениеводства, осуществляемого рассадным способом. На фиг. 1 - общий вид устройства в транспортном положении. На фиг. 2 - общий вид устройства при высадке рассады, вид справа. На фиг. 3 - общий вод устройства при высадке рассады, вид сверху. На фиг. 4 - волокуша, приспособленная для транспортировки стандартных грузовых контейнеров. На фиг. 5 - контейнер с кассетами. На фиг. 6 - схема пересадки сеянцев. Выращивание растений осуществляют следующим образом. Гофрированную ленту 1 сгибают с образованием полостей, в которые засыпается питательная смесь 3 и высеваются семена 19. По мере роста растений производят их пересадку из кассет меньшего объема в кассеты большего объема, для чего в кассетах большего объема, заполненных питательным грунтом 3, выполняют выемки 20, соответствующие по размерам корневой системе выращенных в кассетах меньшего объема сеянцев 21. При помощи лентопротяжного механизма 14 производят распрямление ленты, образующей кассету 1, в результате чего сеянцы 21 с сохранной корневой системой, находящейся в коме земли, освобождаются от складок ленты,образующей кассету 1, и перемещаются к месту посадки в приготовленные выемки путем синхронного перемещение кассет большего объема, помещенных в контейнер 6. По мере наступления сроков высадки рассады в открытый грунт контейнеры 6 с рассадой 21 загружают в волокушу 9, снабженную колесным ходом 22, соединенную при помощи жесткой сцепки 23 с трактором 24, и транспортируют к месту высадки, где операторсажальщик отделяет от волокуши колесный ход 22, подключает привод лентопротяжных механизмов 14 к устройству отбора мощности от трактора (не показано), заглубляет в почву сошники 12, регулирует засыпающие устройства 13, подключает систему полива 17,удаляет из контейнеров 6 сепараторы 8, извлекает из контейнеров 6 через окно выдачи рассады 7, концы лент, образующих кассеты 1, устанавливает их на направляющих 15 и соединяет между собой при помощи замков 4 и с лентопротяжными механизмами 14 отрезки ленты, образующей кассеты 1, после чего дает команду водителю трактора 24 на начало движения, по мере движения волокуши 9 по полю лентопротяжные механизмы 14,синхронно с движением трактора 24, перематывают ленту, образующую кассеты 1, в результате чего рассада 21 отделяется от ленты и помещается с заданным шагом в борозды 25,образованные сошниками 12, поливается и засыпается почвой. Волокуша 9 может быть использована при уборке урожая, доставке на поля удобрений и средств защиты растений, для чего рассадопосадочное оборудование и крыша 10 демонтируются, в результате чего освобождается место для стандартных грузовых контейнеров 26. При этом в зимнее время (при наличии снежного покрова) или при сильной увлажненности почвы колесный ход 22 может также отделяться. Хранение комплекса может осуществляться на открытой охраняемой площадке. Предлагаемый комплекс устройств позволяет существенно снизить затраты на выращивание растений по сравнению с известными способами, использующими кассеты, разделенные на ячейки, ввиду упрощения конструкции, повышения их производительности,так один оператор при скорости движения трактора 1,6 км/ч может обеспечивать высадку рассады в четыре строки, доставка оператора к месту работы может осуществляться в кабине трактора, высадка рассады может осуществляться ночью и под дождем, что особенно важно в сложных агроклиматических условиях. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
