Устройство для выращивания рассады и хранения мини-клубней картофеля

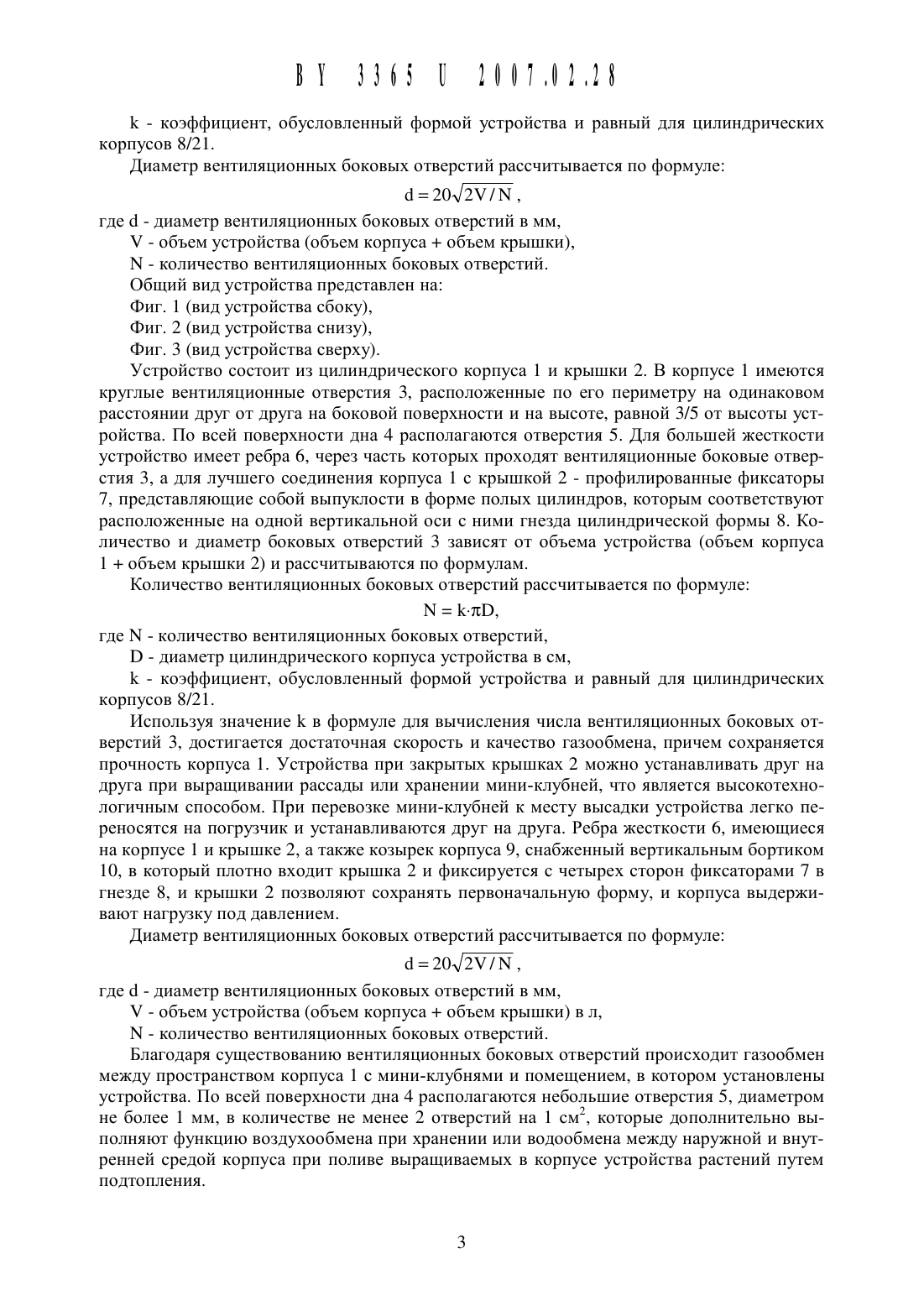

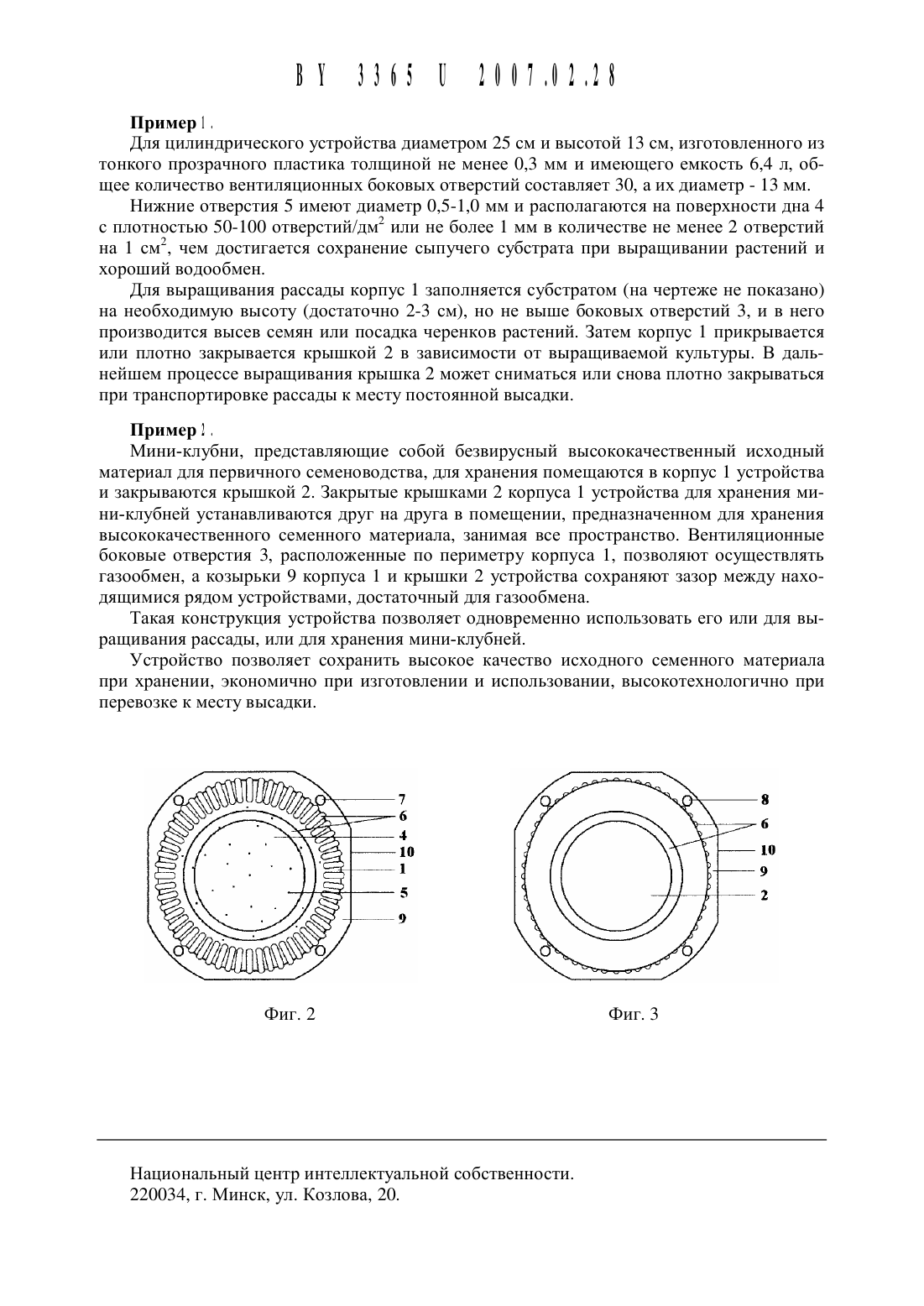

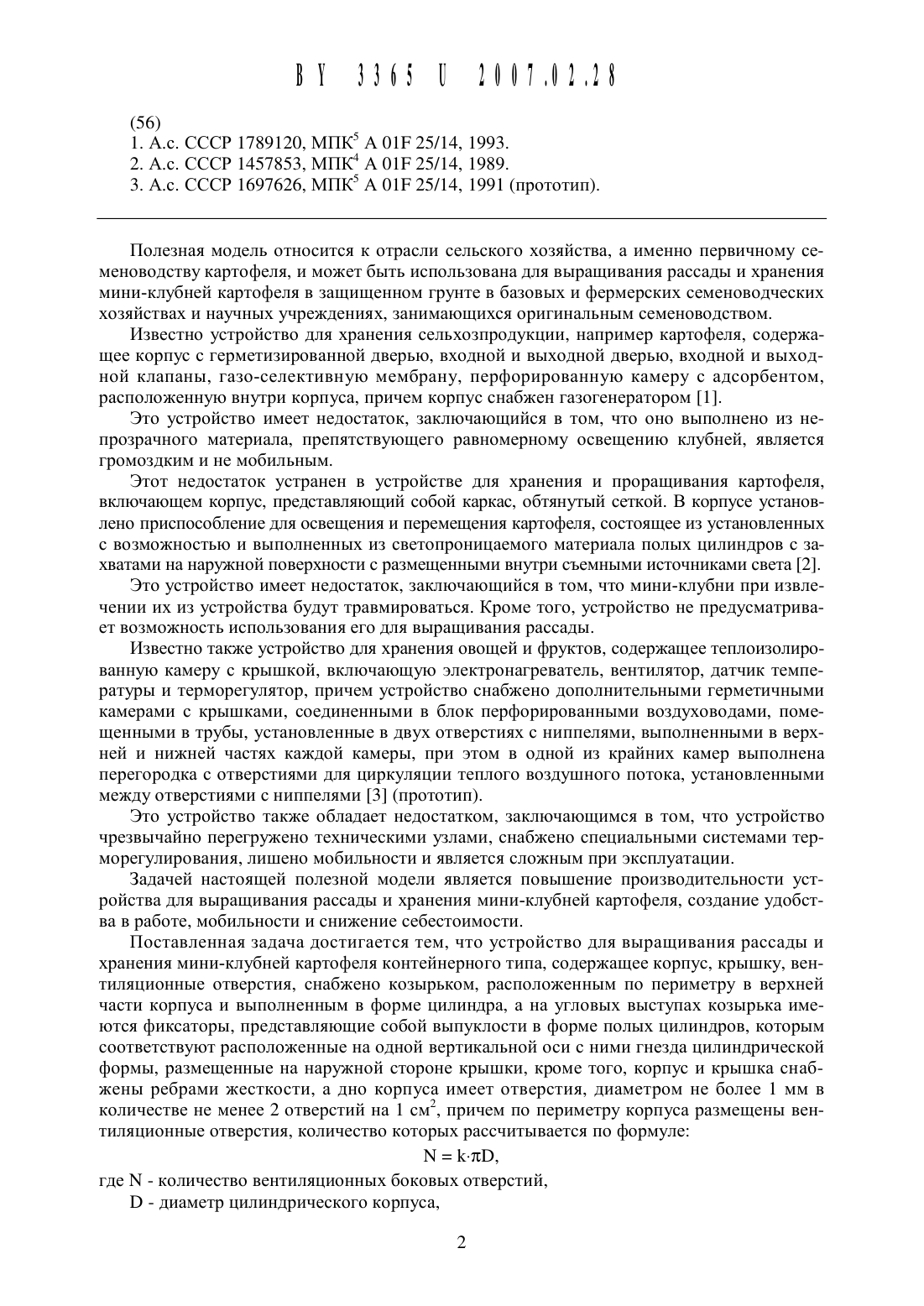

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в)2007.02.28 ЕАТЕНТУ (51)7 А ш 25114 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ РАССАДЫ(71) Заявитель Государственное научное учреждение Институт экспериментальной ботаники им. В.Ф.Купревича Национальной академии наук Беларуси (ВУ)(72) Авторы Янчевская Тамара Георгиевна Пещков Сергей Альбертович Бобров Владимир Александрович (ВУ)(73) Патентообладатель Государственное научное учреждение Институт экспериментальной ботаники им. В.Ф.Купревича Национальной академии наук Беларуси (ВУ)1. Устройство для выращивания рассады и хранения мини-клубней картофеля, содержащее корпус, крышку, вентиляционные отверстия, отличающееся тем, что устройство снабжено козырьком, расположенным по периметру в верхней части корпуса, вь 1 полненного в форме цилиндра, а на угловых выступах козырька установлены фиксаторы, вь 1 полненные в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы, размещенные на наружной стороне крышки, кроме того, корпус и крышка снабжены ребрами жесткости, а дно корпуса имеет отверстия, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2,причем по периметру корпуса размещены вентиляционные боковые отверстия, количество которых рассчитывается по формулеМ 1-тс 1 Э,ГДС Ы - КОЛИЧЕСТВО ВСНТИЛЯЦИОННЫХ бОКОВЫХ ОТВСРСТИЙ,В - диаметр цилиндрического корпуса устройства в см, 1 - коэффициент, обусловленный формой устройства и равный для цилиндрических корпусов 8/21, а диаметр вентиляционных боковых отверстий рассчитывается по формуле120/2 У/11 , где (1 - диаметр вентиляционных боковых отверстий в мм, У - объем устройства, М - количество вентиляционных боковых отверстий.2. Устройство по п. 1, отличающееся тем, что козырек корпуса снабжен вертикальным бортиком.Полезная модель относится К отрасли сельского хозяйства, а именно первичному семеноводству картофеля, И может быть использована для выращивания рассады и хранения мини-клубней картофеля в защищенном грунте в базовых и фермерских семеноводческих хозяйствах и научных учреждениях, занимающихся оригинальным семеноводством.Известно устройство для хранения сельхозпродукции, например картофеля, содержащее корпус с герметизированной дверью, входной и выходной дверью, входной и вь 1 ходной клапаны, газо-селективную мембрану, перфорированную камеру с адсорбентом,расположенную внутри корпуса, причем корпус снабжен газогенератором 1.Это устройство имеет недостаток, заключающийся в том, что оно выполнено из непрозрачного материала, препятствующего равномерному освещению клубней, является громоздким и не мобильным.Этот недостаток устранен в устройстве для хранения и проращивания картофеля,включающем корпус, представляющий собой каркас, обтянутый сеткой. В корпусе установлено приспособление для освещения и перемещения картофеля, состоящее из установленных с возможностью и выполненных из светопроницаемого материала полых цилиндров с захватами на наружной поверхности с размещенными внутри съемными источниками света 2.Это устройство имеет недостаток, заключающийся в том, что мини-клубни при извлечении их из устройства будут травмироваться. Кроме того, устройство не предусматривает возможность использования его для выращивания рассады.Известно также устройство для хранения овощей и фруктов, содержащее теплоизолированную камеру с крыщкой, включающую электронагреватель, вентилятор, датчик температуры и терморегулятор, причем устройство снабжено дополнительными герметичными камерами с крыщками, соединенными в блок перфорированными воздуховодами, помещенными в трубы, установленные в двух отверстиях с ниппелями, выполненными в верхней и нижней частях каждой камеры, при этом в одной из крайних камер выполнена перегородка с отверстиями для циркуляции теплого воздушного потока, установленными между отверстиями с ниппелями 3 (прототип).Это устройство также обладает недостатком, заключающимся в том, что устройство чрезвычайно перегружено техническими узлами, снабжено специальными системами терморегулирования, лищено мобильности и является сложным при эксплуатации.Задачей настоящей полезной модели является повыщение производительности устройства для выращивания рассады и хранения мини-клубней картофеля, создание удобства в работе, мобильности и снижение себестоимости.Поставленная задача достигается тем, что устройство для выращивания рассады и хранения мини-клубней картофеля контейнерного типа, содержащее корпус, крышку, вентиляционные отверстия, снабжено козырьком, расположенным по периметру в верхней части корпуса и выполненным в форме цилиндра, а на угловых выступах козырька имеются фиксаторы, представляющие собой выпуклости в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы, размещенные на наружной стороне крыщки, кроме того, корпус и крыщка снабжены ребрами жесткости, а дно корпуса имеет отверстия, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, причем по периметру корпуса размещены вентиляционные отверстия, количество которых рассчитывается по формулеМ 1-тс 1 Э,ГДС Ы - КОЛИЧЕСТВО ВСНТИЛЯЦИОННЫХ бОКОВЫХ ОТВСРСТИЙ,В - диаметр цилиндрического корпуса, ВУ 33650 2007412481 - коэффициент, обусловленный формой устройства и равный для цилиндрических корпусов 8/21. Диаметр вентиляционных боковых отверстий рассчитывается по формуле12 О/2//М , где (1 - диаметр вентиляционных боковых отверстий в мм, У - объем устройства (объем корпуса объем крышки), М - количество вентиляционных боковых отверстий.Общий вид устройства представлен наУстройство состоит из цилиндрического корпуса 1 и крышки 2. В корпусе 1 имеются круглые вентиляционные отверстия 3, расположенные по его периметру на одинаковом расстоянии друг от друга на боковой поверхности и на высоте, равной 3/5 от высоты устройства. По всей поверхности дна 4 располагаются отверстия 5. Для большей жесткости устройство имеет ребра 6, через часть которых проходят вентиляционные боковые отверстия 3, а для лучшего соединения корпуса 1 с крышкой 2 - профилированные фиксаторы 7, представляющие собой выпуклости в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы 8. Количество и диаметр боковых отверстий 3 зависят от объема устройства (объем корпуса 1 объем крышки 2) и рассчитываются по формулам.Количество вентиляционных боковых отверстий рассчитывается по формулеМ 1-тс 1 Э,где М - количество вентиляционных боковых отверстий, В - диаметр цилиндрического корпуса устройства в см, 1 - коэффициент, обусловленный формой устройства и равный для цилиндрических корпусов 8/21.Используя значение 1 в формуле для вычисления числа вентиляционных боковых отверстий 3, достигается достаточная скорость и качество газообмена, причем сохраняется прочность корпуса 1. Устройства при закрытых крышках 2 можно устанавливать друг на друга при выращивании рассады или хранении мини-клубней, что является вь 1 сокотехнологичным способом. При перевозке мини-клубней к месту высадки устройства легко переносятся на погрузчик и устанавливаются друг на друга. Ребра жесткости 6, имеющиеся на корпусе 1 и крышке 2, а также козырек корпуса 9, снабженный вертикальным бортиком 10, в который плотно входит крышка 2 и фиксируется с четырех сторон фиксаторами 7 в гнезде 8, и крышки 2 позволяют сохранять первоначальную форму, и корпуса вь 1 держивают нагрузку под давлением.Диаметр вентиляционных боковых отверстий рассчитывается по формуле12 О/2//М , где (1 - диаметр вентиляционных боковых отверстий в мм, У - объем устройства (объем корпуса объем крышки) в л, М - количество вентиляционных боковых отверстий.Благодаря существованию вентиляционных боковых отверстий происходит газообмен между пространством корпуса 1 с мини-клубнями и помещением, в котором установлены устройства. По всей поверхности дна 4 располагаются небольшие отверстия 5, диаметром не более 1 мм, в количестве не менее 2 отверстий на 1 см 2, которые дополнительно вь 1 полняют функцию воздухообмена при хранении или водообмена между наружной и внутренней средой корпуса при поливе выращиваемых в корпусе устройства растений путем подтопления.Для цилиндрического устройства диаметром 25 см и высотой 13 см, изготовленного из тонкого прозрачного пластика толщиной не менее 0,3 мм и имеющего емкость 6,4 л, общее Количество вентиляционных боковых отверстий составляет 30, а их диаметр - 13 мм.Нижние отверстия 5 имеют диаметр 0,5-1,0 мм и располагаются на поверхности дна 4 с плотностью 50-100 отверстий/дм 2 или не более 1 мм в количестве не менее 2 отверстий на 1 см 2, чем достигается сохранение сыпучего субстрата при выращивании растений и хороший водообмен.Для выращивания рассады корпус 1 заполняется субстратом (на чертеже не показано) на необходимую высоту (достаточно 2-3 см), но не выще боковых отверстий 3, и в него производится высев семян или посадка черенков растений. Затем корпус 1 прикрывается или плотно закрывается крыщкой 2 в зависимости от выращиваемой культуры. В дальнейщем процессе выращивания крыщка 2 может сниматься или снова плотно закрываться при транспортировке рассады к месту постоянной высадки.Мини-клубни, представляющие собой безвирусный высококачественный исходный материал для первичного семеноводства, для хранения помещаются в корпус 1 устройства и закрываются крыщкой 2. Закрытые крыщками 2 корпуса 1 устройства для хранения мини-клубней устанавливаются друг на друга в помещении, предназначенном для хранения высококачественного семенного материала, занимая все пространство. Вентиляционные боковые отверстия 3, расположенные по периметру корпуса 1, позволяют осуществлять газообмен, а козырьки 9 корпуса 1 и крыщки 2 устройства сохраняют зазор между находящимися рядом устройствами, достаточный для газообмена.Такая конструкция устройства позволяет одновременно использовать его или для вь 1 ращивания рассады, или для хранения мини-клубней.Устройство позволяет сохранить высокое качество исходного семенного материала при хранении, экономично при изготовлении и использовании, высокотехнологично при перевозке к месту высадки.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
