Секция почвообрабатывающей дисковой бороны

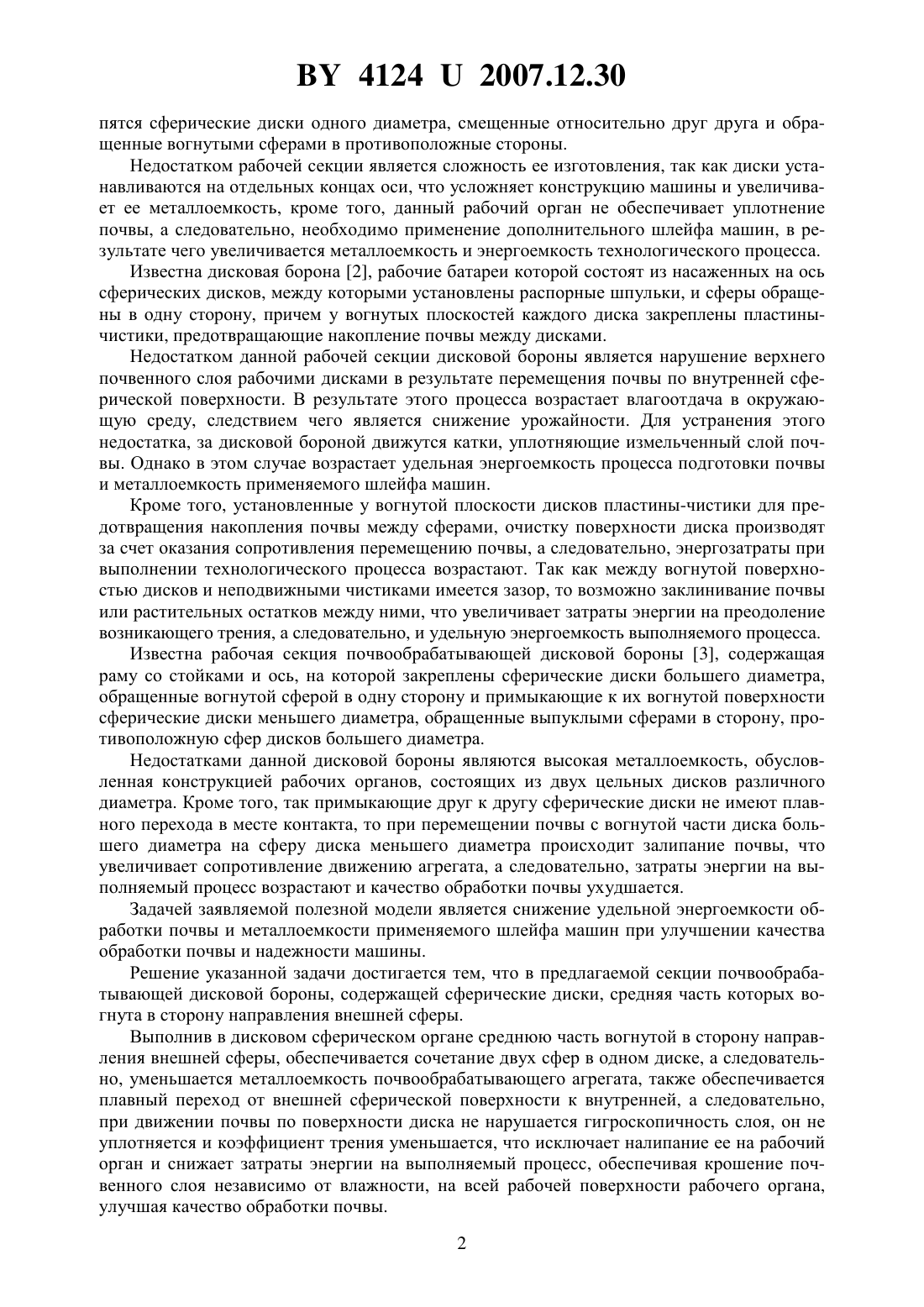

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЕКЦИЯ ПОЧВООБРАБАТЫВАЮЩЕЙ ДИСКОВОЙ БОРОНЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Назарова Мария Игоревна Чигарев Юрий Власович Китун Антон Владимирович Крук Игорь Степанович Ком Аркадий Михайлович Лавор Сергей Брониславович Навныко Максим Владимирович Назаров Игорь Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Секция почвообрабатывающей дисковой бороны, содержащая сферические диски, отличающаяся тем, что средняя часть диска вогнута в сторону направления внешней сферы. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим машинам. Известна рабочая секция комбинированного агрегата 1, которая состоит из оси, расположенной горизонтально и закрепленной при помощи стоек к раме. На концах оси кре 41242007.12.30 пятся сферические диски одного диаметра, смещенные относительно друг друга и обращенные вогнутыми сферами в противоположные стороны. Недостатком рабочей секции является сложность ее изготовления, так как диски устанавливаются на отдельных концах оси, что усложняет конструкцию машины и увеличивает ее металлоемкость, кроме того, данный рабочий орган не обеспечивает уплотнение почвы, а следовательно, необходимо применение дополнительного шлейфа машин, в результате чего увеличивается металлоемкость и энергоемкость технологического процесса. Известна дисковая борона 2, рабочие батареи которой состоят из насаженных на ось сферических дисков, между которыми установлены распорные шпульки, и сферы обращены в одну сторону, причем у вогнутых плоскостей каждого диска закреплены пластинычистики, предотвращающие накопление почвы между дисками. Недостатком данной рабочей секции дисковой бороны является нарушение верхнего почвенного слоя рабочими дисками в результате перемещения почвы по внутренней сферической поверхности. В результате этого процесса возрастает влагоотдача в окружающую среду, следствием чего является снижение урожайности. Для устранения этого недостатка, за дисковой бороной движутся катки, уплотняющие измельченный слой почвы. Однако в этом случае возрастает удельная энергоемкость процесса подготовки почвы и металлоемкость применяемого шлейфа машин. Кроме того, установленные у вогнутой плоскости дисков пластины-чистики для предотвращения накопления почвы между сферами, очистку поверхности диска производят за счет оказания сопротивления перемещению почвы, а следовательно, энергозатраты при выполнении технологического процесса возрастают. Так как между вогнутой поверхностью дисков и неподвижными чистиками имеется зазор, то возможно заклинивание почвы или растительных остатков между ними, что увеличивает затраты энергии на преодоление возникающего трения, а следовательно, и удельную энергоемкость выполняемого процесса. Известна рабочая секция почвообрабатывающей дисковой бороны 3, содержащая раму со стойками и ось, на которой закреплены сферические диски большего диаметра,обращенные вогнутой сферой в одну сторону и примыкающие к их вогнутой поверхности сферические диски меньшего диаметра, обращенные выпуклыми сферами в сторону, противоположную сфер дисков большего диаметра. Недостатками данной дисковой бороны являются высокая металлоемкость, обусловленная конструкцией рабочих органов, состоящих из двух цельных дисков различного диаметра. Кроме того, так примыкающие друг к другу сферические диски не имеют плавного перехода в месте контакта, то при перемещении почвы с вогнутой части диска большего диаметра на сферу диска меньшего диаметра происходит залипание почвы, что увеличивает сопротивление движению агрегата, а следовательно, затраты энергии на выполняемый процесс возрастают и качество обработки почвы ухудшается. Задачей заявляемой полезной модели является снижение удельной энергоемкости обработки почвы и металлоемкости применяемого шлейфа машин при улучшении качества обработки почвы и надежности машины. Решение указанной задачи достигается тем, что в предлагаемой секции почвообрабатывающей дисковой бороны, содержащей сферические диски, средняя часть которых вогнута в сторону направления внешней сферы. Выполнив в дисковом сферическом органе среднюю часть вогнутой в сторону направления внешней сферы, обеспечивается сочетание двух сфер в одном диске, а следовательно, уменьшается металлоемкость почвообрабатывающего агрегата, также обеспечивается плавный переход от внешней сферической поверхности к внутренней, а следовательно,при движении почвы по поверхности диска не нарушается гигроскопичность слоя, он не уплотняется и коэффициент трения уменьшается, что исключает налипание ее на рабочий орган и снижает затраты энергии на выполняемый процесс, обеспечивая крошение почвенного слоя независимо от влажности, на всей рабочей поверхности рабочего органа,улучшая качество обработки почвы. 241242007.12.30 Так как средняя часть каждого диска вогнута в сторону направления внешней сферы,то диск приобретает пружинящие свойства, которые позволяют увеличить надежность секции почвообрабатывающей дисковой бороны, потому что при наезде на препятствие диск отгибается и не происходит его повреждение и выглубление всей секции из почвы,что повышает качество обработки почвы. На фиг. 1 изображена рабочая секция почвообрабатывающей дисковой бороны на фиг. 2 - рабочий процесс почвообрабатывающей дисковой бороны на фиг. 3 - рабочий процесс почвообрабатывающей дисковой бороны при встрече с препятствием. Секция почвообрабатывающей дисковой бороны состоит из рамы 1, соединенной стойками 2 и 4 с осью 4, на которой насажены диски 5, имеющие поверхность, состоящую из внешней сферической поверхности и внутренней выпуклой сферической поверхности меньшего диаметра, направленной в сторону, противоположную внешней сферической поверхности. Между дисками установлены распорные шпульки 6. Секция почвообрабатывающей дисковой бороны работает следующим образом. При движении секции почвообрабатывающей дисковой бороны, внешняя сферическая часть диска 5 внедряется в почву под действием силы тяжести. Так как внутренняя часть диска 5 обращена вогнутой поверхностью в ту же сторону, что и выпуклая поверхность - противоположную направлению движения, то пласт почвы перемещается с внутренней сферы к внешней, не нарушая свою гигроскопичность. В данном случае исключается накопление влаги, а следовательно, и почвы на стыке внешней и внутренней сфер, а ее разрушение происходит при увеличении критического угла относительно горизонтальной плоскости. Так как диск 5 объединяет две сферические поверхности в одном рабочем органе, то он приобретает пружинящие свойства и при встрече с твердыми предметами может отклониться в сторону, увеличивая свою надежность, а следовательно, надежность секции дисковой почвообрабатывающей бороны. Следовательно, средняя сферическая часть диска, вогнутая в сторону направления внешней сферы, позволяет при уплотнении почвы исключить ее накопление между дисками без применения чистиков и тем самым исключить потери энергии на преодоление трения почвы о поверхности диска, уменьшает металлоемкость секции дисковой почвообрабатывающей бороны. Таким образом, рабочий орган почвообрабатывающей дисковой бороны выполняет технологические операции по измельчению и уплотнению верхнего слоя почвы, позволяет за один проход выполнить несколько технологических операций и тем самым снизить удельную энергоемкость подготовки почвы и металлоемкость применяемого шлейфа машин, повысить надежность секции дисковой почвообрабатывающей бороны за счет пружинистых свойств дисков данной конструкции. Форма дисков и пружинистые свойства,связанные с ними, предотвращают накопление почвы между дисками без применения чистиков, что исключает непроизводительные потери энергии и упрощает конструкцию агрегата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
