Устройство для выращивания рассады и хранения мини-клубней картофеля

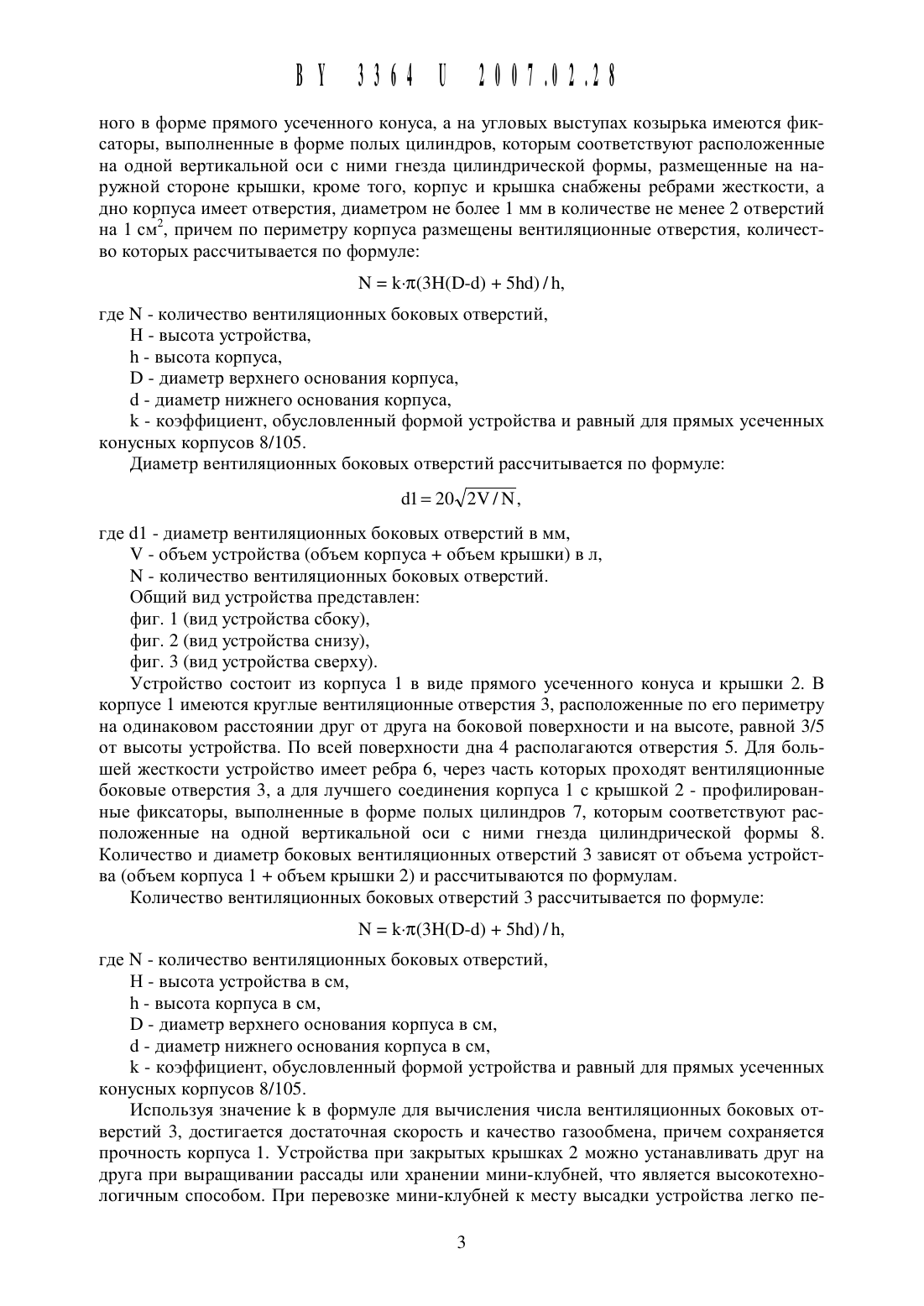

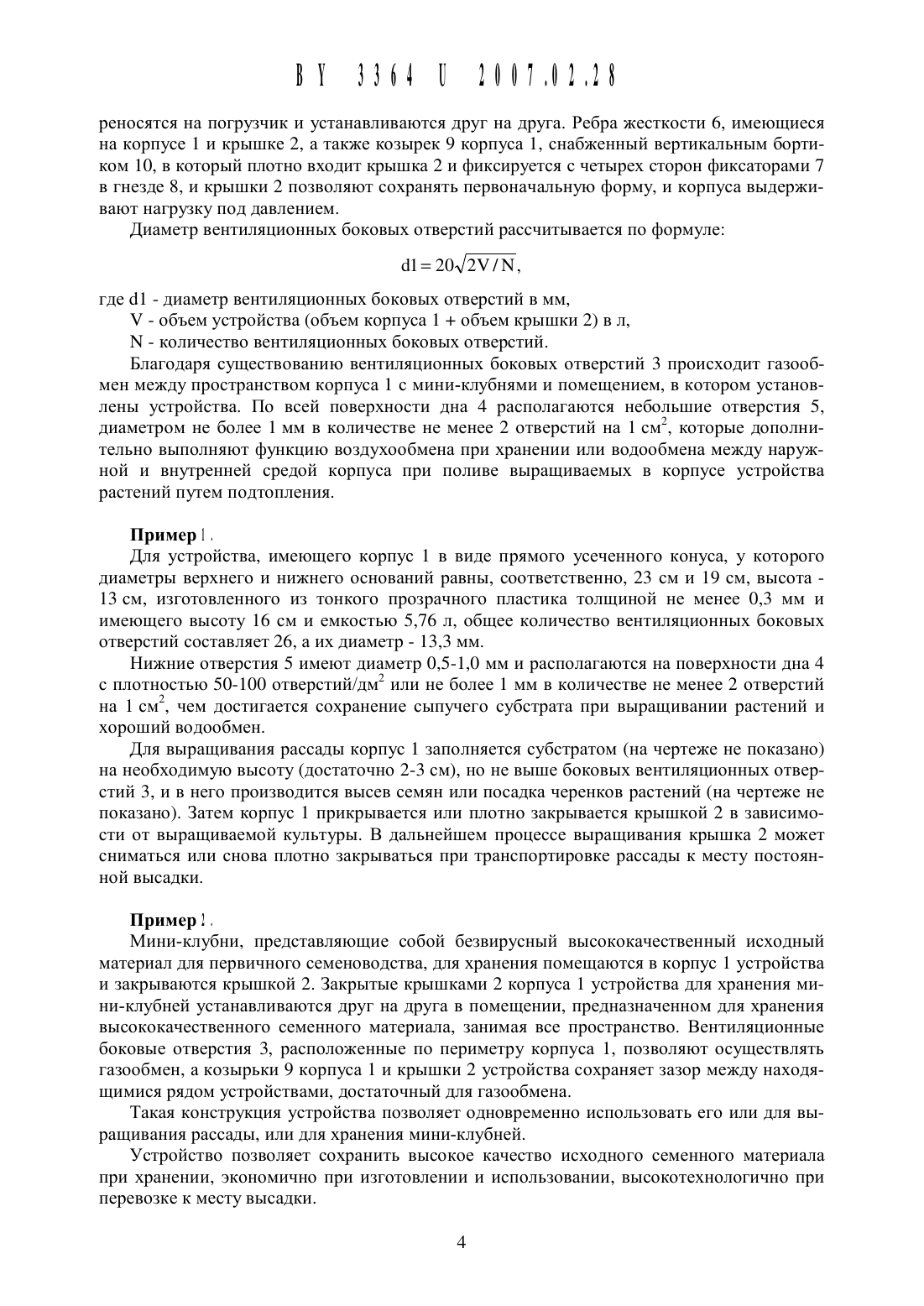

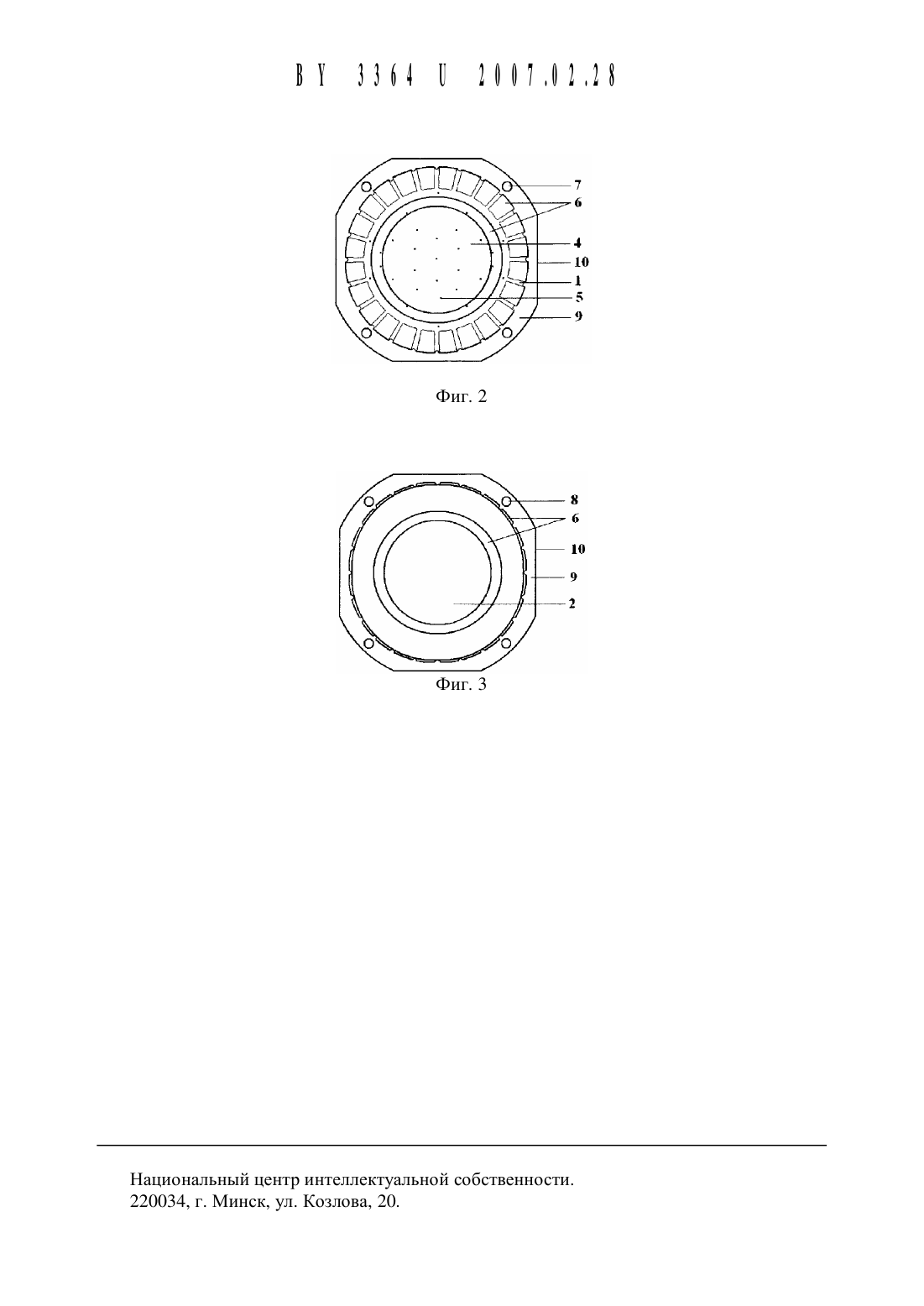

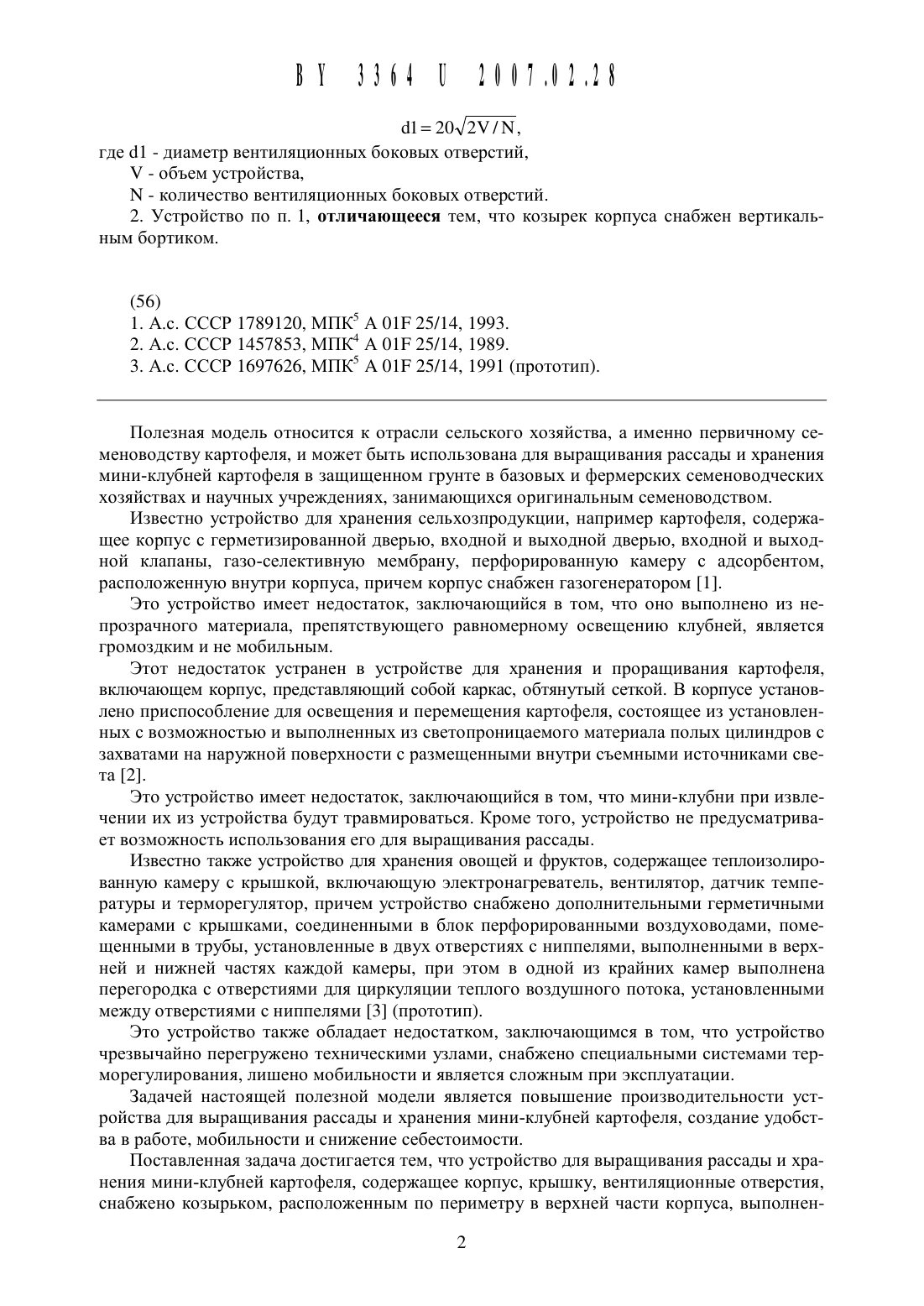

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУУСТРОЙСТВО для ВЫРАЩИВАНИЯ РАССАДЬ 1(71) Заявитель Государственное научное учреждение Институт экспериментальной ботаники им.В.Ф.Купревича Национальной академии наук Беларуси (ВУ)(72) Авторы Янчевская Тамара Георгиев на Пещков Сергей Альбертович Бобров Владимир Александрович (ВУ)научное учреждение Институт экспериментальной ботаники им.В.Ф.Купревича Национальной академии наук Беларуси (ВУ)1. Устройство для выращивания рассады и хранения мини-клубней картофеля, содержащее корпус, крышку, вентиляционные отверстия, отличающееся тем, что устройство снабжено козырьком, расположенным по периметру в верхней части корпуса, выполненного в форме прямого усеченного конуса, а на угловых выступах козырька имеются фиксаторы, выполненные в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы, размещенные на наружной стороне крыщки, кроме того, корпус и крыщка снабжены ребрами жесткости, а дно корпуса имеет отверстия, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, причем по периметру корпуса размещены вентиляционные боковые отверстия,количество которых рассчитывается по формулеЫ кщзназ-а) 5111)/11, ГДЕ М - КОЛИЧЕСТВО ВСНТИЛЯЦИОННЫХ бОКОВЫХ ОТВЕРСТИЙ, Н - высота устройства,11 - высота корпуса, В - диаметр верхнего основания корпуса,(1 - диаметр нижнего основания корпуса,1 - коэффициент, обусловленный формой устройства и равный для прямых усеченныхконусных корпусов 8/ 105, а диаметр вентиляционных боковых отверстий рассчитывается(112 О/2//11, где (11 - диаметр вентиляционных боковых отверстий, У - объем устройства, М - количество вентиляционных боковых отверстий.2. Устройство по п. 1, отличающееся тем, что козырек корпуса снабжен вертикальнь 1 м бортиком.Полезная модель относится к отрасли сельского хозяйства, а именно первичному семеноводству картофеля, и может быть использована для выращивания рассады и хранения мини-клубней картофеля в защищенном грунте в базовых и фермерских семеноводческих хозяйствах и научных учреждениях, занимающихся оригинальным семеноводством.Известно устройство для хранения сельхозпродукции, например картофеля, содержашее корпус с герметизированной дверью, входной и выходной дверью, входной и вь 1 ходной клапаны, газо-селективную мембрану, перфорированную камеру с адсорбентом,расположенную внутри корпуса, причем корпус снабжен газогенератором 1.Это устройство имеет недостаток, заключающийся в том, что оно выполнено из непрозрачного материала, препятствующего равномерному освещению клубней, является громоздким и не мобильным.Этот недостаток устранен в устройстве для хранения и проращивания картофеля,включающем корпус, представляющий собой каркас, обтянутый сеткой. В корпусе установлено приспособление для освещения и перемещения картофеля, состоящее из установленных с возможностью и выполненных из светопроницаемого материала полых цилиндров с захватами на наружной поверхности с размещенными внутри съемными источниками света 2.Это устройство имеет недостаток, заключающийся в том, что мини-клубни при извлечении их из устройства будут травмироваться. Кроме того, устройство не предусматривает возможность использования его для выращивания рассады.Известно также устройство для хранения овощей и фруктов, содержащее теплоизолированную камеру с крышкой, включающую электронагреватель, вентилятор, датчик температуры и терморегулятор, причем устройство снабжено дополнительными герметичными камерами с крышками, соединенными в блок перфорированными воздуховодами, помещенными в трубы, установленные в двух отверстиях с ниппелями, выполненными в верхней и нижней частях каждой камеры, при этом в одной из крайних камер выполнена перегородка с отверстиями для циркуляции теплого воздушного потока, установленными между отверстиями с ниппелями 3 (прототип).Это устройство также обладает недостатком, заключающимся в том, что устройство чрезвычайно перегружено техническими узлами, снабжено специальными системами терморегулирования, лишено мобильности и является сложным при эксплуатации.Задачей настоящей полезной модели является повышение производительности устройства для выращивания рассады и хранения мини-клубней картофеля, создание удобства в работе, мобильности и снижение себестоимости.Поставленная задача достигается тем, что устройство для выращивания рассады и хранения мини-клубней картофеля, содержащее корпус, крышку, вентиляционные отверстия,снабжено козырьком, расположенным по периметру в верхней части корпуса, вь 1 полнен 2ного в форме прямого усеченного конуса, а на угловых выступах козырька имеются фиксаторы, выполненные в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы, размещенные на наружной стороне крышки, кроме того, корпус и крышка снабжены ребрами жесткости, а дно корпуса имеет отверстия, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, причем по периметру корпуса размешены вентиляционные отверстия, количество которых рассчитывается по формулеЫ 1-тс(3 Н(1 Э-1) 5111)/11, где Ы - количество вентиляционных боковых отверстий,Н - высота устройства,11 - высота корпуса,В - диаметр верхнего основания корпуса,(1 - диаметр нижнего основания корпуса,1 - коэффициент, обусловленный формой устройства и равный для прямых усеченных конусных корпусов 8/ 105. Диаметр вентиляционных боковых отверстий рассчитывается по формуле(112 О/2//М, где (11 - диаметр вентиляционных боковых отверстий в мм, У - объем устройства (объем корпуса объем крышки) в л, Ы - количество вентиляционных боковых отверстий.Общий вид устройства представленУстройство состоит из корпуса 1 в виде прямого усеченного конуса и крышки 2. В корпусе 1 имеются круглые вентиляционные отверстия 3, расположенные по его периметру на одинаковом расстоянии друг от друга на боковой поверхности и на высоте, равной 3/5 от высоты устройства. По всей поверхности дна 4 располагаются отверстия 5. Для большей жесткости устройство имеет ребра 6, через часть которых проходят вентиляционные боковые отверстия 3, а для лучшего соединения корпуса 1 с крышкой 2 - профилированные фиксаторы, выполненные в форме полых цилиндров 7, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы 8. Количество и диаметр боковых вентиляционных отверстий 3 зависят от объема устройства (объем корпуса 1 объем крышки 2) и рассчитываются по формулам.Количество вентиляционных боковых отверстий 3 рассчитывается по формулеЫ 1-тс(3 Н(1 Э-1) 5111)/11, где Ы - количество вентиляционных боковых отверстий, Н - высота устройства в см, 11 - высота корпуса в см, В - диаметр верхнего основания корпуса в см,(1 - диаметр нижнего основания корпуса в см, 1 - коэффициент, обусловленный формой устройства и равный для прямых усеченных конусных корпусов 8/ 105.Используя значение 1 в формуле для вычисления числа вентиляционных боковых отверстий 3, достигается достаточная скорость и качество газообмена, причем сохраняется прочность корпуса 1. Устройства при закрытых крышках 2 можно устанавливать друг на друга при вырашивании рассады или хранении мини-клубней, что является вь 1 сокотехнологичным способом. При перевозке мини-клубней к месту высадки устройства легко пе 111336411 200111248реносятся на погрузчик И устанавливаются друг на друга. Ребра жесткости 6, имеющиеся на корпусе 1 И крышке 2, а также козырек 9 корпуса 1, снабженный вертикальным бортиком 10, в который плотно входит крышка 2 и фиксируется с Четырех сторон фиксаторами 7 в гнезде 8, и крышки 2 позволяют сохранять первоначальную форму, и корпуса вь 1 держивают нагрузку под давлением. Диаметр вентиляционных боковых отверстий рассчитывается по формуле(112 О/2//М, где (11 - диаметр вентиляционных боковых отверстий в мм, У - объем устройства (объем корпуса 1 объем крышки 2) в л, М - количество вентиляционных боковых отверстий.Благодаря существованию вентиляционных боковых отверстий 3 происходит газообмен между пространством корпуса 1 с мини-клубнями и помещением, в котором установлены устройства. По всей поверхности дна 4 располагаются небольшие отверстия 5,диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, которые дополнительно выполняют функцию воздухообмена при хранении или водообмена между наружной и внутренней средой корпуса при поливе выращиваемых в корпусе устройства растений путем подтопления.Для устройства, имеющего корпус 1 в виде прямого усеченного конуса, у которого диаметры верхнего и нижнего оснований равны, соответственно, 23 см и 19 см, высота 13 см, изготовленного из тонкого прозрачного пластика толщиной не менее 0,3 мм и имеющего высоту 16 см и емкостью 5,76 л, общее количество вентиляционных боковых отверстий составляет 26, а их диаметр - 13,3 мм.Нижние отверстия 5 имеют диаметр 0,5-1,0 мм и располагаются на поверхности дна 4 с плотностью 50-100 отверстий/дм 2 или не более 1 мм в количестве не менее 2 отверстий на 1 см 2, чем достигается сохранение сыпучего субстрата при выращивании растений и хороший водообмен.Для выращивания рассады корпус 1 заполняется субстратом (на чертеже не показано) на необходимую высоту (достаточно 2-3 см), но не выше боковых вентиляционных отверстий 3, и в него производится высев семян или посадка черенков растений (на чертеже не показано). Затем корпус 1 прикрывается или плотно закрывается крышкой 2 в зависимости от выращиваемой культуры. В дальнейшем процессе выращивания крышка 2 может сниматься или снова плотно закрываться при транспортировке рассады к месту постоянной высадки.Мини-клубни, представляющие собой безвирусный высококачественный исходный материал для первичного семеноводства, для хранения помещаются в корпус 1 устройства и закрываются крышкой 2. Закрытые крышками 2 корпуса 1 устройства для хранения мини-клубней устанавливаются друг на друга в помещении, предназначенном для хранения высококачественного семенного материала, занимая все пространство. Вентиляционные боковые отверстия 3, расположенные по периметру корпуса 1, позволяют осуществлять газообмен, а козырьки 9 корпуса 1 и крышки 2 устройства сохраняет зазор между находящимися рядом устройствами, достаточный для газообмена.Такая конструкция устройства позволяет одновременно использовать его или для вь 1 ращивания рассады, или для хранения мини-клубней.Устройство позволяет сохранить высокое качество исходного семенного материала при хранении, экономично при изготовлении и использовании, высокотехнологично при перевозке к месту высадки.
