Устройство для хранения мини-клубней картофеля и выращивания рассады

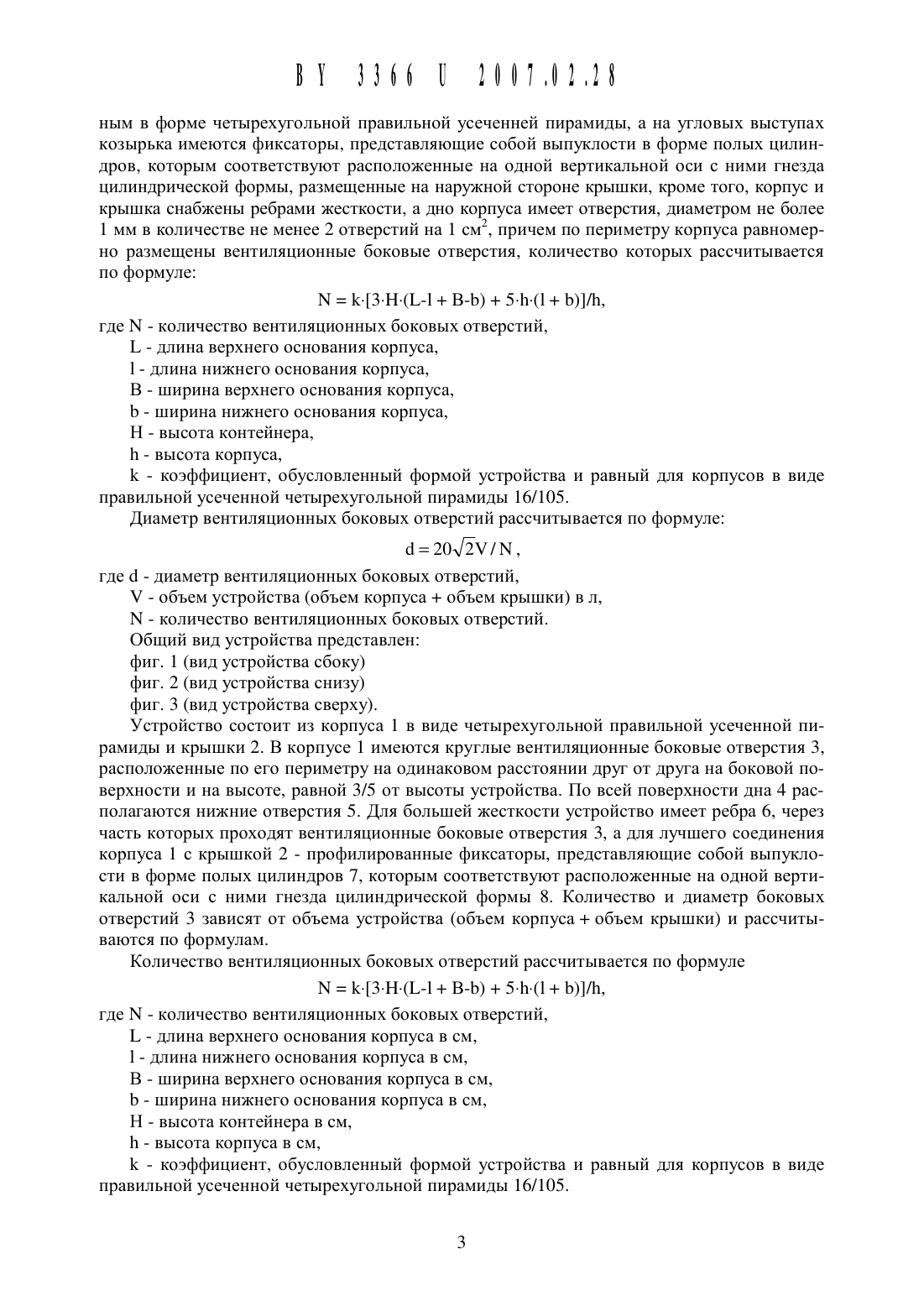

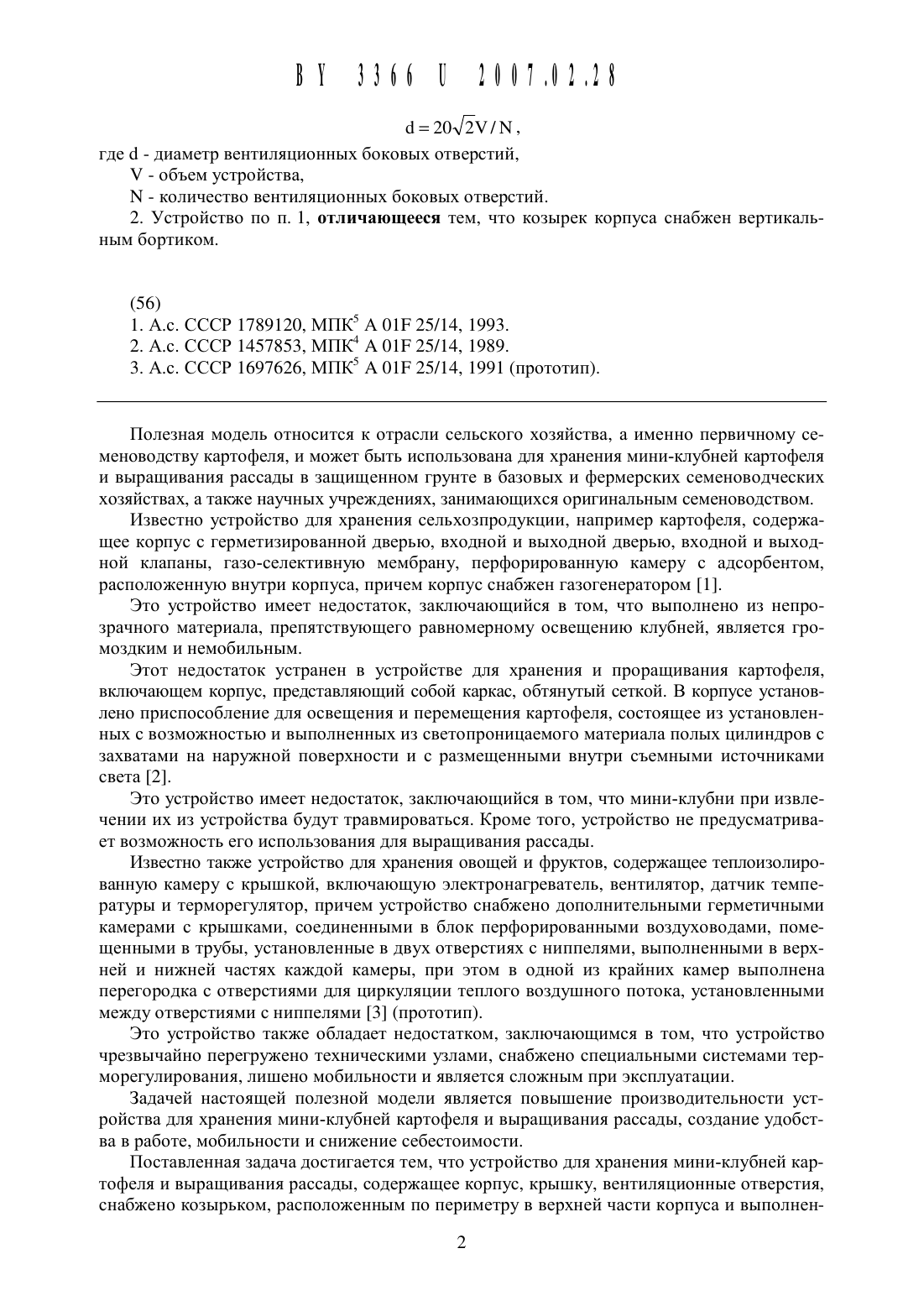

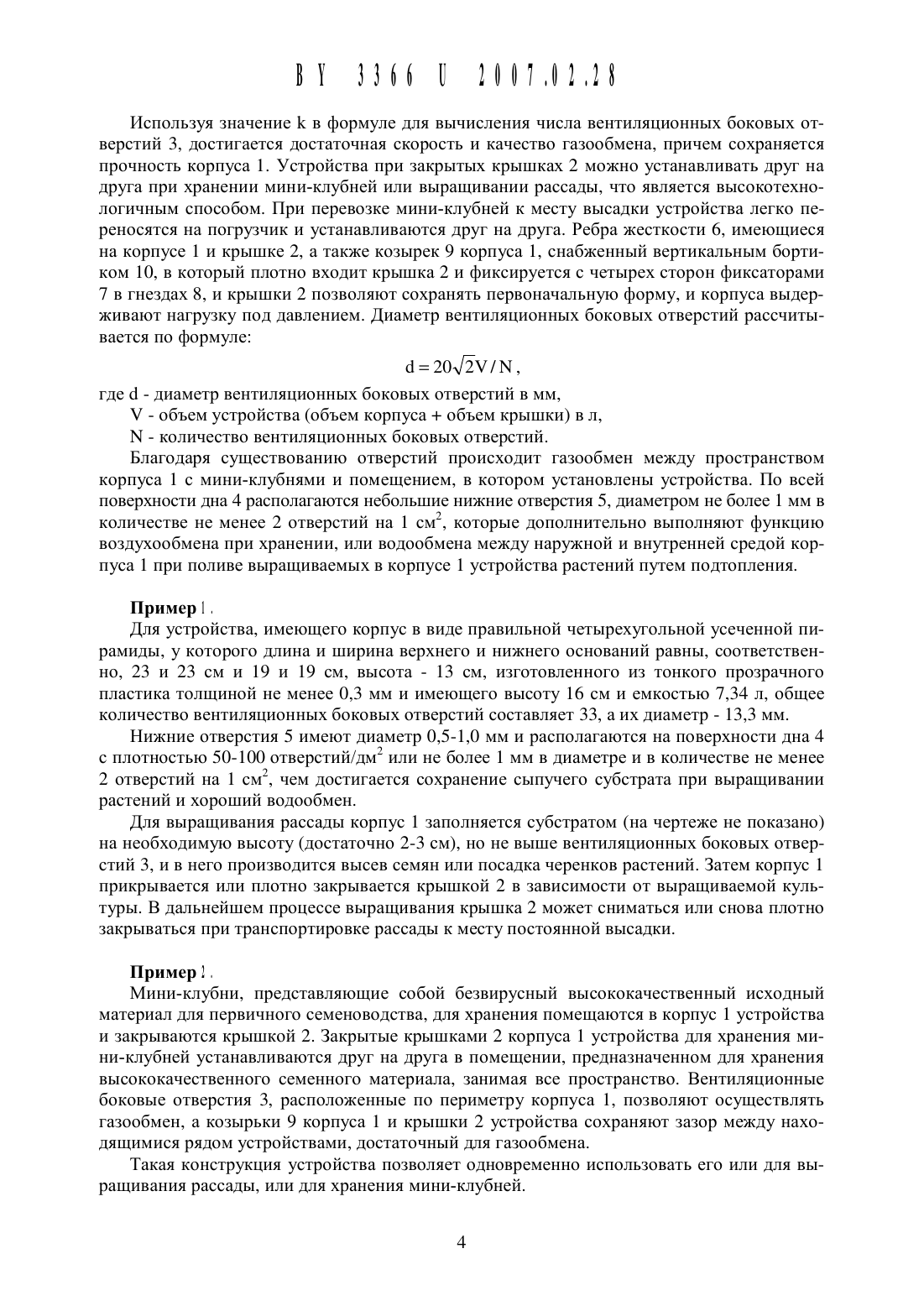

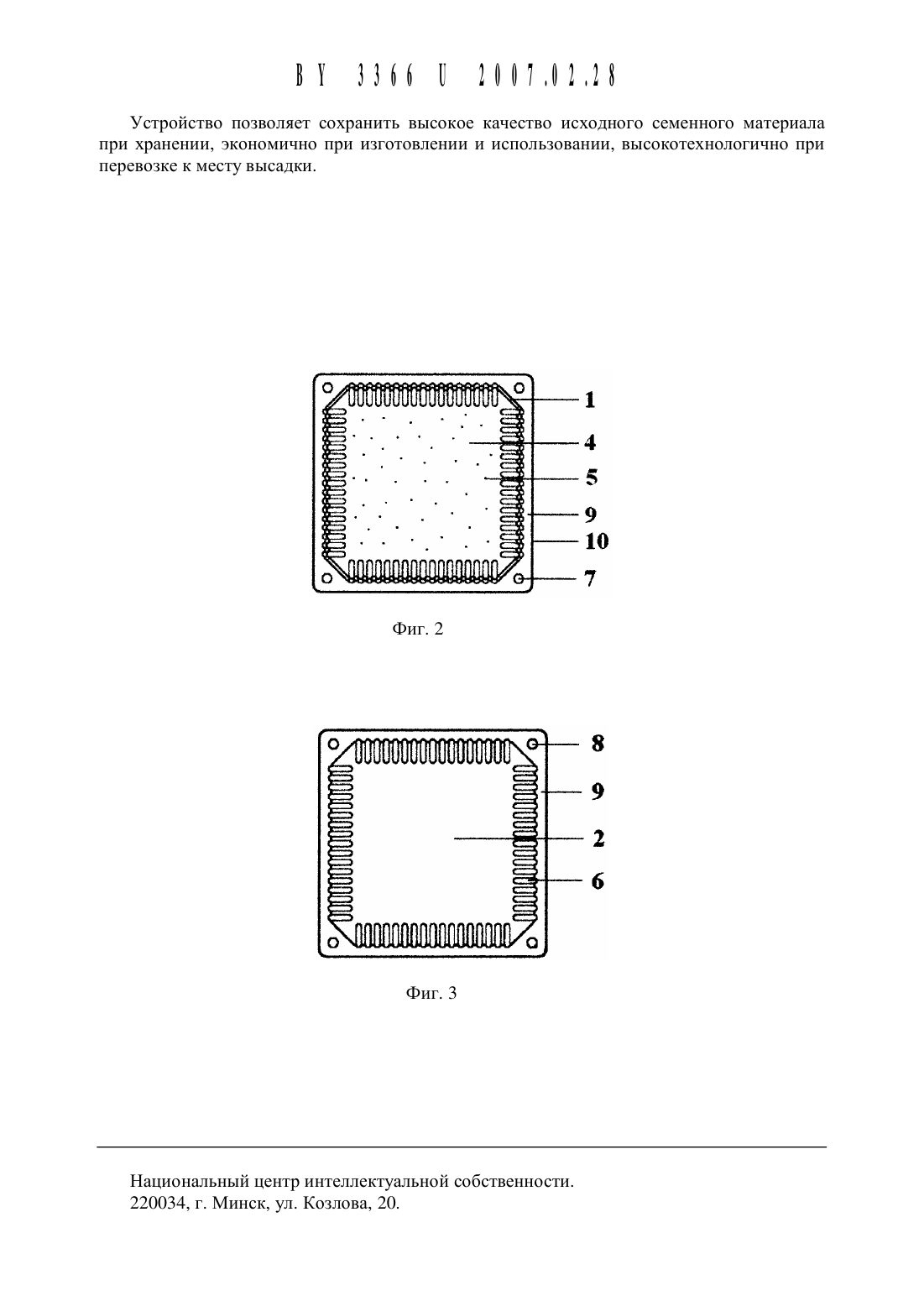

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУУСТРОЙСТВО ДЛЯ ХРАНЕНИЯ МИНИ-КЛУБНЕЙ КАРТОФЕЛЯ И ВЫРАЩИВАНИЯ РАССАДЫ(71) Заявитель Государственное научное учреждение Институт экспериментальной ботаники им. В.Ф.Купревича Национальной академии наук Беларуси (ВУ)(72) Авторы Янчевская Тамара Георгиевна Пещков Сергей Альбертович Бобров Владимир Александрович (ВУ)(73) Патентообладатель Государственное научное учреждение Институт экспериментальной ботаники им. В.Ф.КуПревича Национальной академии наук Беларуси (ВУ)1. Устройство для хранения мини-клубней картофеля и выращивания рассады, содержащее корпус, крышку, вентиляционные отверстия, отличающееся тем, что устройство снабжено козырьком, расположенным по периметру в верхней части корпуса, выполненного в форме четырехугольной правильной усеченной пирамиды, а на угловых выступах козырька имеются фиксаторы, выполненные в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы,размещенные на наружной стороне крыщки, кроме того, корпус и крыщка снабжены ребрами жесткости, а дно корпуса имеет отверстия, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, причем., по периметру корпуса размещены вентиляционные боковые отверстия, количество которых рассчитывается по формулеМ 1-3-н-(ь-1 В-Ь) 5-11-(1 Ь)/11, где Ы - количество вентиляционных боковых отверстий, Ь - длина верхнего основания корпуса, 1 - длина нижнего основания корпуса, В - щирина верхнего основания корпуса, Ь - щирина нижнего основания корпуса, Н - высота устройства, 11 - высота корпуса, 1 - коэффициент, обусловленный формой устройства и равный для корпусов в виде правильной усеченной четырехугольной пирамиды 16/ 105, а диаметр вентиляционных боковых отверстий рассчитывается по формуле12 Ох/2//11, где (1 - диаметр вентиляционных боковых отверстий, У - объем устройства, М - количество вентиляционных боковых отверстий.2. Устройство по п. 1, отличающееся тем, что козырек корпуса снабжен вертикальнь 1 м бортиком.Полезная модель относится к отрасли сельского хозяйства, а именно первичному семеноводству картофеля, и может быть использована для хранения мини-клубней картофеля и выращивания рассады в защищенном грунте в базовых и фермерских семеноводческих хозяйствах, а также научных учреждениях, занимающихся оригинальным семеноводством.Известно устройство для хранения сельхозпродукции, например картофеля, содержашее корпус с герметизированной дверью, входной и выходной дверью, входной и вь 1 ходной клапаны, газо-селективную мембрану, перфорированную камеру с адсорбентом,расположенную внутри корпуса, причем корпус снабжен газогенератором 1.Это устройство имеет недостаток, заключающийся в том, что выполнено из непрозрачного материала, препятствующего равномерному освещению клубней, является громоздким и немобильным.Этот недостаток устранен в устройстве для хранения и проращивания картофеля,включающем корпус, представляющий собой каркас, обтянутый сеткой. В корпусе установлено приспособление для освещения и перемещения картофеля, состоящее из установленных с возможностью и выполненных из светопроницаемого материала полых цилиндров с захватами на наружной поверхности и с размещенными внутри съемными источниками света 2.Это устройство имеет недостаток, заключающийся в том, что мини-клубни при извлечении их из устройства будут травмироваться. Кроме того, устройство не предусматривает возможность его использования для выращивания рассады.Известно также устройство для хранения овощей и фруктов, содержащее теплоизолированную камеру с крышкой, включающую электронагреватель, вентилятор, датчик температуры и терморегулятор, причем устройство снабжено дополнительными герметичными камерами с крышками, соединенными в блок перфорированными воздуховодами, помещенными в трубы, установленные в двух отверстиях с ниппелями, выполненными в верхней и нижней частях каждой камеры, при этом в одной из крайних камер выполнена перегородка с отверстиями для циркуляции теплого воздушного потока, установленными между отверстиями с ниппелями 3 (прототип).Это устройство также обладает недостатком, заключающимся в том, что устройство чрезвычайно перегружено техническими узлами, снабжено специальными системами терморегулирования, лишено мобильности и является сложным при эксплуатации.Задачей настоящей полезной модели является повышение производительности устройства для хранения мини-клубней картофеля и выращивания рассады, создание удобства в работе, мобильности и снижение себестоимости.Поставленная задача достигается тем, что устройство для хранения мини-клубней картофеля и выращивания рассады, содержащее корпус, крышку, вентиляционные отверстия,снабжено козырьком, расположенным по периметру в верхней части корпуса и вь 1 полнен 2ным в форме четырехугольной правильной усеченней пирамиды, а на угловых выступах козырька имеются фиксаторы, представляющие собой выпуклости в форме полых цилиндров, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы, размещенные на наружной стороне крыщки, кроме того, корпус и крыщка снабжены ребрами жесткости, а дно корпуса имеет отверстия, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, причем по периметру корпуса равномерно размещены вентиляционные боковые отверстия, количество которых рассчитывается по формулеЫ 1-3-н-(ь-1 в-ь) 5-11-(1 ьл/ь, где Ы - количество вентиляционных боковых отверстий,Ь - длина верхнего основания корпуса,1 - длина нижнего основания корпуса,В - ширина верхнего основания корпуса,Ь - ширина нижнего основания корпуса,Н - высота контейнера,11 - высота корпуса,1 - коэффициент, обусловленный формой устройства и равный для корпусов в виде правильной усеченной четырехугольной пирамиды 16/ 105. Диаметр вентиляционных боковых отверстий рассчитывается по формуледамбу/Ы, где (1 - диаметр вентиляционных боковых отверстий, У - объем устройства (объем корпуса объем крышки) в л, Ы - количество вентиляционных боковых отверстий.Общий вид устройства представленУстройство состоит из корпуса 1 в виде четырехугольной правильной усеченной пирамиды и крышки 2. В корпусе 1 имеются круглые вентиляционные боковые отверстия 3,расположенные по его периметру на одинаковом расстоянии друг от друга на боковой поверхности и на высоте, равной 3/5 от высоты устройства. По всей поверхности дна 4 располагаются нижние отверстия 5. Для большей жесткости устройство имеет ребра 6, через часть которых проходят вентиляционные боковые отверстия 3, а для лучшего соединения корпуса 1 с крышкой 2 - профилированные фиксаторы, представляющие собой вь 1 пуклости в форме полых цилиндров 7, которым соответствуют расположенные на одной вертикальной оси с ними гнезда цилиндрической формы 8. Количество и диаметр боковых отверстий 3 зависят от объема устройства (объем корпуса объем крышки) и рассчить 1 ваются по формулам.Количество вентиляционных боковых отверстий рассчитывается по формулеЫ 1-3-н-(ь-1 в-ь) 5-11-(1 ьл/ь, где Ы - количество вентиляционных боковых отверстий, Ь - длина верхнего основания корпуса в см, 1 - длина нижнего основания корпуса в см, В - ширина верхнего основания корпуса в см, Ь - ширина нижнего основания корпуса в см, Н - высота контейнера в см, 11 - высота корпуса в см, 1 - коэффициент, обусловленный формой устройства и равный для корпусов в виде правильной усеченной четырехугольной пирамиды 16/ 105.Используя значение 1 в формуле для вычисления числа вентиляционных боковых отверстий 3, достигается достаточная скорость и качество газообмена, причем сохраняется прочность корпуса 1. Устройства при закрытых крышках 2 можно устанавливать друг на друга при хранении мини-клубней или выращивании рассады, что является вь 1 сокотехнологичным способом. При перевозке мини-клубней к месту высадки устройства легко переносятся на погрузчик и устанавливаются друг на друга. Ребра жесткости 6, имеющиеся на корпусе 1 и крышке 2, а также козырек 9 корпуса 1, снабженный вертикальным бортиком 10, в который плотно входит крышка 2 и фиксируется с четырех сторон фиксаторами 7 в гнездах 8, и крышки 2 позволяют сохранять первоначальную форму, и корпуса вь 1 держивают нагрузку под давлением. Диаметр вентиляционных боковых отверстий рассчить 1 вается по формулеа 2 оЛу/Ы, где (1 - диаметр вентиляционных боковых отверстий в мм, У - объем устройства (объем корпуса объем крышки) в л, М - количество вентиляционных боковых отверстий.Благодаря существованию отверстий происходит газообмен между пространством корпуса 1 с мини-клубнями и помещением, в котором установлены устройства. По всей поверхности дна 4 располагаются небольшие нижние отверстия 5, диаметром не более 1 мм в количестве не менее 2 отверстий на 1 см 2, которые дополнительно выполняют функцию воздухообмена при хранении, или водообмена между наружной и внутренней средой корпуса 1 при поливе выращиваемых в корпусе 1 устройства растений путем подтопления.Для устройства, имеющего корпус в виде правильной четырехугольной усеченной пирамиды, у которого длина и ширина верхнего и нижнего оснований равны, соответственно, 23 и 23 см и 19 и 19 см, высота - 13 см, изготовленного из тонкого прозрачного пластика толщиной не менее 0,3 мм и имеющего высоту 16 см и емкостью 7,34 л, общее количество вентиляционных боковых отверстий составляет 33, а их диаметр - 13,3 мм.Нижние отверстия 5 имеют диаметр 0,5-1,0 мм и располагаются на поверхности дна 4 с плотностью 50-100 отверстий/дм 2 или не более 1 мм в диаметре и в количестве не менее 2 отверстий на 1 см 2, чем достигается сохранение сыпучего субстрата при выращивании растений и хороший водообмен.Для выращивания рассады корпус 1 заполняется субстратом (на чертеже не показано) на необходимую высоту (достаточно 2-3 см), но не выше вентиляционных боковых отверстий 3, и в него производится высев семян или посадка черенков растений. Затем корпус 1 прикрывается или плотно закрывается крышкой 2 в зависимости от выращиваемой культуры. В дальнейшем процессе выращивания крышка 2 может сниматься или снова плотно закрываться при транспортировке рассады к месту постоянной высадки.Мини-клубни, представляющие собой безвирусный высококачественный исходный материал для первичного семеноводства, для хранения помещаются в корпус 1 устройства и закрываются крышкой 2. Закрытые крышками 2 корпуса 1 устройства для хранения мини-клубней устанавливаются друг на друга в помещении, предназначенном для хранения высококачественного семенного материала, занимая все пространство. Вентиляционные боковые отверстия 3, расположенные по периметру корпуса 1, позволяют осуществлять газообмен, а козырьки 9 корпуса 1 и крышки 2 устройства сохраняют зазор между находящимися рядом устройствами, достаточный для газообмена.Такая конструкция устройства позволяет одновременно использовать его или для вь 1 ращивания рассады, или для хранения мини-клубней.
