Конвектор отопительный

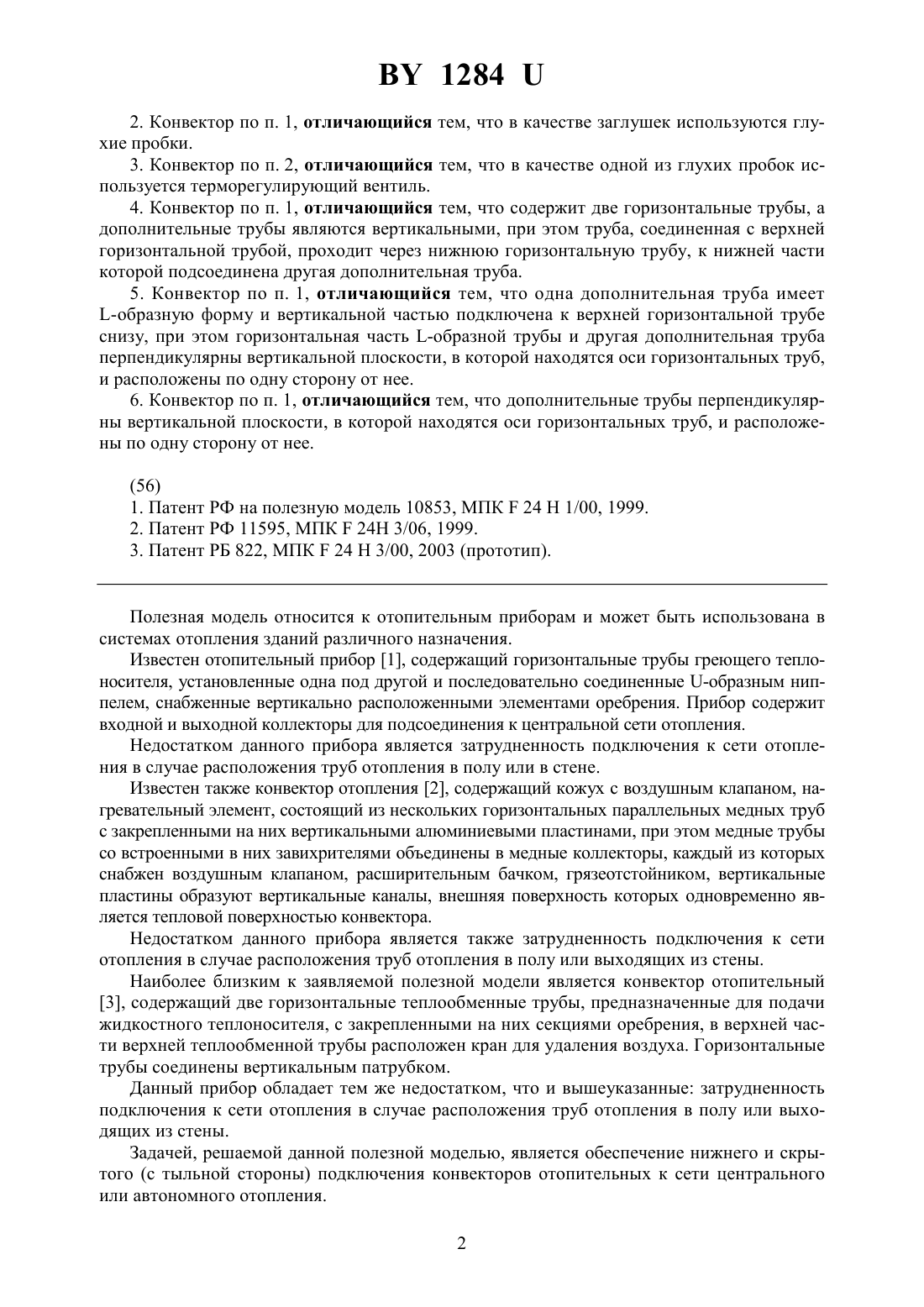

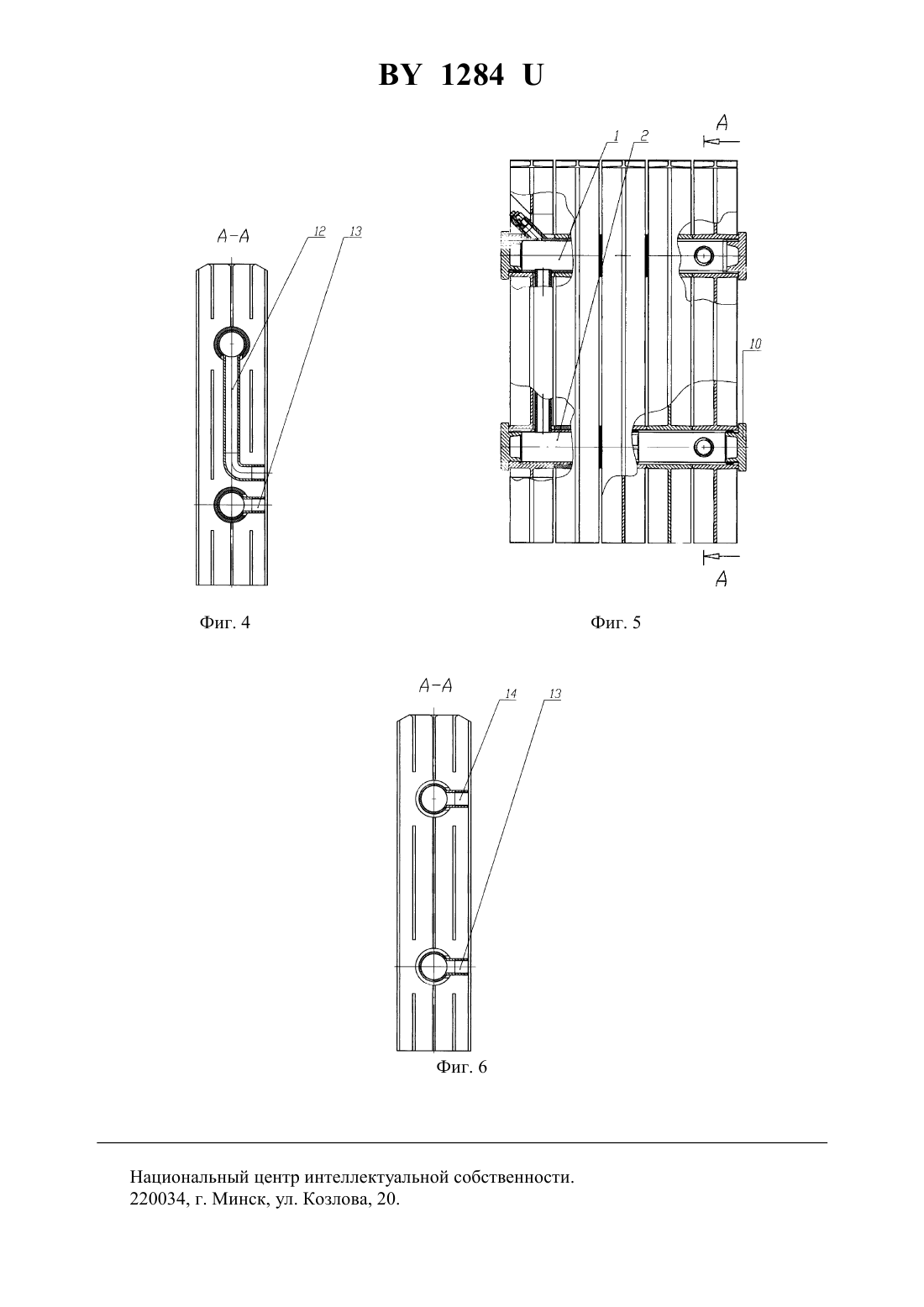

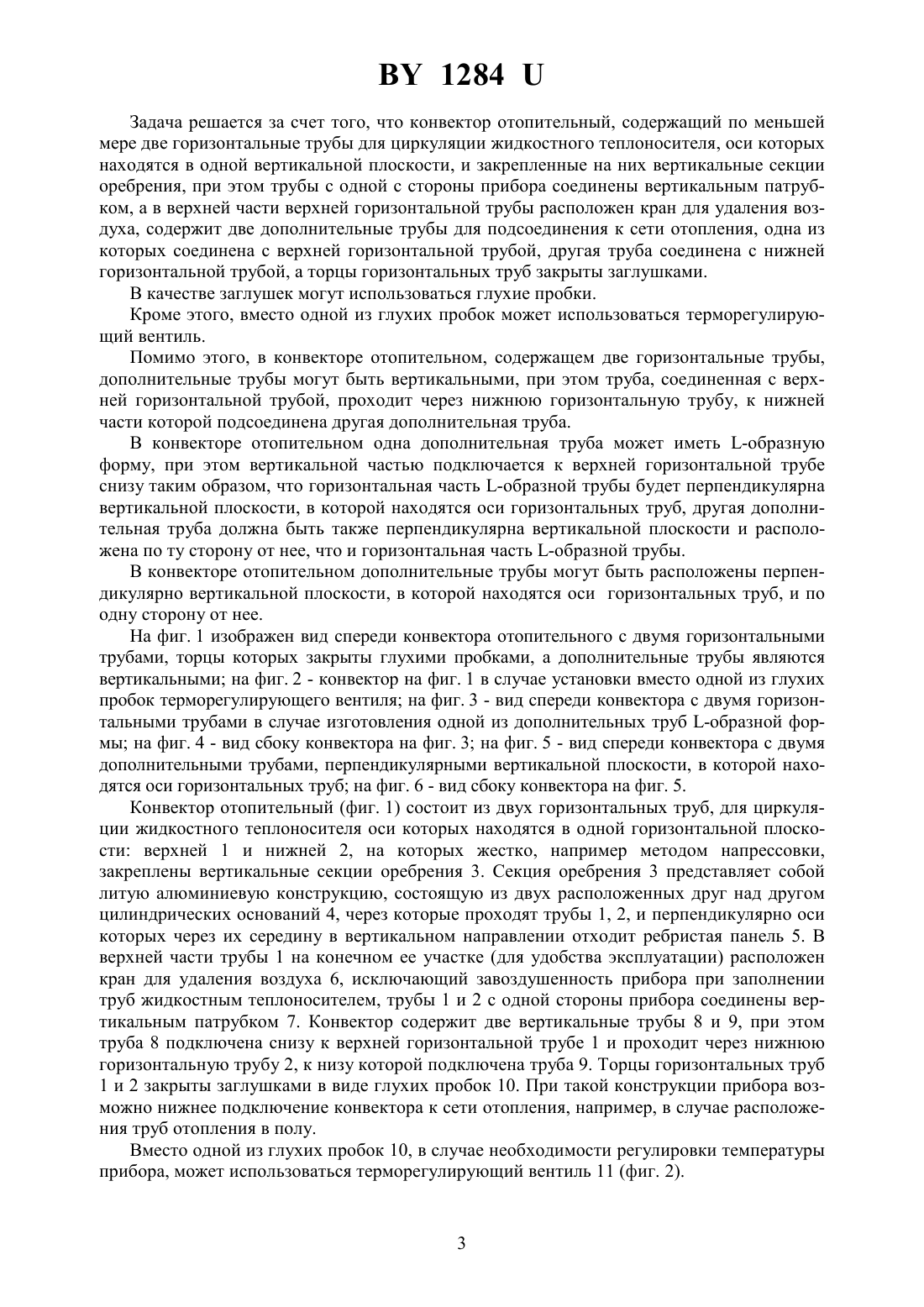

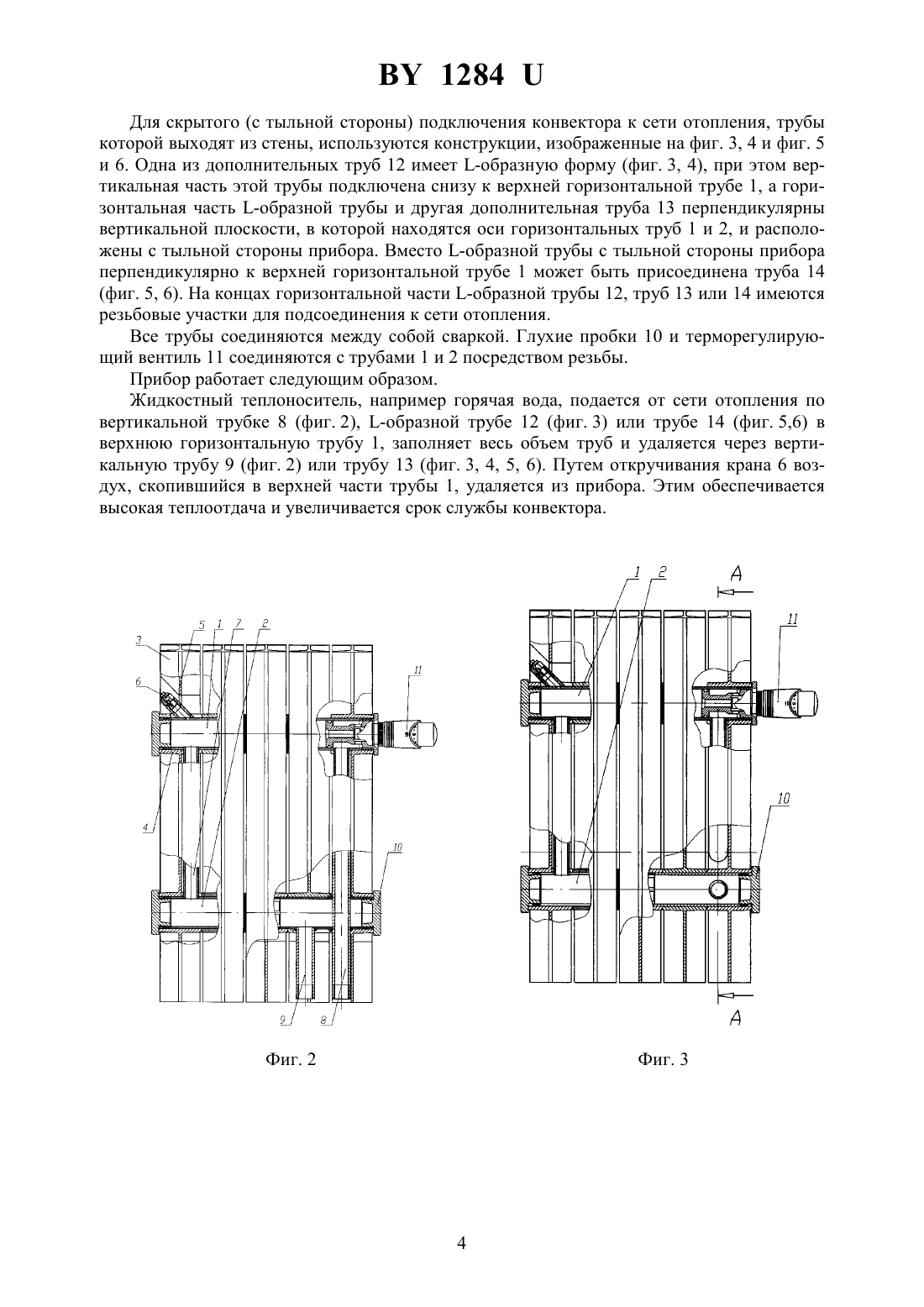

(71) Заявитель Саливончик Анна Николаевна(72) Автор Саливончик Анна Николаевна(73) Патентообладатель Саливончик Анна Николаевна(57) 1. Конвектор отопительный, содержащий по меньшей мере две горизонтальные трубы для циркуляции жидкостного теплоносителя, оси которых находятся в одной вертикальной плоскости, и закрепленные на них вертикальные секции оребрения, при этом трубы с одной стороны прибора соединены вертикальным патрубком, а в верхней части верхней горизонтальной трубы расположен кран для удаления воздуха, отличающийся тем, что содержит две дополнительные трубы для подсоединения к сети отопления, одна из которых соединена с верхней горизонтальной трубой, другая труба соединена с нижней горизонтальной трубой, а торцы горизонтальных труб закрыты заглушками. 12842. Конвектор по п. 1, отличающийся тем, что в качестве заглушек используются глухие пробки. 3. Конвектор по п. 2, отличающийся тем, что в качестве одной из глухих пробок используется терморегулирующий вентиль. 4. Конвектор по п. 1, отличающийся тем, что содержит две горизонтальные трубы, а дополнительные трубы являются вертикальными, при этом труба, соединенная с верхней горизонтальной трубой, проходит через нижнюю горизонтальную трубу, к нижней части которой подсоединена другая дополнительная труба. 5. Конвектор по п. 1, отличающийся тем, что одна дополнительная труба имеет-образную форму и вертикальной частью подключена к верхней горизонтальной трубе снизу, при этом горизонтальная часть -образной трубы и другая дополнительная труба перпендикулярны вертикальной плоскости, в которой находятся оси горизонтальных труб,и расположены по одну сторону от нее. 6. Конвектор по п. 1, отличающийся тем, что дополнительные трубы перпендикулярны вертикальной плоскости, в которой находятся оси горизонтальных труб, и расположены по одну сторону от нее.(56) 1. Патент РФ на полезную модель 10853, МПК 24 Н 1/00, 1999. 2. Патент РФ 11595, МПК 24 Н 3/06, 1999. 3. Патент РБ 822, МПК 24 Н 3/00, 2003 (прототип). Полезная модель относится к отопительным приборам и может быть использована в системах отопления зданий различного назначения. Известен отопительный прибор 1, содержащий горизонтальные трубы греющего теплоносителя, установленные одна под другой и последовательно соединенные -образным ниппелем, снабженные вертикально расположенными элементами оребрения. Прибор содержит входной и выходной коллекторы для подсоединения к центральной сети отопления. Недостатком данного прибора является затрудненность подключения к сети отопления в случае расположения труб отопления в полу или в стене. Известен также конвектор отопления 2, содержащий кожух с воздушным клапаном, нагревательный элемент, состоящий из нескольких горизонтальных параллельных медных труб с закрепленными на них вертикальными алюминиевыми пластинами, при этом медные трубы со встроенными в них завихрителями объединены в медные коллекторы, каждый из которых снабжен воздушным клапаном, расширительным бачком, грязеотстойником, вертикальные пластины образуют вертикальные каналы, внешняя поверхность которых одновременно является тепловой поверхностью конвектора. Недостатком данного прибора является также затрудненность подключения к сети отопления в случае расположения труб отопления в полу или выходящих из стены. Наиболее близким к заявляемой полезной модели является конвектор отопительный 3, содержащий две горизонтальные теплообменные трубы, предназначенные для подачи жидкостного теплоносителя, с закрепленными на них секциями оребрения, в верхней части верхней теплообменной трубы расположен кран для удаления воздуха. Горизонтальные трубы соединены вертикальным патрубком. Данный прибор обладает тем же недостатком, что и вышеуказанные затрудненность подключения к сети отопления в случае расположения труб отопления в полу или выходящих из стены. Задачей, решаемой данной полезной моделью, является обеспечение нижнего и скрытого (с тыльной стороны) подключения конвекторов отопительных к сети центрального или автономного отопления. 2 1284 Задача решается за счет того, что конвектор отопительный, содержащий по меньшей мере две горизонтальные трубы для циркуляции жидкостного теплоносителя, оси которых находятся в одной вертикальной плоскости, и закрепленные на них вертикальные секции оребрения, при этом трубы с одной с стороны прибора соединены вертикальным патрубком, а в верхней части верхней горизонтальной трубы расположен кран для удаления воздуха, содержит две дополнительные трубы для подсоединения к сети отопления, одна из которых соединена с верхней горизонтальной трубой, другая труба соединена с нижней горизонтальной трубой, а торцы горизонтальных труб закрыты заглушками. В качестве заглушек могут использоваться глухие пробки. Кроме этого, вместо одной из глухих пробок может использоваться терморегулирующий вентиль. Помимо этого, в конвекторе отопительном, содержащем две горизонтальные трубы,дополнительные трубы могут быть вертикальными, при этом труба, соединенная с верхней горизонтальной трубой, проходит через нижнюю горизонтальную трубу, к нижней части которой подсоединена другая дополнительная труба. В конвекторе отопительном одна дополнительная труба может иметь -образную форму, при этом вертикальной частью подключается к верхней горизонтальной трубе снизу таким образом, что горизонтальная часть -образной трубы будет перпендикулярна вертикальной плоскости, в которой находятся оси горизонтальных труб, другая дополнительная труба должна быть также перпендикулярна вертикальной плоскости и расположена по ту сторону от нее, что и горизонтальная часть -образной трубы. В конвекторе отопительном дополнительные трубы могут быть расположены перпендикулярно вертикальной плоскости, в которой находятся оси горизонтальных труб, и по одну сторону от нее. На фиг. 1 изображен вид спереди конвектора отопительного с двумя горизонтальными трубами, торцы которых закрыты глухими пробками, а дополнительные трубы являются вертикальными на фиг. 2 - конвектор на фиг. 1 в случае установки вместо одной из глухих пробок терморегулирующего вентиля на фиг. 3 - вид спереди конвектора с двумя горизонтальными трубами в случае изготовления одной из дополнительных труб -образной формы на фиг. 4 - вид сбоку конвектора на фиг. 3 на фиг. 5 - вид спереди конвектора с двумя дополнительными трубами, перпендикулярнымивертикальной плоскости, в которой находятся оси горизонтальных труб на фиг. 6 - вид сбоку конвектора на фиг. 5. Конвектор отопительный (фиг. 1) состоит из двух горизонтальных труб, для циркуляции жидкостного теплоносителя оси которых находятся в одной горизонтальной плоскости верхней 1 и нижней 2, на которых жестко, например методом напрессовки,закреплены вертикальные секции оребрения 3. Секция оребрения 3 представляет собой литую алюминиевую конструкцию, состоящую из двух расположенных друг над другом цилиндрических оснований 4, через которые проходят трубы 1, 2, и перпендикулярно оси которых через их середину в вертикальном направлении отходит ребристая панель 5. В верхней части трубы 1 на конечном ее участке (для удобства эксплуатации) расположен кран для удаления воздуха 6, исключающий завоздушенность прибора при заполнении труб жидкостным теплоносителем, трубы 1 и 2 с одной стороны прибора соединены вертикальным патрубком 7. Конвектор содержит две вертикальные трубы 8 и 9, при этом труба 8 подключена снизу к верхней горизонтальной трубе 1 и проходит через нижнюю горизонтальную трубу 2, к низу которой подключена труба 9. Торцы горизонтальных труб 1 и 2 закрыты заглушками в виде глухих пробок 10. При такой конструкции прибора возможно нижнее подключение конвектора к сети отопления, например, в случае расположения труб отопления в полу. Вместо одной из глухих пробок 10, в случае необходимости регулировки температуры прибора, может использоваться терморегулирующий вентиль 11 (фиг. 2). 1284 Для скрытого (с тыльной стороны) подключения конвектора к сети отопления, трубы которой выходят из стены, используются конструкции, изображенные на фиг. 3, 4 и фиг. 5 и 6. Одна из дополнительных труб 12 имеет -образную форму (фиг. 3, 4), при этом вертикальная часть этой трубы подключена снизу к верхней горизонтальной трубе 1, а горизонтальная часть -образной трубы и другая дополнительная труба 13 перпендикулярны вертикальной плоскости, в которой находятся оси горизонтальных труб 1 и 2, и расположены с тыльной стороны прибора. Вместо -образной трубы с тыльной стороны прибора перпендикулярно к верхней горизонтальной трубе 1 может быть присоединена труба 14(фиг. 5, 6). На концах горизонтальной части -образной трубы 12, труб 13 или 14 имеются резьбовые участки для подсоединения к сети отопления. Все трубы соединяются между собой сваркой. Глухие пробки 10 и терморегулирующий вентиль 11 соединяются с трубами 1 и 2 посредством резьбы. Прибор работает следующим образом. Жидкостный теплоноситель, например горячая вода, подается от сети отопления по вертикальной трубке 8 (фиг. 2), -образной трубе 12 (фиг. 3) или трубе 14 (фиг. 5,6) в верхнюю горизонтальную трубу 1, заполняет весь объем труб и удаляется через вертикальную трубу 9 (фиг. 2) или трубу 13 (фиг. 3, 4, 5, 6). Путем откручивания крана 6 воздух, скопившийся в верхней части трубы 1, удаляется из прибора. Этим обеспечивается высокая теплоотдача и увеличивается срок службы конвектора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
