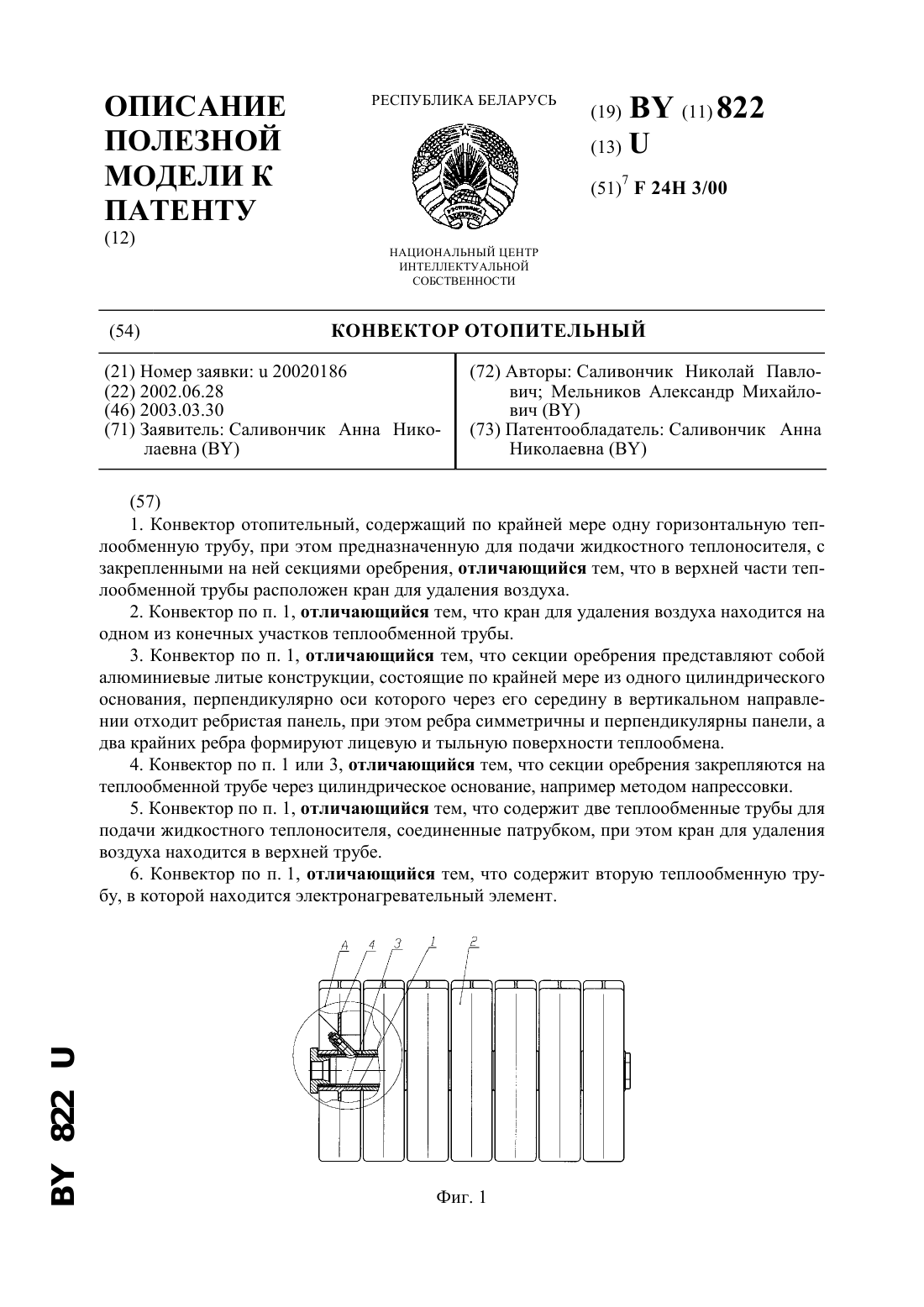

Конвектор отопительный

(71) Заявитель Саливончик Анна Николаевна(72) Авторы Саливончик Николай Павлович Мельников Александр Михайлович(73) Патентообладатель Саливончик Анна Николаевна(57) 1. Конвектор отопительный, содержащий по крайней мере одну горизонтальную теплообменную трубу, при этом предназначенную для подачи жидкостного теплоносителя, с закрепленными на ней секциями оребрения, отличающийся тем, что в верхней части теплообменной трубы расположен кран для удаления воздуха. 2. Конвектор по п. 1, отличающийся тем, что кран для удаления воздуха находится на одном из конечных участков теплообменной трубы. 3. Конвектор по п. 1, отличающийся тем, что секции оребрения представляют собой алюминиевые литые конструкции, состоящие по крайней мере из одного цилиндрического основания, перпендикулярно оси которого через его середину в вертикальном направлении отходит ребристая панель, при этом ребра симметричны и перпендикулярны панели, а два крайних ребра формируют лицевую и тыльную поверхности теплообмена. 4. Конвектор по п. 1 или 3, отличающийся тем, что секции оребрения закрепляются на теплообменной трубе через цилиндрическое основание, например методом напрессовки. 5. Конвектор по п. 1, отличающийся тем, что содержит две теплообменные трубы для подачи жидкостного теплоносителя, соединенные патрубком, при этом кран для удаления воздуха находится в верхней трубе. 6. Конвектор по п. 1, отличающийся тем, что содержит вторую теплообменную трубу, в которой находится электронагревательный элемент.(56) 1. Патент РФ 2092747, МПК 24 Н 3/06, опубл. в 1997. 2. Птатент РБ 488 на промышленный образец Конвектор (два варианта), МКПО 23-03, опубл. в 2002 (прототип). Полезная модель относится к конструктивным элементам общего назначения для теплообменных и теплопередающих устройств, в частности к конвектору отопительному, и может быть использована в системах отопления зданий различного назначения. Известен нагревательный прибор для центральных систем отопления 1, состоящий из секций с трубчатыми элементами для теплоносителя, оребрений и отверстий для соединения между собой, секции снабжены внутренними радиальными и наружными контурами оребрения с двусторонними верхними, нижними и продольными отверстиями. В местах соединения секций установлены прокладки-взрыхлители потока теплоносителя, а трубчатые элементы крайних секций соединены патрубком. Однако в данной конструкции не происходит равномерного прогрева всех элементов вследствие образования воздушного пузыря в верхнем трубчатом элементе. Наиболее близким по совокупности существенных признаков к заявляемой полезной модели является конвектор 2, состоящий из секций оребрения, напрессованных на одну горизонтальную трубу или на две трубы. В двухтрубном конвекторе две трубы по ходу подачи теплоносителя соединены патрубком. Однако данный прибор обладает тем же недостатком, что и предыдущий аналог. Задачей, на решение которой направлена заявляемая полезная модель, является увеличение теплоотдачи конвектора по сравнению с существующими устройствами данного типа, а также повышение коррозионной стойкости внутренних поверхностей теплопередающих труб. Получение технического результата достигается тем, что в конвекторе отопительном,содержащем по крайней мере одну горизонтальную теплообменную трубу, при этом предназначенную для подачи жидкостного теплоносителя, с закрепленными на ней секциями оребрения, в верхней части теплообменной трубы расположен кран для удаления воздуха. Кроме этого в конвекторе отопительном кран для удаления воздуха может находиться на одном из конечных участков теплообменной трубы. Помимо этого секции оребрения представляют собой алюминиевые литые конструкции, состоящие по крайней мере из одного цилиндрического основания, перпендикулярно оси которого через его середину в вертикальном направлении отходит ребристая панель,при этом ребра симметричны и перпендикулярны панели, а два крайних ребра формируют лицевую и тыльную поверхности теплообмена. Секции оребрения закрепляются на теплообменной трубе через цилиндрическое основание, например, методом напрессовки. Конвектор может также содержать две теплообменные трубы для подачи жидкостного теплоносителя, соединенные патрубком, при этом кран для удаления воздуха будет находиться в верхней трубе. Кроме этого конвектор может содержать вторую теплообменную трубу, в которой находится электронагревательный элемент. На фиг. 1 показан вид спереди полезной модели в случае с одной теплопроводной трубой для подачи жидкостного теплоносителя на фиг. 2 - вид А на фиг. 1 на фиг. 3 - вид спереди конвектора отопительного в случае с двумя теплообменными трубами для подачи жидкостного теплоносителя на фиг. 4 - вид спереди конвектора отопительного с двумя теплообменными трубами, при этом верхняя труба предназначена для подачи жидкостного теплоносителя, а в нижней трубе находится электронагревательный элемент. Предлагаемое устройство включает теплообменную трубу 1 (фиг. 1) для подачи жидкостного теплоносителя, на которой жестко, например методом напрессовки, закреплены 2 822 секции оребрения 2. Секции оребрения 2 представляют собой литую алюминиевую конструкцию, состоящую из цилиндрического основания 3, перпендикулярно оси которого через его середину в вертикальном направлении отходит ребристая панель 4, при этом ребра симметричны и перпендикулярны панели, а два крайних ребра, формирующих лицевую и тыльную поверхности теплообмена, имеют меньшую ширину, чем цилиндрическое основание 3, поэтому в собранном виде между лицевыми ребрами образуется незначительный зазор, необходимый для улучшения конвекции, а также для удаления пыли и других загрязнений с внутренних поверхностей конвектора. В верхней части трубы 1 на конечном ее участке (для удобства эксплуатации) расположен кран для удаления воздуха 5, состоящий из корпуса 6 и штока 7. В корпусе 6 расположено боковое отверстие 8. Кран 5 расположен в седле 9, представляющего собой отрезок цилиндрической втулки, имеющей с одной стороны внутреннюю резьбу для монтажа крана 5, а с другой - скошенный под углом от 35 до 55 к оси втулки торец. Седло 9 соединено с трубой 1 таким образом, чтобы внутренние полости этих деталей сообщались. Концевая секция оребрения 2 конвектора имеет на цилиндрическом основании 3 и на ребристой панели 4 пазы 10, в которых после сборки конвектора размещается седло 9 под кран 5. В случае, если конвектор отопительный имеет дополнительную трубу 11 для подачи жидкостного теплоносителя (фиг. 3), то эти трубы соединены вертикальным патрубком 12 и кран 5 расположен на конечном участке верхней трубы 1. Конвектор отопительный может быть комбинированным, т.е. нагреваться как от жидкостного теплоносителя, так и от электрического тока (фиг. 4). Тогда в дополнительной теплообменной трубе 13 устанавливается электрический сердечник 14, представляющий собой электронагревательный элемент, заключенный в твердую, жидкую либо газообразную теплопроводящую среду. Труба 13 с электрическим сердечником 14 может находиться как в верхней, так и в нижней части комбинированного конвектора. Конвектор посредством шнура 15 подключается к электросети и нагревается за счет прохождения электрического тока через сердечник 14. Прибор работает следующим образом. Сетевая вода (или другой жидкостный теплоноситель) поступает в трубу 1 конвектора и нагревает ее и секции оребрения 2. Нагретые части конвектора отдают тепло в помещение конвекцией и радиацией. Воздух из помещения поступает в нижнюю часть конвективного канала, образованного панелью 4, ребрами панели 4, и, нагреваясь, поднимается по конвективным каналам вверх. Через зазоры между ребрами панели 4 подмешивается холодный воздух. При подаче жидкостного теплоносителя в верхней части трубы 1 образуется воздушная пробка, которая не позволяет в полной мере нагреваться секциям, особенно их верхней части. Для удаления воздуха необходимо шток 7 вывинтить на два-три оборота из корпуса 6 до разгерметизации. При этом открывается отверстие корпуса, расположенное на оси последнего, и удаляется воздух из трубы 1 через боковое отверстие 8. Отвинчивание и завинчивание штока 7 осуществляется с помощью отвертки или спецключа. В конвекторе с двумя теплообменными трубами для прохождения жидкостного теплоносителя (фиг. 3) вертикальный патрубок 12, соединяющий горизонтальные трубы 1,обеспечивает циркуляцию и удаление воздушной пробки из нижней трубы. Применение комбинированного конвектора (фиг. 4) целесообразно во время так называемого переходного периода, когда не работает центральное отопление, а температура в помещении не соответствует санитарным нормам. Отсутствие воздуха в месте прохождения теплоносителя существенно увеличивает коррозионную стойкость теплообменной трубы и увеличивает теплоотдачу конвектора вцелом, позволяя при этом экономить тепловую энергию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
