Устройство для обвивки одноразовых стропов

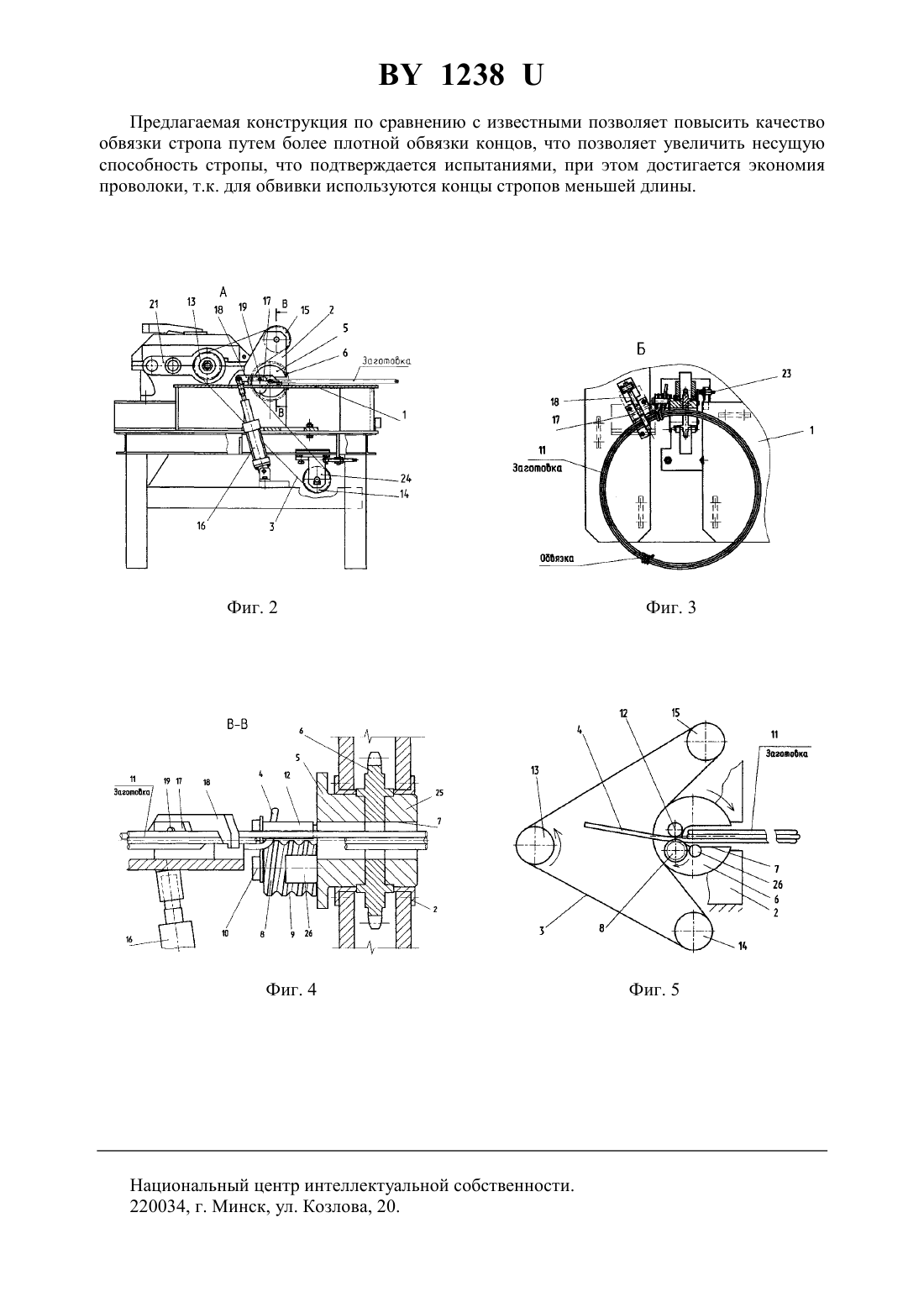

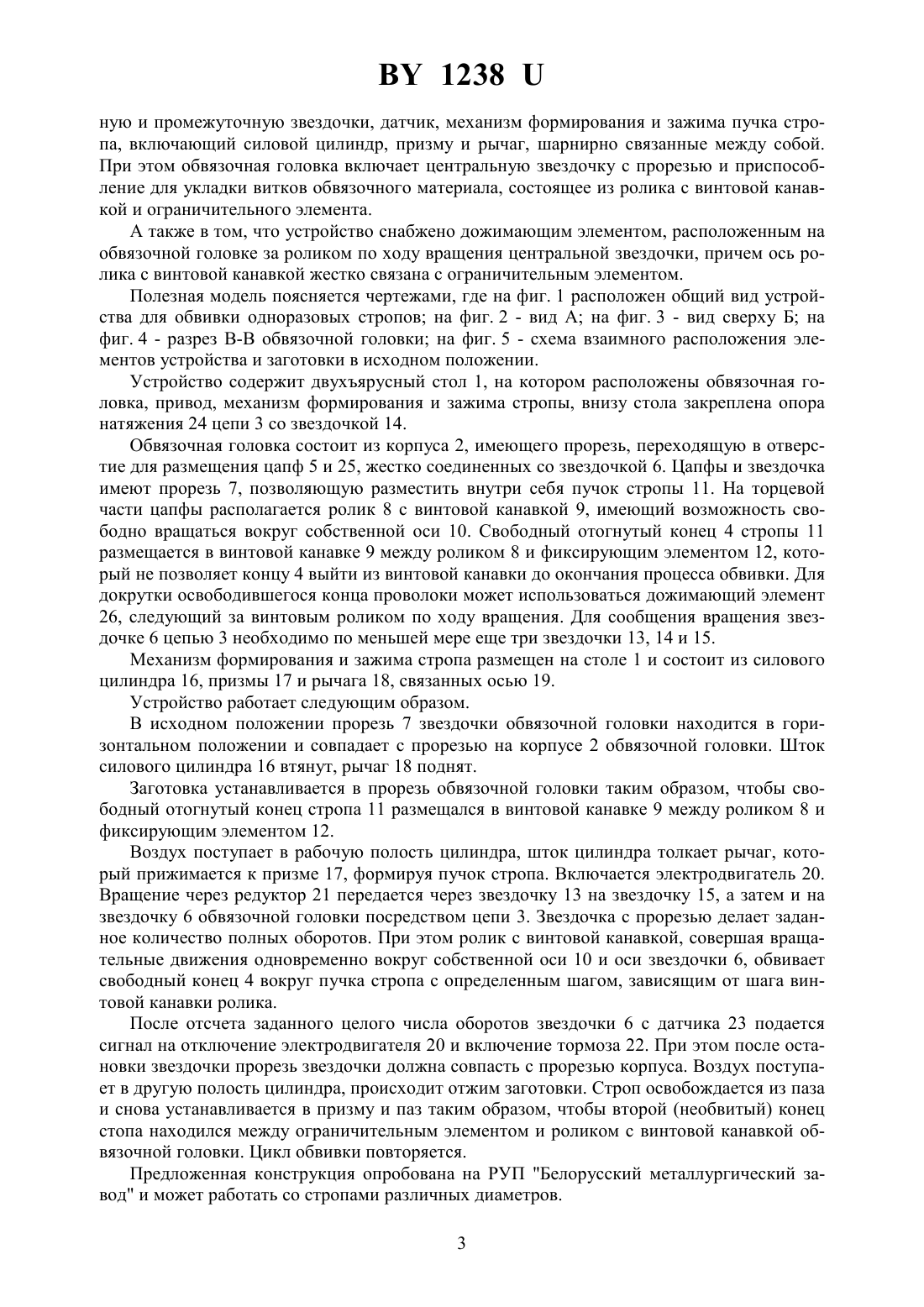

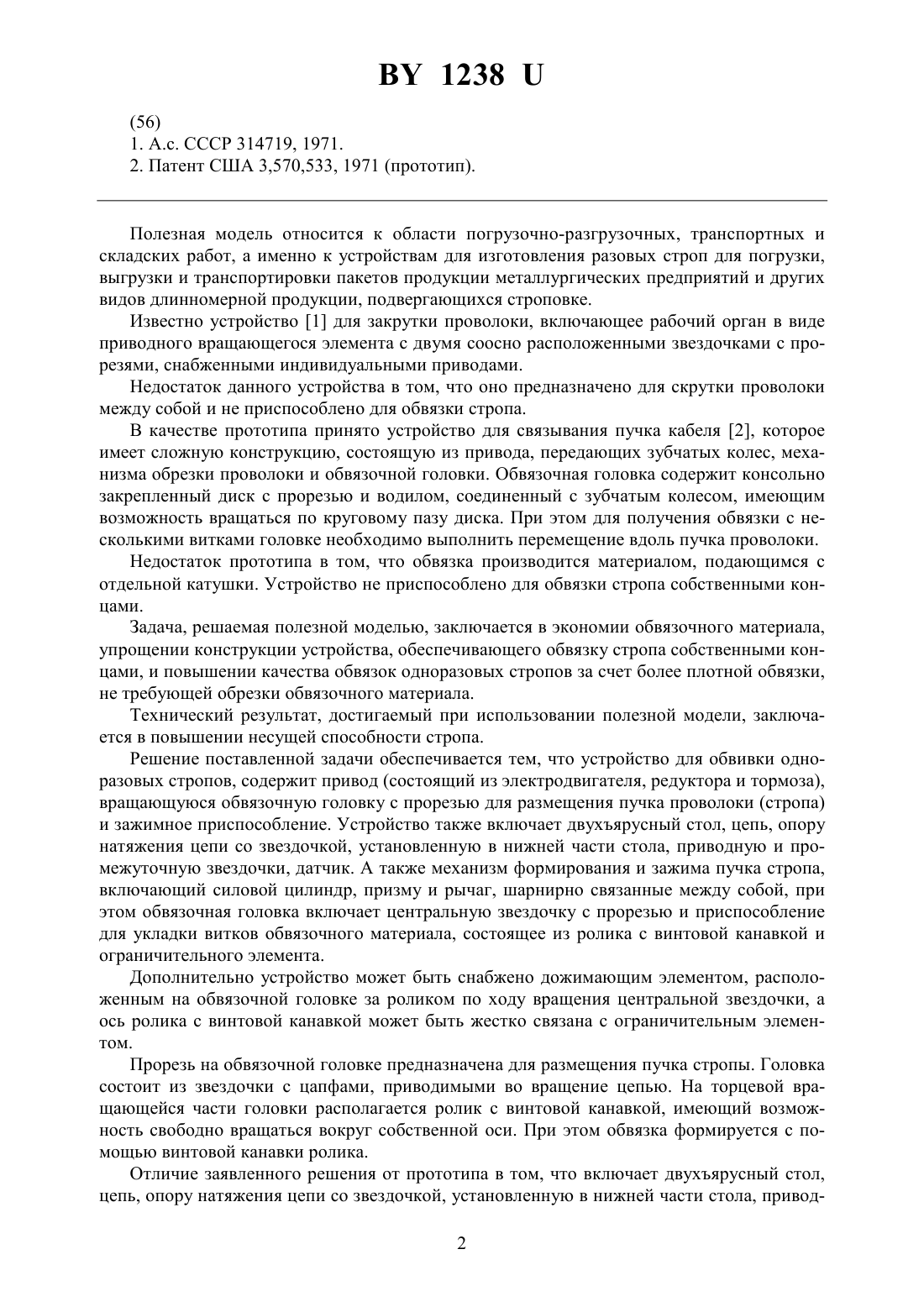

(51)21 3/00,65 13/28 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБВИВКИ ОДНОРАЗОВЫХ СТРОПОВ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Широкий Николай Викторович Старолавников Петр Максимович Соловьев Михаил Андреевич Борщов Сергей Михайлович Маточкин Виктор Аркадьевич Шатов Сергей Романович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Устройство для обвивки одноразовых стропов, содержащее привод, вращающуюся обвязочную головку с прорезью для размещения пучка проволоки и зажимное приспособление, отличающееся тем, что включает двухъярусный стол, цепь, опору натяжения цепи со звездочкой, установленную в нижней части стола, приводную и промежуточную звездочки, датчик, механизм формирования и зажима пучка стропа, включающий силовой цилиндр, призму и рычаг, шарнирно связанные между собой, при этом обвязочная головка включает центральную звездочку с прорезью и приспособление для укладки витков обвязочного материала, состоящее из ролика с винтовой канавкой и ограничительного элемента. 2. Устройство по п. 1, отличающееся тем, что оно дополнительно снабжено дожимающим элементом, расположенным на обвязочной головке за роликом по ходу вращения центральной звездочки. 3. Устройство по п. 1 или 2, отличающееся тем, что ось ролика с винтовой канавкой жестко связана с ограничительным элементом перемычкой. Полезная модель относится к области погрузочно-разгрузочных, транспортных и складских работ, а именно к устройствам для изготовления разовых строп для погрузки,выгрузки и транспортировки пакетов продукции металлургических предприятий и других видов длинномерной продукции, подвергающихся строповке. Известно устройство 1 для закрутки проволоки, включающее рабочий орган в виде приводного вращающегося элемента с двумя соосно расположенными звездочками с прорезями, снабженными индивидуальными приводами. Недостаток данного устройства в том, что оно предназначено для скрутки проволоки между собой и не приспособлено для обвязки стропа. В качестве прототипа принято устройство для связывания пучка кабеля 2, которое имеет сложную конструкцию, состоящую из привода, передающих зубчатых колес, механизма обрезки проволоки и обвязочной головки. Обвязочная головка содержит консольно закрепленный диск с прорезью и водилом, соединенный с зубчатым колесом, имеющим возможность вращаться по круговому пазу диска. При этом для получения обвязки с несколькими витками головке необходимо выполнить перемещение вдоль пучка проволоки. Недостаток прототипа в том, что обвязка производится материалом, подающимся с отдельной катушки. Устройство не приспособлено для обвязки стропа собственными концами. Задача, решаемая полезной моделью, заключается в экономии обвязочного материала,упрощении конструкции устройства, обеспечивающего обвязку стропа собственными концами, и повышении качества обвязок одноразовых стропов за счет более плотной обвязки,не требующей обрезки обвязочного материала. Технический результат, достигаемый при использовании полезной модели, заключается в повышении несущей способности стропа. Решение поставленной задачи обеспечивается тем, что устройство для обвивки одноразовых стропов, содержит привод (состоящий из электродвигателя, редуктора и тормоза),вращающуюся обвязочную головку с прорезью для размещения пучка проволоки (стропа) и зажимное приспособление. Устройство также включает двухъярусный стол, цепь, опору натяжения цепи со звездочкой, установленную в нижней части стола, приводную и промежуточную звездочки, датчик. А также механизм формирования и зажима пучка стропа,включающий силовой цилиндр, призму и рычаг, шарнирно связанные между собой, при этом обвязочная головка включает центральную звездочку с прорезью и приспособление для укладки витков обвязочного материала, состоящее из ролика с винтовой канавкой и ограничительного элемента. Дополнительно устройство может быть снабжено дожимающим элементом, расположенным на обвязочной головке за роликом по ходу вращения центральной звездочки, а ось ролика с винтовой канавкой может быть жестко связана с ограничительным элементом. Прорезь на обвязочной головке предназначена для размещения пучка стропы. Головка состоит из звездочки с цапфами, приводимыми во вращение цепью. На торцевой вращающейся части головки располагается ролик с винтовой канавкой, имеющий возможность свободно вращаться вокруг собственной оси. При этом обвязка формируется с помощью винтовой канавки ролика. Отличие заявленного решения от прототипа в том, что включает двухъярусный стол,цепь, опору натяжения цепи со звездочкой, установленную в нижней части стола, привод 2 1238 ную и промежуточную звездочки, датчик, механизм формирования и зажима пучка стропа, включающий силовой цилиндр, призму и рычаг, шарнирно связанные между собой. При этом обвязочная головка включает центральную звездочкус прорезью и приспособление для укладки витков обвязочного материала, состоящее из ролика с винтовой канавкой и ограничительного элемента. А также в том, что устройство снабжено дожимающим элементом, расположенным на обвязочной головке за роликом по ходу вращения центральной звездочки, причем ось ролика с винтовой канавкой жестко связана с ограничительным элементом. Полезная модель поясняется чертежами, где на фиг. 1 расположен общий вид устройства для обвивки одноразовых стропов на фиг. 2 - вид А на фиг. 3 - вид сверху Б на фиг. 4 - разрез В-В обвязочной головки на фиг. 5 - схема взаимного расположения элементов устройства и заготовки в исходном положении. Устройство содержит двухъярусный стол 1, на котором расположены обвязочная головка, привод, механизм формирования и зажима стропы, внизу стола закреплена опора натяжения 24 цепи 3 со звездочкой 14. Обвязочная головка состоит из корпуса 2, имеющего прорезь, переходящую в отверстие для размещения цапф 5 и 25, жестко соединенных со звездочкой 6. Цапфы и звездочка имеют прорезь 7, позволяющую разместить внутри себя пучок стропы 11. На торцевой части цапфы располагается ролик 8 с винтовой канавкой 9, имеющий возможность свободно вращаться вокруг собственной оси 10. Свободный отогнутый конец 4 стропы 11 размещается в винтовой канавке 9 между роликом 8 и фиксирующим элементом 12, который не позволяет концу 4 выйти из винтовой канавки до окончания процесса обвивки. Для докрутки освободившегося конца проволоки может использоваться дожимающий элемент 26, следующий за винтовым роликом по ходу вращения. Для сообщения вращения звездочке 6 цепью 3 необходимо по меньшей мере еще три звездочки 13, 14 и 15. Механизм формирования и зажима стропа размещен на столе 1 и состоит из силового цилиндра 16, призмы 17 и рычага 18, связанных осью 19. Устройство работает следующим образом. В исходном положении прорезь 7 звездочки обвязочной головки находится в горизонтальном положении и совпадает с прорезью на корпусе 2 обвязочной головки. Шток силового цилиндра 16 втянут, рычаг 18 поднят. Заготовка устанавливается в прорезь обвязочной головки таким образом, чтобы свободный отогнутый конец стропа 11 размещался в винтовой канавке 9 между роликом 8 и фиксирующим элементом 12. Воздух поступает в рабочую полость цилиндра, шток цилиндра толкает рычаг, который прижимается к призме 17, формируя пучок стропа. Включается электродвигатель 20. Вращение через редуктор 21 передается через звездочку 13 на звездочку 15, а затем и на звездочку 6 обвязочной головки посредством цепи 3. Звездочка с прорезью делает заданное количество полных оборотов. При этом ролик с винтовой канавкой, совершая вращательные движения одновременно вокруг собственной оси 10 и оси звездочки 6, обвивает свободный конец 4 вокруг пучка стропа с определенным шагом, зависящим от шага винтовой канавки ролика. После отсчета заданного целого числа оборотов звездочки 6 с датчика 23 подается сигнал на отключение электродвигателя 20 и включение тормоза 22. При этом после остановки звездочки прорезь звездочки должна совпасть с прорезью корпуса. Воздух поступает в другую полость цилиндра, происходит отжим заготовки. Строп освобождается из паза и снова устанавливается в призму и паз таким образом, чтобы второй (необвитый) конец стопа находился между ограничительным элементом и роликом с винтовой канавкой обвязочной головки. Цикл обвивки повторяется. Предложенная конструкция опробована на РУП Белорусский металлургический завод и может работать со стропами различных диаметров. 3 1238 Предлагаемая конструкция по сравнению с известными позволяет повысить качество обвязки стропа путем более плотной обвязки концов, что позволяет увеличить несущую способность стропы, что подтверждается испытаниями, при этом достигается экономия проволоки, т.к. для обвивки используются концы стропов меньшей длины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
