Строительный камень

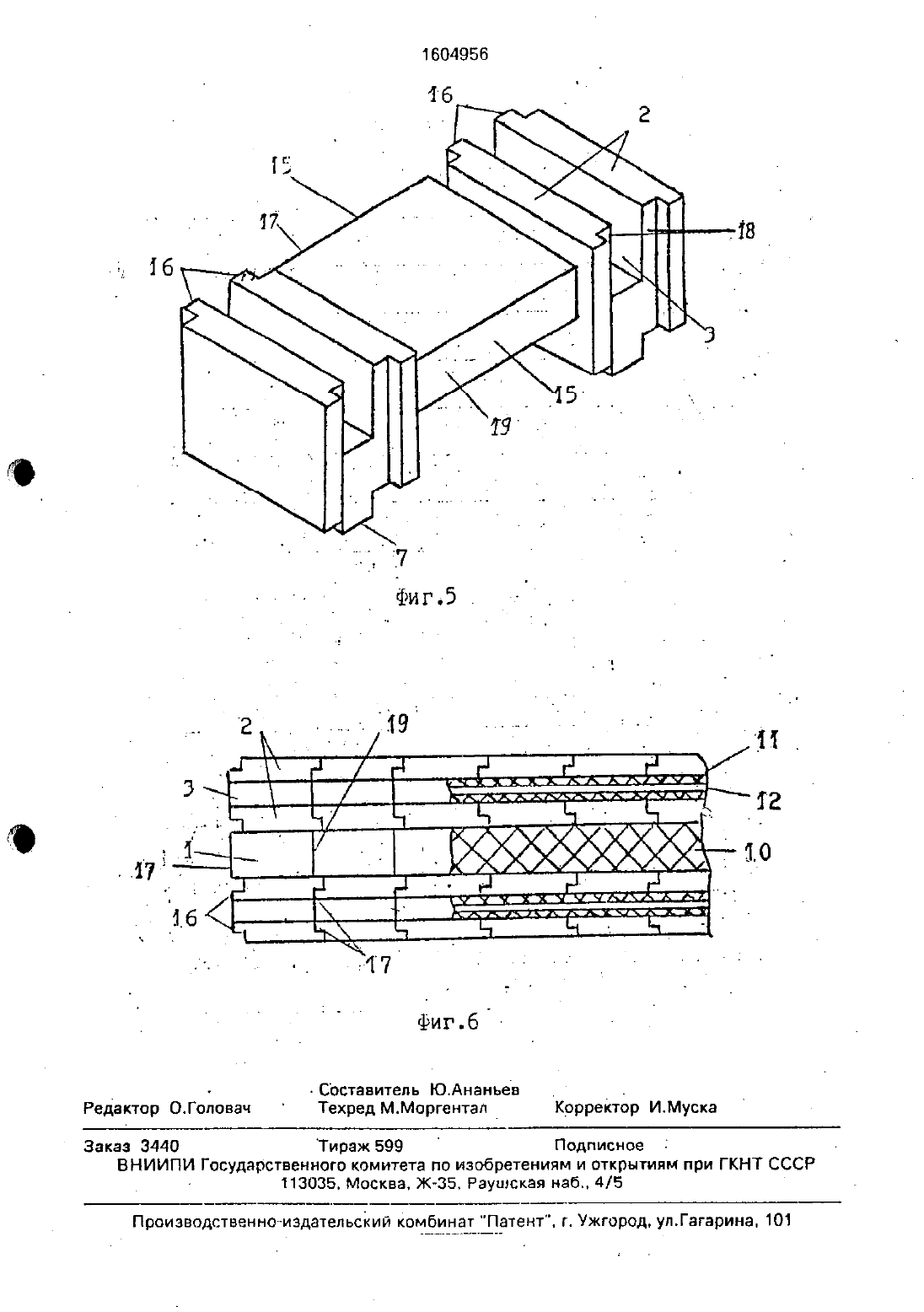

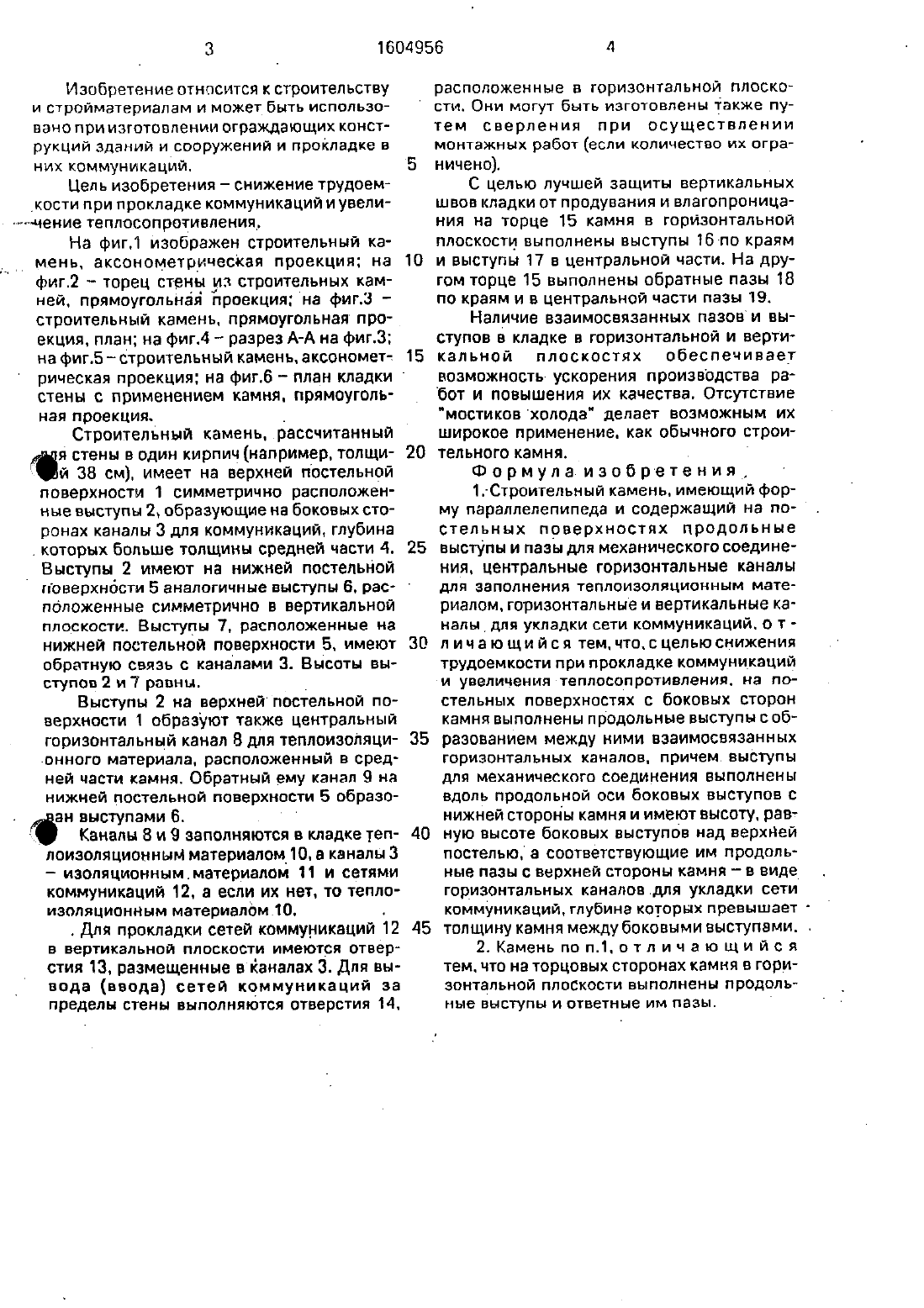

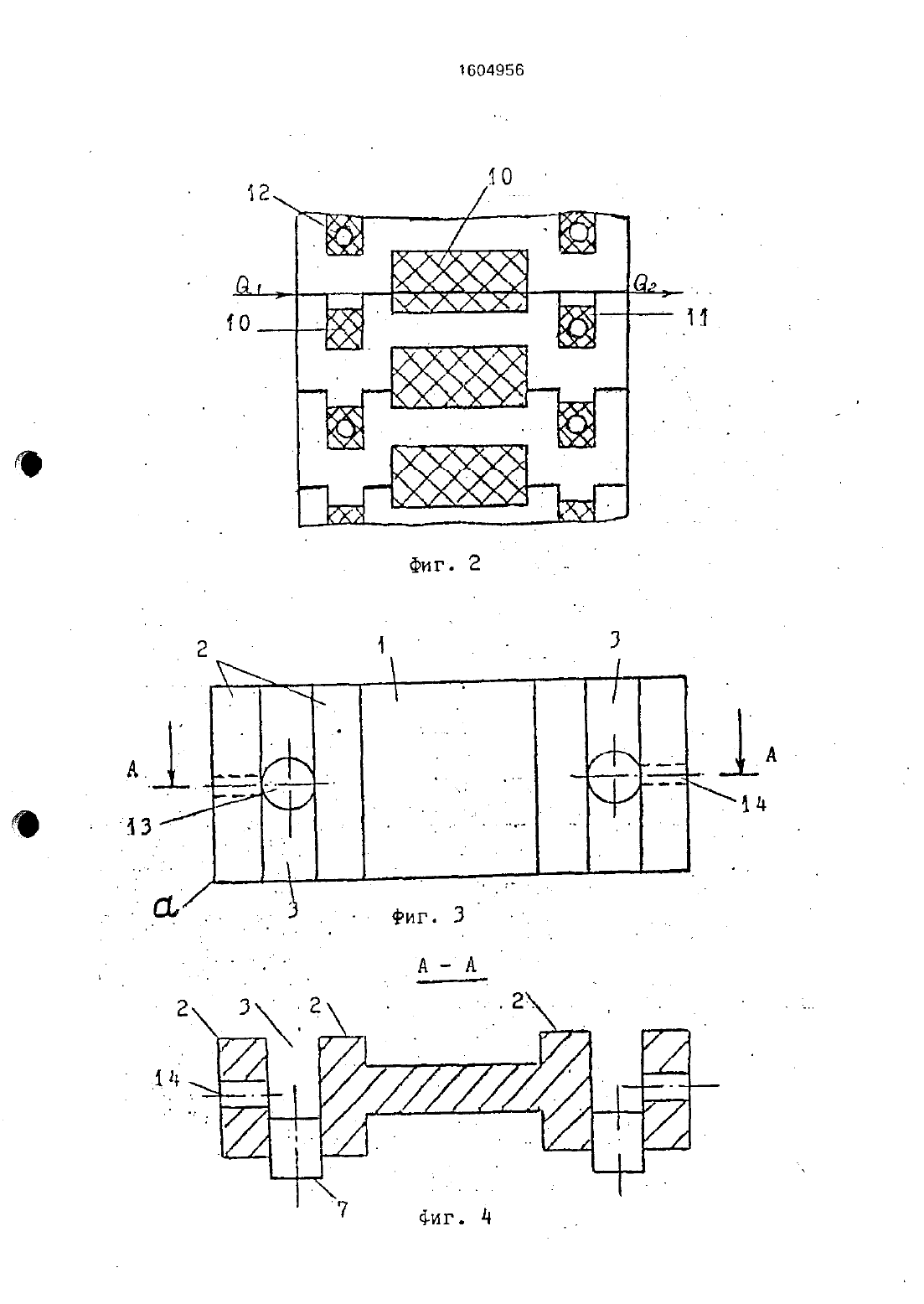

Е 1/.Ь Г/АТ НТ ц союз советских СОЦИАЛИСТИЧЕСКИХ гвспувликГОСУДАРСТВЕ-Юты КОМИТЕТ ПО ИЗОБРЕТЕНИЧМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР(56) Авторское свидетельство СССР М 1145106 кл. Е 04 С 1/08. 1982. Авторское свидетельство СССР М 1406320. кл. Е 04 С 1/39, 1985. Заявка Франции М 2419370,кл. Е 04 С 1/00. 1979(57) Изобретение относится к области строИТБПЬСТВЗ И СТПОЙМЭТЕПИЗЛОЭ. а ИМЕННО К камням для кладки стен. и может быть использовано при изготовлении ограждаю 505 Е..05.С 21.05.1.39щих Конструкций зданий и сооружений и прокладке в них коммуникаций. Целью изобретения является снижение трудоемкости при прокладке коммуникаций и повышение отеплосопротивления. На постельных повер хностях симметрично в горизонтальной и вертикальной плоскостях выполнены выступы Щпбразующие в средней части взаимосвязанные каналы для теплоизоляционного материала. а на боковых сторонах - каналы 3 для коммуникаций, имеющие на нижней постельной поверхности обратные выступы.ВЫСОТЗ КОТОРЫХ СОВПЭДЭЕТ С ВЫСТУПЭМИ Наверхней поверхности. причем толщина камня. между канавками меньше их глубины. Кроме того. в горизонтальной плоскости выполнены продольные выступы и обратные им пазы. 1 з.п. ф-лы. 6 ил.Изобретение относится к строительству и стройматериалам и может быть использовано при изготовлении ограждающих конструкций зданий и сооружений и прокладке в них коммуникаций.Цель изобретения снижение трудоемкости при прокладке коммуникаций и увели- МЧЕНИЭ ТЭППОСОПРОТИВЛЭНИЯ, На фиг.1 изображен строительный камень, аксонометрическая проекция на фиг.2 торец стены из строительных камней, прямоугольная проекция на фиг.З строительный камень. прямоугольная проекция, план на фиг.4 - разрез А-А на фиг.3 на филб - строительный камень. аксономет 10рическая проекция на фиг.6 план кладкистены с применением камня. прямоугольная проекция. . Строительный камень. рассчитанный А я стены в один кирпич (например. толщитй 38 см). имеет на верхней постельной поверхности 1 симметрично расположенные выступы 2., образующие на боковых сторонах каналы 3 для коммуникаций. глубина. которых больше толщины средней части 4. Выступы 2 имеют на нижней постельной поверхности 5 аналогичные выступы 6. расположенные симметрично в вертикальной плоскости. Выступы 7, расположенные на нижней постельной поверхности 5. имеют обратную связь с каналами 3. Высоты выступов 2 и 7 равны.Выступы 2 на верхней постельной поверхности 1 образуют также центральный горизонтальный канал 8 для теплоизоляционного материала. расположенный в средней части камня. Обратный ему канал 9 на нижней постельной поверхности 5 образо ан выступами б. а аКаналы 8 и 9 заполняются в кладке теплоизоляционным материалом 10. а каналы 3 изоляционнымматериалом 11 и сетями коммуникаций 12. а если их нет. то теплоизоляционным материаломЮ. .. для прокладки сетей коммуникаций 12в вертикальной плоскости имеются отверстия 13. размещенные в каналах 3. Для вывода (ввода) сетей коммуникаций за пределы стены выполняются отверстия 14.расположенные в горизонтальной плоскости. Они могут быть изготовлены также путем сверления при осуществлении монтажных работ (если количество их ограничено).С целью лучшей защиты вертикальных швов кладки от продувания и влагопроницания на торце 15 камня в горизонтальной плоскости выполнены выступы 16-по краям и выступы 17 в центральной части. На другом торце 15 выполнены обратные пазы 18 по краям и в центральной части пазы 19.Наличие взаимосвязанных назови выступов в кладке в горизонтальной и вертикальной плоскостях обеспечивает возможность- ускорения производства работ и повышения их качества. Отсутствие мостиков холода делает возможным их широкое применение. как обычного строительного камня.Формула. изобретения, 1.-Строительный камень. имеющий форму параллелепипеда и содержащий на постельных поверхностях продольные выступы и пазы для механического соединения. Центральные горизонтальные каналы для заполнения теплоизоляционным материалом. горизонтальные и вертикальные каналы для укладки сети коммуникаций. о т л и ч а ю щ и й с я тем. что. с целью снижения трудоемкости при прокладке коммуникаций и увеличения теплосопротивления. на постельных поверхностях с боковых сторон камня выполнены продольные выступы с образованием между ними взаимосвязанных горизонтальных каналов. причем. выступы для механического соединения выполнены вдоль продольной оси боковых выступов с нижней стороны камня и имеют высоту. равную высоте боковых выступов над верхней постелью а соответствующие им продольные пазы с верхней стороны камня в виде горизонтальных каналов .для укладки сети коммуникаций, глубина которых превышаетТОЛЩИНУ КЭМНЯ между бОКОВЫМИ ВЬПСТУПЭМИ. .2. Камень попщотличающийся ТЕМ. ЧТО НЭ ТОРЦОВЫХ СТОООНЭХ КВМНЯ В ГОВИ зонтальной плоскости выполнены продольные выступы и ответные им пазы.ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР л 113035, Москва. ЖЗ 5. Раушская наб 4/5
