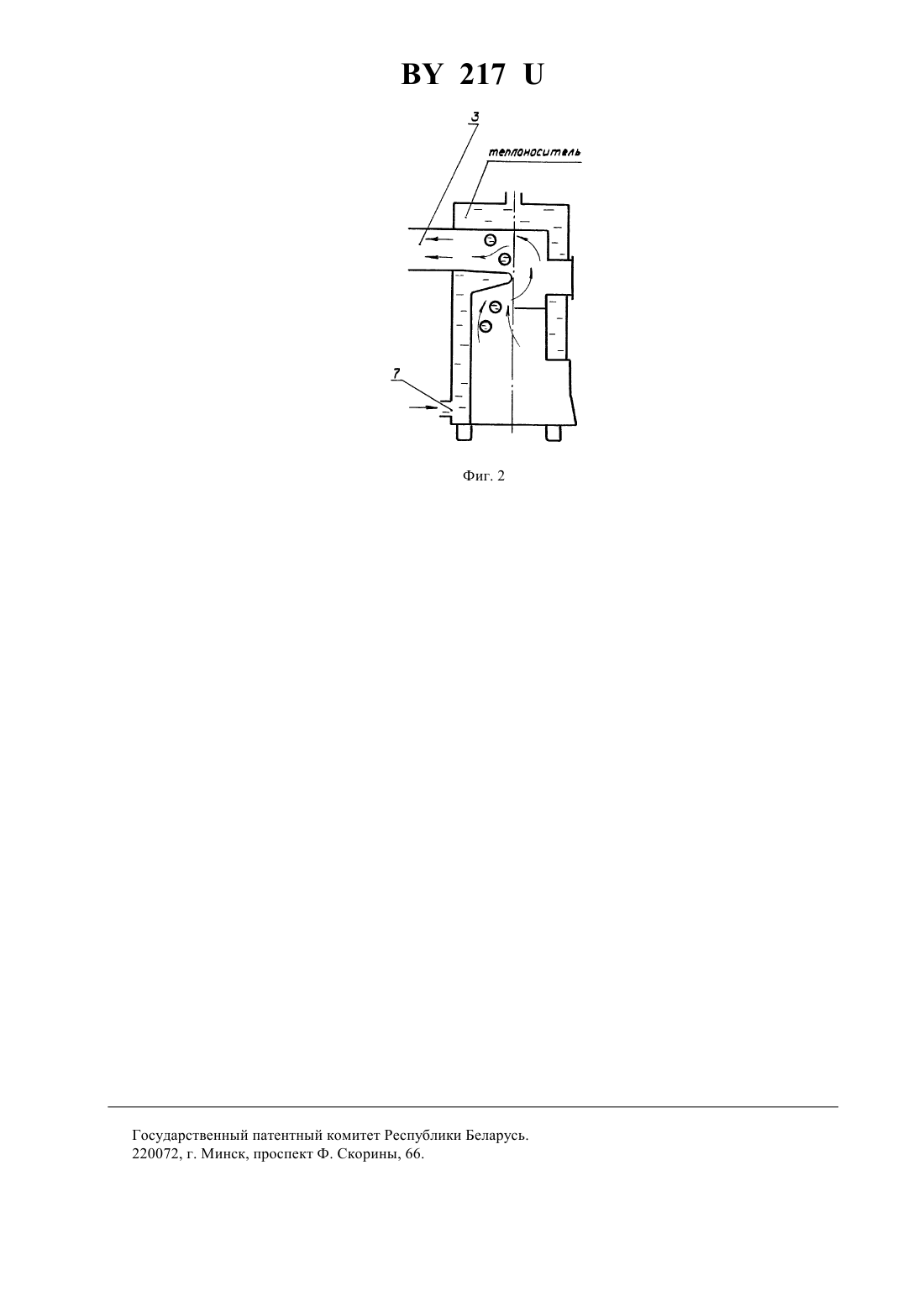

Устройство нагревательное

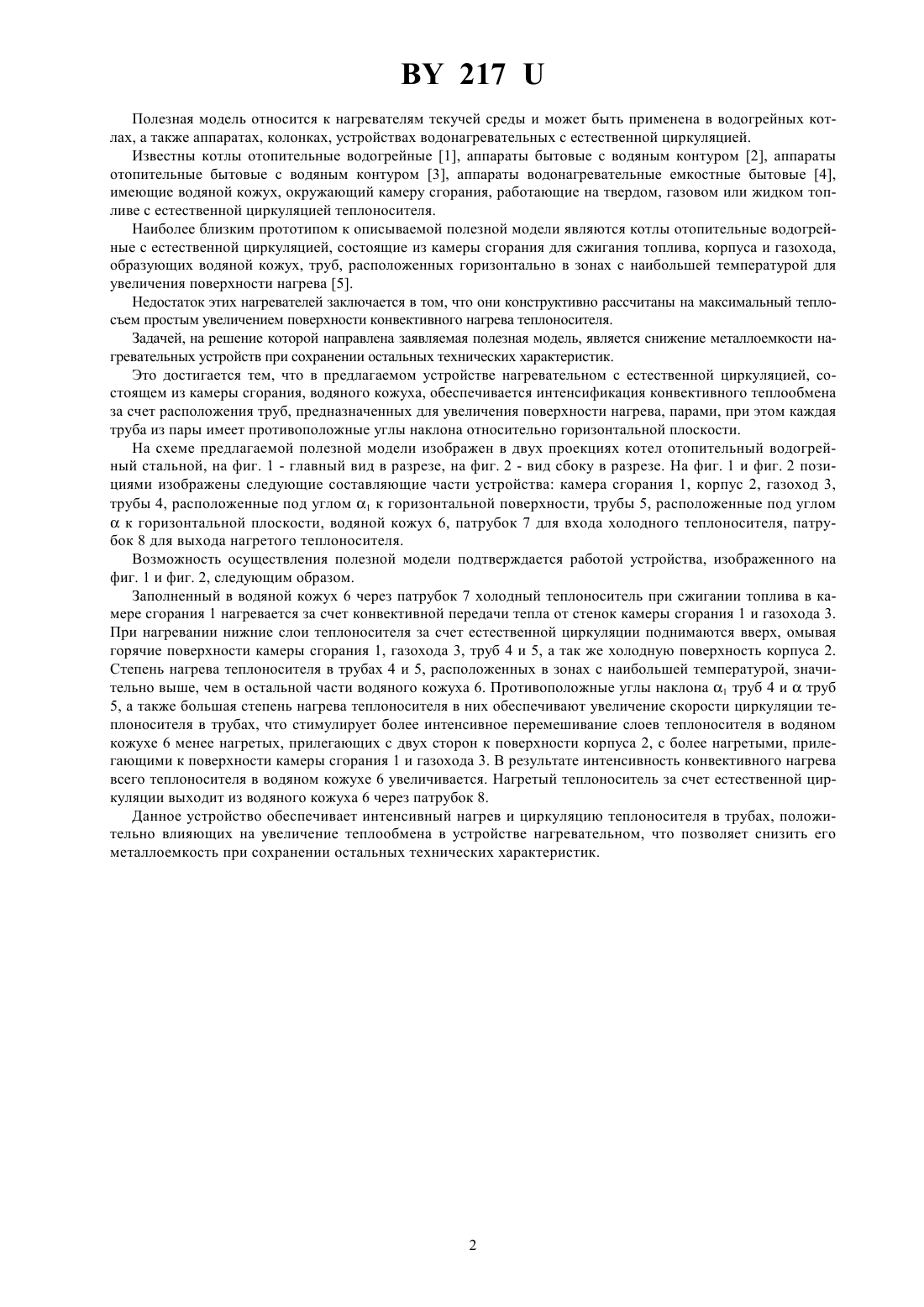

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Мозырский завод сельскохозяйственного машиностроения Мозырьсельмаш(73) Патентообладатель Мозырский завод сельскохозяйственного машиностроения Мозырьсельмаш(57) Устройство нагревательное, содержащее топку для сжигания топлива, корпус, газоход, патрубки входной и выходной, отличающееся тем, что в начале пути продуктов сгорания топлива, выходящих из топки, установлены трубы, расположенные парами и имеющие противоположные углы наклона относительно горизонтальной плоскости, по которым циркулирует теплоноситель.(56) 1. ГОСТ 20548-93 Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия. 2. ГОСТ 9817-82 Аппараты бытовые, работающие на твердом топливе. Общие технические условия. 3. ГОСТ 20219-93 Аппараты отопительные газовые бытовые с водяным контуром. Общие технические условия. Фиг. 1 4. ГОСТ 11032-80 Аппараты водонагревательные емкостные газовые бытовые. Технические условия. 5. ТУ РБ 00238658.013-96 Котлы отопительные водогрейные стальные КС-12,5 и КС-20. Технические условия, внесенные в реестр государственной регистрации Белстандарта за 004446 от 5.08.96 г (прототип). 217 Полезная модель относится к нагревателям текучей среды и может быть применена в водогрейных котлах, а также аппаратах, колонках, устройствах водонагревательных с естественной циркуляцией. Известны котлы отопительные водогрейные 1, аппараты бытовые с водяным контуром 2, аппараты отопительные бытовые с водяным контуром 3, аппараты водонагревательные емкостные бытовые 4,имеющие водяной кожух, окружающий камеру сгорания, работающие на твердом, газовом или жидком топливе с естественной циркуляцией теплоносителя. Наиболее близким прототипом к описываемой полезной модели являются котлы отопительные водогрейные с естественной циркуляцией, состоящие из камеры сгорания для сжигания топлива, корпуса и газохода,образующих водяной кожух, труб, расположенных горизонтально в зонах с наибольшей температурой для увеличения поверхности нагрева 5. Недостаток этих нагревателей заключается в том, что они конструктивно рассчитаны на максимальный теплосъем простым увеличением поверхности конвективного нагрева теплоносителя. Задачей, на решение которой направлена заявляемая полезная модель, является снижение металлоемкости нагревательных устройств при сохранении остальных технических характеристик. Это достигается тем, что в предлагаемом устройстве нагревательном с естественной циркуляцией, состоящем из камеры сгорания, водяного кожуха, обеспечивается интенсификация конвективного теплообмена за счет расположения труб, предназначенных для увеличения поверхности нагрева, парами, при этом каждая труба из пары имеет противоположные углы наклона относительно горизонтальной плоскости. На схеме предлагаемой полезной модели изображен в двух проекциях котел отопительный водогрейный стальной, на фиг. 1 - главный вид в разрезе, на фиг. 2 - вид сбоку в разрезе. На фиг. 1 и фиг. 2 позициями изображены следующие составляющие части устройства камера сгорания 1, корпус 2, газоход 3,трубы 4, расположенные под углом 1 к горизонтальной поверхности, трубы 5, расположенные под угломк горизонтальной плоскости, водяной кожух 6, патрубок 7 для входа холодного теплоносителя, патрубок 8 для выхода нагретого теплоносителя. Возможность осуществления полезной модели подтверждается работой устройства, изображенного на фиг. 1 и фиг. 2, следующим образом. Заполненный в водяной кожух 6 через патрубок 7 холодный теплоноситель при сжигании топлива в камере сгорания 1 нагревается за счет конвективной передачи тепла от стенок камеры сгорания 1 и газохода 3. При нагревании нижние слои теплоносителя за счет естественной циркуляции поднимаются вверх, омывая горячие поверхности камеры сгорания 1, газохода 3, труб 4 и 5, а так же холодную поверхность корпуса 2. Степень нагрева теплоносителя в трубах 4 и 5, расположенных в зонах с наибольшей температурой, значительно выше, чем в остальной части водяного кожуха 6. Противоположные углы наклона 1 труб 4 итруб 5, а также большая степень нагрева теплоносителя в них обеспечивают увеличение скорости циркуляции теплоносителя в трубах, что стимулирует более интенсивное перемешивание слоев теплоносителя в водяном кожухе 6 менее нагретых, прилегающих с двух сторон к поверхности корпуса 2, с более нагретыми, прилегающими к поверхности камеры сгорания 1 и газохода 3. В результате интенсивность конвективного нагрева всего теплоносителя в водяном кожухе 6 увеличивается. Нагретый теплоноситель за счет естественной циркуляции выходит из водяного кожуха 6 через патрубок 8. Данное устройство обеспечивает интенсивный нагрев и циркуляцию теплоносителя в трубах, положительно влияющих на увеличение теплообмена в устройстве нагревательном, что позволяет снизить его металлоемкость при сохранении остальных технических характеристик. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
