Электрический конвектор

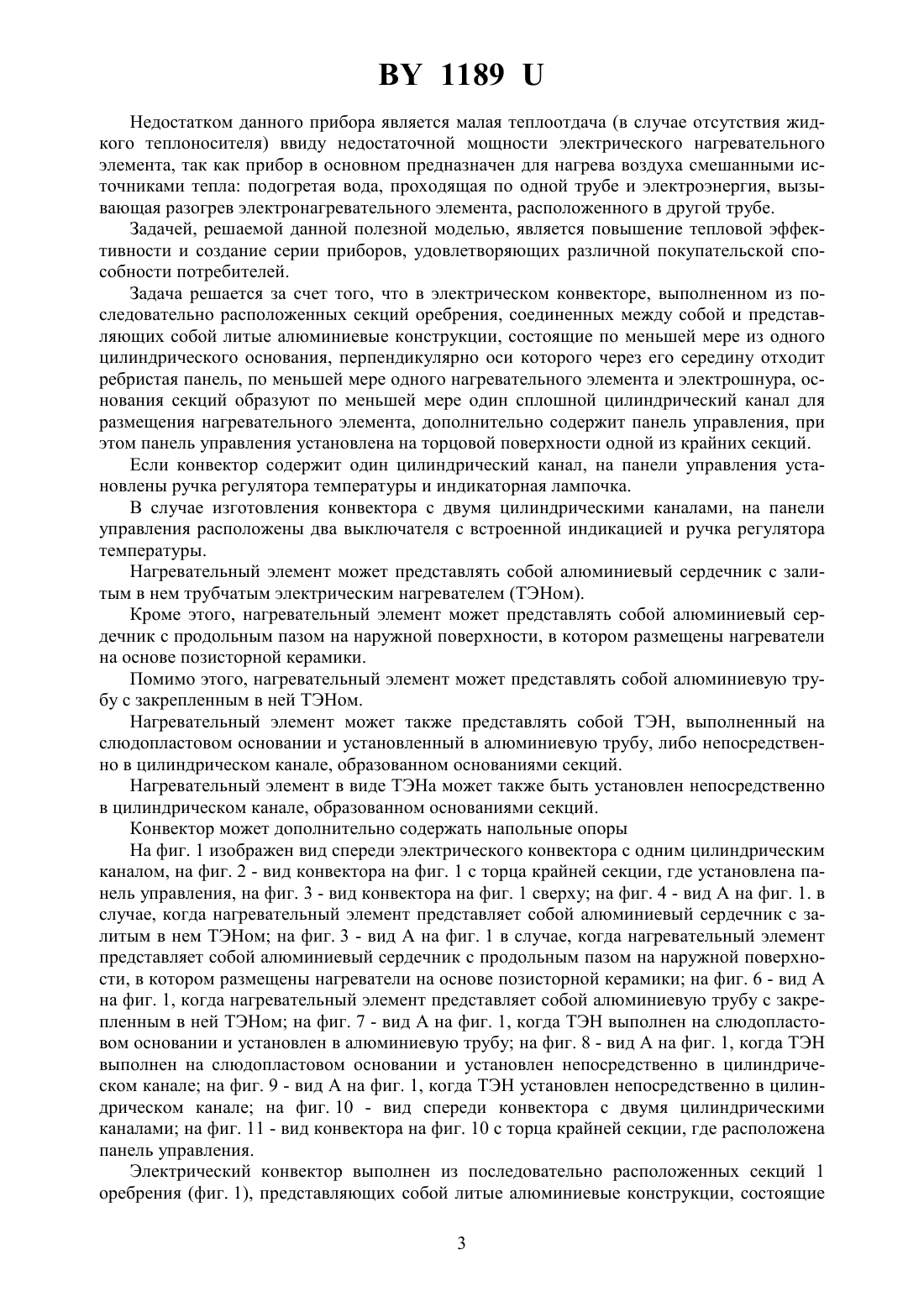

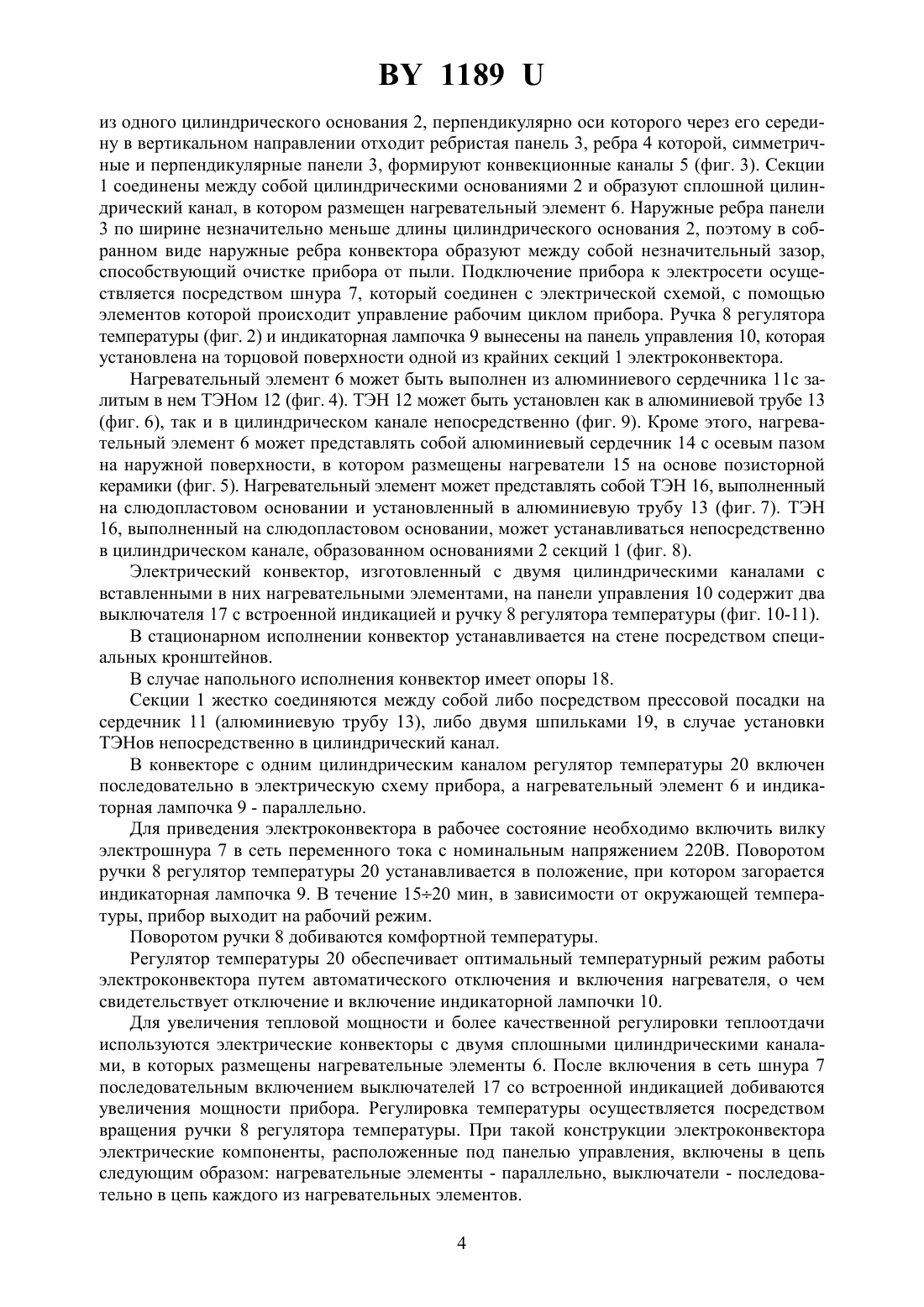

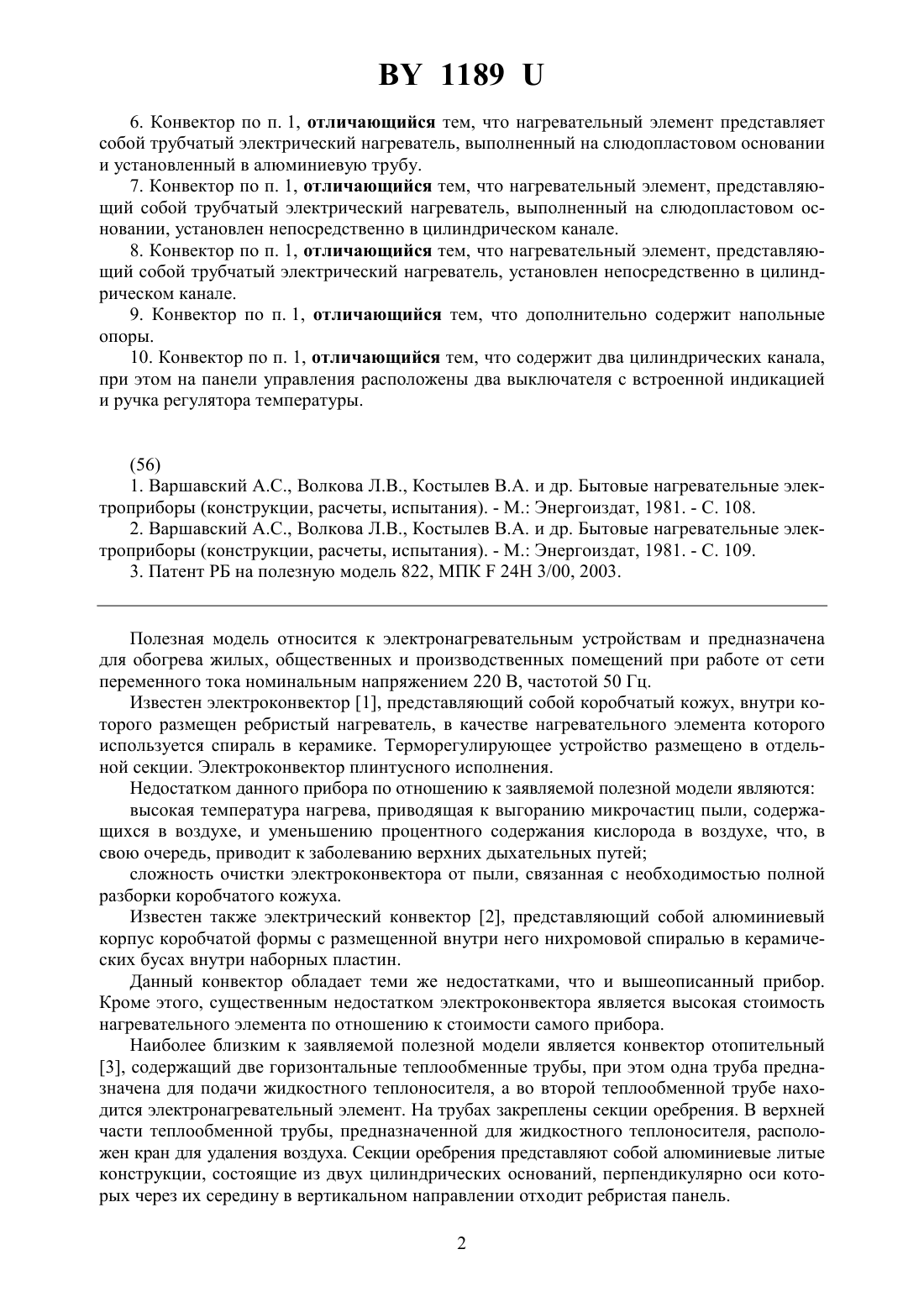

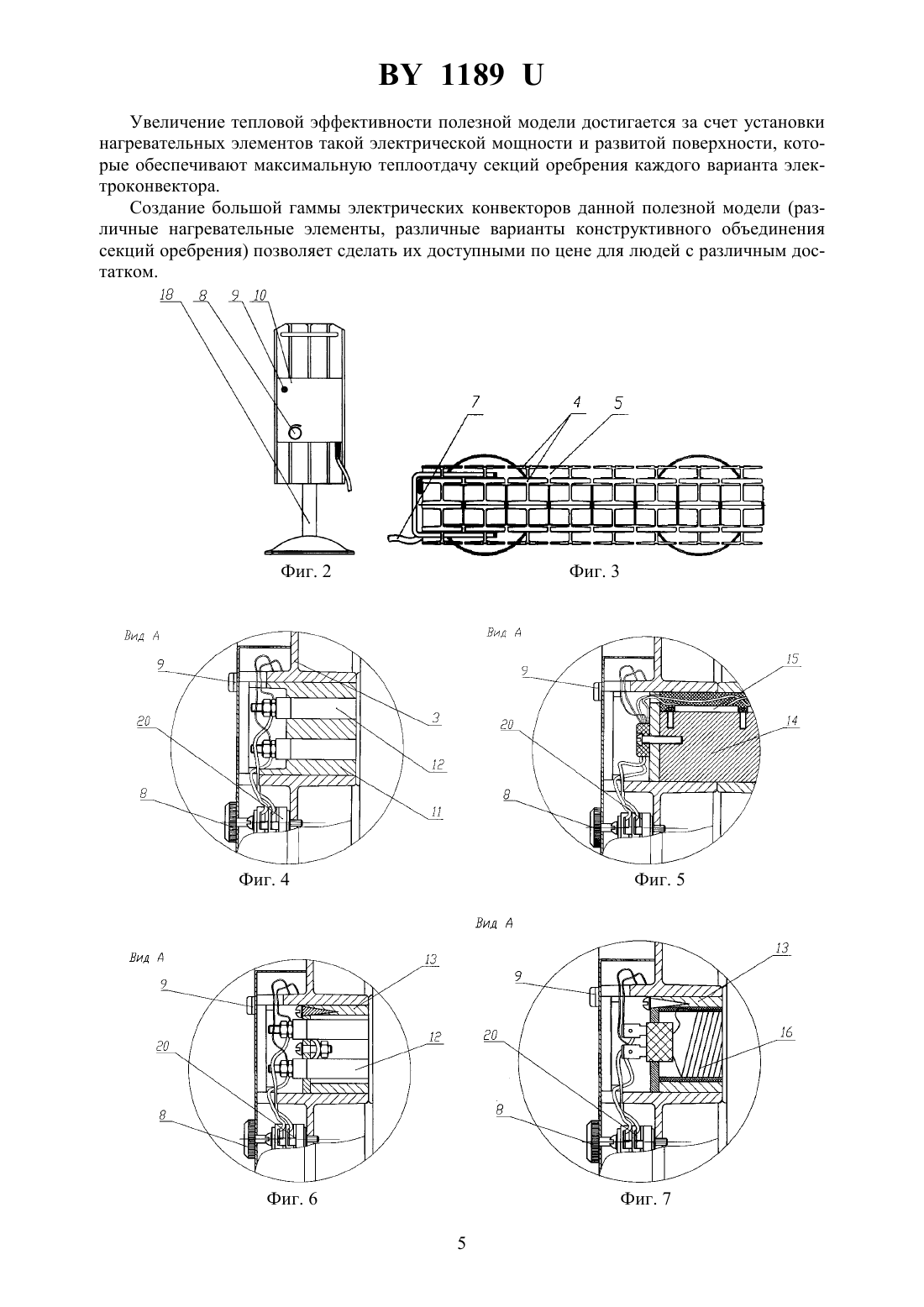

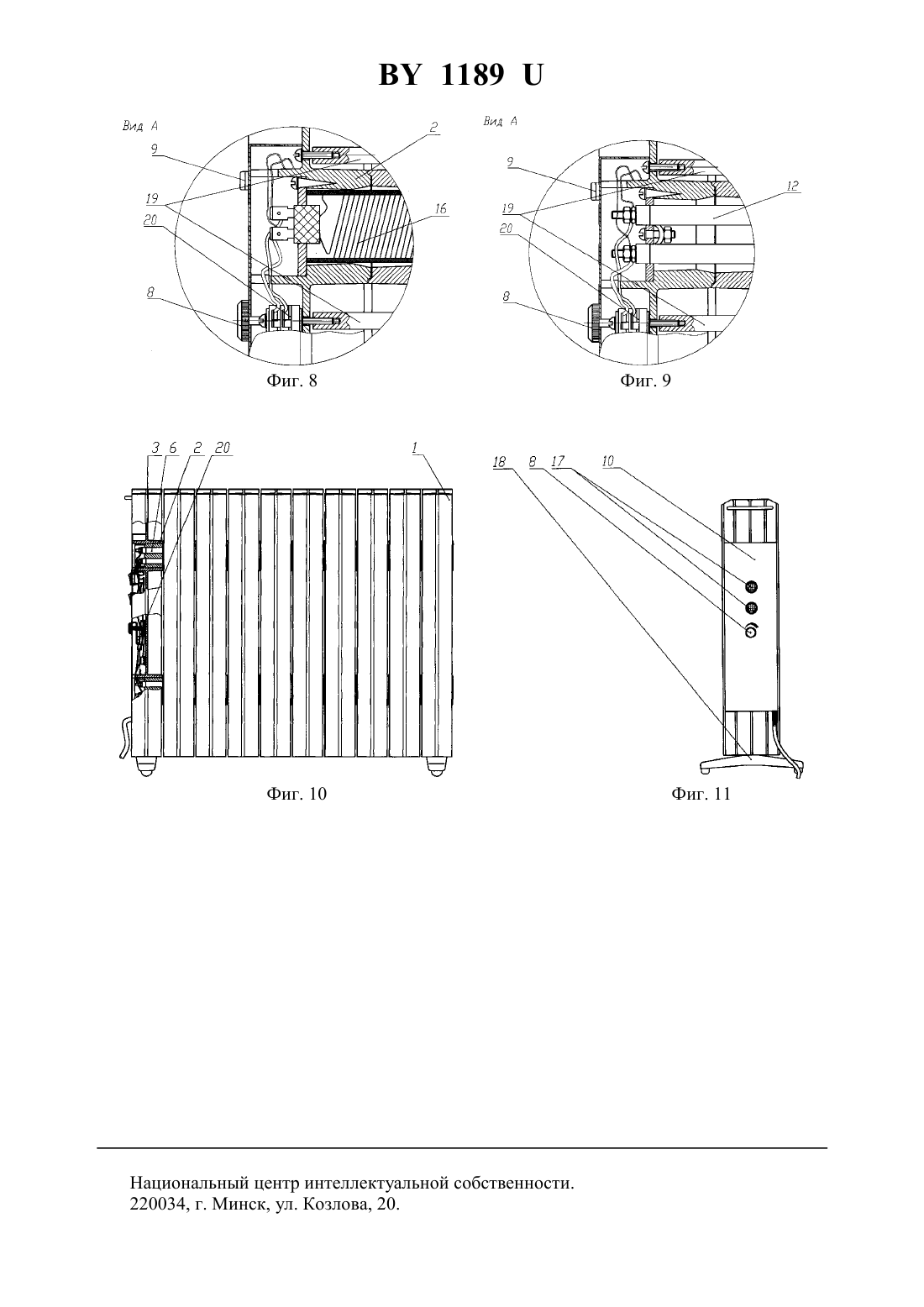

(71) Заявитель Саливончик Лариса Валентиновна(72) Авторы Саливончик Николай Павлович Мельников Александр Михайлович(73) Патентообладатель Саливончик Лариса Валентиновна(57) 1. Электрический конвектор, выполненный из последовательно расположенных секций оребрения, соединенных между собой и представляющих собой литые алюминиевые конструкции, состоящие по меньшей мере из одного цилиндрического основания, перпендикулярно оси которого через его середину отходит ребристая панель, по меньшей мере одного нагревательного элемента и электрошнура, отличающийся тем, что основания секций образуют по меньшей мере один сплошной цилиндрический канал для размещения нагревательного элемента, дополнительно содержит панель управления, при этом панель управления установлена на торцовой поверхности одной из крайних секций. 2. Конвектор по п. 1, отличающийся тем, что содержит один цилиндрический канал,при этом на панели управления установлены ручка регулятора температуры и индикаторная лампочка. 3. Конвектор по п. 1, отличающийся тем, что нагревательный элемент представляет собой алюминиевый сердечник с залитым в нем трубчатым электрическим нагревателем. 4. Конвектор по п. 1, отличающийся тем, что нагревательный элемент представляет собой алюминиевый сердечник с продольным пазом на наружной поверхности, в котором размещены нагреватели на основе позисторной керамики. 5. Конвектор по п. 1, отличающийся тем, что нагревательный элемент представляет собой алюминиевую трубу с закрепленным в ней трубчатым электрическим нагревателем. 11896. Конвектор по п. 1, отличающийся тем, что нагревательный элемент представляет собой трубчатый электрический нагреватель, выполненный на слюдопластовом основании и установленный в алюминиевую трубу. 7. Конвектор по п. 1, отличающийся тем, что нагревательный элемент, представляющий собой трубчатый электрический нагреватель, выполненный на слюдопластовом основании, установлен непосредственно в цилиндрическом канале. 8. Конвектор по п. 1, отличающийся тем, что нагревательный элемент, представляющий собой трубчатый электрический нагреватель, установлен непосредственно в цилиндрическом канале. 9. Конвектор по п. 1, отличающийся тем, что дополнительно содержит напольные опоры. 10. Конвектор по п. 1, отличающийся тем, что содержит два цилиндрических канала,при этом на панели управления расположены два выключателя с встроенной индикацией и ручка регулятора температуры.(56) 1. Варшавский А.С., Волкова Л.В., Костылев В.А. и др. Бытовые нагревательные электроприборы (конструкции, расчеты, испытания). - М. Энергоиздат, 1981. - С. 108. 2. Варшавский А.С., Волкова Л.В., Костылев В.А. и др. Бытовые нагревательные электроприборы (конструкции, расчеты, испытания). - М. Энергоиздат, 1981. - С. 109. 3. Патент РБ на полезную модель 822, МПК 24 Н 3/00, 2003. Полезная модель относится к электронагревательным устройствам и предназначена для обогрева жилых, общественных и производственных помещений при работе от сети переменного тока номинальным напряжением 220 В, частотой 50 Гц. Известен электроконвектор 1, представляющий собой коробчатый кожух, внутри которого размещен ребристый нагреватель, в качестве нагревательного элемента которого используется спираль в керамике. Терморегулирующее устройство размещено в отдельной секции. Электроконвектор плинтусного исполнения. Недостатком данного прибора по отношению к заявляемой полезной модели являются высокая температура нагрева, приводящая к выгоранию микрочастиц пыли, содержащихся в воздухе, и уменьшению процентного содержания кислорода в воздухе, что, в свою очередь, приводит к заболеванию верхних дыхательных путей сложность очистки электроконвектора от пыли, связанная с необходимостью полной разборки коробчатого кожуха. Известен также электрический конвектор 2, представляющий собой алюминиевый корпус коробчатой формы с размещенной внутри него нихромовой спиралью в керамических бусах внутри наборных пластин. Данный конвектор обладает теми же недостатками, что и вышеописанный прибор. Кроме этого, существенным недостатком электроконвектора является высокая стоимость нагревательного элемента по отношению к стоимости самого прибора. Наиболее близким к заявляемой полезной модели является конвектор отопительный 3, содержащий две горизонтальные теплообменные трубы, при этом одна труба предназначена для подачи жидкостного теплоносителя, а во второй теплообменной трубе находится электронагревательный элемент. На трубах закреплены секции оребрения. В верхней части теплообменной трубы, предназначенной для жидкостного теплоносителя, расположен кран для удаления воздуха. Секции оребрения представляют собой алюминиевые литые конструкции, состоящие из двух цилиндрических оснований, перпендикулярно оси которых через их середину в вертикальном направлении отходит ребристая панель. 2 1189 Недостатком данного прибора является малая теплоотдача (в случае отсутствия жидкого теплоносителя) ввиду недостаточной мощности электрического нагревательного элемента, так как прибор в основном предназначен для нагрева воздуха смешанными источниками тепла подогретая вода, проходящая по одной трубе и электроэнергия, вызывающая разогрев электронагревательного элемента, расположенного в другой трубе. Задачей, решаемой данной полезной моделью, является повышение тепловой эффективности и создание серии приборов, удовлетворяющих различной покупательской способности потребителей. Задача решается за счет того, что в электрическом конвекторе, выполненном из последовательно расположенных секций оребрения, соединенных между собой и представляющих собой литые алюминиевые конструкции, состоящие по меньшей мере из одного цилиндрического основания, перпендикулярно оси которого через его середину отходит ребристая панель, по меньшей мере одного нагревательного элемента и электрошнура, основания секций образуют по меньшей мере один сплошной цилиндрический канал для размещения нагревательного элемента, дополнительно содержит панель управления, при этом панель управления установлена на торцовой поверхности одной из крайних секций. Если конвектор содержит один цилиндрический канал, на панели управления установлены ручка регулятора температуры и индикаторная лампочка. В случае изготовления конвектора с двумя цилиндрическими каналами, на панели управления расположены два выключателя с встроенной индикацией и ручка регулятора температуры. Нагревательный элемент может представлять собой алюминиевый сердечник с залитым в нем трубчатым электрическим нагревателем (ТЭНом). Кроме этого, нагревательный элемент может представлять собой алюминиевый сердечник с продольным пазом на наружной поверхности, в котором размещены нагреватели на основе позисторной керамики. Помимо этого, нагревательный элемент может представлять собой алюминиевую трубу с закрепленным в ней ТЭНом. Нагревательный элемент может также представлять собой ТЭН, выполненный на слюдопластовом основании и установленный в алюминиевую трубу, либо непосредственно в цилиндрическом канале, образованном основаниями секций. Нагревательный элемент в виде ТЭНа может также быть установлен непосредственно в цилиндрическом канале, образованном основаниями секций. Конвектор может дополнительно содержать напольные опоры На фиг. 1 изображен вид спереди электрического конвектора с одним цилиндрическим каналом, на фиг. 2 - вид конвектора на фиг. 1 с торца крайней секции, где установлена панель управления, на фиг. 3 - вид конвектора на фиг. 1 сверху на фиг. 4 - вид А на фиг. 1. в случае, когда нагревательный элемент представляет собой алюминиевый сердечник с залитым в нем ТЭНом на фиг. 3 - вид А на фиг. 1 в случае, когда нагревательный элемент представляет собой алюминиевый сердечник с продольным пазом на наружной поверхности, в котором размещены нагреватели на основе позисторной керамики на фиг. 6 - вид А на фиг. 1, когда нагревательный элемент представляет собой алюминиевую трубу с закрепленным в ней ТЭНом на фиг. 7 - вид А на фиг. 1, когда ТЭН выполнен на слюдопластовом основании и установлен в алюминиевую трубу на фиг. 8 - вид А на фиг. 1, когда ТЭН выполнен на слюдопластовом основании и установлен непосредственно в цилиндрическом канале на фиг. 9 - вид А на фиг. 1, когда ТЭН установлен непосредственно в цилиндрическом канале на фиг. 10 - вид спереди конвектора с двумя цилиндрическими каналами на фиг. 11 - вид конвектора на фиг. 10 с торца крайней секции, где расположена панель управления. Электрический конвектор выполнен из последовательно расположенных секций 1 оребрения (фиг. 1), представляющих собой литые алюминиевые конструкции, состоящие 3 1189 из одного цилиндрического основания 2, перпендикулярно оси которого через его середину в вертикальном направлении отходит ребристая панель 3, ребра 4 которой, симметричные и перпендикулярные панели 3, формируют конвекционные каналы 5 (фиг. 3). Секции 1 соединены между собой цилиндрическими основаниями 2 и образуют сплошной цилиндрический канал, в котором размещен нагревательный элемент 6. Наружные ребра панели 3 по ширине незначительно меньше длины цилиндрического основания 2, поэтому в собранном виде наружные ребра конвектора образуют между собой незначительный зазор,способствующий очистке прибора от пыли. Подключение прибора к электросети осуществляется посредством шнура 7, который соединен с электрической схемой, с помощью элементов которой происходит управление рабочим циклом прибора. Ручка 8 регулятора температуры (фиг. 2) и индикаторная лампочка 9 вынесены на панель управления 10, которая установлена на торцовой поверхности одной из крайних секций 1 электроконвектора. Нагревательный элемент 6 может быть выполнен из алюминиевого сердечника 11 с залитым в нем ТЭНом 12 (фиг. 4). ТЭН 12 может быть установлен как в алюминиевой трубе 13(фиг. 6), так и в цилиндрическом канале непосредственно (фиг. 9). Кроме этого, нагревательный элемент 6 может представлять собой алюминиевый сердечник 14 с осевым пазом на наружной поверхности, в котором размещены нагреватели 15 на основе позисторной керамики (фиг. 5). Нагревательный элемент может представлять собой ТЭН 16, выполненный на слюдопластовом основании и установленный в алюминиевую трубу 13 (фиг. 7). ТЭН 16, выполненный на слюдопластовом основании, может устанавливаться непосредственно в цилиндрическом канале, образованном основаниями 2 секций 1 (фиг. 8). Электрический конвектор, изготовленный с двумя цилиндрическими каналами с вставленными в них нагревательными элементами, на панели управления 10 содержит два выключателя 17 с встроенной индикацией и ручку 8 регулятора температуры (фиг. 10-11). В стационарном исполнении конвектор устанавливается на стене посредством специальных кронштейнов. В случае напольного исполнения конвектор имеет опоры 18. Секции 1 жестко соединяются между собой либо посредством прессовой посадки на сердечник 11 (алюминиевую трубу 13), либо двумя шпильками 19, в случае установки ТЭНов непосредственно в цилиндрический канал. В конвекторе с одним цилиндрическим каналом регулятор температуры 20 включен последовательно в электрическую схему прибора, а нагревательный элемент 6 и индикаторная лампочка 9 - параллельно. Для приведения электроконвектора в рабочее состояние необходимо включить вилку электрошнура 7 в сеть переменного тока с номинальным напряжением 220 В. Поворотом ручки 8 регулятор температуры 20 устанавливается в положение, при котором загорается индикаторная лампочка 9. В течение 1520 мин, в зависимости от окружающей температуры, прибор выходит на рабочий режим. Поворотом ручки 8 добиваются комфортной температуры. Регулятор температуры 20 обеспечивает оптимальный температурный режим работы электроконвектора путем автоматического отключения и включения нагревателя, о чем свидетельствует отключение и включение индикаторной лампочки 10. Для увеличения тепловой мощности и более качественной регулировки теплоотдачи используются электрические конвекторы с двумя сплошными цилиндрическими каналами, в которых размещены нагревательные элементы 6. После включения в сеть шнура 7 последовательным включением выключателей 17 со встроенной индикацией добиваются увеличения мощности прибора. Регулировка температуры осуществляется посредством вращения ручки 8 регулятора температуры. При такой конструкции электроконвектора электрические компоненты, расположенные под панелью управления, включены в цепь следующим образом нагревательные элементы - параллельно, выключатели - последовательно в цепь каждого из нагревательных элементов. 4 1189 Увеличение тепловой эффективности полезной модели достигается за счет установки нагревательных элементов такой электрической мощности и развитой поверхности, которые обеспечивают максимальную теплоотдачу секций оребрения каждого варианта электроконвектора. Создание большой гаммы электрических конвекторов данной полезной модели (различные нагревательные элементы, различные варианты конструктивного объединения секций оребрения) позволяет сделать их доступными по цене для людей с различным достатком. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
