Зубочистка с нитью

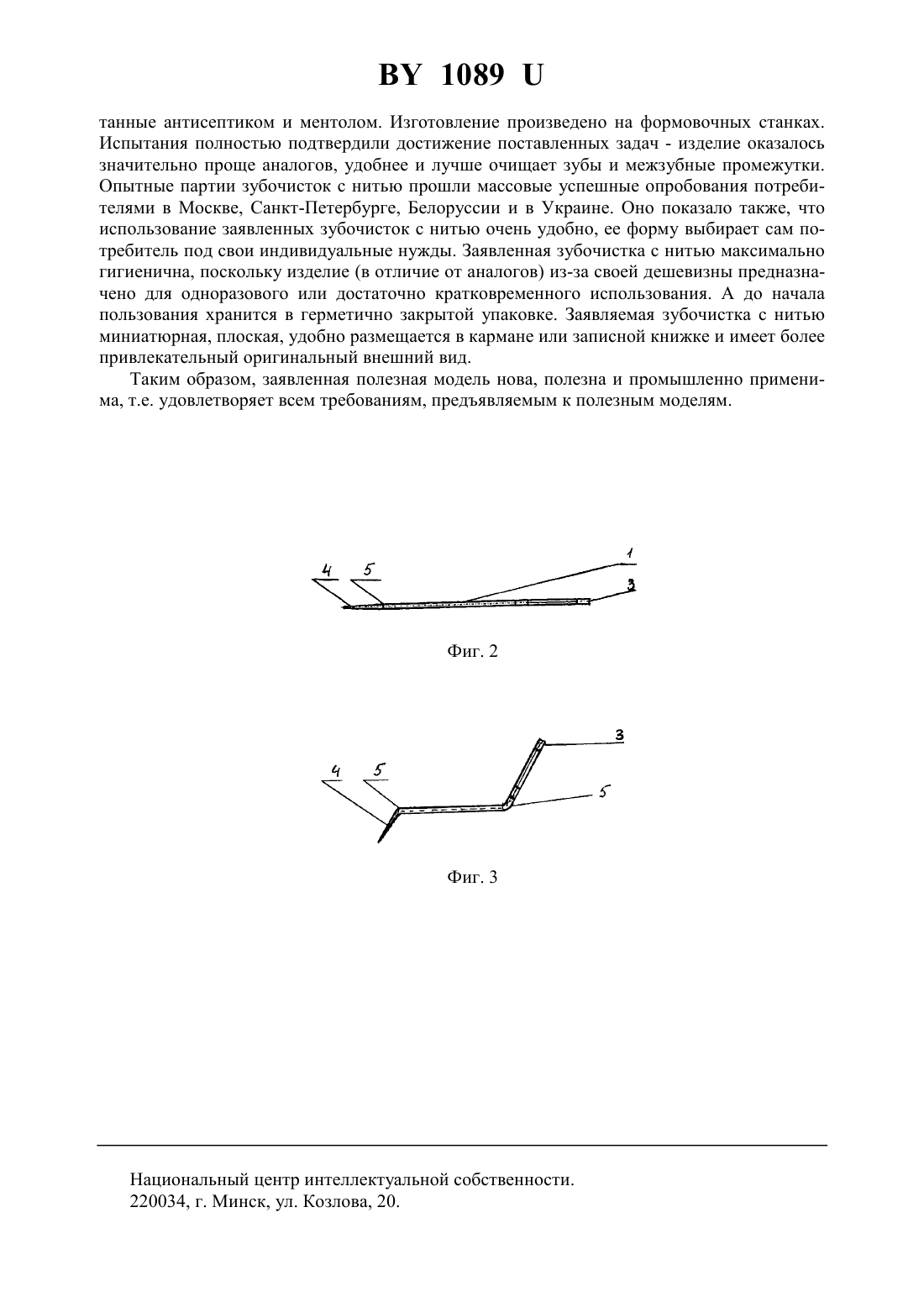

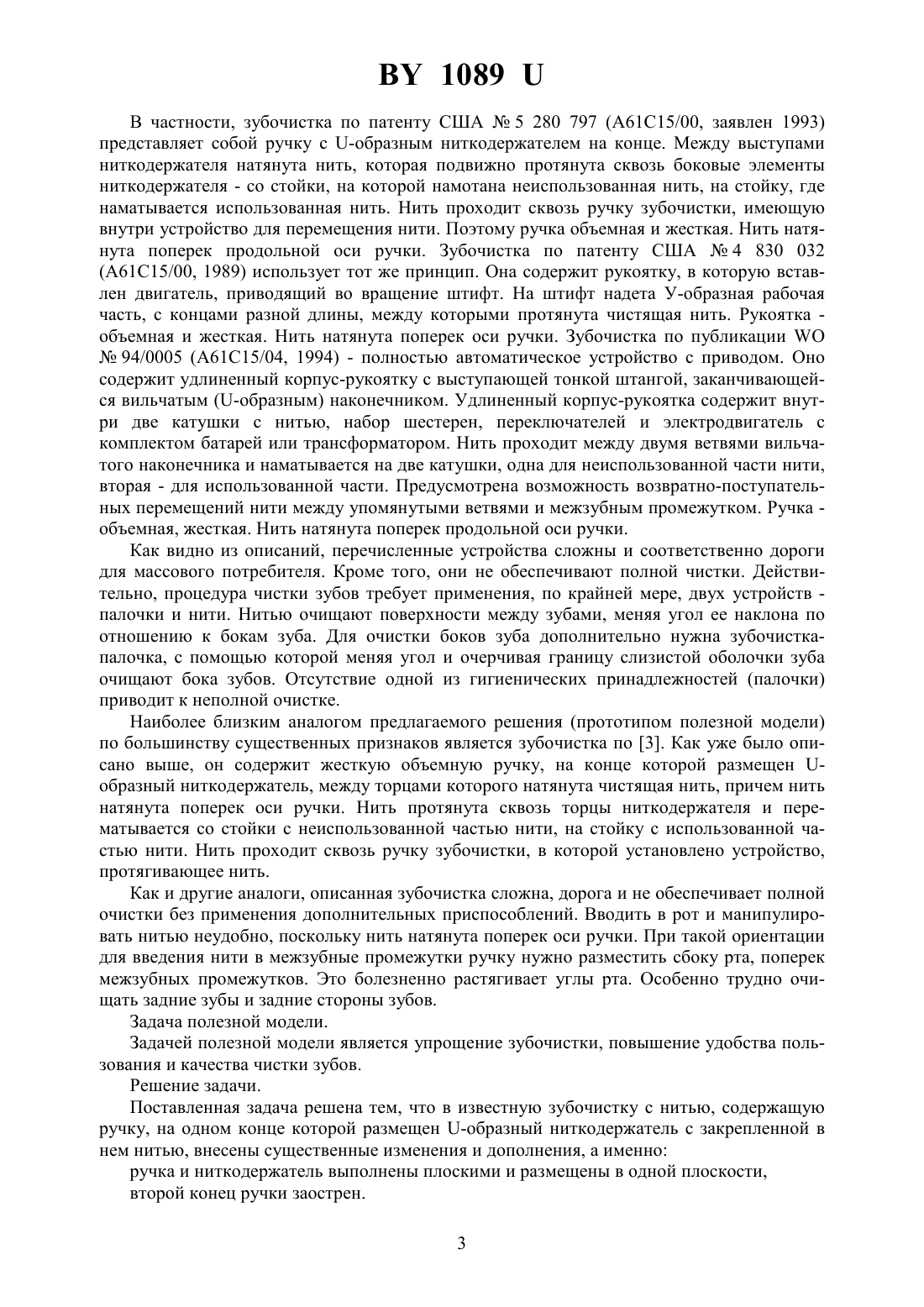

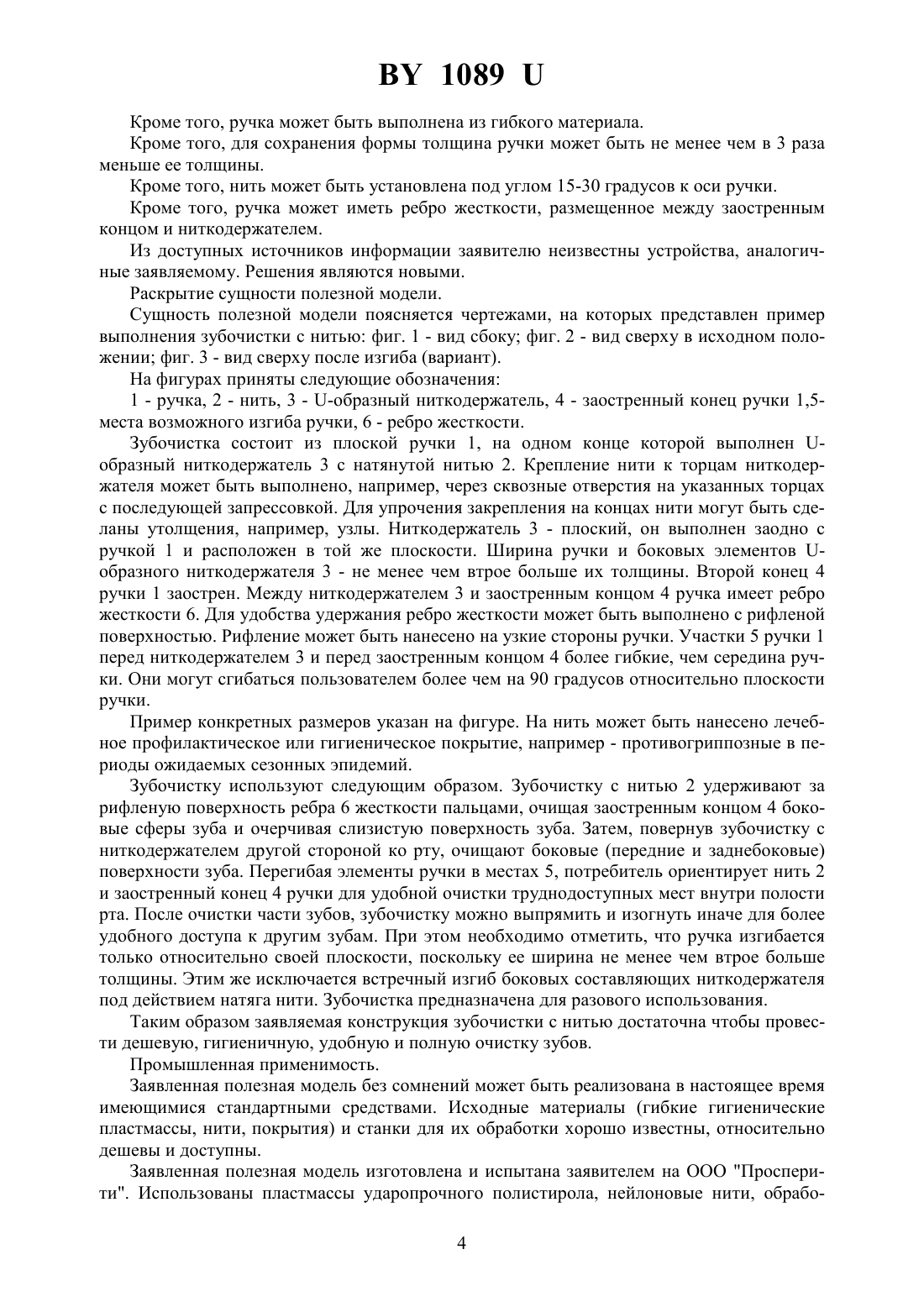

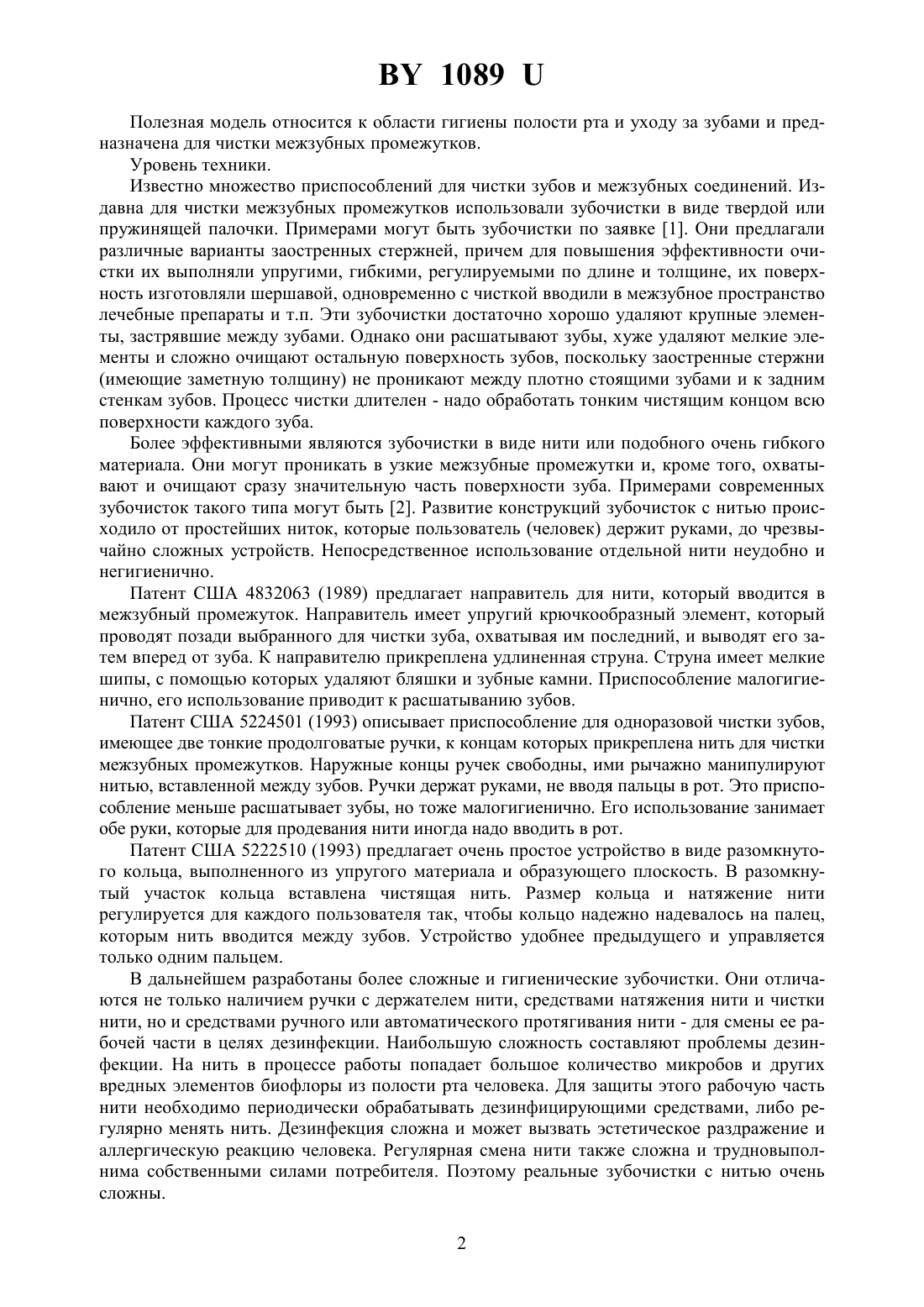

(72) Авторы Сардарян Гагик Липаритович Сардарян Меружан Липаритович(57) 1. Зубочистка с нитью, содержащая ручку, на одном конце которой размещен образный ниткодержатель с закрепленной в нем нитью, отличающаяся тем, что ручка и ниткодержатель выполнены плоскими и размещены в одной плоскости, а второй конец ручки заострен. 2. Устройство по п. 1, отличающееся тем, что ручка выполнена из гибкого материала. 3. Устройство по п. 1 или 2, отличающееся тем, что толщина ручки не менее чем в 3 раза меньше ее ширины. 4. Устройство по п. 1 или 2, или 3, отличающееся тем, что нить установлена под углом 15-30 градусов к оси ручки. 5. Устройство по п. 1 или 2, или 3, или 4, отличающееся тем, что ручка имеет ребро жесткости, размещенное между заостренным концом и ниткодержателем.(56) 1. ЕПВ 0354352 (1990), по патентам США 4832061 (1989) и 5283924 (1993). 2. Патенты США 5284169 (1992), 5280797 (1994), 5222510 (1993), 5224501 (1993),4830032 (1989), 4832062 (1989), 4832063 (1989) 4817642 (1989), 4817642 (1989), публикация 94/00075 (1994). 3. Патент США 5280797(заявлен 25.01.1993, опубликован 25.01.1994,и в Реферативном журнале Изобретения стран мира, вып. 7,13, 1995) (прототип). 1089 Полезная модель относится к области гигиены полости рта и уходу за зубами и предназначена для чистки межзубных промежутков. Уровень техники. Известно множество приспособлений для чистки зубов и межзубных соединений. Издавна для чистки межзубных промежутков использовали зубочистки в виде твердой или пружинящей палочки. Примерами могут быть зубочистки по заявке 1. Они предлагали различные варианты заостренных стержней, причем для повышения эффективности очистки их выполняли упругими, гибкими, регулируемыми по длине и толщине, их поверхность изготовляли шершавой, одновременно с чисткой вводили в межзубное пространство лечебные препараты и т.п. Эти зубочистки достаточно хорошо удаляют крупные элементы, застрявшие между зубами. Однако они расшатывают зубы, хуже удаляют мелкие элементы и сложно очищают остальную поверхность зубов, поскольку заостренные стержни(имеющие заметную толщину) не проникают между плотно стоящими зубами и к задним стенкам зубов. Процесс чистки длителен - надо обработать тонким чистящим концом всю поверхности каждого зуба. Более эффективными являются зубочистки в виде нити или подобного очень гибкого материала. Они могут проникать в узкие межзубные промежутки и, кроме того, охватывают и очищают сразу значительную часть поверхности зуба. Примерами современных зубочисток такого типа могут быть 2. Развитие конструкций зубочисток с нитью происходило от простейших ниток, которые пользователь (человек) держит руками, до чрезвычайно сложных устройств. Непосредственное использование отдельной нити неудобно и негигиенично. Патент США 4832063 (1989) предлагает направитель для нити, который вводится в межзубный промежуток. Направитель имеет упругий крючкообразный элемент, который проводят позади выбранного для чистки зуба, охватывая им последний, и выводят его затем вперед от зуба. К направителю прикреплена удлиненная струна. Струна имеет мелкие шипы, с помощью которых удаляют бляшки и зубные камни. Приспособление малогигиенично, его использование приводит к расшатыванию зубов. Патент США 5224501 (1993) описывает приспособление для одноразовой чистки зубов,имеющее две тонкие продолговатые ручки, к концам которых прикреплена нить для чистки межзубных промежутков. Наружные концы ручек свободны, ими рычажно манипулируют нитью, вставленной между зубов. Ручки держат руками, не вводя пальцы в рот. Это приспособление меньше расшатывает зубы, но тоже малогигиенично. Его использование занимает обе руки, которые для продевания нити иногда надо вводить в рот. Патент США 5222510 (1993) предлагает очень простое устройство в виде разомкнутого кольца, выполненного из упругого материала и образующего плоскость. В разомкнутый участок кольца вставлена чистящая нить. Размер кольца и натяжение нити регулируется для каждого пользователя так, чтобы кольцо надежно надевалось на палец,которым нить вводится между зубов. Устройство удобнее предыдущего и управляется только одним пальцем. В дальнейшем разработаны более сложные и гигиенические зубочистки. Они отличаются не только наличием ручки с держателем нити, средствами натяжения нити и чистки нити, но и средствами ручного или автоматического протягивания нити - для смены ее рабочей части в целях дезинфекции. Наибольшую сложность составляют проблемы дезинфекции. На нить в процессе работы попадает большое количество микробов и других вредных элементов биофлоры из полости рта человека. Для защиты этого рабочую часть нити необходимо периодически обрабатывать дезинфицирующими средствами, либо регулярно менять нить. Дезинфекция сложна и может вызвать эстетическое раздражение и аллергическую реакцию человека. Регулярная смена нити также сложна и трудновыполнима собственными силами потребителя. Поэтому реальные зубочистки с нитью очень сложны. 2 1089 В частности, зубочистка по патенту США 5 280 797 (А 61 С 15/00, заявлен 1993) представляет собой ручку с -образным ниткодержателем на конце. Между выступами ниткодержателя натянута нить, которая подвижно протянута сквозь боковые элементы ниткодержателя - со стойки, на которой намотана неиспользованная нить, на стойку, где наматывается использованная нить. Нить проходит сквозь ручку зубочистки, имеющую внутри устройство для перемещения нити. Поэтому ручка объемная и жесткая. Нить натянута поперек продольной оси ручки. Зубочистка по патенту США 4 830 032(А 61 С 15/00, 1989) использует тот же принцип. Она содержит рукоятку, в которую вставлен двигатель, приводящий во вращение штифт. На штифт надета У-образная рабочая часть, с концами разной длины, между которыми протянута чистящая нить. Рукоятка объемная и жесткая. Нить натянута поперек оси ручки. Зубочистка по публикации 94/0005 (А 61 С 15/04, 1994) - полностью автоматическое устройство с приводом. Оно содержит удлиненный корпус-рукоятку с выступающей тонкой штангой, заканчивающейся вильчатым (-образным) наконечником. Удлиненный корпус-рукоятка содержит внутри две катушки с нитью, набор шестерен, переключателей и электродвигатель с комплектом батарей или трансформатором. Нить проходит между двумя ветвями вильчатого наконечника и наматывается на две катушки, одна для неиспользованной части нити,вторая - для использованной части. Предусмотрена возможность возвратно-поступательных перемещений нити между упомянутыми ветвями и межзубным промежутком. Ручка объемная, жесткая. Нить натянута поперек продольной оси ручки. Как видно из описаний, перечисленные устройства сложны и соответственно дороги для массового потребителя. Кроме того, они не обеспечивают полной чистки. Действительно, процедура чистки зубов требует применения, по крайней мере, двух устройств палочки и нити. Нитью очищают поверхности между зубами, меняя угол ее наклона по отношению к бокам зуба. Для очистки боков зуба дополнительно нужна зубочисткапалочка, с помощью которой меняя угол и очерчивая границу слизистой оболочки зуба очищают бока зубов. Отсутствие одной из гигиенических принадлежностей (палочки) приводит к неполной очистке. Наиболее близким аналогом предлагаемого решения (прототипом полезной модели) по большинству существенных признаков является зубочистка по 3. Как уже было описано выше, он содержит жесткую объемную ручку, на конце которой размещен образный ниткодержатель, между торцами которого натянута чистящая нить, причем нить натянута поперек оси ручки. Нить протянута сквозь торцы ниткодержателя и перематывается со стойки с неиспользованной частью нити, на стойку с использованной частью нити. Нить проходит сквозь ручку зубочистки, в которой установлено устройство,протягивающее нить. Как и другие аналоги, описанная зубочистка сложна, дорога и не обеспечивает полной очистки без применения дополнительных приспособлений. Вводить в рот и манипулировать нитью неудобно, поскольку нить натянута поперек оси ручки. При такой ориентации для введения нити в межзубные промежутки ручку нужно разместить сбоку рта, поперек межзубных промежутков. Это болезненно растягивает углы рта. Особенно трудно очищать задние зубы и задние стороны зубов. Задача полезной модели. Задачей полезной модели является упрощение зубочистки, повышение удобства пользования и качества чистки зубов. Решение задачи. Поставленная задача решена тем, что в известную зубочистку с нитью, содержащую ручку, на одном конце которой размещен -образный ниткодержатель с закрепленной в нем нитью, внесены существенные изменения и дополнения, а именно ручка и ниткодержатель выполнены плоскими и размещены в одной плоскости,второй конец ручки заострен. 3 1089 Кроме того, ручка может быть выполнена из гибкого материала. Кроме того, для сохранения формы толщина ручки может быть не менее чем в 3 раза меньше ее толщины. Кроме того, нить может быть установлена под углом 15-30 градусов к оси ручки. Кроме того, ручка может иметь ребро жесткости, размещенное между заостренным концом и ниткодержателем. Из доступных источников информации заявителю неизвестны устройства, аналогичные заявляемому. Решения являются новыми. Раскрытие сущности полезной модели. Сущность полезной модели поясняется чертежами, на которых представлен пример выполнения зубочистки с нитью фиг. 1 - вид сбоку фиг. 2 - вид сверху в исходном положении фиг. 3 - вид сверху после изгиба (вариант). На фигурах приняты следующие обозначения 1 - ручка, 2 - нить, 3 - -образный ниткодержатель, 4 - заостренный конец ручки 1,5 места возможного изгиба ручки, 6 - ребро жесткости. Зубочистка состоит из плоской ручки 1, на одном конце которой выполнен образный ниткодержатель 3 с натянутой нитью 2. Крепление нити к торцам ниткодержателя может быть выполнено, например, через сквозные отверстия на указанных торцах с последующей запрессовкой. Для упрочения закрепления на концах нити могут быть сделаны утолщения, например, узлы. Ниткодержатель 3 - плоский, он выполнен заодно с ручкой 1 и расположен в той же плоскости. Ширина ручки и боковых элементов образного ниткодержателя 3 - не менее чем втрое больше их толщины. Второй конец 4 ручки 1 заострен. Между ниткодержателем 3 и заостренным концом 4 ручка имеет ребро жесткости 6. Для удобства удержания ребро жесткости может быть выполнено с рифленой поверхностью. Рифление может быть нанесено на узкие стороны ручки. Участки 5 ручки 1 перед ниткодержателем 3 и перед заостренным концом 4 более гибкие, чем середина ручки. Они могут сгибаться пользователем более чем на 90 градусов относительно плоскости ручки. Пример конкретных размеров указан на фигуре. На нить может быть нанесено лечебное профилактическое или гигиеническое покрытие, например - противогриппозные в периоды ожидаемых сезонных эпидемий. Зубочистку используют следующим образом. Зубочистку с нитью 2 удерживают за рифленую поверхность ребра 6 жесткости пальцами, очищая заостренным концом 4 боковые сферы зуба и очерчивая слизистую поверхность зуба. Затем, повернув зубочистку с ниткодержателем другой стороной ко рту, очищают боковые (передние и заднебоковые) поверхности зуба. Перегибая элементы ручки в местах 5, потребитель ориентирует нить 2 и заостренный конец 4 ручки для удобной очистки труднодоступных мест внутри полости рта. После очистки части зубов, зубочистку можно выпрямить и изогнуть иначе для более удобного доступа к другим зубам. При этом необходимо отметить, что ручка изгибается только относительно своей плоскости, поскольку ее ширина не менее чем втрое больше толщины. Этим же исключается встречный изгиб боковых составляющих ниткодержателя под действием натяга нити. Зубочистка предназначена для разового использования. Таким образом заявляемая конструкция зубочистки с нитью достаточна чтобы провести дешевую, гигиеничную, удобную и полную очистку зубов. Промышленная применимость. Заявленная полезная модель без сомнений может быть реализована в настоящее время имеющимися стандартными средствами. Исходные материалы (гибкие гигиенические пластмассы, нити, покрытия) и станки для их обработки хорошо известны, относительно дешевы и доступны. Заявленная полезная модель изготовлена и испытана заявителем на ООО Просперити. Использованы пластмассы ударопрочного полистирола, нейлоновые нити, обрабо 4 1089 танные антисептиком и ментолом. Изготовление произведено на формовочных станках. Испытания полностью подтвердили достижение поставленных задач - изделие оказалось значительно проще аналогов, удобнее и лучше очищает зубы и межзубные промежутки. Опытные партии зубочисток с нитью прошли массовые успешные опробования потребителями в Москве, Санкт-Петербурге, Белоруссии и в Украине. Оно показало также, что использование заявленных зубочисток с нитью очень удобно, ее форму выбирает сам потребитель под свои индивидуальные нужды. Заявленная зубочистка с нитью максимально гигиенична, поскольку изделие (в отличие от аналогов) из-за своей дешевизны предназначено для одноразового или достаточно кратковременного использования. А до начала пользования хранится в герметично закрытой упаковке. Заявляемая зубочистка с нитью миниатюрная, плоская, удобно размещается в кармане или записной книжке и имеет более привлекательный оригинальный внешний вид. Таким образом, заявленная полезная модель нова, полезна и промышленно применима, т.е. удовлетворяет всем требованиям, предъявляемым к полезным моделям. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
