Зажим с постоянно параллельными губками

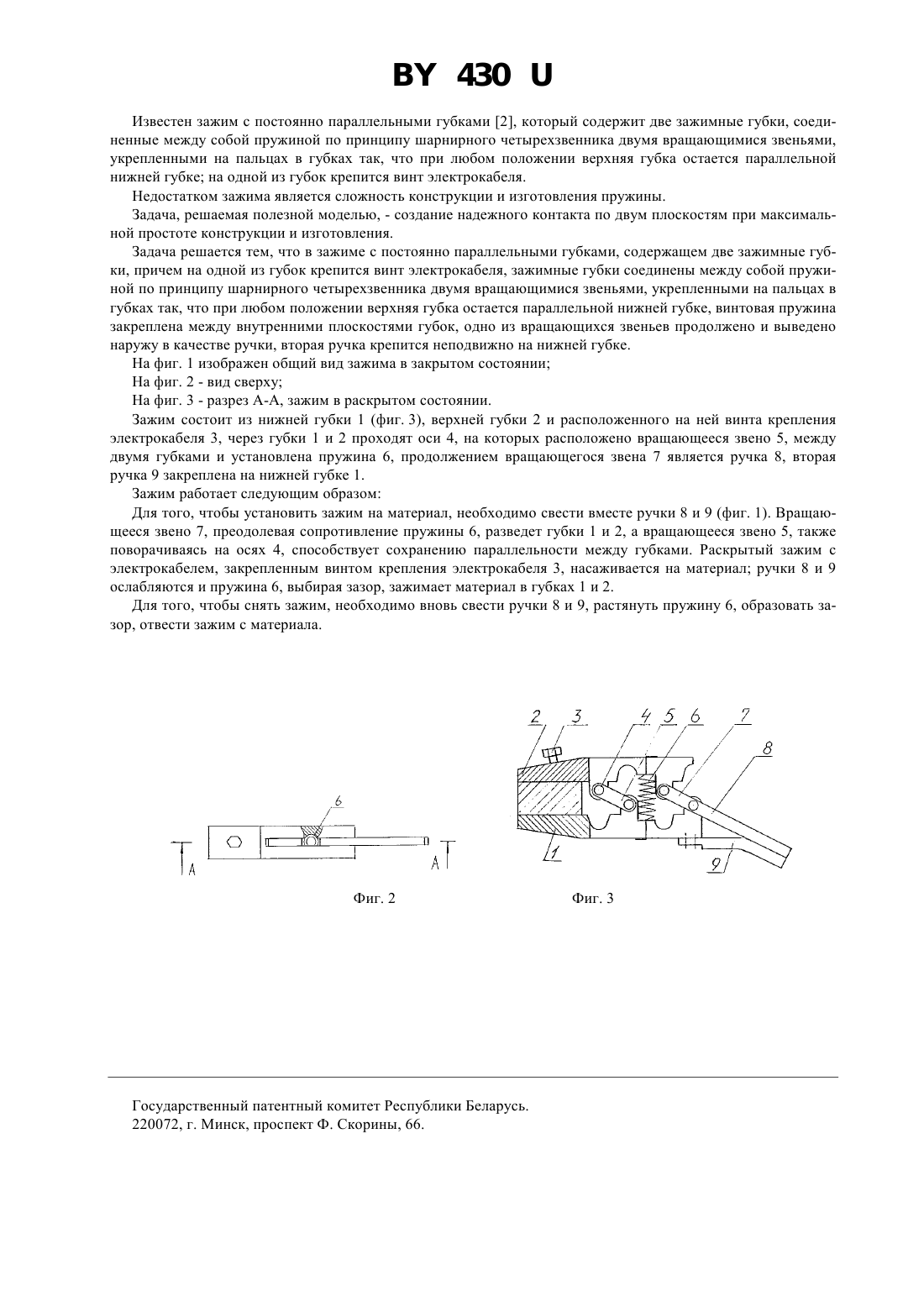

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Зажим с постоянно параллельными губками, содержащий две зажимные губки, соединенные между собой пружиной по принципу шарнирного четырехзвенника двумя вращающимися звеньями, укрепленными на пальцах в губках так, что при любом положении верхняя губка остается параллельной нижней губке, на одной из губок крепится винт электрокабеля, отличающийся тем, что винтовая пружина закреплена между внутренними плоскостями губок, одно из вращающихся звеньев продолжено и выведено наружу в качестве ручки, вторая ручка крепится неподвижно на нижней губке. Предполагаемая полезная модель Зажим с постоянно параллельными губками относится к сварке, к зажимам, используемым для присоединения детали или земляного провода к электрической цепи. Известен зажим присоединения детали ( ) 1 по принципу бельевой прищепки, где контакт осуществляется с одной стороны по плоскости, с другой - по линии. Зажим имеет две губки, ось,пружину, прост в обращении. Фиг. 1 Недостатком устройства является малая площадь контакта (половину из возможной). 430 Известен зажим с постоянно параллельными губками 2, который содержит две зажимные губки, соединенные между собой пружиной по принципу шарнирного четырехзвенника двумя вращающимися звеньями,укрепленными на пальцах в губках так, что при любом положении верхняя губка остается параллельной нижней губке на одной из губок крепится винт электрокабеля. Недостатком зажима является сложность конструкции и изготовления пружины. Задача, решаемая полезной моделью, - создание надежного контакта по двум плоскостям при максимальной простоте конструкции и изготовления. Задача решается тем, что в зажиме с постоянно параллельными губками, содержащем две зажимные губки, причем на одной из губок крепится винт электрокабеля, зажимные губки соединены между собой пружиной по принципу шарнирного четырехзвенника двумя вращающимися звеньями, укрепленными на пальцах в губках так, что при любом положении верхняя губка остается параллельной нижней губке, винтовая пружина закреплена между внутренними плоскостями губок, одно из вращающихся звеньев продолжено и выведено наружу в качестве ручки, вторая ручка крепится неподвижно на нижней губке. На фиг. 1 изображен общий вид зажима в закрытом состоянии На фиг. 2 - вид сверху На фиг. 3 - разрез А-А, зажим в раскрытом состоянии. Зажим состоит из нижней губки 1 (фиг. 3), верхней губки 2 и расположенного на ней винта крепления электрокабеля 3, через губки 1 и 2 проходят оси 4, на которых расположено вращающееся звено 5, между двумя губками и установлена пружина 6, продолжением вращающегося звена 7 является ручка 8, вторая ручка 9 закреплена на нижней губке 1. Зажим работает следующим образом Для того, чтобы установить зажим на материал, необходимо свести вместе ручки 8 и 9 (фиг. 1). Вращающееся звено 7, преодолевая сопротивление пружины 6, разведет губки 1 и 2, а вращающееся звено 5, также поворачиваясь на осях 4, способствует сохранению параллельности между губками. Раскрытый зажим с электрокабелем, закрепленным винтом крепления электрокабеля 3, насаживается на материал ручки 8 и 9 ослабляются и пружина 6, выбирая зазор, зажимает материал в губках 1 и 2. Для того, чтобы снять зажим, необходимо вновь свести ручки 8 и 9, растянуть пружину 6, образовать зазор, отвести зажим с материала. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
