Трикотажный материал

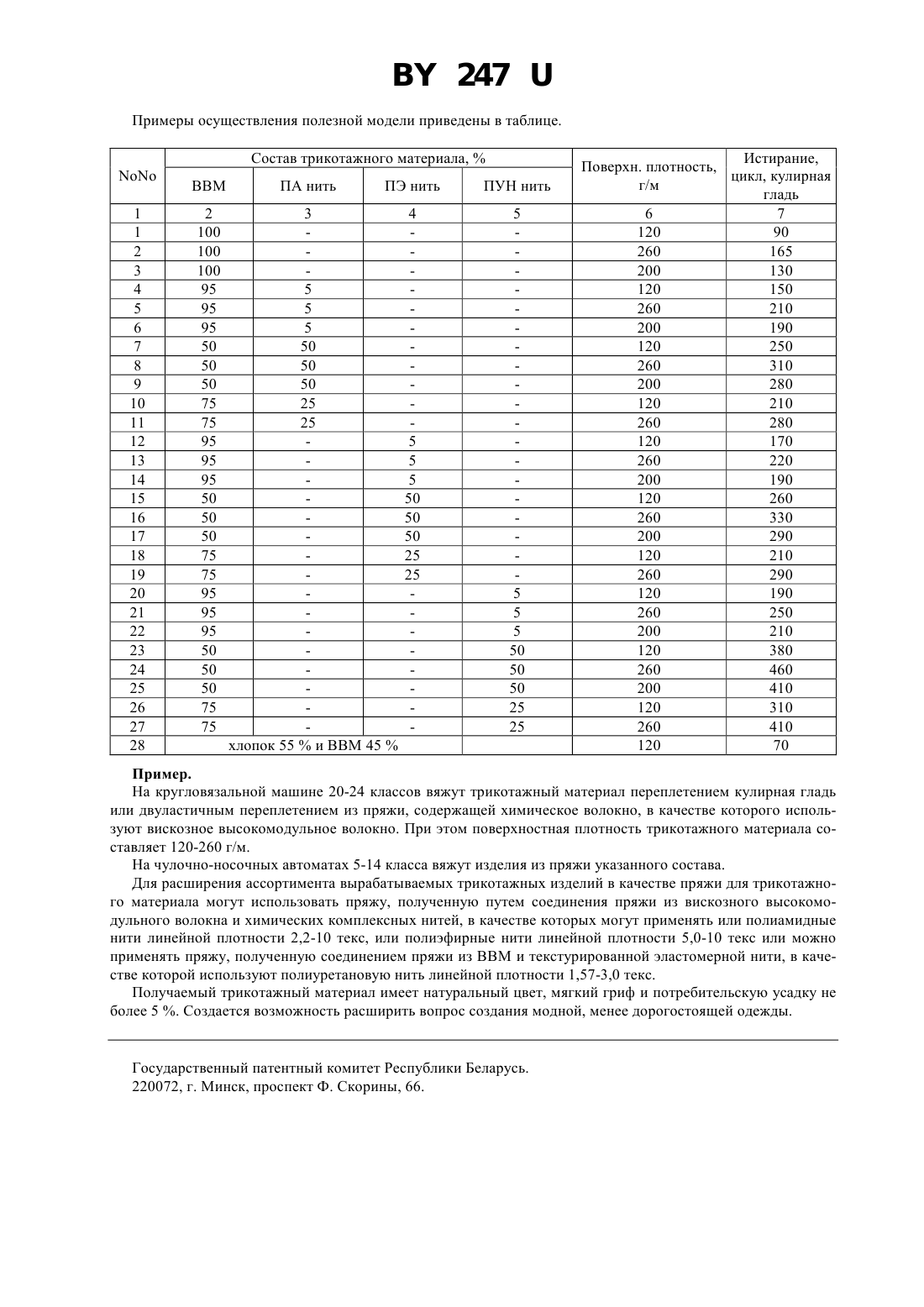

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Орлова Надежда Петровна,Лаврентьева Екатерина Петровна(57) Трикотажный материал, петли которого образованы из пряжи, содержащей химическое волокно, отличающийся тем, что в качестве химического волокна используют вискозное высокомодульное волокно или пряжу, полученную соединением пряжи из вискозного высокомодульного волокна и химической комплексной нити или текстурированной эластомерной нити при соотношении компонентов, мас.вискозное высокомодульное волокно 50-95 химическая комплексная нить или текстурированная эластомерная нить 5-50,при этом поверхностная плотность трикотажного материала на 10 мм составляет 120-260 г/м.(56) 1. ГОСТ 26667-85. Полезная модель относится к трикотажному производству, в частности к производству трикотажного полотна, предназначенного для изготовления трикотажных изделий бельевого, спортивного назначения, чулочно-носочного ассортимента и других трикотажных изделий, получаемых на вязальном оборудовании. Известно трикотажное полотно для верхних и перчаточных изделий, для получения которых используют пряжу, содержащую хлопок и химическое волокно, в качестве которого используют вискозное волокно 1. Недостаток известного технического решения - использование натурального импортируемого сырья(хлопка) при получении трикотажного материала, который требует его последующей отделки, например крашения, отделки для придания свойств формоустойчивости и других потребительских свойств, таких, как усадка, истирание, имеющих первостепенное значение при петлеобразовании трикотажного материала из указанной пряжи. Технический результат данной полезной модели - снижение себестоимости изготавливаемых изделий при сохранении потребительских свойств и расширении ассортимента изготавливаемых изделий. Этот результат в трикотажном материале, петли которого образованы из пряжи, содержащей химическое волокно, достигается за счет того, что в качестве химического волокна используют вискозное высокомодульное волокно (ВВМ), а также может быть использована пряжа, полученная путем соединения пряжи из вискозного высокомодульного волокна и химической комплексной или текстурированной эластомерной нити при соотношении компонентов, мас.ВВМ - 50-95 и химическая комплексная или текстурированная эластомерная нить - 5-50, при этом поверхностная плотность трикотажного материала на 10 мм составляет 120-260 г/м. В качестве химической комплексной нити используют или полиамидную нить линейной плотности 2,2-10 текс, или полиэфирную нить линейной плотности 5,0-10 текс, а в качстве эластомерной текстурированной нити могут использовать полиуретановую нить линейной плотности 1,57-3,0 текс. Использование вискозного высокомодульного волокна для пряжи, предназначенной для изготовления трикотажного материала, а также пряжи, полученной соединением пряжи из вискозного высокомодульного волокна и химической комплексной нити или текстурированной эластомерной нити, определенной поверхностной плотности позволит обеспечить достижение технического результата, указанного в формуле полезной модели. 247 Примеры осуществления полезной модели приведены в таблице. Состав трикотажного материала,Пример. На кругловязальной машине 20-24 классов вяжут трикотажный материал переплетением кулирная гладь или двуластичным переплетением из пряжи, содержащей химическое волокно, в качестве которого используют вискозное высокомодульное волокно. При этом поверхностная плотность трикотажного материала составляет 120-260 г/м. На чулочно-носочных автоматах 5-14 класса вяжут изделия из пряжи указанного состава. Для расширения ассортимента вырабатываемых трикотажных изделий в качестве пряжи для трикотажного материала могут использовать пряжу, полученную путем соединения пряжи из вискозного высокомодульного волокна и химических комплексных нитей, в качестве которых могут применять или полиамидные нити линейной плотности 2,2-10 текс, или полиэфирные нити линейной плотности 5,0-10 текс или можно применять пряжу, полученную соединением пряжи из ВВМ и текстурированной эластомерной нити, в качестве которой используют полиуретановую нить линейной плотности 1,57-3,0 текс. Получаемый трикотажный материал имеет натуральный цвет, мягкий гриф и потребительскую усадку не более 5 . Создается возможность расширить вопрос создания модной, менее дорогостоящей одежды. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
