Тест-зонд для диагностики Helicobacter pylori в ротовой полости

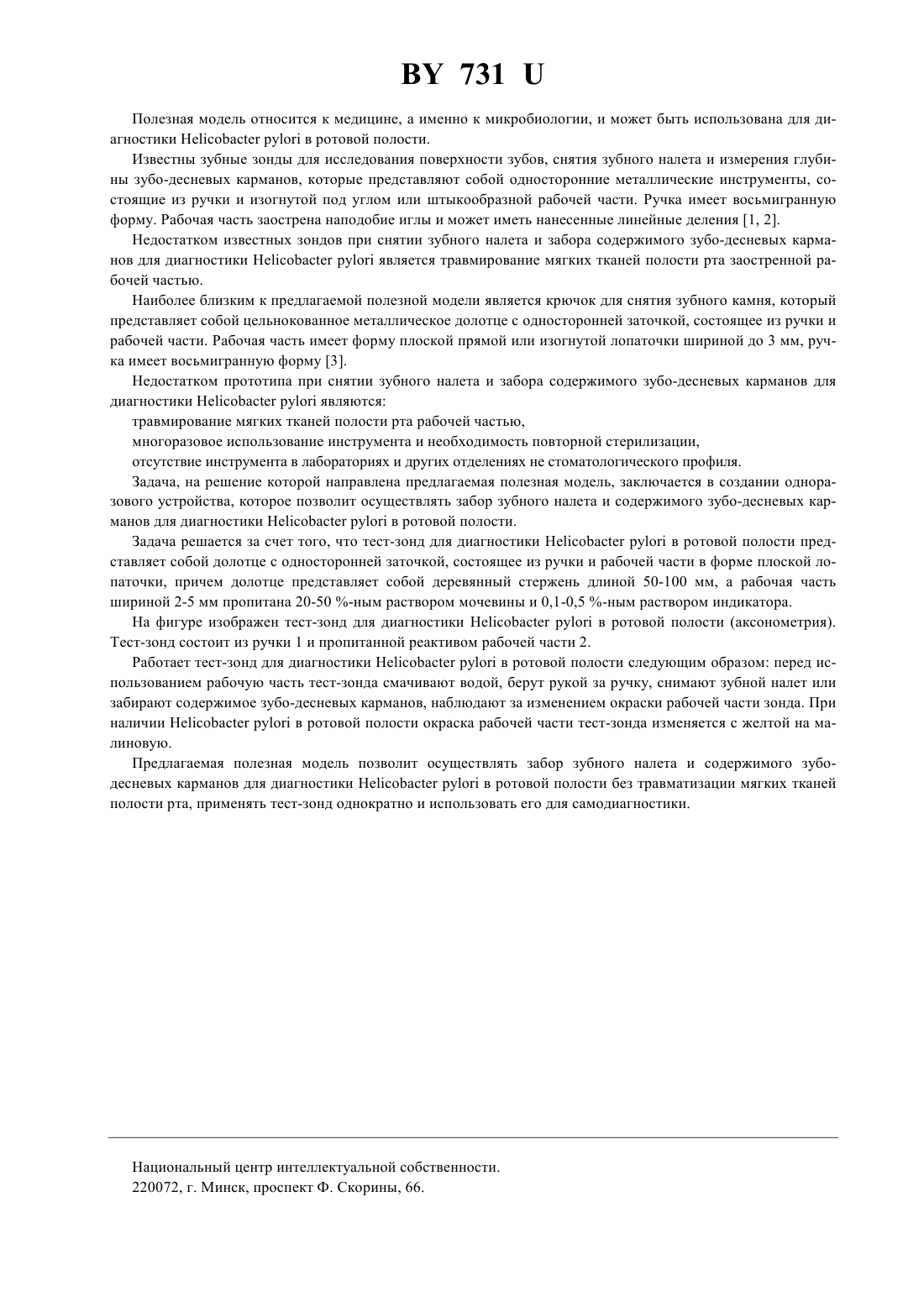

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Тест-зонд для диагностикив ротовой полости представляет собой долотце с односторонней заточкой, состоящее из ручки и рабочей части в форме плоской лопаточки, отличающийся тем, что долотце представляет собой деревянный стержень длиной 50-100 мм, а рабочая часть шириной 2-5 мм пропитана 20-50 -ным раствором мочевины и 0,1-0,5 -ным раствором индикатора.(56) 1. Крендаль П.Е., Кабатов Ю.Ф. Медицинское товароведение. - М. Медицина, 1974. - С. 306. 2. Магид Е.А., Мухин Н.А. Атлас по фантомному курсу в терапевтической стоматологии. - М. Медицина,1981. - С. 88-89. 3. Крендаль П.Е., Кабатов Ю.Ф. Медицинское товароведение. - М. Медицина, 1974. - С. 305 (прототип). 731 Полезная модель относится к медицине, а именно к микробиологии, и может быть использована для диагностикив ротовой полости. Известны зубные зонды для исследования поверхности зубов, снятия зубного налета и измерения глубины зубо-десневых карманов, которые представляют собой односторонние металлические инструменты, состоящие из ручки и изогнутой под углом или штыкообразной рабочей части. Ручка имеет восьмигранную форму. Рабочая часть заострена наподобие иглы и может иметь нанесенные линейные деления 1, 2. Недостатком известных зондов при снятии зубного налета и забора содержимого зубо-десневых карманов для диагностикиявляется травмирование мягких тканей полости рта заостренной рабочей частью. Наиболее близким к предлагаемой полезной модели является крючок для снятия зубного камня, который представляет собой цельнокованное металлическое долотце с односторонней заточкой, состоящее из ручки и рабочей части. Рабочая часть имеет форму плоской прямой или изогнутой лопаточки шириной до 3 мм, ручка имеет восьмигранную форму 3. Недостатком прототипа при снятии зубного налета и забора содержимого зубо-десневых карманов для диагностикиявляются травмирование мягких тканей полости рта рабочей частью,многоразовое использование инструмента и необходимость повторной стерилизации,отсутствие инструмента в лабораториях и других отделениях не стоматологического профиля. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании одноразового устройства, которое позволит осуществлять забор зубного налета и содержимого зубо-десневых карманов для диагностикив ротовой полости. Задача решается за счет того, что тест-зонд для диагностикив ротовой полости представляет собой долотце с односторонней заточкой, состоящее из ручки и рабочей части в форме плоской лопаточки, причем долотце представляет собой деревянный стержень длиной 50-100 мм, а рабочая часть шириной 2-5 мм пропитана 20-50 -ным раствором мочевины и 0,1-0,5 -ным раствором индикатора. На фигуре изображен тест-зонд для диагностикив ротовой полости (аксонометрия). Тест-зонд состоит из ручки 1 и пропитанной реактивом рабочей части 2. Работает тест-зонд для диагностикив ротовой полости следующим образом перед использованием рабочую часть тест-зонда смачивают водой, берут рукой за ручку, снимают зубной налет или забирают содержимое зубо-десневых карманов, наблюдают за изменением окраски рабочей части зонда. При наличиив ротовой полости окраска рабочей части тест-зонда изменяется с желтой на малиновую. Предлагаемая полезная модель позволит осуществлять забор зубного налета и содержимого зубодесневых карманов для диагностикив ротовой полости без травматизации мягких тканей полости рта, применять тест-зонд однократно и использовать его для самодиагностики. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
