Регулятор давления
Номер патента: U 1091
Опубликовано: 30.12.2003
Авторы: Асташонок Григорий Николаевич, Кулыба Василий Наумович, Марковец Леонид Борисович
Текст

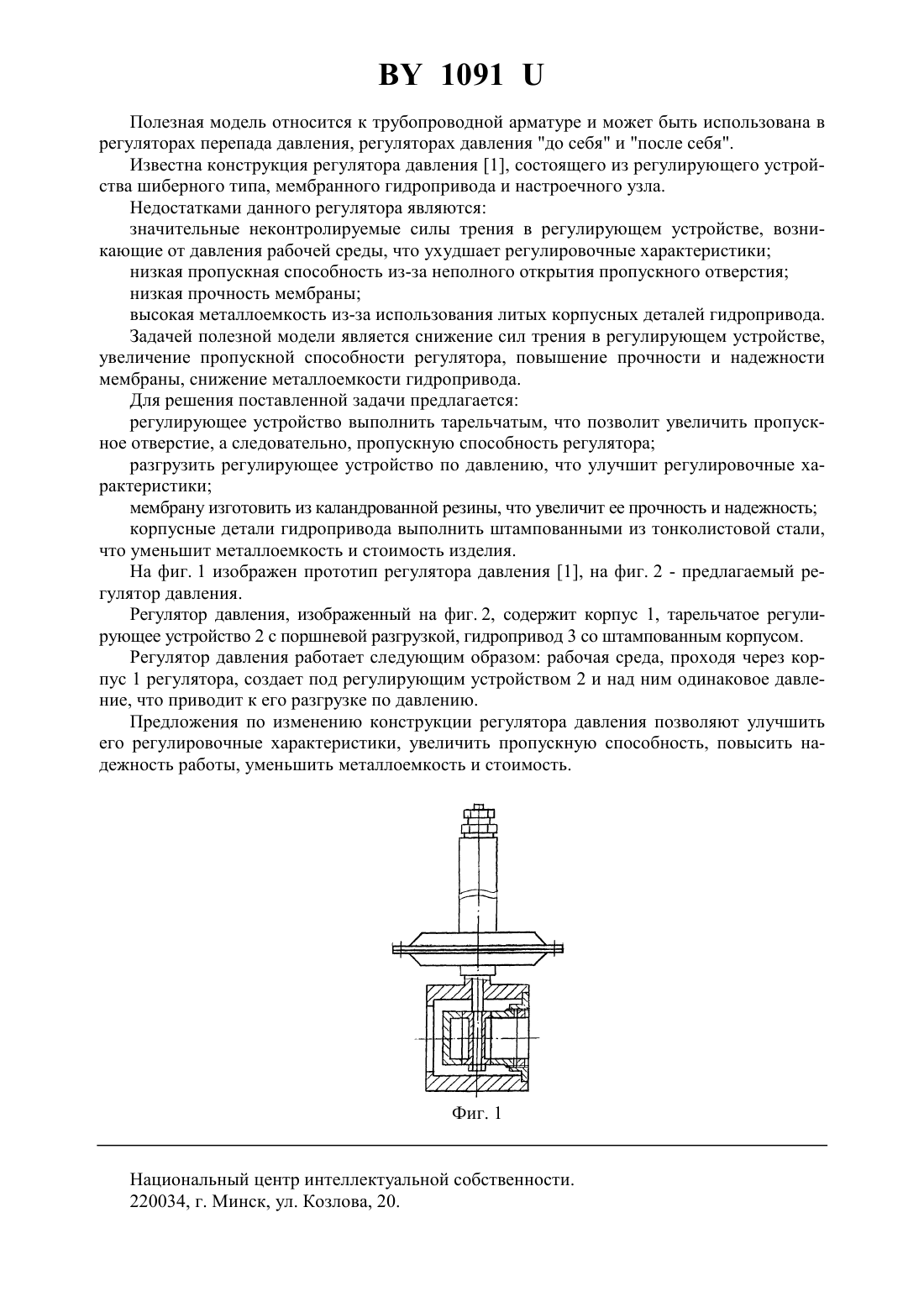

(72) Авторы Марковец Леонид Борисович Асташонок Григорий Николаевич Кулыба Василий Наумович(57) Регулятор давления, отличающийся тем, что регулирующее устройство выполнено тарельчатым с поршневой разгрузкой, мембрана изготовлена из каландрованной резины, а корпус - штампованным из тонколистовой стали. 1091 Полезная модель относится к трубопроводной арматуре и может быть использована в регуляторах перепада давления, регуляторах давления до себя и после себя. Известна конструкция регулятора давления 1, состоящего из регулирующего устройства шиберного типа, мембранного гидропривода и настроечного узла. Недостатками данного регулятора являются значительные неконтролируемые силы трения в регулирующем устройстве, возникающие от давления рабочей среды, что ухудшает регулировочные характеристики низкая пропускная способность из-за неполного открытия пропускного отверстия низкая прочность мембраны высокая металлоемкость из-за использования литых корпусных деталей гидропривода. Задачей полезной модели является снижение сил трения в регулирующем устройстве,увеличение пропускной способности регулятора, повышение прочности и надежности мембраны, снижение металлоемкости гидропривода. Для решения поставленной задачи предлагается регулирующее устройство выполнить тарельчатым, что позволит увеличить пропускное отверстие, а следовательно, пропускную способность регулятора разгрузить регулирующее устройство по давлению, что улучшит регулировочные характеристики мембрану изготовить из каландрованной резины, что увеличит ее прочность и надежность корпусные детали гидропривода выполнить штампованными из тонколистовой стали,что уменьшит металлоемкость и стоимость изделия. На фиг. 1 изображен прототип регулятора давления 1, на фиг. 2 - предлагаемый регулятор давления. Регулятор давления, изображенный на фиг. 2, содержит корпус 1, тарельчатое регулирующее устройство 2 с поршневой разгрузкой, гидропривод 3 со штампованным корпусом. Регулятор давления работает следующим образом рабочая среда, проходя через корпус 1 регулятора, создает под регулирующим устройством 2 и над ним одинаковое давление, что приводит к его разгрузке по давлению. Предложения по изменению конструкции регулятора давления позволяют улучшить его регулировочные характеристики, увеличить пропускную способность, повысить надежность работы, уменьшить металлоемкость и стоимость. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: G05B 11/60
Код ссылки
