Флакон для лекарственных препаратов

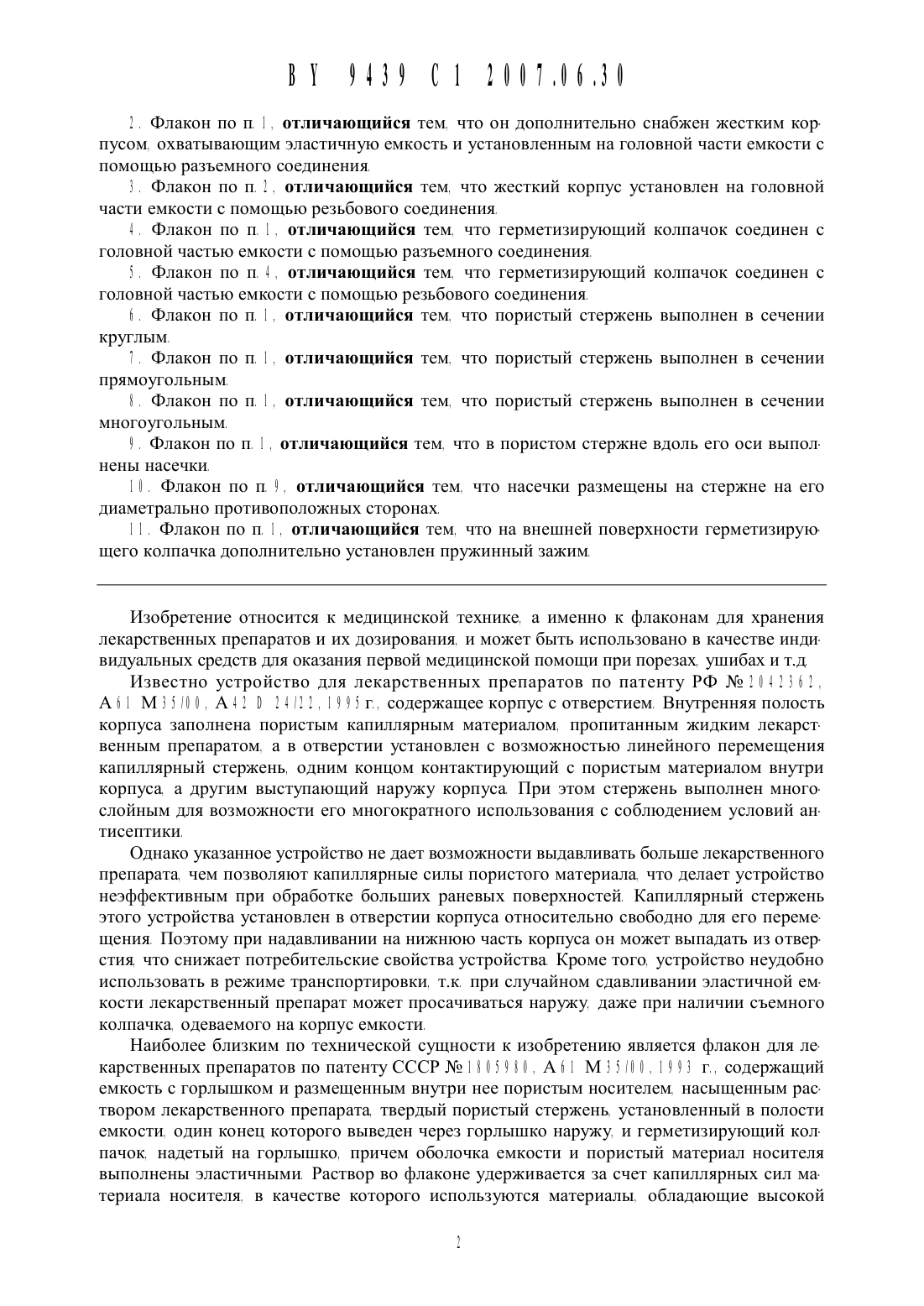

ФЛАКОН ДЛЯ ЛЕКАРСТВЕННЫХ ПРЕПАРАТОВ77 3 7 Патентообладатели Денисов Владимир Николаевич Затулякин Артур Влади 7 . мировиЧ 7 КГ 7 7 75675 Е 770590 А 3.7993 1 .аявители Денисов Владимир НиКо- 77 лаевиЧ Затулякин Артур Владими- 77 рович 7 К Г 7 Ъ 77 2) Авторы Денисов Владимир НиКо- ГлаевиЧ Затулякин Артур Владимирович Березин Григорий Григорьевич 7 К Г 77 Флакон ДЛЯ лекарственных Препаратов. содержащий ЭЛЗСТИЧНУЪО ЕМКОСТЬ С ОТВЕРСТИЕМ В ВИДЕ горлышка. ПОРИСТЫЙ СТЕРЖЕНЬ. установленный В ПОЛОСТИ ЕМКОСТИ И ОДНИМ СВОИМ КОНЦОМ выступающим наружу. И ГЕРМЕТИЗИРУЪОЩИЙ КОЛПаЧОК. РЗЗМЕЩЕННЫЙ над ГОРЛЫШКОМ ЕМКОСТИ. ОТЛИЧЗЮЩИЙСЯ ТЕМ. ЧТО эластичная ЕМКОСТЬ снабжена ГОЛОВНОЙ ЧаСТЬЮ С ОТВЕРСТИЕМ. ПЛОЩаДЬ КОТОРОГО НЕ бОЛЬШЕ ПЛОЩаДИ СЕЧЕНИЯ ПОРИСТОГО СТЕРЖНЯ. а ПЛОЩаДЬ СЕЧЕНИЯ ПОРИСТОГО СТЕРЖНЯ В ЧаСТИ. размещенной В ПОЛОСТИ ЕМКОСТИ. бОЛЬШЕ ПЛОЩаДИ ОТВЕРСТИЯ горлышка ЕМКОСТИ2 . Флакон по п. 9 . отличающийся тем. что он дополнительно снабжен жестким корпусом. охватывающим эластичную емкость И установленным на головной части емкости с помощью разъемного соединения9 . Флакон по п 2 . отличающийся тем. что жесткий корпус установлен на головной части емкости с помощью резьбового соединения4. Флакон по п 9 . отличающийся тем. что герметизирующий колпачок соединен с головной частью емкости с помощью разъемного соединения5 . Флакон по п 4. отличающийся тем. что герметизирующий колпачок соединен с головной частью емкости с помощью резьбового соединения9 . Флакон по п 9 . отличающийся тем. что пористый стержень выполнен в сечении7 . Флакон по п 9 . отличающийся тем. что пористый стержень выполнен в сечении прямоугольным9 . Флакон по п 9 . отличающийся тем. что пористый стержень выполнен в сечении многоугольным.9 . Флакон по п 9 . отличающийся тем. что в пористом стержне вдоль его оси вь 1 полнень 1 насечки.9 9. Флакон по п. 9 . отличающийся тем. что насечки размещены на стержне на его диаметрально противоположных сторонах9 9 . Флакон по п 9 . отличающийся тем. что на внешней поверхности герметизирующего колпачка дополнительно установлен пружинный зажимИзобретение относится к медицинской технике. а именно к флаконам для хранения лекарственных препаратов и их дозирования. и может быть использовано в качестве индивидуальных средств для оказания первой медицинской помощи при порезах. ушибах и т.дИзвестно устройство для лекарственных препаратов по патенту РФ Не 2 9 4 2 9 9 2 . А 9 9 М 9 5 49 9 . А 4 2 В 2 4 42 2 . 9 9 9 5 г. содержащее корпус с отверстием Внутренняя полость корпуса заполнена пористым капиллярным материалом. пропитанным жидким лекарственным препаратом. а в отверстии установлен с возможностью линейного перемещения капиллярный стержень. одним концом контактирующий с пористым материалом внутри корпуса а другим выступающий наружу корпуса При этом стержень выполнен многослойным для возможности его многократного использования с соблюдением условий антисептикиОднако указанное устройство не дает возможности выдавливать больше лекарственного препарата. чем позволяют капиллярные силы пористого материала. что делает устройство неэффективным при обработке больших раневых поверхностей. Капиллярный стержень этого устройства установлен в отверстии корпуса относительно свободно для его перемещения Поэтому при надавливании на нижнюю часть корпуса он может выпадать из отверстия. что снижает потребительские свойства устройства Кроме того. устройство неудобно использовать в режиме транспортировки. т.к. при случайном сдавливании эластичной емкости лекарственный препарат может просачиваться наружу. даже при наличии съемного колпачка. одеваемого на корпус емкостиНаиболее близким по технической сущности к изобретению является флакон для лекарственных препаратов по патенту СССР Не 9 9 9 5 9 9 9 . А 9 9 М 9 5 99 9 . 9 9 9 9 г содержащий емкость с горлышком и размещенным внутри нее пористым носителем. насыщенным раствором лекарственного препарата твердый пористый стержень. установленный в полости емкости. один конец которого выведен через горлышко наружу. и герметизирующий колпачок. надетый на горлышко. причем оболочка емкости и пористый материал носителя выполнены эластичными Раствор во флаконе удерживается за счет капиллярных сил ма териала НОСИТСЛЯ. В КЗЧССТВС КОТОРОГО ИСПОЛЬЗУЪОТСЯ материалы. обладающие ВЫСОКОЙпористостью. например вата. силикагель И т.п а нанесение лекарственного раствора на поверхность кожного покрова осуществляется вставленным в горлышко емкости пористым стержнем. выполненным. например. из войлока фетра. марли и т.п и соприкасающимся с пропитанным раствором носителем. Указанный флакон обеспечивает возможность дозирования лекарственных препаратов при нанесении их на поверхность кожиОднако при обработке кожного покрова с помощью такого флакона регулировать до зирование жидкого препарата практически невозможно. т.к капиллярные силы пористого носителя не позволяют более интенсивно смачивать пористый стержень Выдавливание лекарственного препарата при многократном использовании со временем затрудняется. а в отдельных случаях и полностью прекращается за счет засорения капилляров в наружной части стержня из-за частичной кристаллизации препарата и невозможности возврата неиспользованного раствора обратно во флакон. При этом также нарушается приток воздуха в емкость. и действие капиллярных сил в пористом стержне прекращается. Кроме того. пористый наполнитель уменьшает полезный объем жидкости. заполняющей флакон. и не позволяет увеличить гидростатическое давление в области его горловины. особенно в слу чае использования остатков жидкости. Все это делает устройство неэффективным при необходимости обработки достаточно больших поврежденных поверхностей кожи или для более интенсивного ее смачивания и снижает потребительские свойства флаконаКроме того. эластичная оболочка флакона не защищена от механического повреждения или возможного случайного сдавливания. которое может привести к непредусмотренному выделению лекарственного препарата через стержень в горловине флакона. что делает неудобным переноску флакона. например. в кармане или в сумкеИзобретение направлено на создание флакона для лекарственных препаратов. удобного в эксплуатации и обладающего улучшенными потребительскими свойствами за счет обеспечения регулируемого дозирования лекарственных препаратов при одновременной возможности использования устройства в нестационарных полевых. дорожных) условиях.Для этого во флаконе для лекарственных препаратов. содержащем эластичную емкость с отверстием в виде горлышка пористый стержень. установленный в полости емкости и одним своим концом выступающий наружу. и герметизирующий колпачок. размещенный над горлышком емкости. эластичная емкость снабжена головной частью с отверстием. площадь которого не больше площади сечения пористого стержня. а площадь сечения пористого стержня в части. размещенной в полости емкости. больше площади отверстия горлышка емкости Кроме того. флакон дополнительно снабжен жестким корпусом. охватывающим эластичную емкость и установленным на головной части емкости с помощью разъемного соединения. и герметизирующий колпачок соединен с головной частью емкости также с помощью разъемного. например резьбового. соединения Вдоль оси пористого стержня выполнены насечки. размещенные на стержне на его диаметрально противоположных сторонах На внешней поверхности герметизирующего колпачка дополнительно установлен пружинный зажим Изобретение поясняется чертежами. на которых на фиг. 1 схематически показан заявленный флакон в разрезе на фиг. 2 - поперечное сечение по АА) горлышка флакона с насечками на стержне на фиг 3 - поперечное сечение по В-В) для варианта исполнения флакона со стержнем прямоугольного сечения на фиг. 4 - поперечное сечение по В-В) для варианта исполнения флакона со стержнем круглого сечения на фиг. 5 - то же. со стержнем многоугольного сеченияФлакон для лекарственных препаратов содержит эластичную емкость 1 с горлышком 2 . внутри которого плотно установлена пробка-стержень 3 из пористого материала контактирующая с жидким лекарственным препаратом 4 . Горлышко 2 и стержень 3 могут иметь как прямоугольное. так и круглое или многоугольное сечение. как показано на фиг. 3 -5 .Стержень 3 в той его части. которая размещена внутри емкости. имеет площадь сечения. несколько большую площади отверстия горлышка 2. например. путем выполнения стержня с утолщением в его нижней части Возможно изготовление всего пористогостержня более толстым. чем отверстие горлышка Благодаря пористой структуре стержня установка его в отверстии осуществляется с натягом. При этом достигается фиксация пробки-стержня 8 в горловине емкости 7 . что предотвращает ее выталкивание при дополнительном гидравлическом давлении. создаваемом для увеличения истечения раствора через пробку-стержень. Материалом для изготовления пробки-стержня 8 могут служить войлок. фетр. поролон или другие пористо-волокнисть 1 е материалыДлина стержня 8 выбирается такой. чтобы обеспечить многократное его использование с возможностью частичного подрезания его наружного конца. Контактировавшего с обрабатываемой поверхностью В то же время сокращение длины стержня 8 внутри емкости 7 переносит действие гидростатического и гидродинамического давлений лекарственного препарата непосредственно на сечение пробки-стержня и сокращает путь раствора в капиллярах.Эластичная емкость 7 снабжена головной частью 5. плотно установленной на гор лышке 2 емкости и имеющей отверстие 6 . площадь которого не больше площади сечения стержня 8 . чтобы обеспечить дополнительное трение и удерживать стержень 8 от западания внутрь емкости 7 . Причем. если стержень 8 выполнен цилиндрическим. отверстие 6 может быть выполнено прямоугольным 8 квадратным). со стороной. меньшей или равной диаметра стержня. как показано на фиг 2 . а если стержень 8 имеет прямоугольное сечение. то отверстие 6 может быть круглым 8 как на фиг 8 12В одноразовом варианте изготовления головная часть 5 может быть выполнена за одно Целое с эластичной емкостью 7 . но из более жесткого материала или большей толщины.В многоразовом варианте изготовления выполнение головной части 5 съемной позволяет заменять эластичную емкость 7 в случае ее повреждения или израсходования всей содержащейся в ней жидкостиНа головной части 5 с помощью разъемных соединений. например резьбовых. установлены с одной стороны - герметизирующий колпачок 7 . выполненный в виде крышки и герметично закрывающий горлышко 2. а с другой стороны - жесткий корпус 8 . охвать 1 вающий эластичную емкость 7 . Резьбовое соединение между головной частью 5 емкости и герметизирующим колпачком 7 повышает герметизацию устройства и. в то же время. позволяет извлекать эластичную емкость с препаратом из корпуса 8 . Выполнение корпуса 8 жестким позволяет предотвратить разрушение эластичной емкости и вытекающие из этого неприятные последствияДля улучшения смачиваемости стержня и обеспечения действия капиллярных сил в пробке-стержне 8 могут быть выполнены насечки 9. например. клиновидной или иной формы. расположенные вдоль оси стержня на его диаметрально противоположных сторонах 8 фиг 7 12 При сжатии эластичной емкости 7 и увеличении гидростатического давления в области горлышка 2 эти насечки 9 будут сдавливаться и не пропускать излишней жидкости наружу емкости. а при освобождении емкости они будут расправляться. и воздух через них будет всасываться внутрьДля удобства пользования флаконом в режиме транспортировки на верхней части колпачка 7 неподвижно закреплен пружинный зажим 7 8 . например аналогичный зажимам для крепления авторучек в кармане пиджакаСледует отметить. что конструктивное выполнение отдельных элементов флакона 8 например емкости. головной части или колпачка). а также материалы для их изготовления не ограничиваются приведенными в настоящем описании и показанными на чертежах. не выходя за пределы заявленного изобретения. так как в описании приведен лучший вариант исполненияИспользование флакона осуществляют следующим образом. Флакон берут в руки. переворачивают колпачком 7 вниз для надежного смачивания и пропитывания лекарственным препаратом 7 пробки-стержня 8 . а также для предотвращения проливания на руки и окружающие предметы самопроизвольно вытекшей во время транспортировки жидкости
