Устройство для нанесения лекарственных препаратов на кожу

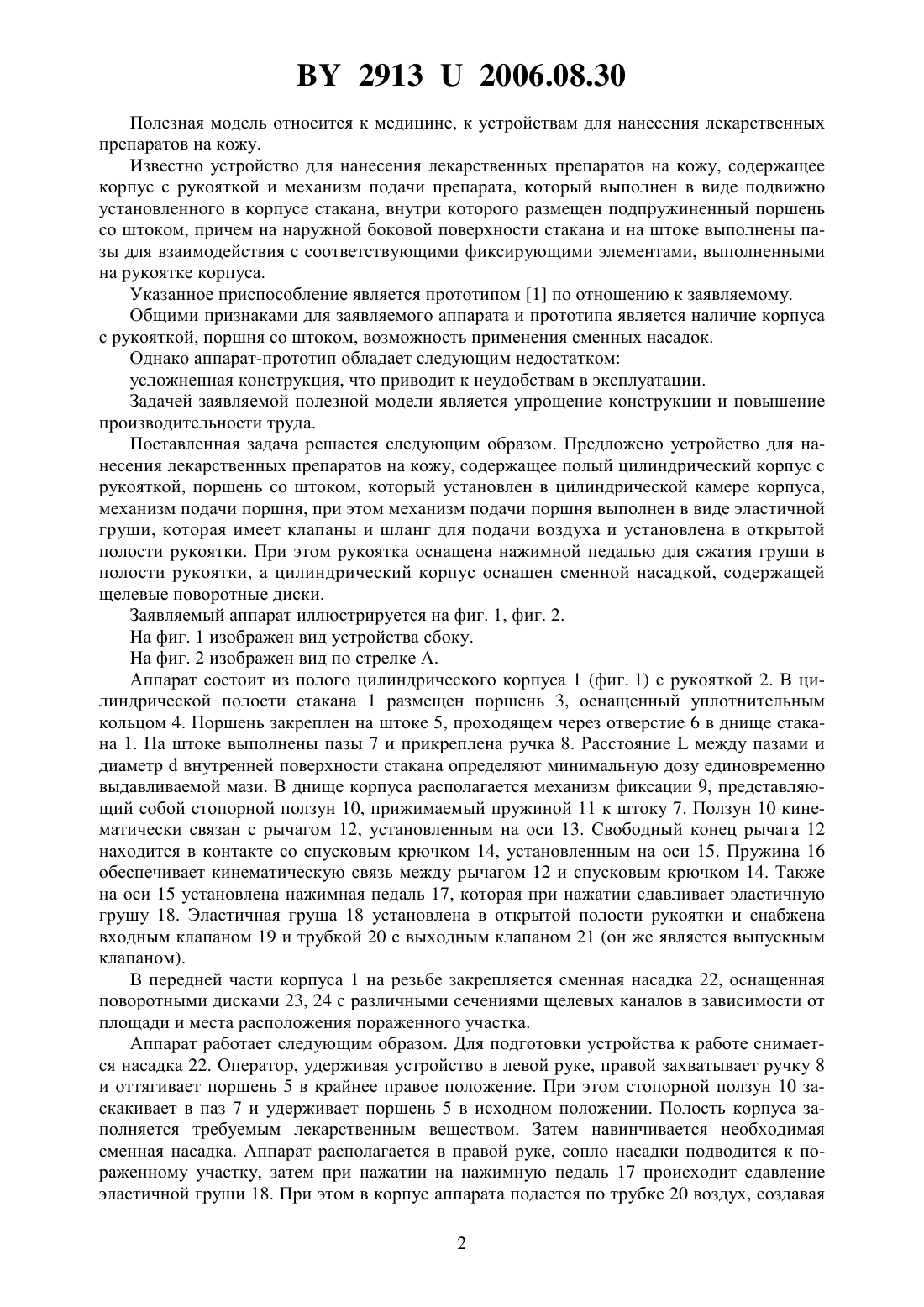

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛЕКАРСТВЕННЫХ ПРЕПАРАТОВ НА КОЖУ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Кособуцкий Антон Александрович Кособуцкая Мария Евгеньевна Соколов Сергей Михайлович Пилькевич Ромуальд Николаевич Эмилит Леонид Антонович Федорович Сергей Владимирович(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр гигиены(57) 1. Устройство для нанесения лекарственных препаратов на кожу, содержащее полый цилиндрический корпус с рукояткой, поршень со штоком, который установлен в цилиндрической камере корпуса, механизм подачи поршня, отличающееся тем, что механизм подачи поршня выполнен в виде эластичной груши, которая имеет клапаны и шланг для подачи воздуха и установлена в открытой полости рукоятки, при этом рукоятка оснащена нажимной педалью для сжатия груши в полости рукоятки. 2. Устройство по п. 1, отличающееся тем, что цилиндрический корпус оснащен сменной насадкой, содержащей щелевые поворотные диски. 29132006.08.30 Полезная модель относится к медицине, к устройствам для нанесения лекарственных препаратов на кожу. Известно устройство для нанесения лекарственных препаратов на кожу, содержащее корпус с рукояткой и механизм подачи препарата, который выполнен в виде подвижно установленного в корпусе стакана, внутри которого размещен подпружиненный поршень со штоком, причем на наружной боковой поверхности стакана и на штоке выполнены пазы для взаимодействия с соответствующими фиксирующими элементами, выполненными на рукоятке корпуса. Указанное приспособление является прототипом 1 по отношению к заявляемому. Общими признаками для заявляемого аппарата и прототипа является наличие корпуса с рукояткой, поршня со штоком, возможность применения сменных насадок. Однако аппарат-прототип обладает следующим недостатком усложненная конструкция, что приводит к неудобствам в эксплуатации. Задачей заявляемой полезной модели является упрощение конструкции и повышение производительности труда. Поставленная задача решается следующим образом. Предложено устройство для нанесения лекарственных препаратов на кожу, содержащее полый цилиндрический корпус с рукояткой, поршень со штоком, который установлен в цилиндрической камере корпуса,механизм подачи поршня, при этом механизм подачи поршня выполнен в виде эластичной груши, которая имеет клапаны и шланг для подачи воздуха и установлена в открытой полости рукоятки. При этом рукоятка оснащена нажимной педалью для сжатия груши в полости рукоятки, а цилиндрический корпус оснащен сменной насадкой, содержащей щелевые поворотные диски. Заявляемый аппарат иллюстрируется на фиг. 1, фиг. 2. На фиг. 1 изображен вид устройства сбоку. На фиг. 2 изображен вид по стрелке А. Аппарат состоит из полого цилиндрического корпуса 1 (фиг. 1) с рукояткой 2. В цилиндрической полости стакана 1 размещен поршень 3, оснащенный уплотнительным кольцом 4. Поршень закреплен на штоке 5, проходящем через отверстие 6 в днище стакана 1. На штоке выполнены пазы 7 и прикреплена ручка 8. Расстояниемежду пазами и диаметрвнутренней поверхности стакана определяют минимальную дозу единовременно выдавливаемой мази. В днище корпуса располагается механизм фиксации 9, представляющий собой стопорной ползун 10, прижимаемый пружиной 11 к штоку 7. Ползун 10 кинематически связан с рычагом 12, установленным на оси 13. Свободный конец рычага 12 находится в контакте со спусковым крючком 14, установленным на оси 15. Пружина 16 обеспечивает кинематическую связь между рычагом 12 и спусковым крючком 14. Также на оси 15 установлена нажимная педаль 17, которая при нажатии сдавливает эластичную грушу 18. Эластичная груша 18 установлена в открытой полости рукоятки и снабжена входным клапаном 19 и трубкой 20 с выходным клапаном 21 (он же является выпускным клапаном). В передней части корпуса 1 на резьбе закрепляется сменная насадка 22, оснащенная поворотными дисками 23, 24 с различными сечениями щелевых каналов в зависимости от площади и места расположения пораженного участка. Аппарат работает следующим образом. Для подготовки устройства к работе снимается насадка 22. Оператор, удерживая устройство в левой руке, правой захватывает ручку 8 и оттягивает поршень 5 в крайнее правое положение. При этом стопорной ползун 10 заскакивает в паз 7 и удерживает поршень 5 в исходном положении. Полость корпуса заполняется требуемым лекарственным веществом. Затем навинчивается необходимая сменная насадка. Аппарат располагается в правой руке, сопло насадки подводится к пораженному участку, затем при нажатии на нажимную педаль 17 происходит сдавление эластичной груши 18. При этом в корпус аппарата подается по трубке 20 воздух, создавая 2 29132006.08.30 требуемое для движения поршня 3 положительное давление. Одностороннее движение воздуха обеспечивается входным клапаном 19 и выходным клапаном 21, установленными соответственно в рукоятке 2 и днище корпуса 1. При однократном нажатии спусковогокрючка 14 он воздействует на рычаг 12, который оттягивает стопорной ползун 10, при этом происходит движение поршня 5 на расстояние 1 влево, что обеспечивает выдавливание одной дозы лекарственного вещества. При прохождении расстояния 1 происходит остановка поршня 5 вследствие захождения стопорного ползуна 10 в паз 7, что достигается подпружиниванием стопорного ползуна 10 пружиной 11. При повторном нажатии спускового крючка 14 цикл повторяется, выдавливается следующая доза лекарственного вещества. При необходимости нанесения всего лекарственного вещества давление на спусковой крючок 14 осуществляется непрерывно. Сменные насадки 22 за счет поворота дисков 23, 24 обеспечивают необходимую скорость истечения и объем наносимой массы препарата сквозь сопло лекарственных препаратов различной консистенции. При повороте дисков 23,24 друг относительно друга достигается различное перекрытие щелей, определяющее объем наносимой массы препарата. При этом происходит полное выдавливание лекарственного вещества из аппарата, что позволяет экономно расходовать лекарственный препарат. При повороте выходного клапана 21 происходит стравливание давления в полости стакана. Аппарат приходит в исходное положение. Таким образом, по сравнению с прототипом, заявляемый аппарат обладает следующими преимуществами упрощается конструкция аппарата повышается производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
