Устройство для инъекции лекарственных препаратов

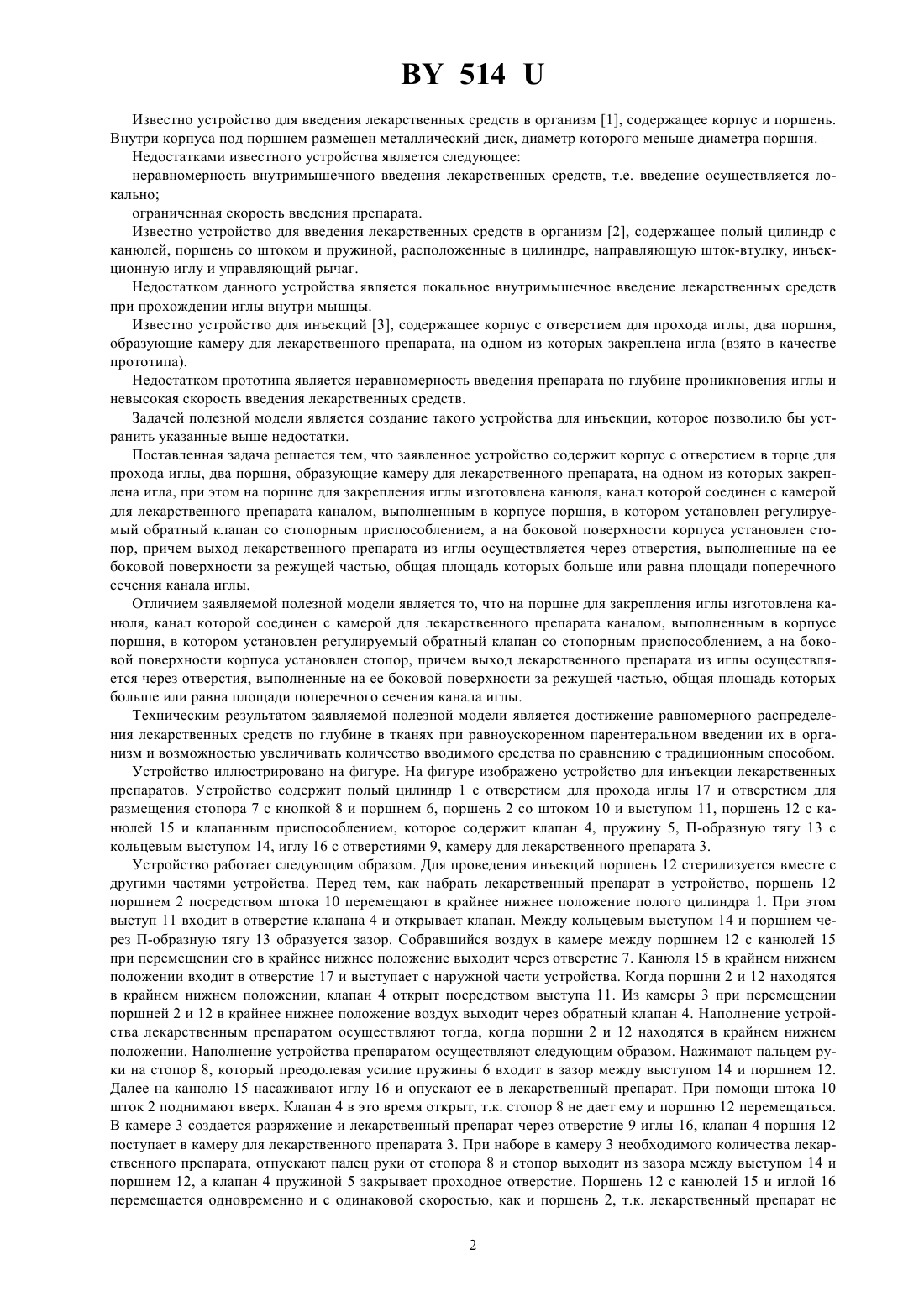

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИНЪЕКЦИИ ЛЕКАРСТВЕННЫХ ПРЕПАРАТОВ(57) Устройство для инъекции лекарственных препаратов, содержащее корпус с отверстием для прохода иглы, два поршня, верхний и нижний, образующие камеру для лекарственного препарата, иглу, закрепленную на нижнем поршне, отличающееся тем, что на нижнем поршне для крепления иглы изготовлена канюля,канал которой соединен с камерой для лекарственного препарата каналом, выполненным в корпусе поршня,в котором установлен регулируемый обратимо клапан со стопорным приспособлением, а на боковой поверхности корпуса установлен стопор, причем выход лекарственного препарата на иглы осуществляется через отверстия, выполненные на ее боковой поверхности за регулирующей частью, общая площадь которой больше или равна площади поперечного сечения канала иглы. Полезная модель относится к медицинской технике, а именно к устройствам для подкожного, внутримышечного введения лекарственных средств в организм. 514 Известно устройство для введения лекарственных средств в организм 1, содержащее корпус и поршень. Внутри корпуса под поршнем размещен металлический диск, диаметр которого меньше диаметра поршня. Недостатками известного устройства является следующее неравномерность внутримышечного введения лекарственных средств, т.е. введение осуществляется локально ограниченная скорость введения препарата. Известно устройство для введения лекарственных средств в организм 2, содержащее полый цилиндр с канюлей, поршень со штоком и пружиной, расположенные в цилиндре, направляющую шток-втулку, инъекционную иглу и управляющий рычаг. Недостатком данного устройства является локальное внутримышечное введение лекарственных средств при прохождении иглы внутри мышцы. Известно устройство для инъекций 3, содержащее корпус с отверстием для прохода иглы, два поршня,образующие камеру для лекарственного препарата, на одном из которых закреплена игла (взято в качестве прототипа). Недостатком прототипа является неравномерность введения препарата по глубине проникновения иглы и невысокая скорость введения лекарственных средств. Задачей полезной модели является создание такого устройства для инъекции, которое позволило бы устранить указанные выше недостатки. Поставленная задача решается тем, что заявленное устройство содержит корпус с отверстием в торце для прохода иглы, два поршня, образующие камеру для лекарственного препарата, на одном из которых закреплена игла, при этом на поршне для закрепления иглы изготовлена канюля, канал которой соединен с камерой для лекарственного препарата каналом, выполненным в корпусе поршня, в котором установлен регулируемый обратный клапан со стопорным приспособлением, а на боковой поверхности корпуса установлен стопор, причем выход лекарственного препарата из иглы осуществляется через отверстия, выполненные на ее боковой поверхности за режущей частью, общая площадь которых больше или равна площади поперечного сечения канала иглы. Отличием заявляемой полезной модели является то, что на поршне для закрепления иглы изготовлена канюля, канал которой соединен с камерой для лекарственного препарата каналом, выполненным в корпусе поршня, в котором установлен регулируемый обратный клапан со стопорным приспособлением, а на боковой поверхности корпуса установлен стопор, причем выход лекарственного препарата из иглы осуществляется через отверстия, выполненные на ее боковой поверхности за режущей частью, общая площадь которых больше или равна площади поперечного сечения канала иглы. Техническим результатом заявляемой полезной модели является достижение равномерного распределения лекарственных средств по глубине в тканях при равноускоренном парентеральном введении их в организм и возможностью увеличивать количество вводимого средства по сравнению с традиционным способом. Устройство иллюстрировано на фигуре. На фигуре изображено устройство для инъекции лекарственных препаратов. Устройство содержит полый цилиндр 1 с отверстием для прохода иглы 17 и отверстием для размещения стопора 7 с кнопкой 8 и поршнем 6, поршень 2 со штоком 10 и выступом 11, поршень 12 с канюлей 15 и клапанным приспособлением, которое содержит клапан 4, пружину 5, П-образную тягу 13 с кольцевым выступом 14, иглу 16 с отверстиями 9, камеру для лекарственного препарата 3. Устройство работает следующим образом. Для проведения инъекций поршень 12 стерилизуется вместе с другими частями устройства. Перед тем, как набрать лекарственный препарат в устройство, поршень 12 поршнем 2 посредством штока 10 перемещают в крайнее нижнее положение полого цилиндра 1. При этом выступ 11 входит в отверстие клапана 4 и открывает клапан. Между кольцевым выступом 14 и поршнем через П-образную тягу 13 образуется зазор. Собравшийся воздух в камере между поршнем 12 с канюлей 15 при перемещении его в крайнее нижнее положение выходит через отверстие 7. Канюля 15 в крайнем нижнем положении входит в отверстие 17 и выступает с наружной части устройства. Когда поршни 2 и 12 находятся в крайнем нижнем положении, клапан 4 открыт посредством выступа 11. Из камеры 3 при перемещении поршней 2 и 12 в крайнее нижнее положение воздух выходит через обратный клапан 4. Наполнение устройства лекарственным препаратом осуществляют тогда, когда поршни 2 и 12 находятся в крайнем нижнем положении. Наполнение устройства препаратом осуществляют следующим образом. Нажимают пальцем руки на стопор 8, который преодолевая усилие пружины 6 входит в зазор между выступом 14 и поршнем 12. Далее на канюлю 15 насаживают иглу 16 и опускают ее в лекарственный препарат. При помощи штока 10 шток 2 поднимают вверх. Клапан 4 в это время открыт, т.к. стопор 8 не дает ему и поршню 12 перемещаться. В камере 3 создается разряжение и лекарственный препарат через отверстие 9 иглы 16, клапан 4 поршня 12 поступает в камеру для лекарственного препарата 3. При наборе в камеру 3 необходимого количества лекарственного препарата, отпускают палец руки от стопора 8 и стопор выходит из зазора между выступом 14 и поршнем 12, а клапан 4 пружиной 5 закрывает проходное отверстие. Поршень 12 с канюлей 15 и иглой 16 перемещается одновременно и с одинаковой скоростью, как и поршень 2, т.к. лекарственный препарат не 2 514 сжимая жидкость. Перемещение поршней 2 и 12 осуществляют до тех пор, пока на наружной торцевой поверхности корпуса 1 будет выступать часть иглы 16, которая при нажатии устройством на тело пациента преодолевает кожный покров и достигает мышечной ткани. Это положение иглы можно фиксировать или делать отметку на самой игле. Для более равномерного распределения лекарственного препарата, отверстия 9 для выхода лекарственного препарата из иглы 16 размещают по диаметру иглы за режущей частью. Отверстия распределены равномерно. При необходимости большего расхода препарата, отверстия 9 иглы 16 могут быть размещены также по высоте иглы с необходимым шагом. Поверхность поршней 2 и 12, обращенная к камере 3, выполняют с небольшой конусностью. Поршень 2 имеет выпуклость, а поршень 12 - вогнутость. При совмещении этих поверхностей они плотно прилегают друг к другу. Конусность необходима для удаления воздуха, который попадает при наборе препарата. Перед введением лекарства пациенту, устройство располагают вверх иглой и, при наличии воздуха в камере 3, легким нажатием на шток 10 выпускают его через клапан 4 и иглу 16. При этом пружину 5 подбирают, чтобы усилие на открытие клапана 4, необходимое на выпуск воздуха через клапан 4 и иглу 16, было меньше силы трения боковой поверхности поршня 12 с корпусом 1. (Если необходимо большее усилие пружины 5, то при нажатии на шток 10 иглу 16 можно придержать механически). Далее производят введение лекарственного препарата пациенту. При введении препарата держат палец на штоке 10 и легким надавливанием вводят выступ иглы 16 под кожу пациента. Затем нажимают на шток 10 с такой силой, чтобы происходило перемещение поршней 2 и 12. Игла, которая насажена на поршень 12, будет перемещаться в глубь мышцы пациента. Одновременно с перемещением иглы 16 из отверстий 9 в ткань мышцы, как в капилярнопористое тело, будет всасываться препарат. За счет расхода препарата из камеры 3 через иглу 16 расстояние между поршнями будет уменьшаться, т.е. будет уменьшаться объем камеры 3. При достижении поршнем 12 крайнего нижнего положения поршень 2 совмещают с поршнем 12, т.е. объем камеры 3 становиться равным нулю. Расход препарата, усилие пружины 5 и силу трения поршня 12 с корпусом 1 подбирают таким образом, чтобы при достижении поршнем 12 крайнего нижнего положения, объем камеры 3 был равен нулю. При таком введении препарата происходит равномерное его распределение по глубине, причем в связи с тем, что препарат вводится нелокально его расход можно увеличивать. При введении равного количества описанным устройством в сравнении с обычным шприцом, мышечная ткань не разрывается и не происходит скопления препарата в одном месте, а скопившийся препарат, как известно, медленно рассасывается. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
