Агрегат для освоения и ремонта скважин

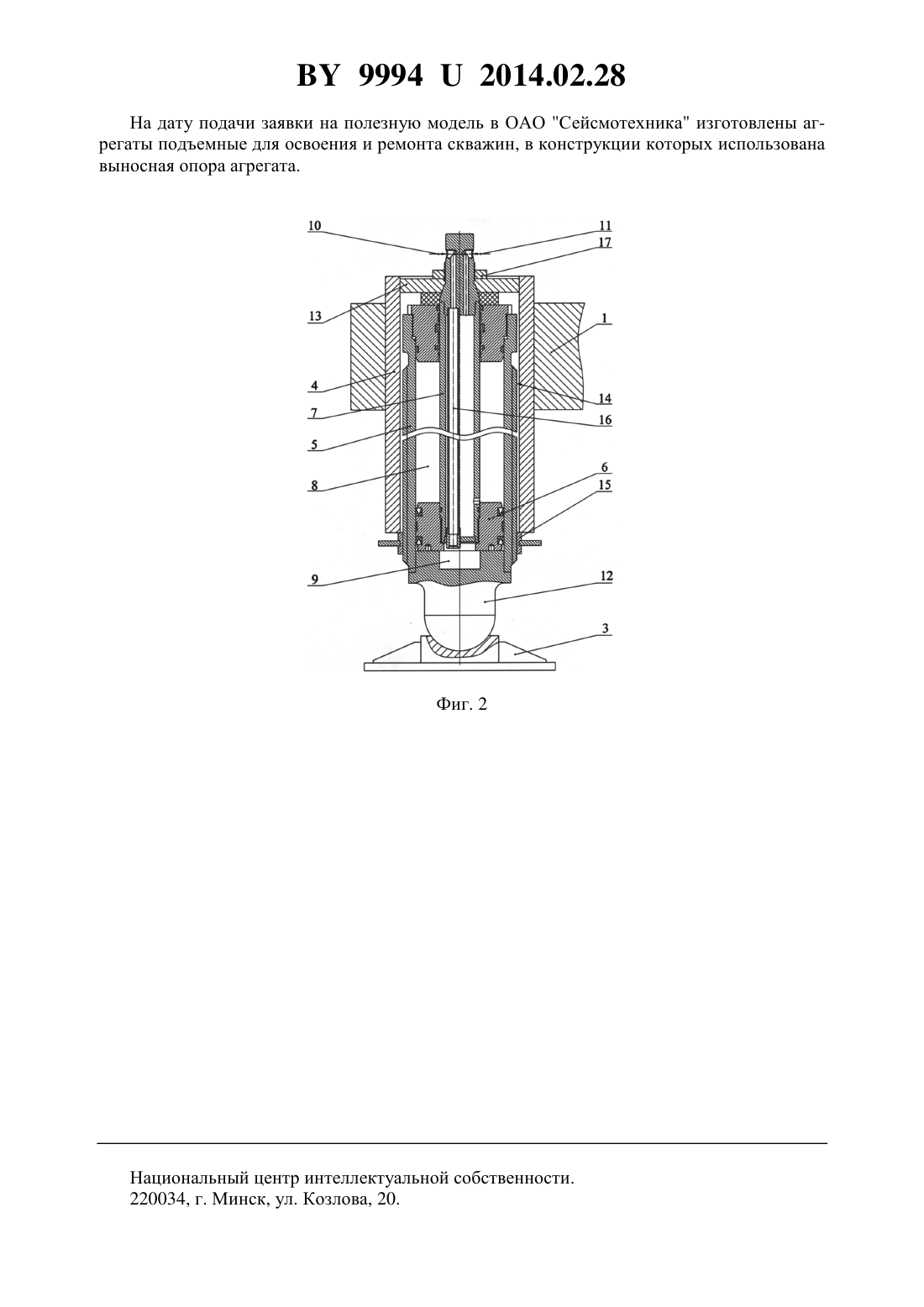

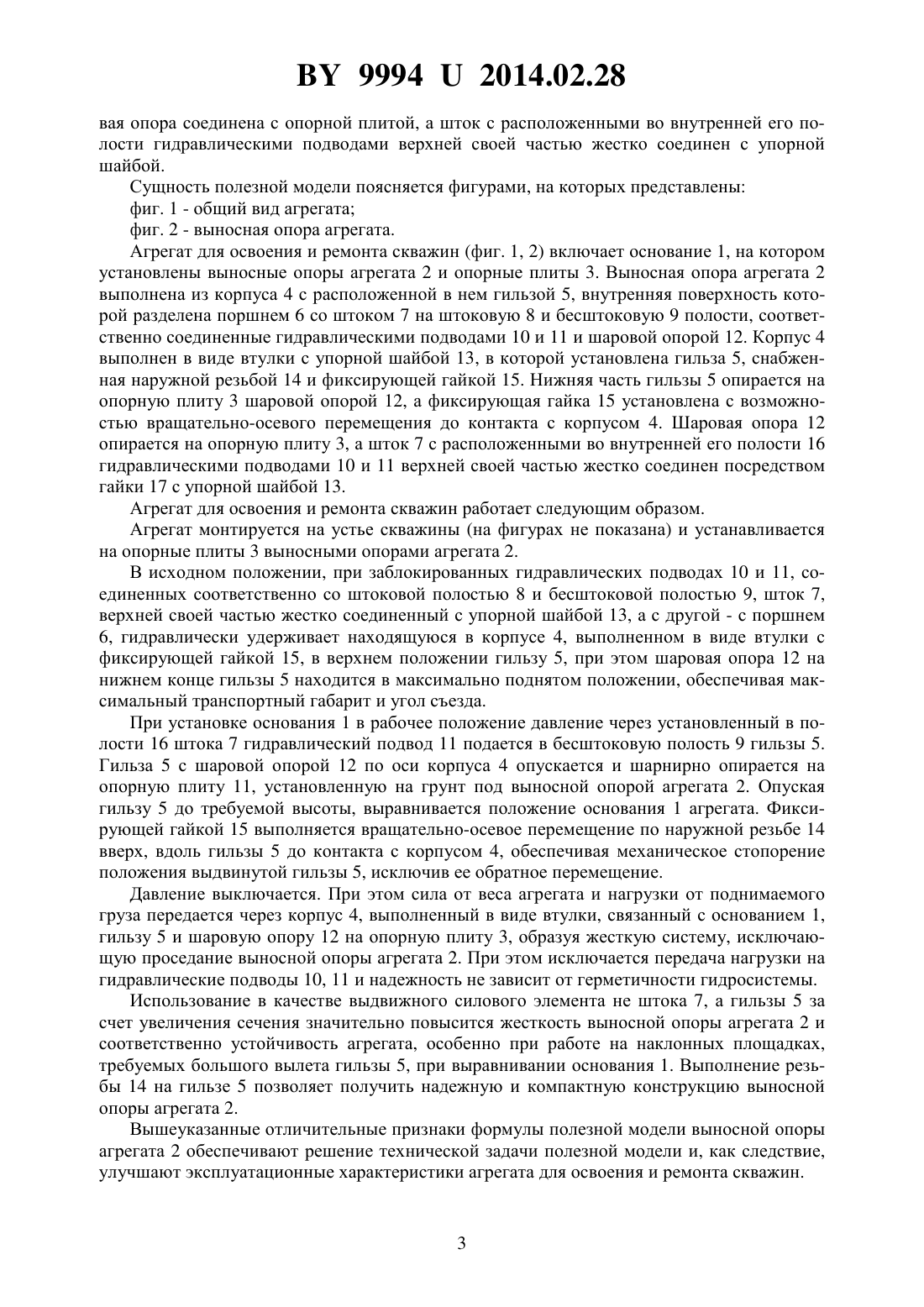

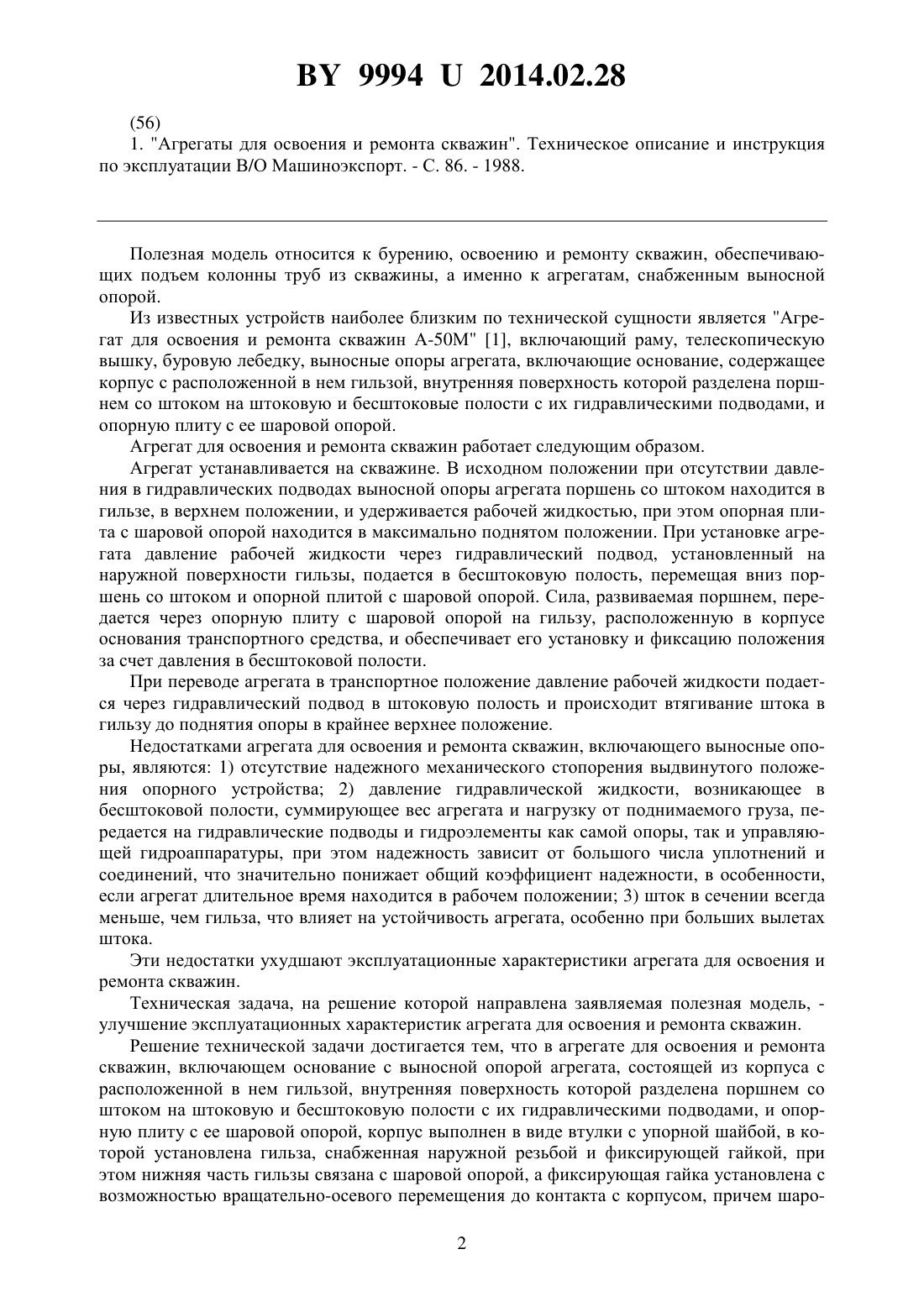

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Шейбут Геннадий Евгеньевич Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Агрегат для освоения и ремонта скважин, включающий основание с выносной опорой агрегата, состоящей из корпуса с расположенной в нем гильзой, внутренняя поверхность которой разделена поршнем со штоком на штоковую и бесштоковую полости с их гидравлическими подводами, и опорную плиту с ее шаровой опорой, отличающийся тем, что корпус выполнен в виде втулки с упорной шайбой, в которой установлена гильза, снабженная наружной резьбой и фиксирующей гайкой, при этом нижняя часть гильзы связана с шаровой опорой, а фиксирующая гайка установлена с возможностью вращательноосевого перемещения до контакта с корпусом, причем шаровая опора соединена с опорной плитой, а шток с расположенными во внутренней его полости гидравлическими подводами верхней своей частью жестко соединен с упорной шайбой.(56) 1. Агрегаты для освоения и ремонта скважин. Техническое описание и инструкция по эксплуатации В/О Машиноэкспорт. - С. 86. - 1988. Полезная модель относится к бурению, освоению и ремонту скважин, обеспечивающих подъем колонны труб из скважины, а именно к агрегатам, снабженным выносной опорой. Из известных устройств наиболее близким по технической сущности является Агрегат для освоения и ремонта скважин А-50 М 1, включающий раму, телескопическую вышку, буровую лебедку, выносные опоры агрегата, включающие основание, содержащее корпус с расположенной в нем гильзой, внутренняя поверхность которой разделена поршнем со штоком на штоковую и бесштоковые полости с их гидравлическими подводами, и опорную плиту с ее шаровой опорой. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. В исходном положении при отсутствии давления в гидравлических подводах выносной опоры агрегата поршень со штоком находится в гильзе, в верхнем положении, и удерживается рабочей жидкостью, при этом опорная плита с шаровой опорой находится в максимально поднятом положении. При установке агрегата давление рабочей жидкости через гидравлический подвод, установленный на наружной поверхности гильзы, подается в бесштоковую полость, перемещая вниз поршень со штоком и опорной плитой с шаровой опорой. Сила, развиваемая поршнем, передается через опорную плиту с шаровой опорой на гильзу, расположенную в корпусе основания транспортного средства, и обеспечивает его установку и фиксацию положения за счет давления в бесштоковой полости. При переводе агрегата в транспортное положение давление рабочей жидкости подается через гидравлический подвод в штоковую полость и происходит втягивание штока в гильзу до поднятия опоры в крайнее верхнее положение. Недостатками агрегата для освоения и ремонта скважин, включающего выносные опоры, являются 1) отсутствие надежного механического стопорения выдвинутого положения опорного устройства 2) давление гидравлической жидкости, возникающее в бесштоковой полости, суммирующее вес агрегата и нагрузку от поднимаемого груза, передается на гидравлические подводы и гидроэлементы как самой опоры, так и управляющей гидроаппаратуры, при этом надежность зависит от большого числа уплотнений и соединений, что значительно понижает общий коэффициент надежности, в особенности,если агрегат длительное время находится в рабочем положении 3) шток в сечении всегда меньше, чем гильза, что влияет на устойчивость агрегата, особенно при больших вылетах штока. Эти недостатки ухудшают эксплуатационные характеристики агрегата для освоения и ремонта скважин. Техническая задача, на решение которой направлена заявляемая полезная модель, улучшение эксплуатационных характеристик агрегата для освоения и ремонта скважин. Решение технической задачи достигается тем, что в агрегате для освоения и ремонта скважин, включающем основание с выносной опорой агрегата, состоящей из корпуса с расположенной в нем гильзой, внутренняя поверхность которой разделена поршнем со штоком на штоковую и бесштоковую полости с их гидравлическими подводами, и опорную плиту с ее шаровой опорой, корпус выполнен в виде втулки с упорной шайбой, в которой установлена гильза, снабженная наружной резьбой и фиксирующей гайкой, при этом нижняя часть гильзы связана с шаровой опорой, а фиксирующая гайка установлена с возможностью вращательно-осевого перемещения до контакта с корпусом, причем шаро 2 99942014.02.28 вая опора соединена с опорной плитой, а шток с расположенными во внутренней его полости гидравлическими подводами верхней своей частью жестко соединен с упорной шайбой. Сущность полезной модели поясняется фигурами, на которых представлены фиг. 1 - общий вид агрегата фиг. 2 - выносная опора агрегата. Агрегат для освоения и ремонта скважин (фиг. 1, 2) включает основание 1, на котором установлены выносные опоры агрегата 2 и опорные плиты 3. Выносная опора агрегата 2 выполнена из корпуса 4 с расположенной в нем гильзой 5, внутренняя поверхность которой разделена поршнем 6 со штоком 7 на штоковую 8 и бесштоковую 9 полости, соответственно соединенные гидравлическими подводами 10 и 11 и шаровой опорой 12. Корпус 4 выполнен в виде втулки с упорной шайбой 13, в которой установлена гильза 5, снабженная наружной резьбой 14 и фиксирующей гайкой 15. Нижняя часть гильзы 5 опирается на опорную плиту 3 шаровой опорой 12, а фиксирующая гайка 15 установлена с возможностью вращательно-осевого перемещения до контакта с корпусом 4. Шаровая опора 12 опирается на опорную плиту 3, а шток 7 с расположенными во внутренней его полости 16 гидравлическими подводами 10 и 11 верхней своей частью жестко соединен посредством гайки 17 с упорной шайбой 13. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат монтируется на устье скважины (на фигурах не показана) и устанавливается на опорные плиты 3 выносными опорами агрегата 2. В исходном положении, при заблокированных гидравлических подводах 10 и 11, соединенных соответственно со штоковой полостью 8 и бесштоковой полостью 9, шток 7,верхней своей частью жестко соединенный с упорной шайбой 13, а с другой - с поршнем 6, гидравлически удерживает находящуюся в корпусе 4, выполненном в виде втулки с фиксирующей гайкой 15, в верхнем положении гильзу 5, при этом шаровая опора 12 на нижнем конце гильзы 5 находится в максимально поднятом положении, обеспечивая максимальный транспортный габарит и угол съезда. При установке основания 1 в рабочее положение давление через установленный в полости 16 штока 7 гидравлический подвод 11 подается в бесштоковую полость 9 гильзы 5. Гильза 5 с шаровой опорой 12 по оси корпуса 4 опускается и шарнирно опирается на опорную плиту 11, установленную на грунт под выносной опорой агрегата 2. Опуская гильзу 5 до требуемой высоты, выравнивается положение основания 1 агрегата. Фиксирующей гайкой 15 выполняется вращательно-осевое перемещение по наружной резьбе 14 вверх, вдоль гильзы 5 до контакта с корпусом 4, обеспечивая механическое стопорение положения выдвинутой гильзы 5, исключив ее обратное перемещение. Давление выключается. При этом сила от веса агрегата и нагрузки от поднимаемого груза передается через корпус 4, выполненный в виде втулки, связанный с основанием 1,гильзу 5 и шаровую опору 12 на опорную плиту 3, образуя жесткую систему, исключающую проседание выносной опоры агрегата 2. При этом исключается передача нагрузки на гидравлические подводы 10, 11 и надежность не зависит от герметичности гидросистемы. Использование в качестве выдвижного силового элемента не штока 7, а гильзы 5 за счет увеличения сечения значительно повысится жесткость выносной опоры агрегата 2 и соответственно устойчивость агрегата, особенно при работе на наклонных площадках,требуемых большого вылета гильзы 5, при выравнивании основания 1. Выполнение резьбы 14 на гильзе 5 позволяет получить надежную и компактную конструкцию выносной опоры агрегата 2. Вышеуказанные отличительные признаки формулы полезной модели выносной опоры агрегата 2 обеспечивают решение технической задачи полезной модели и, как следствие,улучшают эксплуатационные характеристики агрегата для освоения и ремонта скважин. 99942014.02.28 На дату подачи заявки на полезную модель в ОАО Сейсмотехника изготовлены агрегаты подъемные для освоения и ремонта скважин, в конструкции которых использована выносная опора агрегата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
