Агрегат для освоения и ремонта скважин

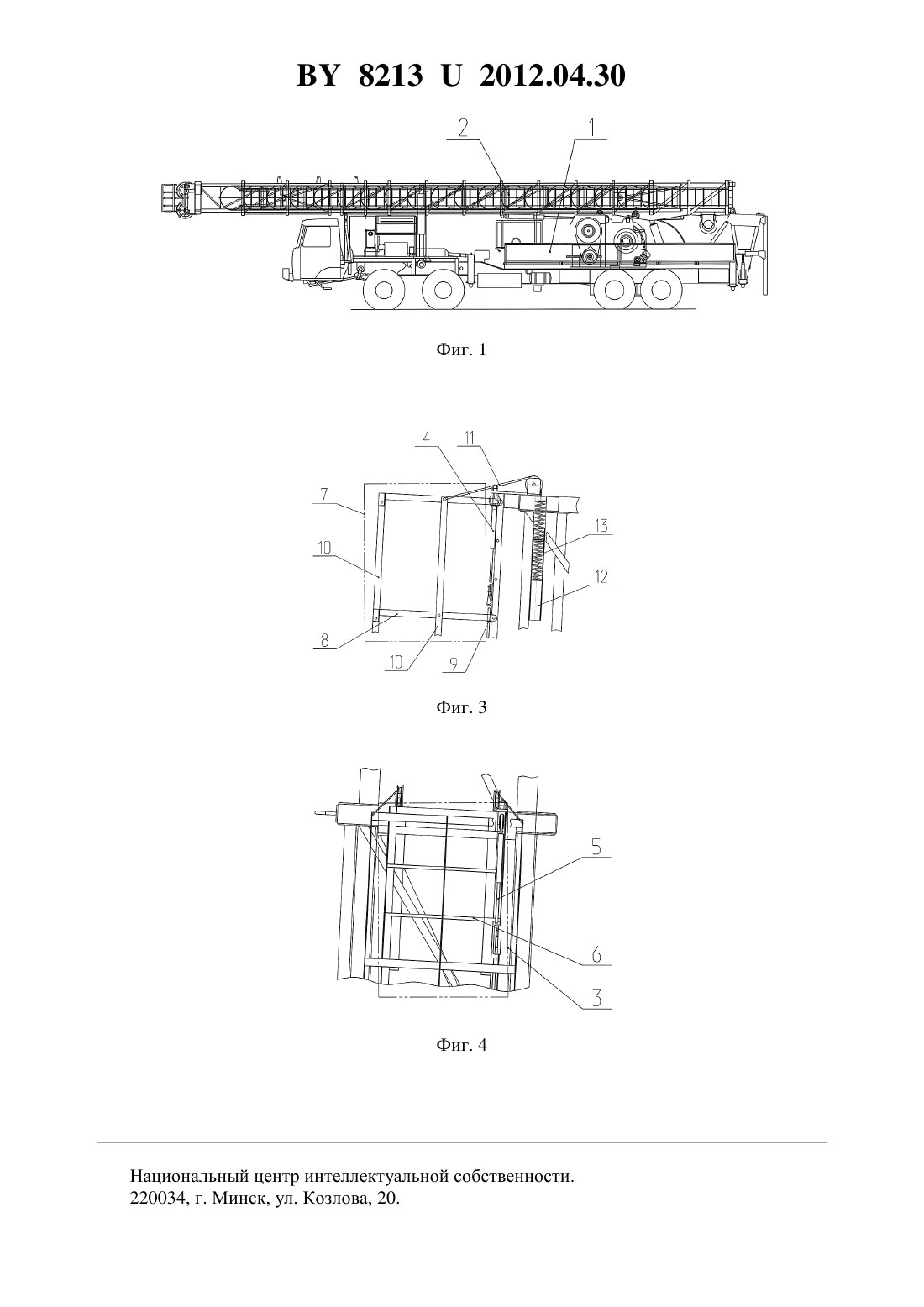

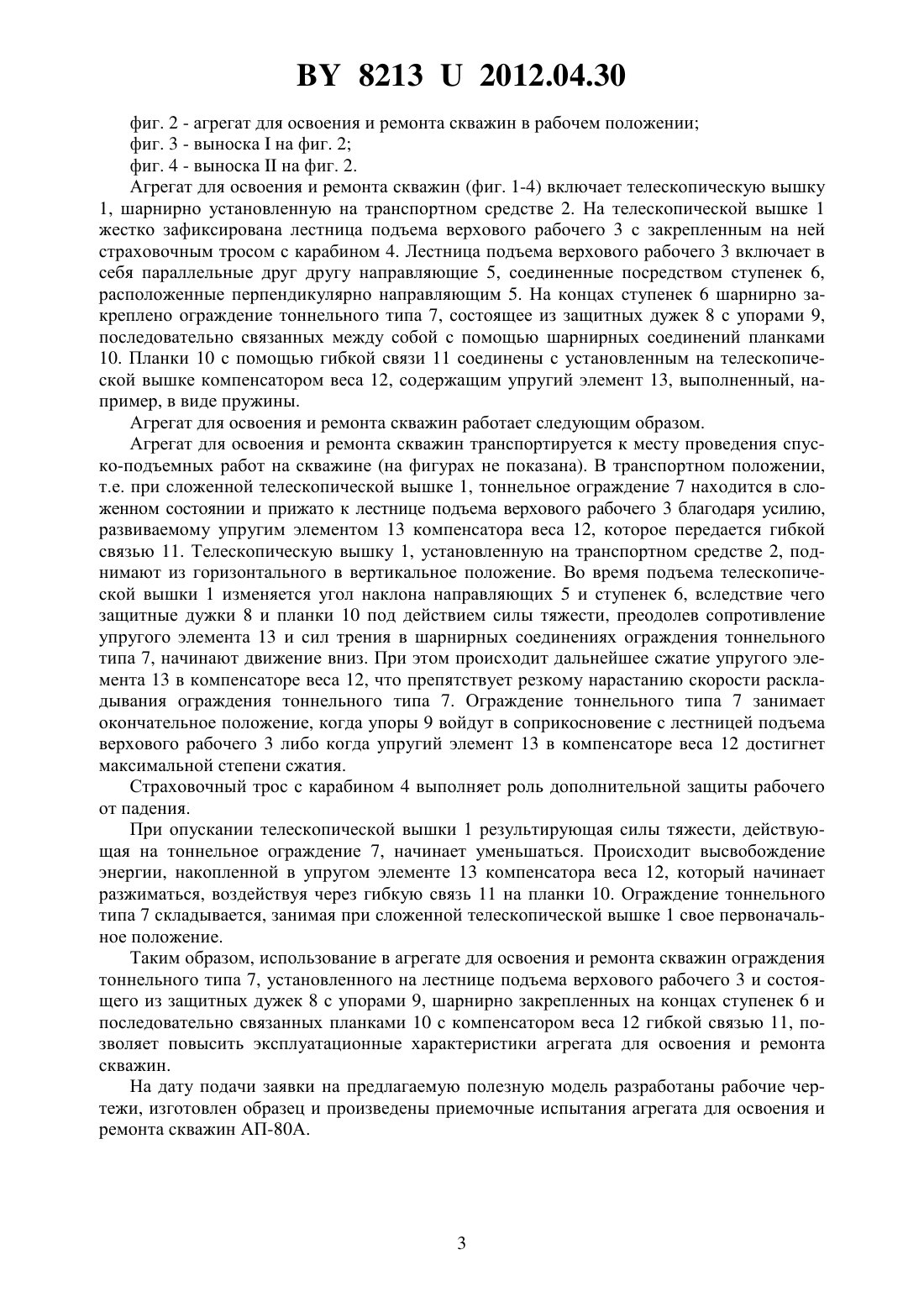

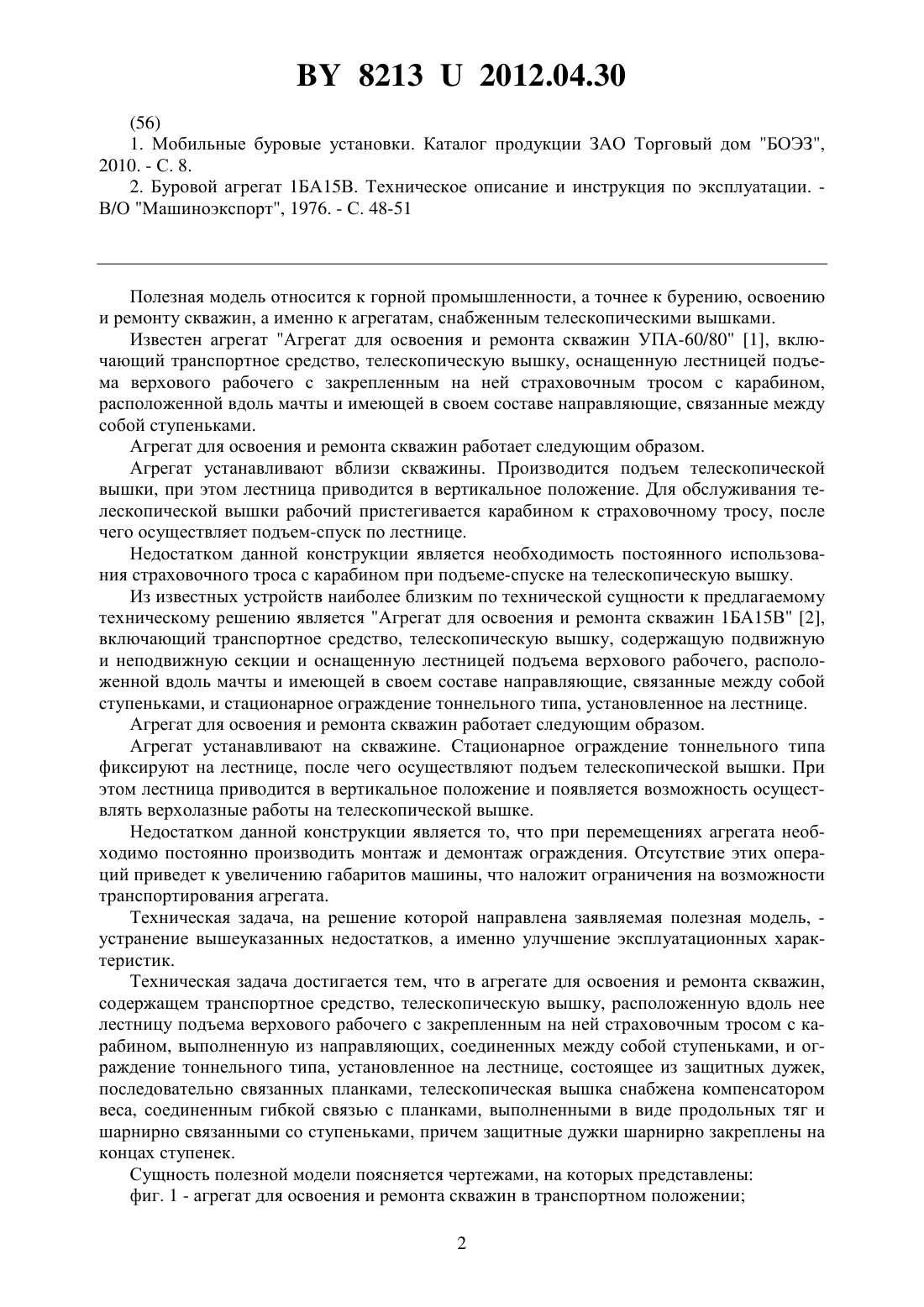

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Титов Виктор Иванович Амбарцумян Надежда Николаевна Емельянчиков Сергей Петрович(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Агрегат для освоения и ремонта скважин, содержащий транспортное средство, телескопическую вышку, расположенную вдоль нее лестницу подъема верхового рабочего с закрепленным на ней страховочным тросом с карабином, выполненную из направляющих,соединенных между собой ступеньками, и ограждение тоннельного типа, состоящее из защитных дужек, последовательно связанных планками, отличающийся тем, что телескопическая вышка снабжена компенсатором веса, соединенным гибкой связью с планками, выполненными в виде продольных тяг и шарнирно связанными со ступеньками,причем защитные дужки шарнирно закреплены на концах ступенек.(56) 1. Мобильные буровые установки. Каталог продукции ЗАО Торговый дом БОЭЗ,2010. - С. 8. 2. Буровой агрегат 1 БА 15 В. Техническое описание и инструкция по эксплуатации. В/О Машиноэкспорт, 1976. - С. 48-51 Полезная модель относится к горной промышленности, а точнее к бурению, освоению и ремонту скважин, а именно к агрегатам, снабженным телескопическими вышками. Известен агрегат Агрегат для освоения и ремонта скважин УПА-60/80 1, включающий транспортное средство, телескопическую вышку, оснащенную лестницей подъема верхового рабочего с закрепленным на ней страховочным тросом с карабином,расположенной вдоль мачты и имеющей в своем составе направляющие, связанные между собой ступеньками. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливают вблизи скважины. Производится подъем телескопической вышки, при этом лестница приводится в вертикальное положение. Для обслуживания телескопической вышки рабочий пристегивается карабином к страховочному тросу, после чего осуществляет подъем-спуск по лестнице. Недостатком данной конструкции является необходимость постоянного использования страховочного троса с карабином при подъеме-спуске на телескопическую вышку. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является Агрегат для освоения и ремонта скважин 1 БА 15 В 2,включающий транспортное средство, телескопическую вышку, содержащую подвижную и неподвижную секции и оснащенную лестницей подъема верхового рабочего, расположенной вдоль мачты и имеющей в своем составе направляющие, связанные между собой ступеньками, и стационарное ограждение тоннельного типа, установленное на лестнице. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливают на скважине. Стационарное ограждение тоннельного типа фиксируют на лестнице, после чего осуществляют подъем телескопической вышки. При этом лестница приводится в вертикальное положение и появляется возможность осуществлять верхолазные работы на телескопической вышке. Недостатком данной конструкции является то, что при перемещениях агрегата необходимо постоянно производить монтаж и демонтаж ограждения. Отсутствие этих операций приведет к увеличению габаритов машины, что наложит ограничения на возможности транспортирования агрегата. Техническая задача, на решение которой направлена заявляемая полезная модель, устранение вышеуказанных недостатков, а именно улучшение эксплуатационных характеристик. Техническая задача достигается тем, что в агрегате для освоения и ремонта скважин,содержащем транспортное средство, телескопическую вышку, расположенную вдоль нее лестницу подъема верхового рабочего с закрепленным на ней страховочным тросом с карабином, выполненную из направляющих, соединенных между собой ступеньками, и ограждение тоннельного типа, установленное на лестнице, состоящее из защитных дужек,последовательно связанных планками, телескопическая вышка снабжена компенсатором веса, соединенным гибкой связью с планками, выполненными в виде продольных тяг и шарнирно связанными со ступеньками, причем защитные дужки шарнирно закреплены на концах ступенек. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - агрегат для освоения и ремонта скважин в транспортном положении 2 82132012.04.30 фиг. 2 - агрегат для освоения и ремонта скважин в рабочем положении фиг. 3 - выноскана фиг. 2 фиг. 4 - выноскана фиг. 2. Агрегат для освоения и ремонта скважин (фиг. 1-4) включает телескопическую вышку 1, шарнирно установленную на транспортном средстве 2. На телескопической вышке 1 жестко зафиксирована лестница подъема верхового рабочего 3 с закрепленным на ней страховочным тросом с карабином 4. Лестница подъема верхового рабочего 3 включает в себя параллельные друг другу направляющие 5, соединенные посредством ступенек 6,расположенные перпендикулярно направляющим 5. На концах ступенек 6 шарнирно закреплено ограждение тоннельного типа 7, состоящее из защитных дужек 8 с упорами 9,последовательно связанных между собой с помощью шарнирных соединений планками 10. Планки 10 с помощью гибкой связи 11 соединены с установленным на телескопической вышке компенсатором веса 12, содержащим упругий элемент 13, выполненный, например, в виде пружины. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат для освоения и ремонта скважин транспортируется к месту проведения спуско-подъемных работ на скважине (на фигурах не показана). В транспортном положении,т.е. при сложенной телескопической вышке 1, тоннельное ограждение 7 находится в сложенном состоянии и прижато к лестнице подъема верхового рабочего 3 благодаря усилию,развиваемому упругим элементом 13 компенсатора веса 12, которое передается гибкой связью 11. Телескопическую вышку 1, установленную на транспортном средстве 2, поднимают из горизонтального в вертикальное положение. Во время подъема телескопической вышки 1 изменяется угол наклона направляющих 5 и ступенек 6, вследствие чего защитные дужки 8 и планки 10 под действием силы тяжести, преодолев сопротивление упругого элемента 13 и сил трения в шарнирных соединениях ограждения тоннельного типа 7, начинают движение вниз. При этом происходит дальнейшее сжатие упругого элемента 13 в компенсаторе веса 12, что препятствует резкому нарастанию скорости раскладывания ограждения тоннельного типа 7. Ограждение тоннельного типа 7 занимает окончательное положение, когда упоры 9 войдут в соприкосновение с лестницей подъема верхового рабочего 3 либо когда упругий элемент 13 в компенсаторе веса 12 достигнет максимальной степени сжатия. Страховочный трос с карабином 4 выполняет роль дополнительной защиты рабочего от падения. При опускании телескопической вышки 1 результирующая силы тяжести, действующая на тоннельное ограждение 7, начинает уменьшаться. Происходит высвобождение энергии, накопленной в упругом элементе 13 компенсатора веса 12, который начинает разжиматься, воздействуя через гибкую связь 11 на планки 10. Ограждение тоннельного типа 7 складывается, занимая при сложенной телескопической вышке 1 свое первоначальное положение. Таким образом, использование в агрегате для освоения и ремонта скважин ограждения тоннельного типа 7, установленного на лестнице подъема верхового рабочего 3 и состоящего из защитных дужек 8 с упорами 9, шарнирно закрепленных на концах ступенек 6 и последовательно связанных планками 10 с компенсатором веса 12 гибкой связью 11, позволяет повысить эксплуатационные характеристики агрегата для освоения и ремонта скважин. На дату подачи заявки на предлагаемую полезную модель разработаны рабочие чертежи, изготовлен образец и произведены приемочные испытания агрегата для освоения и ремонта скважин АП-80 А. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
