Агрегат для освоения и ремонта скважин

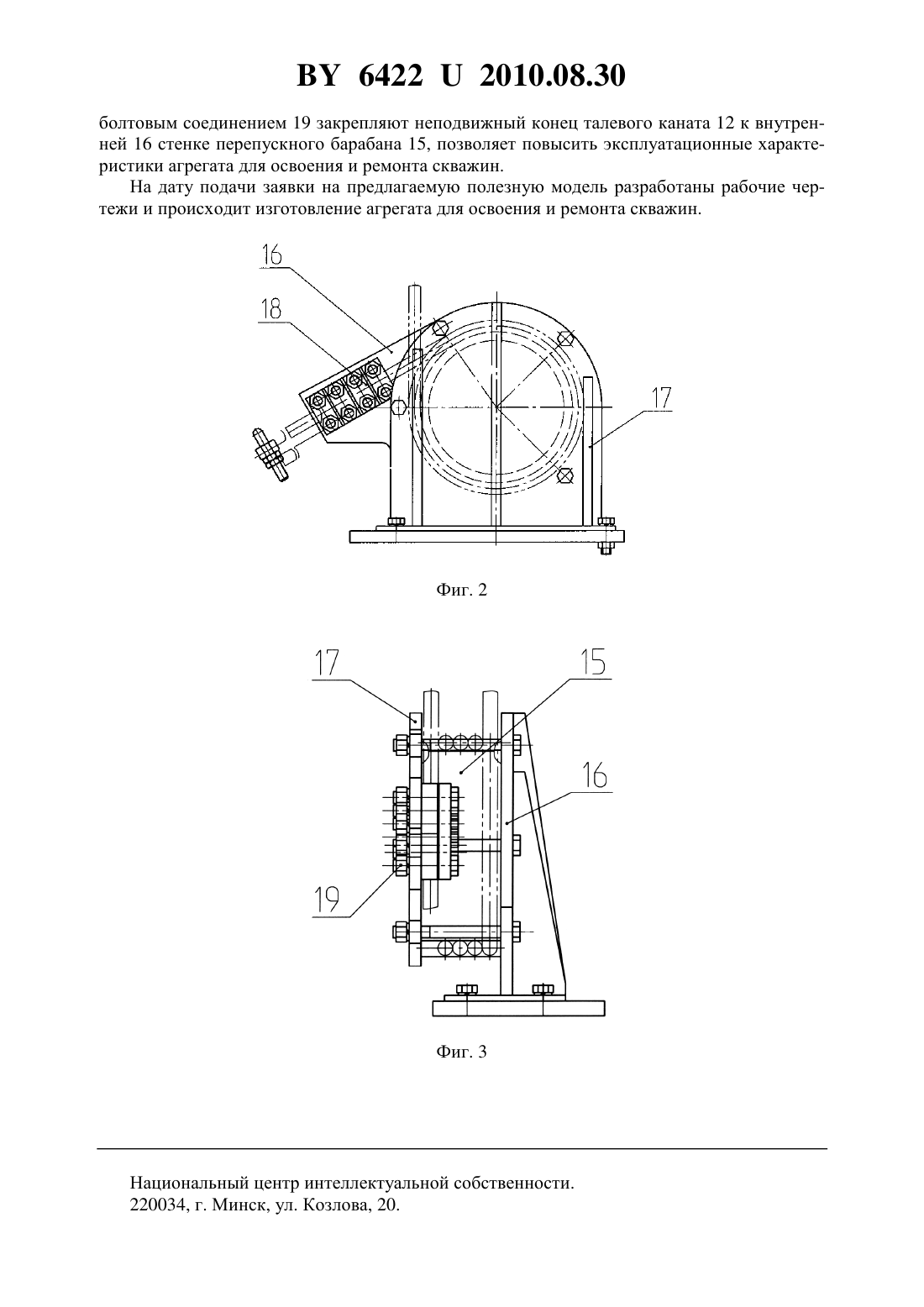

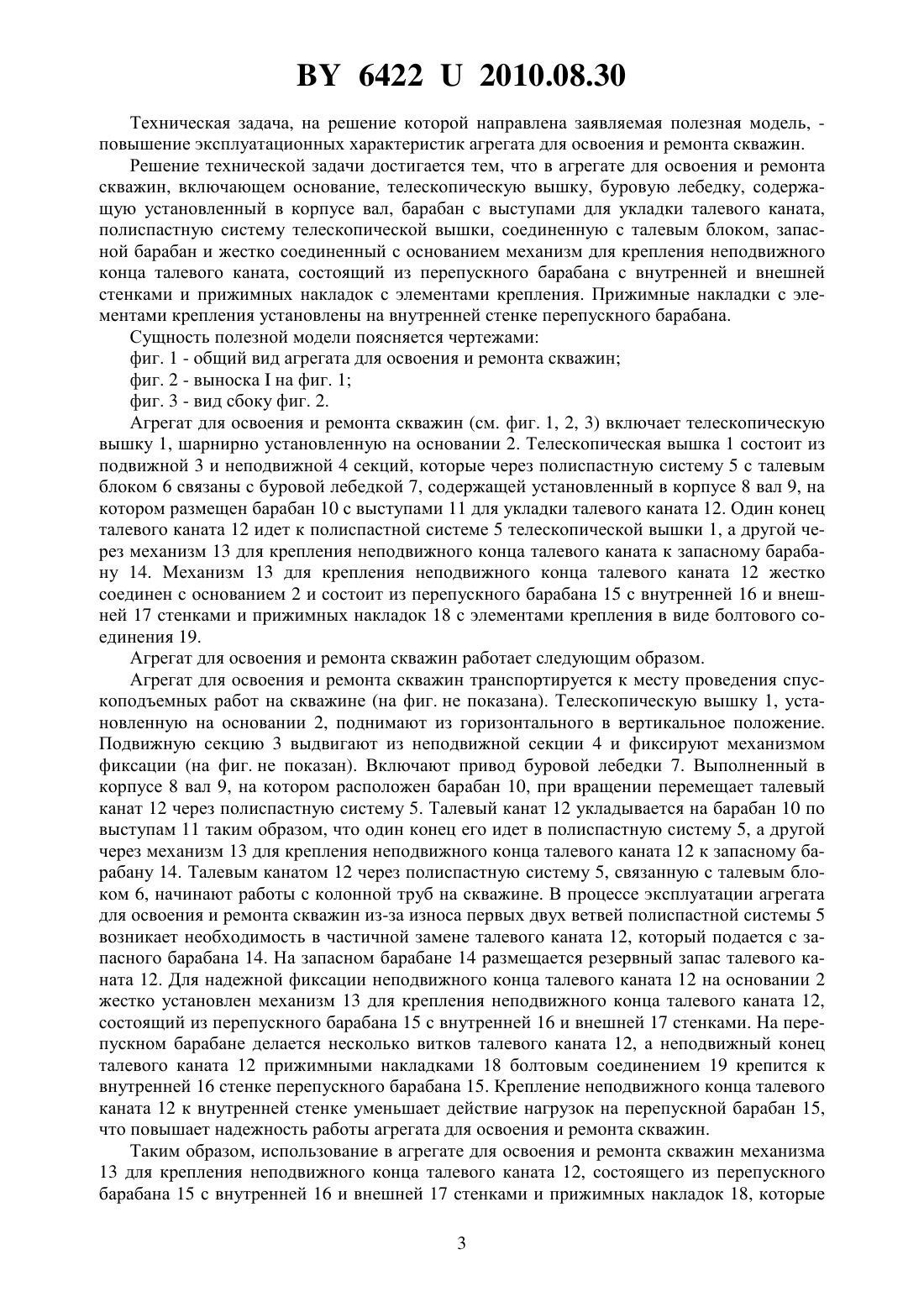

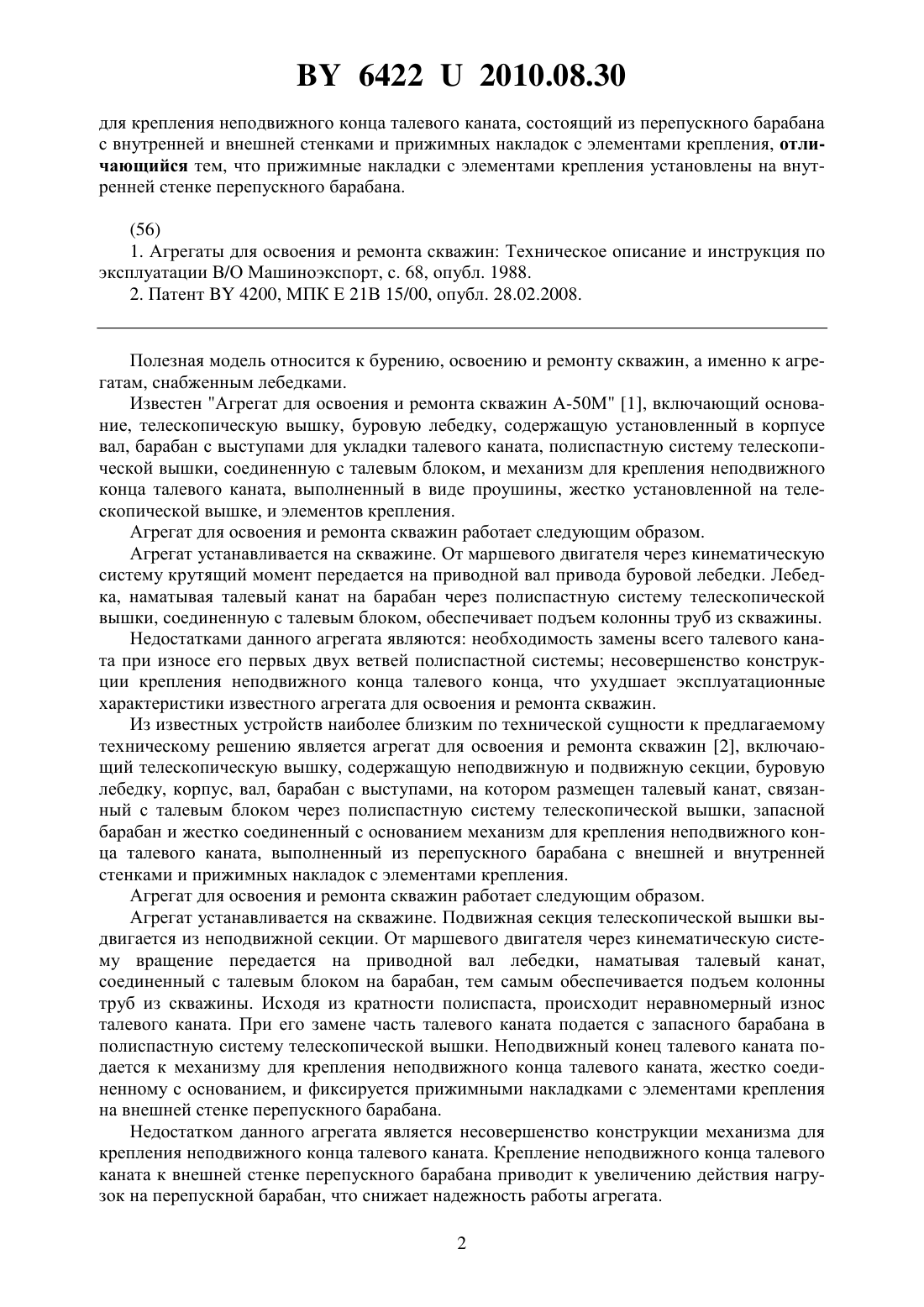

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Титов Виктор Иванович Гермацкий Владимир Иванович Винниченко Алла Ивановна Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Агрегат для освоения и ремонта скважин, включающий основание, телескопическую вышку, буровую лебедку, содержащую выполненный в корпусе вал, барабан с выступами для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, запасной барабан, и жестко соединенный с основанием механизм 64222010.08.30 для крепления неподвижного конца талевого каната, состоящий из перепускного барабана с внутренней и внешней стенками и прижимных накладок с элементами крепления, отличающийся тем, что прижимные накладки с элементами крепления установлены на внутренней стенке перепускного барабана.(56) 1. Агрегаты для освоения и ремонта скважин Техническое описание и инструкция по эксплуатации В/О Машиноэкспорт, с. 68, опубл. 1988. 2. Патент 4200, МПК Е 21 В 15/00, опубл. 28.02.2008. Полезная модель относится к бурению, освоению и ремонту скважин, а именно к агрегатам, снабженным лебедками. Известен Агрегат для освоения и ремонта скважин А-50 М 1, включающий основание, телескопическую вышку, буровую лебедку, содержащую установленный в корпусе вал, барабан с выступами для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, и механизм для крепления неподвижного конца талевого каната, выполненный в виде проушины, жестко установленной на телескопической вышке, и элементов крепления. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. От маршевого двигателя через кинематическую систему крутящий момент передается на приводной вал привода буровой лебедки. Лебедка, наматывая талевый канат на барабан через полиспастную систему телескопической вышки, соединенную с талевым блоком, обеспечивает подъем колонны труб из скважины. Недостатками данного агрегата являются необходимость замены всего талевого каната при износе его первых двух ветвей полиспастной системы несовершенство конструкции крепления неподвижного конца талевого конца, что ухудшает эксплуатационные характеристики известного агрегата для освоения и ремонта скважин. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является агрегат для освоения и ремонта скважин 2, включающий телескопическую вышку, содержащую неподвижную и подвижную секции, буровую лебедку, корпус, вал, барабан с выступами, на котором размещен талевый канат, связанный с талевым блоком через полиспастную систему телескопической вышки, запасной барабан и жестко соединенный с основанием механизм для крепления неподвижного конца талевого каната, выполненный из перепускного барабана с внешней и внутренней стенками и прижимных накладок с элементами крепления. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. Подвижная секция телескопической вышки выдвигается из неподвижной секции. От маршевого двигателя через кинематическую систему вращение передается на приводной вал лебедки, наматывая талевый канат,соединенный с талевым блоком на барабан, тем самым обеспечивается подъем колонны труб из скважины. Исходя из кратности полиспаста, происходит неравномерный износ талевого каната. При его замене часть талевого каната подается с запасного барабана в полиспастную систему телескопической вышки. Неподвижный конец талевого каната подается к механизму для крепления неподвижного конца талевого каната, жестко соединенному с основанием, и фиксируется прижимными накладками с элементами крепления на внешней стенке перепускного барабана. Недостатком данного агрегата является несовершенство конструкции механизма для крепления неподвижного конца талевого каната. Крепление неподвижного конца талевого каната к внешней стенке перепускного барабана приводит к увеличению действия нагрузок на перепускной барабан, что снижает надежность работы агрегата. 2 64222010.08.30 Техническая задача, на решение которой направлена заявляемая полезная модель, повышение эксплуатационных характеристик агрегата для освоения и ремонта скважин. Решение технической задачи достигается тем, что в агрегате для освоения и ремонта скважин, включающем основание, телескопическую вышку, буровую лебедку, содержащую установленный в корпусе вал, барабан с выступами для укладки талевого каната,полиспастную систему телескопической вышки, соединенную с талевым блоком, запасной барабан и жестко соединенный с основанием механизм для крепления неподвижного конца талевого каната, состоящий из перепускного барабана с внутренней и внешней стенками и прижимных накладок с элементами крепления. Прижимные накладки с элементами крепления установлены на внутренней стенке перепускного барабана. Сущность полезной модели поясняется чертежами фиг. 1 - общий вид агрегата для освоения и ремонта скважин фиг. 2 - выноскана фиг. 1 фиг. 3 - вид сбоку фиг. 2. Агрегат для освоения и ремонта скважин (см. фиг. 1, 2, 3) включает телескопическую вышку 1, шарнирно установленную на основании 2. Телескопическая вышка 1 состоит из подвижной 3 и неподвижной 4 секций, которые через полиспастную систему 5 с талевым блоком 6 связаны с буровой лебедкой 7, содержащей установленный в корпусе 8 вал 9, на котором размещен барабан 10 с выступами 11 для укладки талевого каната 12. Один конец талевого каната 12 идет к полиспастной системе 5 телескопической вышки 1, а другой через механизм 13 для крепления неподвижного конца талевого каната к запасному барабану 14. Механизм 13 для крепления неподвижного конца талевого каната 12 жестко соединен с основанием 2 и состоит из перепускного барабана 15 с внутренней 16 и внешней 17 стенками и прижимных накладок 18 с элементами крепления в виде болтового соединения 19. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат для освоения и ремонта скважин транспортируется к месту проведения спускоподъемных работ на скважине (на фиг. не показана). Телескопическую вышку 1, установленную на основании 2, поднимают из горизонтального в вертикальное положение. Подвижную секцию 3 выдвигают из неподвижной секции 4 и фиксируют механизмом фиксации (на фиг. не показан). Включают привод буровой лебедки 7. Выполненный в корпусе 8 вал 9, на котором расположен барабан 10, при вращении перемещает талевый канат 12 через полиспастную систему 5. Талевый канат 12 укладывается на барабан 10 по выступам 11 таким образом, что один конец его идет в полиспастную систему 5, а другой через механизм 13 для крепления неподвижного конца талевого каната 12 к запасному барабану 14. Талевым канатом 12 через полиспастную систему 5, связанную с талевым блоком 6, начинают работы с колонной труб на скважине. В процессе эксплуатации агрегата для освоения и ремонта скважин из-за износа первых двух ветвей полиспастной системы 5 возникает необходимость в частичной замене талевого каната 12, который подается с запасного барабана 14. На запасном барабане 14 размещается резервный запас талевого каната 12. Для надежной фиксации неподвижного конца талевого каната 12 на основании 2 жестко установлен механизм 13 для крепления неподвижного конца талевого каната 12,состоящий из перепускного барабана 15 с внутренней 16 и внешней 17 стенками. На перепускном барабане делается несколько витков талевого каната 12, а неподвижный конец талевого каната 12 прижимными накладками 18 болтовым соединением 19 крепится к внутренней 16 стенке перепускного барабана 15. Крепление неподвижного конца талевого каната 12 к внутренней стенке уменьшает действие нагрузок на перепускной барабан 15,что повышает надежность работы агрегата для освоения и ремонта скважин. Таким образом, использование в агрегате для освоения и ремонта скважин механизма 13 для крепления неподвижного конца талевого каната 12, состоящего из перепускного барабана 15 с внутренней 16 и внешней 17 стенками и прижимных накладок 18, которые 3 64222010.08.30 болтовым соединением 19 закрепляют неподвижный конец талевого каната 12 к внутренней 16 стенке перепускного барабана 15, позволяет повысить эксплуатационные характеристики агрегата для освоения и ремонта скважин. На дату подачи заявки на предлагаемую полезную модель разработаны рабочие чертежи и происходит изготовление агрегата для освоения и ремонта скважин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
