Устройство для получения отливок

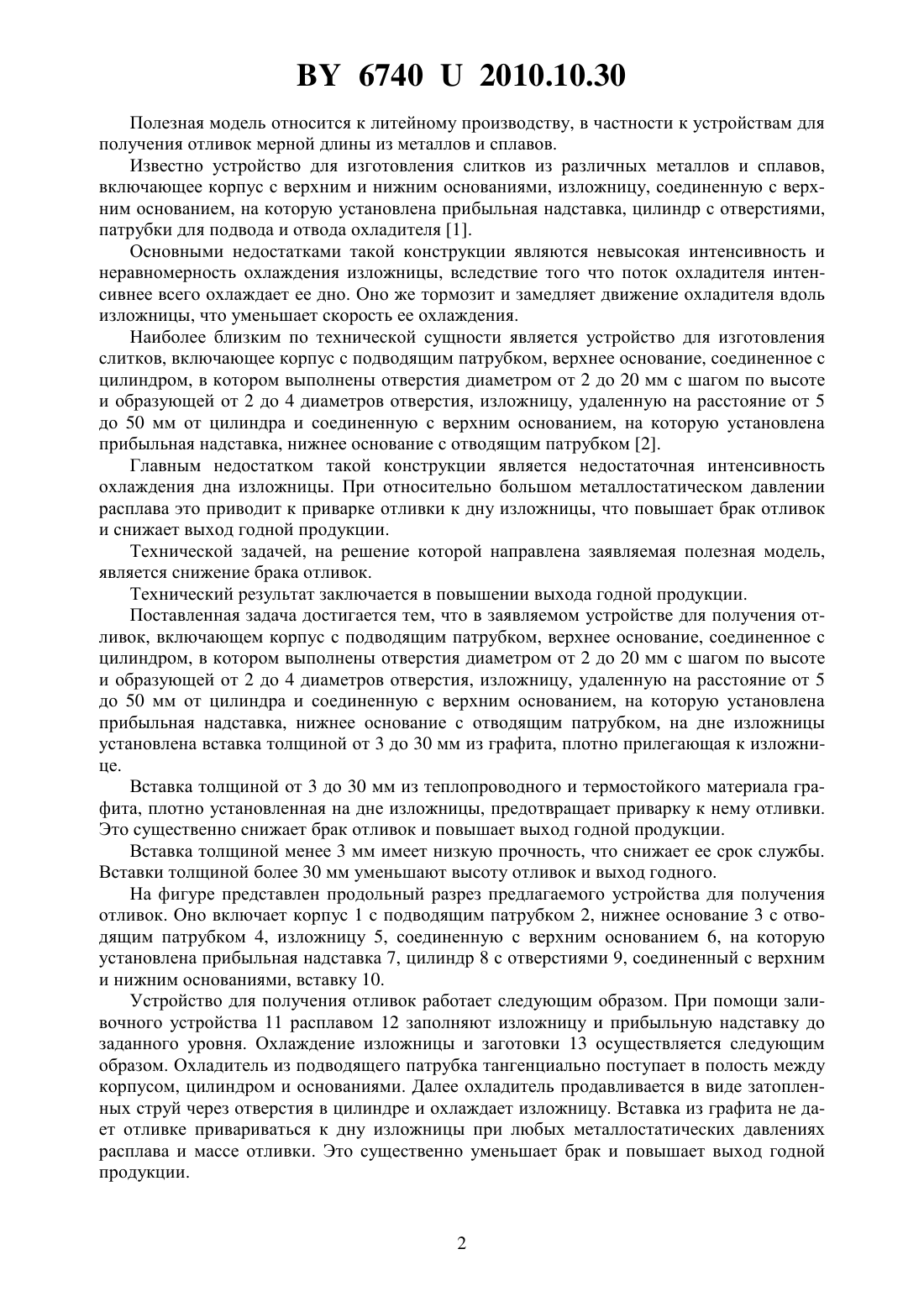

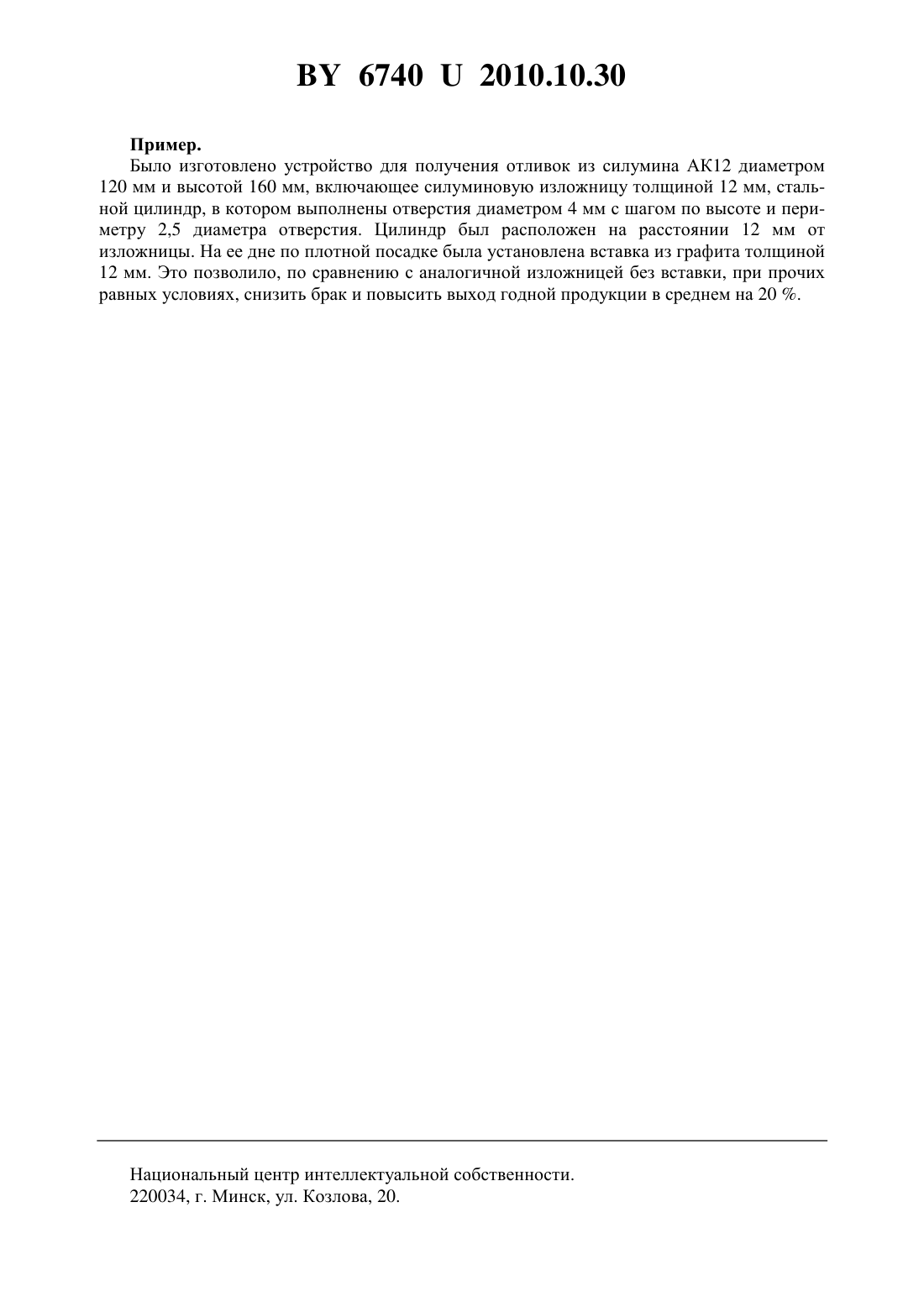

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ОТЛИВОК(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Ривкин Александр Игоревич Гутев Алексей Петрович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для получения отливок, включающее корпус с подводящим патрубком,верхнее основание, соединенное с цилиндром, в котором выполнены отверстия диаметром от 2 до 20 мм с шагом по высоте и образующей от 2 до 4 диаметров отверстия, изложницу,удаленную на расстояние от 5 до 50 мм от цилиндра и соединенную с верхним основанием, на которую установлена прибыльная надставка, нижнее основание с отводящим патрубком, отличающееся тем, что на дне изложницы установлена вставка толщиной от 3 до 30 мм из графита, плотно прилегающая к изложнице. 67402010.10.30 Полезная модель относится к литейному производству, в частности к устройствам для получения отливок мерной длины из металлов и сплавов. Известно устройство для изготовления слитков из различных металлов и сплавов,включающее корпус с верхним и нижним основаниями, изложницу, соединенную с верхним основанием, на которую установлена прибыльная надставка, цилиндр с отверстиями,патрубки для подвода и отвода охладителя 1. Основными недостатками такой конструкции являются невысокая интенсивность и неравномерность охлаждения изложницы, вследствие того что поток охладителя интенсивнее всего охлаждает ее дно. Оно же тормозит и замедляет движение охладителя вдоль изложницы, что уменьшает скорость ее охлаждения. Наиболее близким по технической сущности является устройство для изготовления слитков, включающее корпус с подводящим патрубком, верхнее основание, соединенное с цилиндром, в котором выполнены отверстия диаметром от 2 до 20 мм с шагом по высоте и образующей от 2 до 4 диаметров отверстия, изложницу, удаленную на расстояние от 5 до 50 мм от цилиндра и соединенную с верхним основанием, на которую установлена прибыльная надставка, нижнее основание с отводящим патрубком 2. Главным недостатком такой конструкции является недостаточная интенсивность охлаждения дна изложницы. При относительно большом металлостатическом давлении расплава это приводит к приварке отливки к дну изложницы, что повышает брак отливок и снижает выход годной продукции. Технической задачей, на решение которой направлена заявляемая полезная модель,является снижение брака отливок. Технический результат заключается в повышении выхода годной продукции. Поставленная задача достигается тем, что в заявляемом устройстве для получения отливок, включающем корпус с подводящим патрубком, верхнее основание, соединенное с цилиндром, в котором выполнены отверстия диаметром от 2 до 20 мм с шагом по высоте и образующей от 2 до 4 диаметров отверстия, изложницу, удаленную на расстояние от 5 до 50 мм от цилиндра и соединенную с верхним основанием, на которую установлена прибыльная надставка, нижнее основание с отводящим патрубком, на дне изложницы установлена вставка толщиной от 3 до 30 мм из графита, плотно прилегающая к изложнице. Вставка толщиной от 3 до 30 мм из теплопроводного и термостойкого материала графита, плотно установленная на дне изложницы, предотвращает приварку к нему отливки. Это существенно снижает брак отливок и повышает выход годной продукции. Вставка толщиной менее 3 мм имеет низкую прочность, что снижает ее срок службы. Вставки толщиной более 30 мм уменьшают высоту отливок и выход годного. На фигуре представлен продольный разрез предлагаемого устройства для получения отливок. Оно включает корпус 1 с подводящим патрубком 2, нижнее основание 3 с отводящим патрубком 4, изложницу 5, соединенную с верхним основанием 6, на которую установлена прибыльная надставка 7, цилиндр 8 с отверстиями 9, соединенный с верхним и нижним основаниями, вставку 10. Устройство для получения отливок работает следующим образом. При помощи заливочного устройства 11 расплавом 12 заполняют изложницу и прибыльную надставку до заданного уровня. Охлаждение изложницы и заготовки 13 осуществляется следующим образом. Охладитель из подводящего патрубка тангенциально поступает в полость между корпусом, цилиндром и основаниями. Далее охладитель продавливается в виде затопленных струй через отверстия в цилиндре и охлаждает изложницу. Вставка из графита не дает отливке привариваться к дну изложницы при любых металлостатических давлениях расплава и массе отливки. Это существенно уменьшает брак и повышает выход годной продукции. 67402010.10.30 Пример. Было изготовлено устройство для получения отливок из силумина АК 12 диаметром 120 мм и высотой 160 мм, включающее силуминовую изложницу толщиной 12 мм, стальной цилиндр, в котором выполнены отверстия диаметром 4 мм с шагом по высоте и периметру 2,5 диаметра отверстия. Цилиндр был расположен на расстоянии 12 мм от изложницы. На ее дне по плотной посадке была установлена вставка из графита толщиной 12 мм. Это позволило, по сравнению с аналогичной изложницей без вставки, при прочих равных условиях, снизить брак и повысить выход годной продукции в среднем на 20 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
