Агрегат для освоения и ремонта скважин

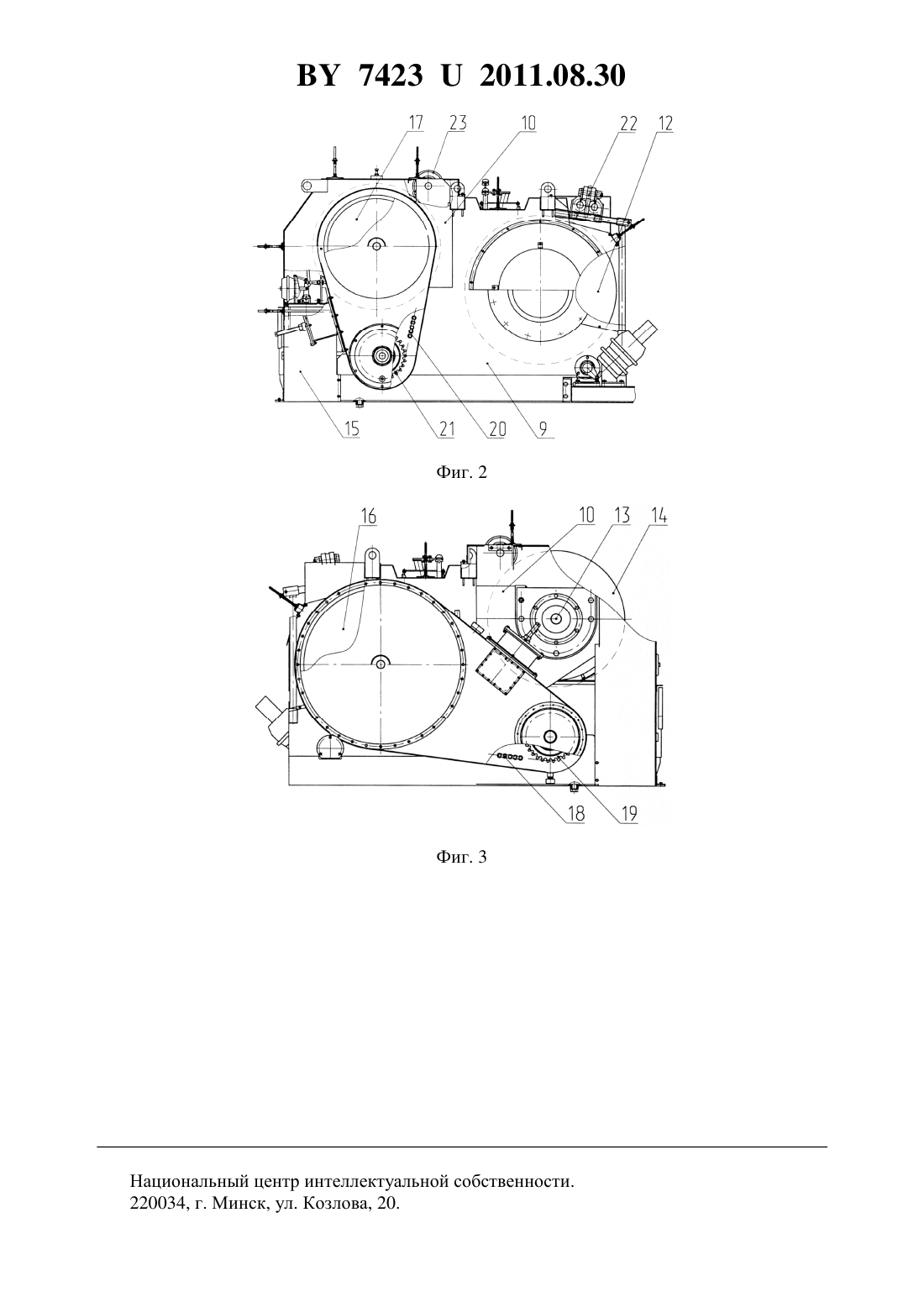

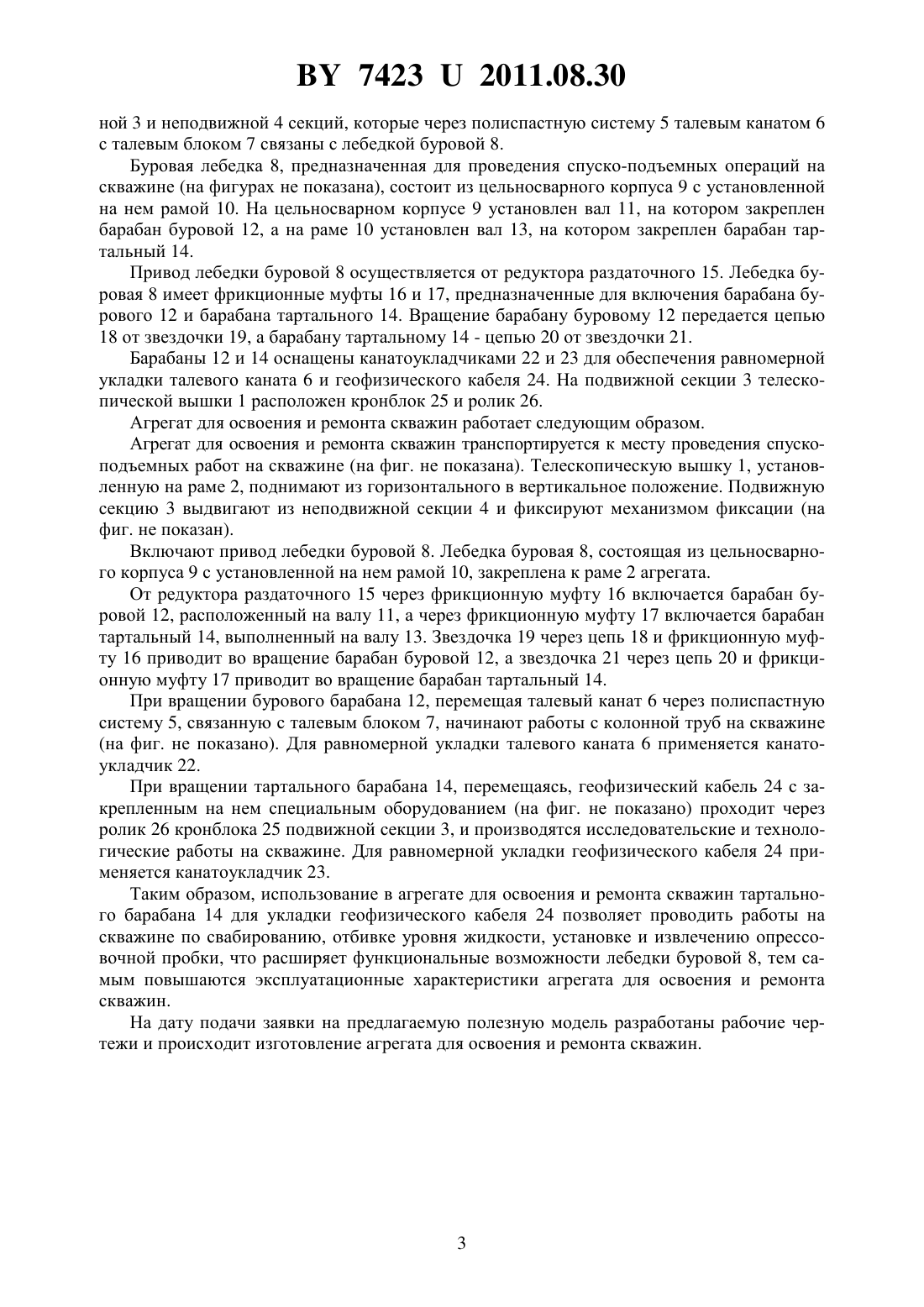

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Шейбут Геннадий Евгеньевич Левихин Максим Дмитриевич Корхов Александр Иванович Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Агрегат для освоения и ремонта скважин, включающий раму, телескопическую вышку, лебедку буровую, содержащую выполненный в корпусе вал, барабан буровой для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, кинематическую систему привода лебедки, отличающийся тем, что лебедка буровая снабжена барабаном тартальным для укладки геофизического кабеля.(56) 1. Агрегаты для освоения и ремонта скважин Техническое описание и инструкция по эксплуатации. - В/О Машиноэкспорт, 1988. - С. 86. 2. Патент 5546. Агрегат для освоения и ремонта скважин, МПК 21 15/00, опубл. 30.08.2009. Полезная модель относится к бурению, освоению и ремонту скважин, а именно к агрегатам, снабженным лебедками. Известен Агрегат для освоения и ремонта скважин А-50 М 1, включающий раму,телескопическую вышку, буровую лебедку, содержащую установленный в корпусе вал,буровой барабан для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, и кинематическую систему привода лебедки. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. От маршевого двигателя через кинематическую систему крутящий момент передается на приводной вал привода буровой лебедки. Лебедка, наматывая талевый канат на барабан через полиспастную систему телескопической вышки, соединенную с талевым блоком, обеспечивает подъем колонны труб из скважины. Недостатком данного агрегата является то, что буровая лебедка выполнена однобарабанной. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является агрегат для освоения и ремонта скважин 2, включающий раму, телескопическую вышку, содержащую неподвижную и подвижную секции, буровую лебедку, корпус, вал, барабан с винтовыми канавками, на котором размещен талевый канат, связанный с талевым блоком через полиспастную систему телескопической вышки, и кинематическую систему привода буровой лебедки. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. Подвижная секция телескопической вышки выдвигается из неподвижной секции. От маршевого двигателя через кинематическую систему вращение передается на приводной вал лебедки, наматывая талевый канат,соединенный с талевым блоком, на барабан, тем самым обеспечивается подъем колонны труб из скважины. Недостатком данного агрегата является то, что лебедка буровая выполнена также с одним буровым барабаном, что приводит к снижению функциональных возможностей работы лебедки буровой и тем самым к ухудшению эксплуатационных характеристик агрегата в целом. Техническая задача, на решение которой направлена заявляемая полезная модель, повышение эксплуатационных характеристик агрегата для освоения и ремонта скважин. Решение технической задачи достигается тем, что в агрегате для освоения и ремонта скважин, включающем раму, телескопическую вышку, лебедку буровую, содержащую выполненный в корпусе вал, барабан буровой для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, кинематическую систему привода лебедки буровой, лебедка буровая снабжена барабаном тартальным для укладки геофизического кабеля. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид агрегата для освоения и ремонта скважин фиг. 2 - общий вид лебедки со стороны привода тартального барабана фиг. 3 - общий вид лебедки со стороны привода бурового барабана. Агрегат для освоения и ремонта скважин (фиг. 1, 2, 3) включает телескопическую вышку 1, шарнирно установленную на раме 2. Телескопическая вышка 1 состоит из подвиж 2 74232011.08.30 ной 3 и неподвижной 4 секций, которые через полиспастную систему 5 талевым канатом 6 с талевым блоком 7 связаны с лебедкой буровой 8. Буровая лебедка 8, предназначенная для проведения спуско-подъемных операций на скважине (на фигурах не показана), состоит из цельносварного корпуса 9 с установленной на нем рамой 10. На цельносварном корпусе 9 установлен вал 11, на котором закреплен барабан буровой 12, а на раме 10 установлен вал 13, на котором закреплен барабан тартальный 14. Привод лебедки буровой 8 осуществляется от редуктора раздаточного 15. Лебедка буровая 8 имеет фрикционные муфты 16 и 17, предназначенные для включения барабана бурового 12 и барабана тартального 14. Вращение барабану буровому 12 передается цепью 18 от звездочки 19, а барабану тартальному 14 - цепью 20 от звездочки 21. Барабаны 12 и 14 оснащены канатоукладчиками 22 и 23 для обеспечения равномерной укладки талевого каната 6 и геофизического кабеля 24. На подвижной секции 3 телескопической вышки 1 расположен кронблок 25 и ролик 26. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат для освоения и ремонта скважин транспортируется к месту проведения спускоподъемных работ на скважине (на фиг. не показана). Телескопическую вышку 1, установленную на раме 2, поднимают из горизонтального в вертикальное положение. Подвижную секцию 3 выдвигают из неподвижной секции 4 и фиксируют механизмом фиксации (на фиг. не показан). Включают привод лебедки буровой 8. Лебедка буровая 8, состоящая из цельносварного корпуса 9 с установленной на нем рамой 10, закреплена к раме 2 агрегата. От редуктора раздаточного 15 через фрикционную муфту 16 включается барабан буровой 12, расположенный на валу 11, а через фрикционную муфту 17 включается барабан тартальный 14, выполненный на валу 13. Звездочка 19 через цепь 18 и фрикционную муфту 16 приводит во вращение барабан буровой 12, а звездочка 21 через цепь 20 и фрикционную муфту 17 приводит во вращение барабан тартальный 14. При вращении бурового барабана 12, перемещая талевый канат 6 через полиспастную систему 5, связанную с талевым блоком 7, начинают работы с колонной труб на скважине(на фиг. не показано). Для равномерной укладки талевого каната 6 применяется канатоукладчик 22. При вращении тартального барабана 14, перемещаясь, геофизический кабель 24 с закрепленным на нем специальным оборудованием (на фиг. не показано) проходит через ролик 26 кронблока 25 подвижной секции 3, и производятся исследовательские и технологические работы на скважине. Для равномерной укладки геофизического кабеля 24 применяется канатоукладчик 23. Таким образом, использование в агрегате для освоения и ремонта скважин тартального барабана 14 для укладки геофизического кабеля 24 позволяет проводить работы на скважине по свабированию, отбивке уровня жидкости, установке и извлечению опрессовочной пробки, что расширяет функциональные возможности лебедки буровой 8, тем самым повышаются эксплуатационные характеристики агрегата для освоения и ремонта скважин. На дату подачи заявки на предлагаемую полезную модель разработаны рабочие чертежи и происходит изготовление агрегата для освоения и ремонта скважин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
