Агрегат для освоения и ремонта скважин

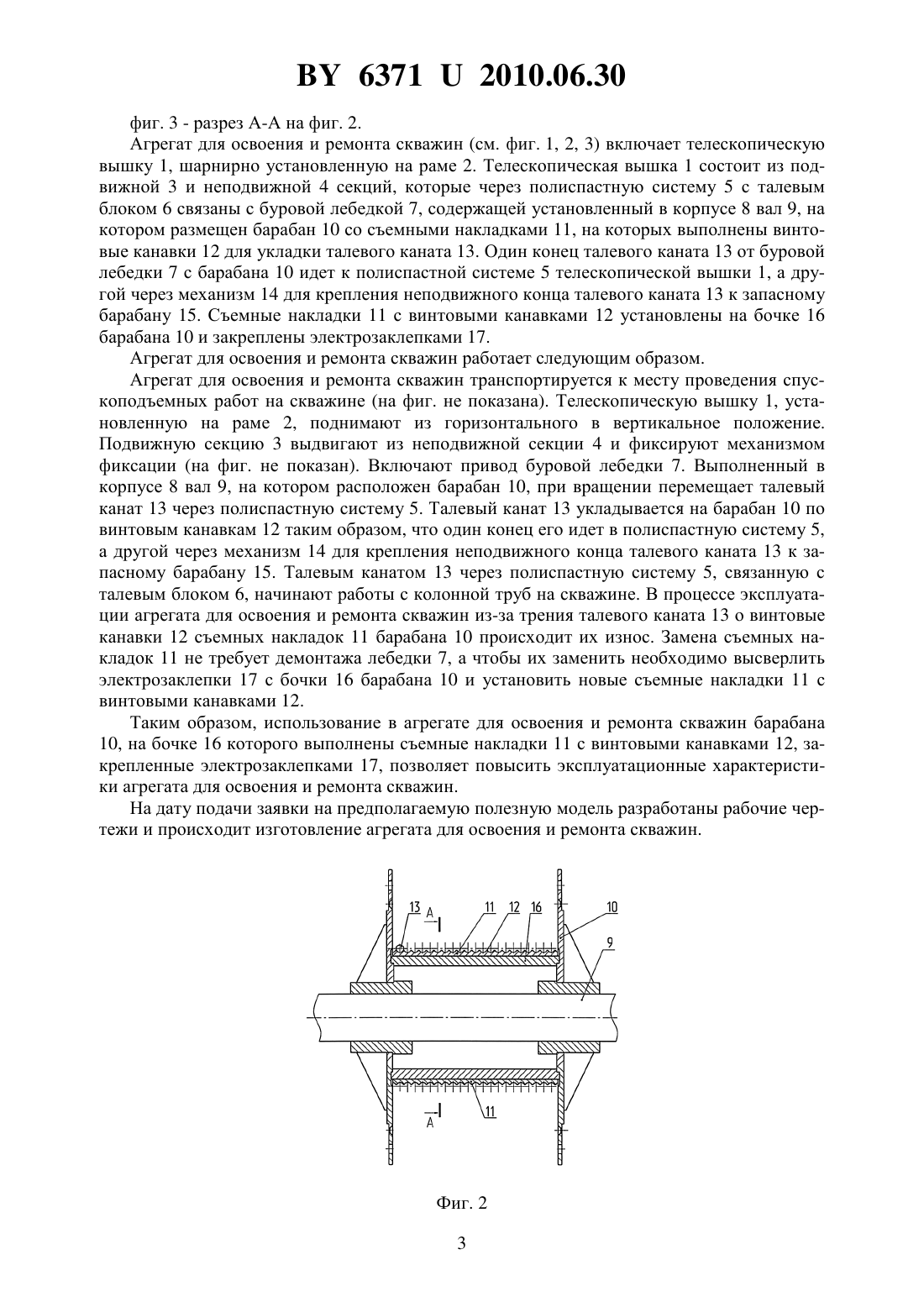

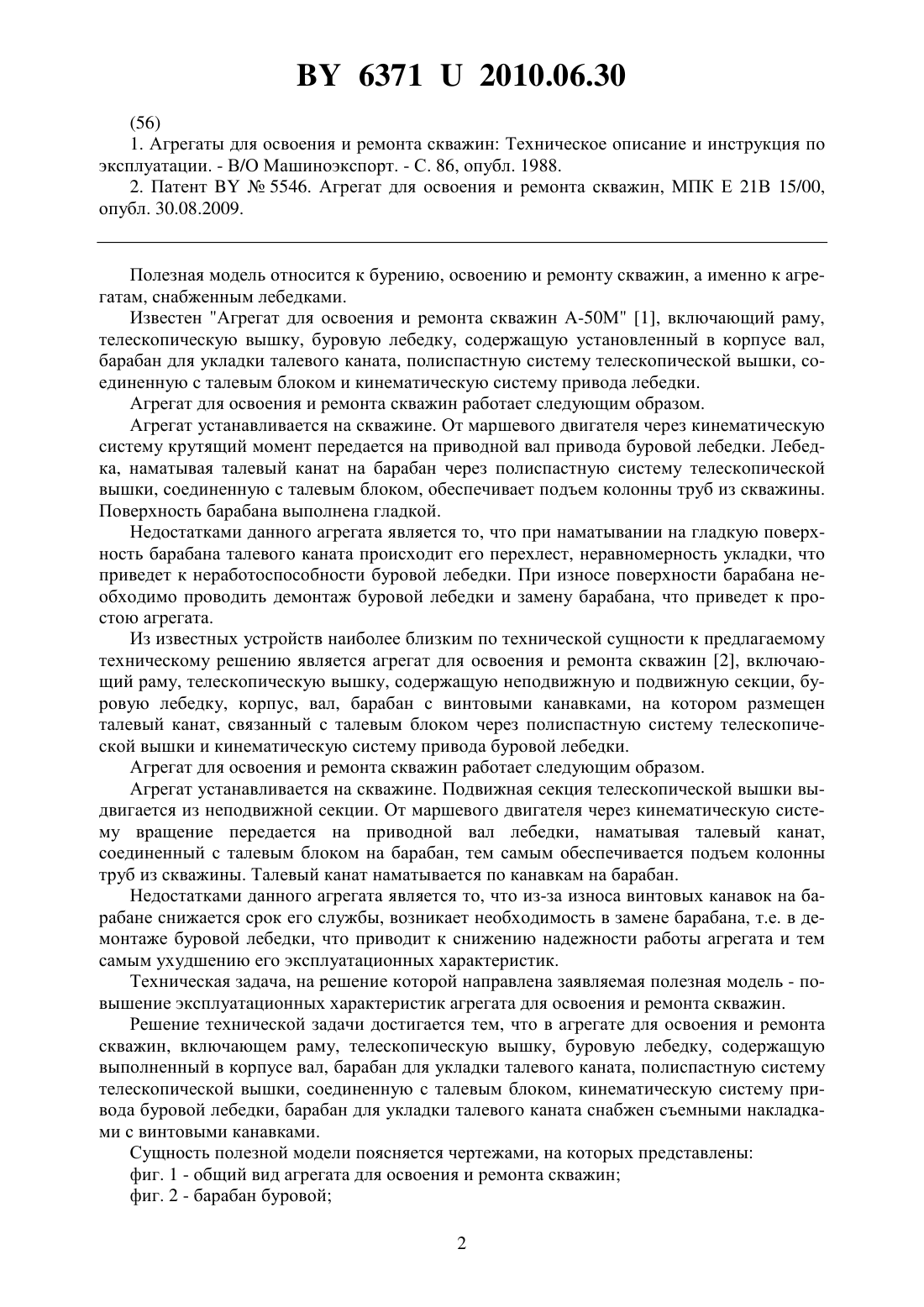

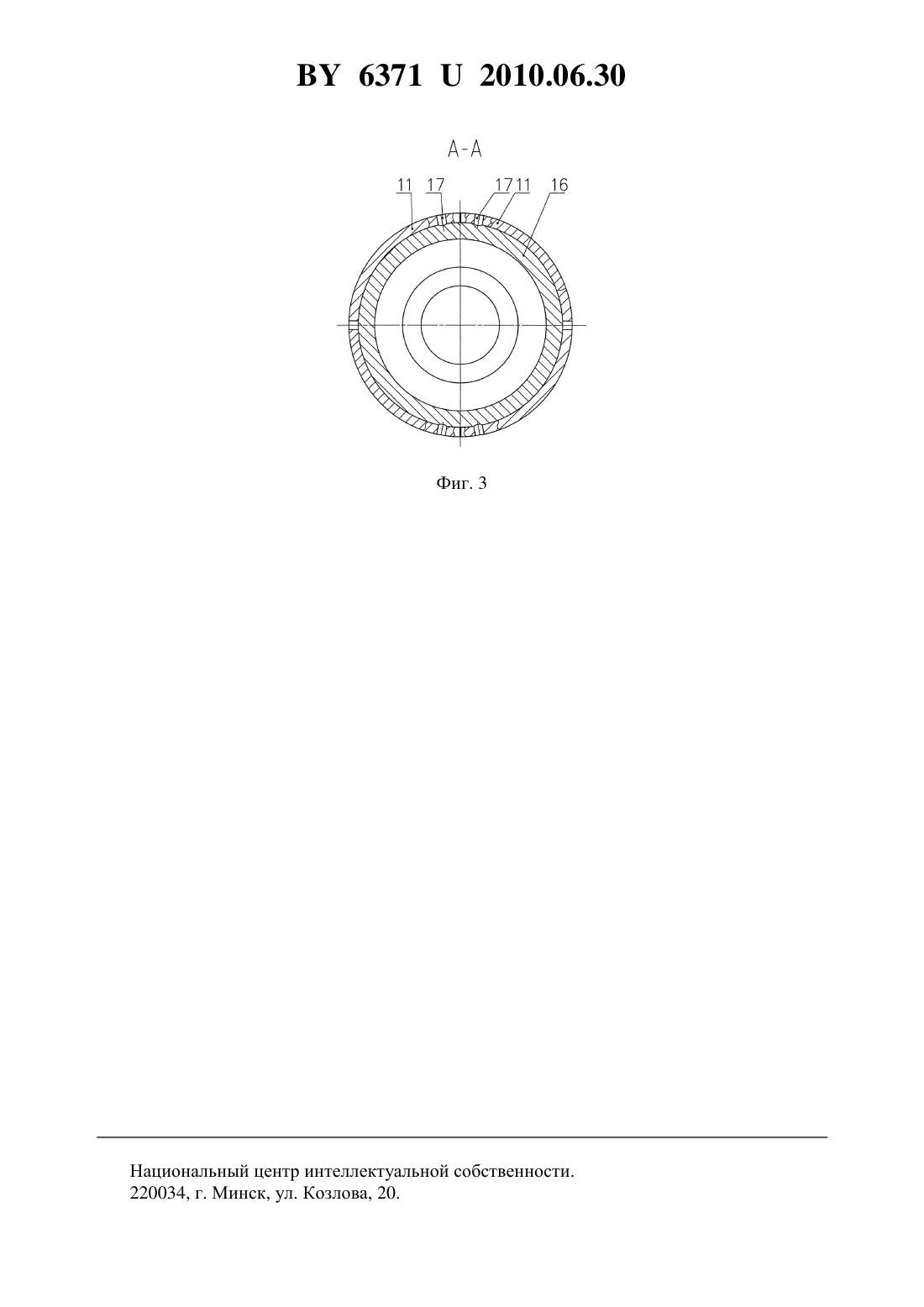

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Титов Виктор Иванович Шейбут Геннадий Евгеньевич Самарченко Ирина Викторовна Новикова Светлана Казимировна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Агрегат для освоения и ремонта скважин, включающий раму, телескопическую вышку, буровую лебедку, содержащую выполненный в корпусе вал, барабан для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, кинематическую систему привода лебедки, отличающийся тем, что барабан для укладки талевого каната снабжен съемными накладками с винтовыми канавками.(56) 1. Агрегаты для освоения и ремонта скважин Техническое описание и инструкция по эксплуатации. - В/О Машиноэкспорт. - С. 86, опубл. 1988. 2. Патент 5546. Агрегат для освоения и ремонта скважин, МПК Е 21 В 15/00,опубл. 30.08.2009. Полезная модель относится к бурению, освоению и ремонту скважин, а именно к агрегатам, снабженным лебедками. Известен Агрегат для освоения и ремонта скважин А-50 М 1, включающий раму,телескопическую вышку, буровую лебедку, содержащую установленный в корпусе вал,барабан для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком и кинематическую систему привода лебедки. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. От маршевого двигателя через кинематическую систему крутящий момент передается на приводной вал привода буровой лебедки. Лебедка, наматывая талевый канат на барабан через полиспастную систему телескопической вышки, соединенную с талевым блоком, обеспечивает подъем колонны труб из скважины. Поверхность барабана выполнена гладкой. Недостатками данного агрегата является то, что при наматывании на гладкую поверхность барабана талевого каната происходит его перехлест, неравномерность укладки, что приведет к неработоспособности буровой лебедки. При износе поверхности барабана необходимо проводить демонтаж буровой лебедки и замену барабана, что приведет к простою агрегата. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является агрегат для освоения и ремонта скважин 2, включающий раму, телескопическую вышку, содержащую неподвижную и подвижную секции, буровую лебедку, корпус, вал, барабан с винтовыми канавками, на котором размещен талевый канат, связанный с талевым блоком через полиспастную систему телескопической вышки и кинематическую систему привода буровой лебедки. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. Подвижная секция телескопической вышки выдвигается из неподвижной секции. От маршевого двигателя через кинематическую систему вращение передается на приводной вал лебедки, наматывая талевый канат,соединенный с талевым блоком на барабан, тем самым обеспечивается подъем колонны труб из скважины. Талевый канат наматывается по канавкам на барабан. Недостатками данного агрегата является то, что из-за износа винтовых канавок на барабане снижается срок его службы, возникает необходимость в замене барабана, т.е. в демонтаже буровой лебедки, что приводит к снижению надежности работы агрегата и тем самым ухудшению его эксплуатационных характеристик. Техническая задача, на решение которой направлена заявляемая полезная модель - повышение эксплуатационных характеристик агрегата для освоения и ремонта скважин. Решение технической задачи достигается тем, что в агрегате для освоения и ремонта скважин, включающем раму, телескопическую вышку, буровую лебедку, содержащую выполненный в корпусе вал, барабан для укладки талевого каната, полиспастную систему телескопической вышки, соединенную с талевым блоком, кинематическую систему привода буровой лебедки, барабан для укладки талевого каната снабжен съемными накладками с винтовыми канавками. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид агрегата для освоения и ремонта скважин фиг. 2 - барабан буровой 2 63712010.06.30 фиг. 3 - разрез А-А на фиг. 2. Агрегат для освоения и ремонта скважин (см. фиг. 1, 2, 3) включает телескопическую вышку 1, шарнирно установленную на раме 2. Телескопическая вышка 1 состоит из подвижной 3 и неподвижной 4 секций, которые через полиспастную систему 5 с талевым блоком 6 связаны с буровой лебедкой 7, содержащей установленный в корпусе 8 вал 9, на котором размещен барабан 10 со съемными накладками 11, на которых выполнены винтовые канавки 12 для укладки талевого каната 13. Один конец талевого каната 13 от буровой лебедки 7 с барабана 10 идет к полиспастной системе 5 телескопической вышки 1, а другой через механизм 14 для крепления неподвижного конца талевого каната 13 к запасному барабану 15. Съемные накладки 11 с винтовыми канавками 12 установлены на бочке 16 барабана 10 и закреплены электрозаклепками 17. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат для освоения и ремонта скважин транспортируется к месту проведения спускоподъемных работ на скважине (на фиг. не показана). Телескопическую вышку 1, установленную на раме 2, поднимают из горизонтального в вертикальное положение. Подвижную секцию 3 выдвигают из неподвижной секции 4 и фиксируют механизмом фиксации (на фиг. не показан). Включают привод буровой лебедки 7. Выполненный в корпусе 8 вал 9, на котором расположен барабан 10, при вращении перемещает талевый канат 13 через полиспастную систему 5. Талевый канат 13 укладывается на барабан 10 по винтовым канавкам 12 таким образом, что один конец его идет в полиспастную систему 5,а другой через механизм 14 для крепления неподвижного конца талевого каната 13 к запасному барабану 15. Талевым канатом 13 через полиспастную систему 5, связанную с талевым блоком 6, начинают работы с колонной труб на скважине. В процессе эксплуатации агрегата для освоения и ремонта скважин из-за трения талевого каната 13 о винтовые канавки 12 съемных накладок 11 барабана 10 происходит их износ. Замена съемных накладок 11 не требует демонтажа лебедки 7, а чтобы их заменить необходимо высверлить электрозаклепки 17 с бочки 16 барабана 10 и установить новые съемные накладки 11 с винтовыми канавками 12. Таким образом, использование в агрегате для освоения и ремонта скважин барабана 10, на бочке 16 которого выполнены съемные накладки 11 с винтовыми канавками 12, закрепленные электрозаклепками 17, позволяет повысить эксплуатационные характеристики агрегата для освоения и ремонта скважин. На дату подачи заявки на предполагаемую полезную модель разработаны рабочие чертежи и происходит изготовление агрегата для освоения и ремонта скважин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
