Прибор для испытания эластичных материалов и швов

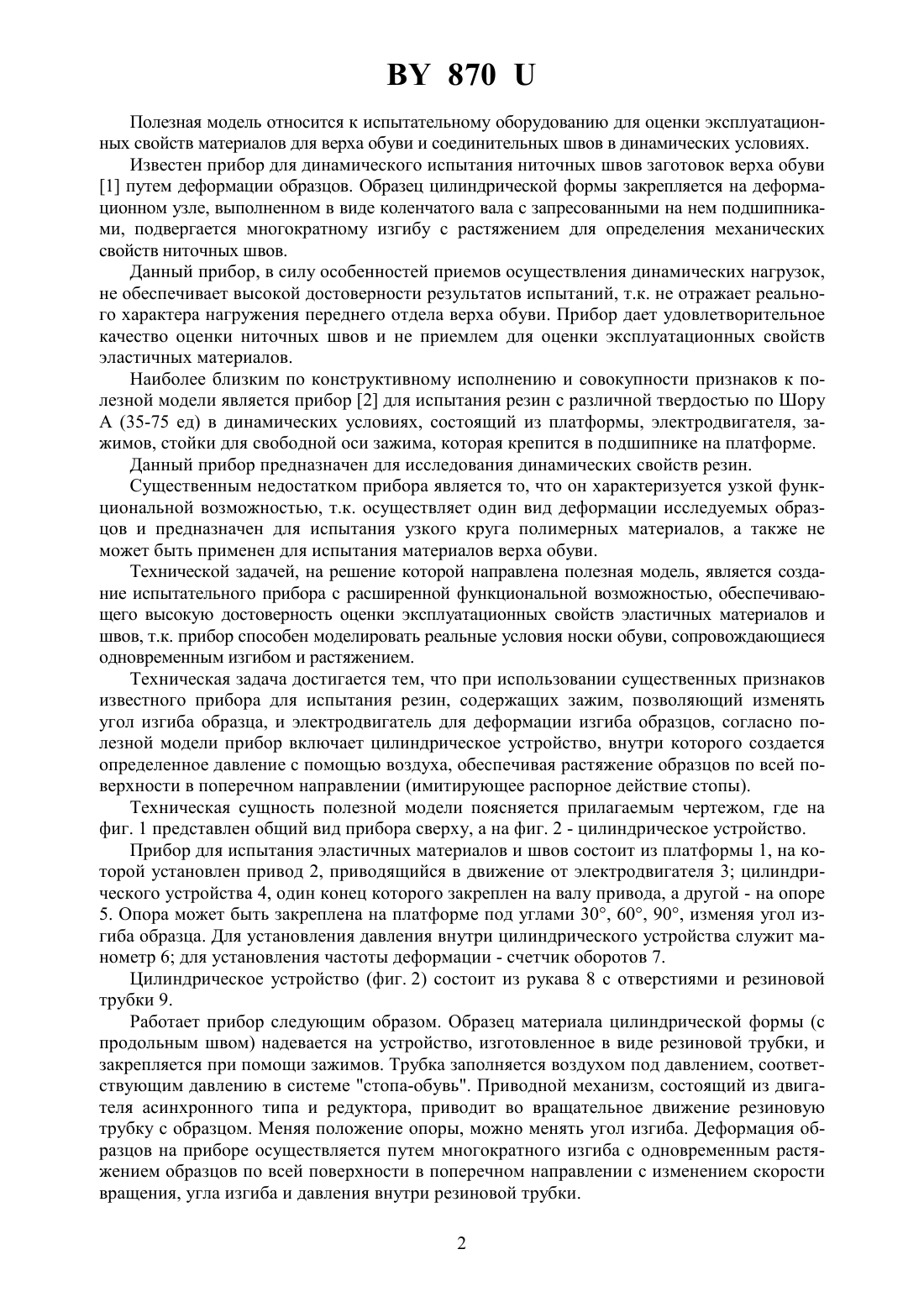

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ИСПЫТАНИЯ ЭЛАСТИЧНЫХ МАТЕРИАЛОВ И ШВОВ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Буркин Александр Николаевич Матвеев Константин Сергеевич Махонь Александра Николаевна Терентьева Ольга Анатольевна Ковчур Сергей Григорьевич(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Прибор для испытания эластичных материалов и швов, состоящий из привода, цилиндрического устройства для размещения и закрепления образцов с опорой, которая может быть закреплена на платформе под углами 30, 60, 90,отличающийся тем, что цилиндрическое устройство выполнено с возможностью изгиба с одновременным растяжением в поперечном направлении по всей поверхности размещенного на нем образца и шва.(56) 1. Новое в конструировании и технологии изготовления обуви типа мокасин./А.Н. Буркин, К.Ф. Потапова, М.П. Чумакова, Л.П. Круглякова.- М. ЦНИИТЭИлегпром, 1988 - 40 с.(сер. Обувная промышленность. Обзорная информация. Выпуск 3)/, с. 21-23, рис. 6. 2. ГОСТ 10828-75 Резина. Метод определения динамического модуля и модуля внутреннего трения при знакопеременном изгибе с вращением. - М. Изд-во стандартов, 1976. - 6 с. 870 Полезная модель относится к испытательному оборудованию для оценки эксплуатационных свойств материалов для верха обуви и соединительных швов в динамических условиях. Известен прибор для динамического испытания ниточных швов заготовок верха обуви 1 путем деформации образцов. Образец цилиндрической формы закрепляется на деформационном узле, выполненном в виде коленчатого вала с запресованными на нем подшипниками, подвергается многократному изгибу с растяжением для определения механических свойств ниточных швов. Данный прибор, в силу особенностей приемов осуществления динамических нагрузок,не обеспечивает высокой достоверности результатов испытаний, т.к. не отражает реального характера нагружения переднего отдела верха обуви. Прибор дает удовлетворительное качество оценки ниточных швов и не приемлем для оценки эксплуатационных свойств эластичных материалов. Наиболее близким по конструктивному исполнению и совокупности признаков к полезной модели является прибор 2 для испытания резин с различной твердостью по Шору А (35-75 ед) в динамических условиях, состоящий из платформы, электродвигателя, зажимов, стойки для свободной оси зажима, которая крепится в подшипнике на платформе. Данный прибор предназначен для исследования динамических свойств резин. Существенным недостатком прибора является то, что он характеризуется узкой функциональной возможностью, т.к. осуществляет один вид деформации исследуемых образцов и предназначен для испытания узкого круга полимерных материалов, а также не может быть применен для испытания материалов верха обуви. Технической задачей, на решение которой направлена полезная модель, является создание испытательного прибора с расширенной функциональной возможностью, обеспечивающего высокую достоверность оценки эксплуатационных свойств эластичных материалов и швов, т.к. прибор способен моделировать реальные условия носки обуви, сопровождающиеся одновременным изгибом и растяжением. Техническая задача достигается тем, что при использовании существенных признаков известного прибора для испытания резин, содержащих зажим, позволяющий изменять угол изгиба образца, и электродвигатель для деформации изгиба образцов, согласно полезной модели прибор включает цилиндрическое устройство, внутри которого создается определенное давление с помощью воздуха, обеспечивая растяжение образцов по всей поверхности в поперечном направлении (имитирующее распорное действие стопы). Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 представлен общий вид прибора сверху, а на фиг. 2 - цилиндрическое устройство. Прибор для испытания эластичных материалов и швов состоит из платформы 1, на которой установлен привод 2, приводящийся в движение от электродвигателя 3 цилиндрического устройства 4, один конец которого закреплен на валу привода, а другой - на опоре 5. Опора может быть закреплена на платформе под углами 30, 60, 90, изменяя угол изгиба образца. Для установления давления внутри цилиндрического устройства служит манометр 6 для установления частоты деформации - счетчик оборотов 7. Цилиндрическое устройство (фиг. 2) состоит из рукава 8 с отверстиями и резиновой трубки 9. Работает прибор следующим образом. Образец материала цилиндрической формы (с продольным швом) надевается на устройство, изготовленное в виде резиновой трубки, и закрепляется при помощи зажимов. Трубка заполняется воздухом под давлением, соответствующим давлению в системе стопа-обувь. Приводной механизм, состоящий из двигателя асинхронного типа и редуктора, приводит во вращательное движение резиновую трубку с образцом. Меняя положение опоры, можно менять угол изгиба. Деформация образцов на приборе осуществляется путем многократного изгиба с одновременным растяжением образцов по всей поверхности в поперечном направлении с изменением скорости вращения, угла изгиба и давления внутри резиновой трубки. 2 870 Наличие отличительных признаков полезной модели определяется особенностями конструктивного решения цилиндрического устройства. Оно состоит из резиновой трубки, внутри которой находится рукав с отверстиями для подачи воздуха. По концам трубка и рукав склеены между собой. Давление воздуха внутри устройства может варьироваться,что наряду с частотой деформации и углом изгиба имитирует различные условия носки. Таким образом, полезная модель при выполнении описанных конструктивных особенностей обеспечивает необходимые условия для достоверности результатов испытаний эластичных материалов и швов в динамических условиях оценки формоустойчивости и износостойкости материалов верха обуви оценки износостойкости ниточных, клеевых и сварных швов, адгезии основы с покрытием прогнозирования эксплуатационных показателей качества обуви. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
