Акупунктурная игла

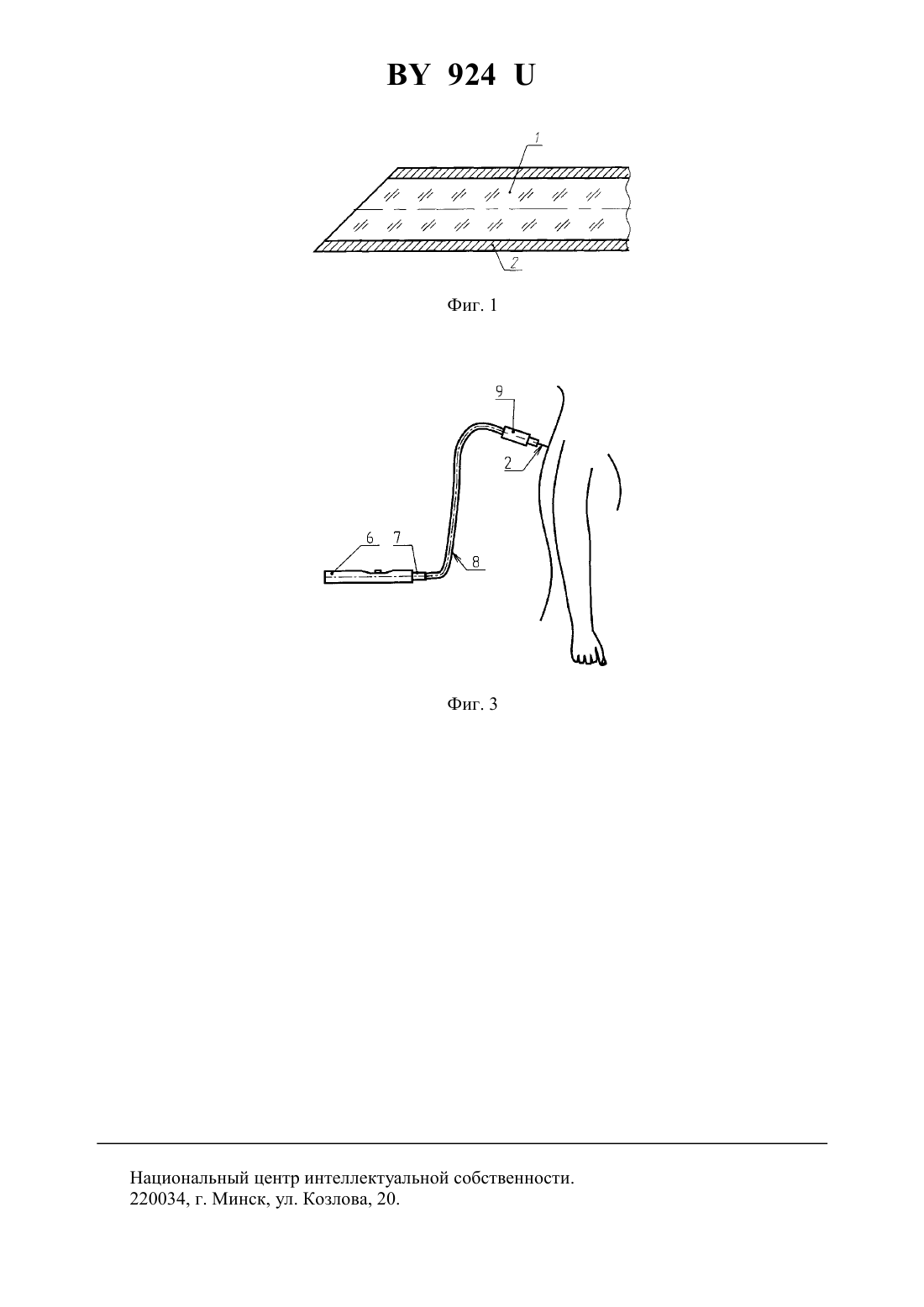

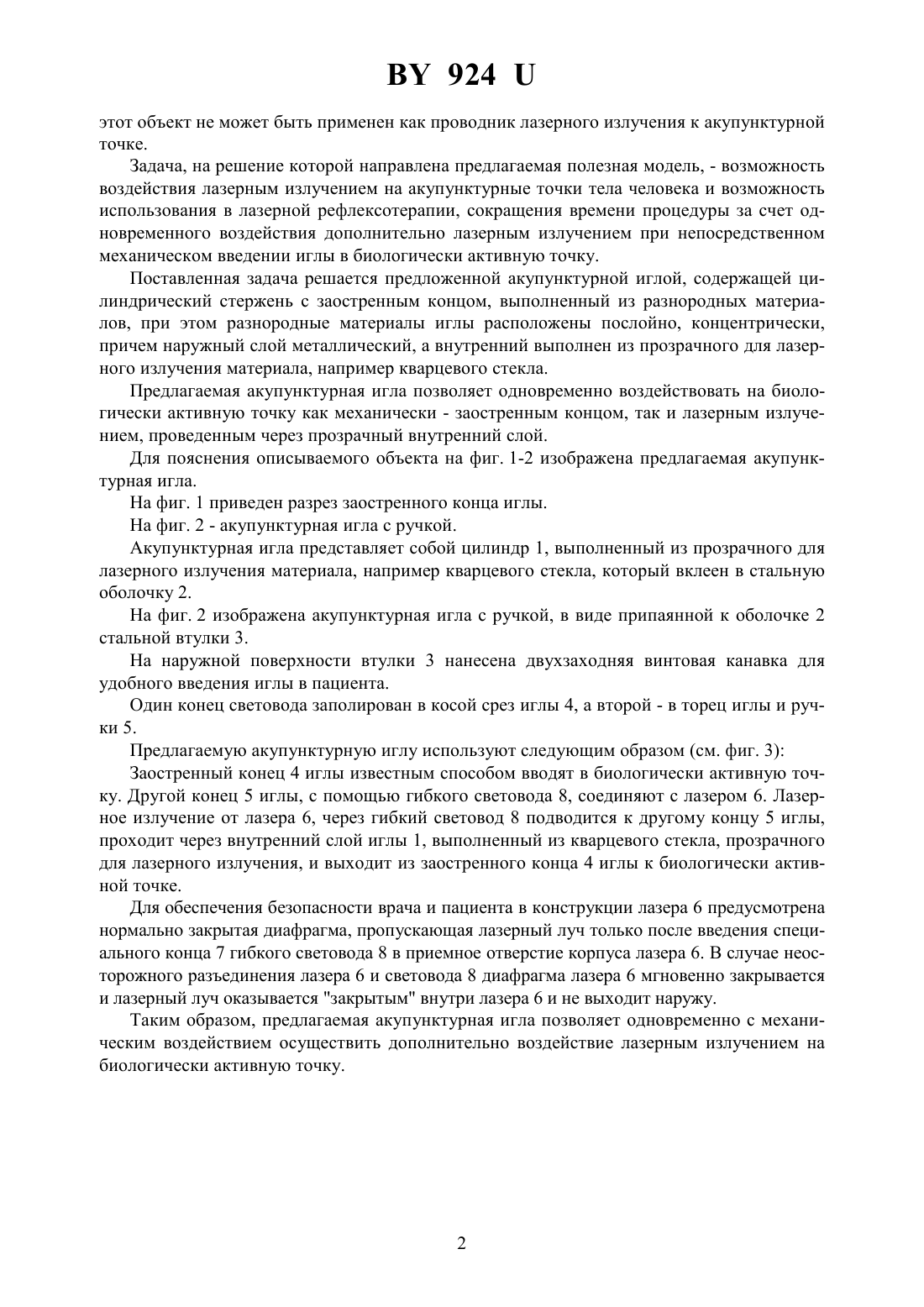

(71) Заявитель Белорусский государственный медицинский университет(72) Авторы Походенько-Чудакова Ирина Олеговна Лашин Александр Владимирович(73) Патентообладатель Белорусский государственный медицинский университет(57) Акупунктурная игла, содержащая цилиндрический стержень с заостренным концом,отличающаяся тем, что он выполнен из разнородных материалов, расположенных послойно, концентрически, причем наружный слой металлический, а внутренний выполнен из прозрачного для лазерного излучения материала, например кварцевого стекла. Фиг. 2 Полезная модель относится к медицинской технике и может быть использована в рефлексотерапии. Известна игла для акупунктуры, содержащая стержень с рабочим концом и ручку в виде витков спирали, выполненную за одно целое со стержнем, при этом витки выполнены концентрично стержню и имеют шероховатую поверхность, а первый виток имеет расположенную внутри спирали петлю с участком, параллельным стержню, и с гладкой поверхностью 1. Недостатком этой акупунктурной иглы является непрозрачность для лазерного излучения стержня иглы. Известна специальная акупунктурная магнитоактивная игла, содержащая цилиндрический стержень с заостренным концом, из медесодержащего сплава, выполненная с полостью, заполненной магнитофором и закрытой электроизолирующей вставкой 2. Однако 924 этот объект не может быть применен как проводник лазерного излучения к акупунктурной точке. Задача, на решение которой направлена предлагаемая полезная модель, - возможность воздействия лазерным излучением на акупунктурные точки тела человека и возможность использования в лазерной рефлексотерапии, сокращения времени процедуры за счет одновременного воздействия дополнительно лазерным излучением при непосредственном механическом введении иглы в биологически активную точку. Поставленная задача решается предложенной акупунктурной иглой, содержащей цилиндрический стержень с заостренным концом, выполненный из разнородных материалов, при этом разнородные материалы иглы расположены послойно, концентрически,причем наружный слой металлический, а внутренний выполнен из прозрачного для лазерного излучения материала, например кварцевого стекла. Предлагаемая акупунктурная игла позволяет одновременно воздействовать на биологически активную точку как механически - заостренным концом, так и лазерным излучением, проведенным через прозрачный внутренний слой. Для пояснения описываемого объекта на фиг. 1-2 изображена предлагаемая акупунктурная игла. На фиг. 1 приведен разрез заостренного конца иглы. На фиг. 2 - акупунктурная игла с ручкой. Акупунктурная игла представляет собой цилиндр 1, выполненный из прозрачного для лазерного излучения материала, например кварцевого стекла, который вклеен в стальную оболочку 2. На фиг. 2 изображена акупунктурная игла с ручкой, в виде припаянной к оболочке 2 стальной втулки 3. На наружной поверхности втулки 3 нанесена двухзаходняя винтовая канавка для удобного введения иглы в пациента. Один конец световода заполирован в косой срез иглы 4, а второй - в торец иглы и ручки 5. Предлагаемую акупунктурную иглу используют следующим образом (см. фиг. 3) Заостренный конец 4 иглы известным способом вводят в биологически активную точку. Другой конец 5 иглы, с помощью гибкого световода 8, соединяют с лазером 6. Лазерное излучение от лазера 6, через гибкий световод 8 подводится к другому концу 5 иглы,проходит через внутренний слой иглы 1, выполненный из кварцевого стекла, прозрачного для лазерного излучения, и выходит из заостренного конца 4 иглы к биологически активной точке. Для обеспечения безопасности врача и пациента в конструкции лазера 6 предусмотрена нормально закрытая диафрагма, пропускающая лазерный луч только после введения специального конца 7 гибкого световода 8 в приемное отверстие корпуса лазера 6. В случае неосторожного разъединения лазера 6 и световода 8 диафрагма лазера 6 мгновенно закрывается и лазерный луч оказывается закрытым внутри лазера 6 и не выходит наружу. Таким образом, предлагаемая акупунктурная игла позволяет одновременно с механическим воздействием осуществить дополнительно воздействие лазерным излучением на биологически активную точку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
