Высевающий аппарат

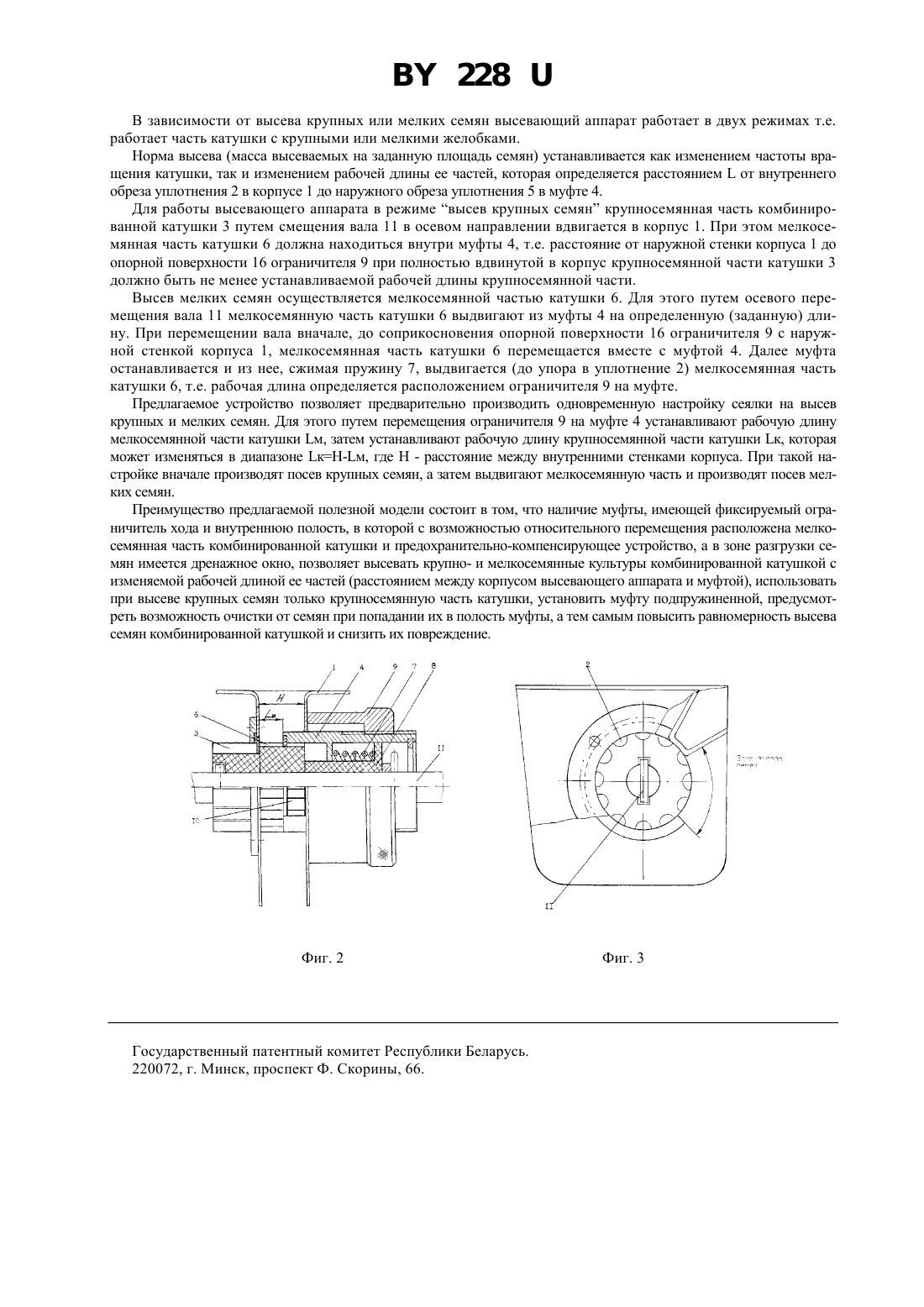

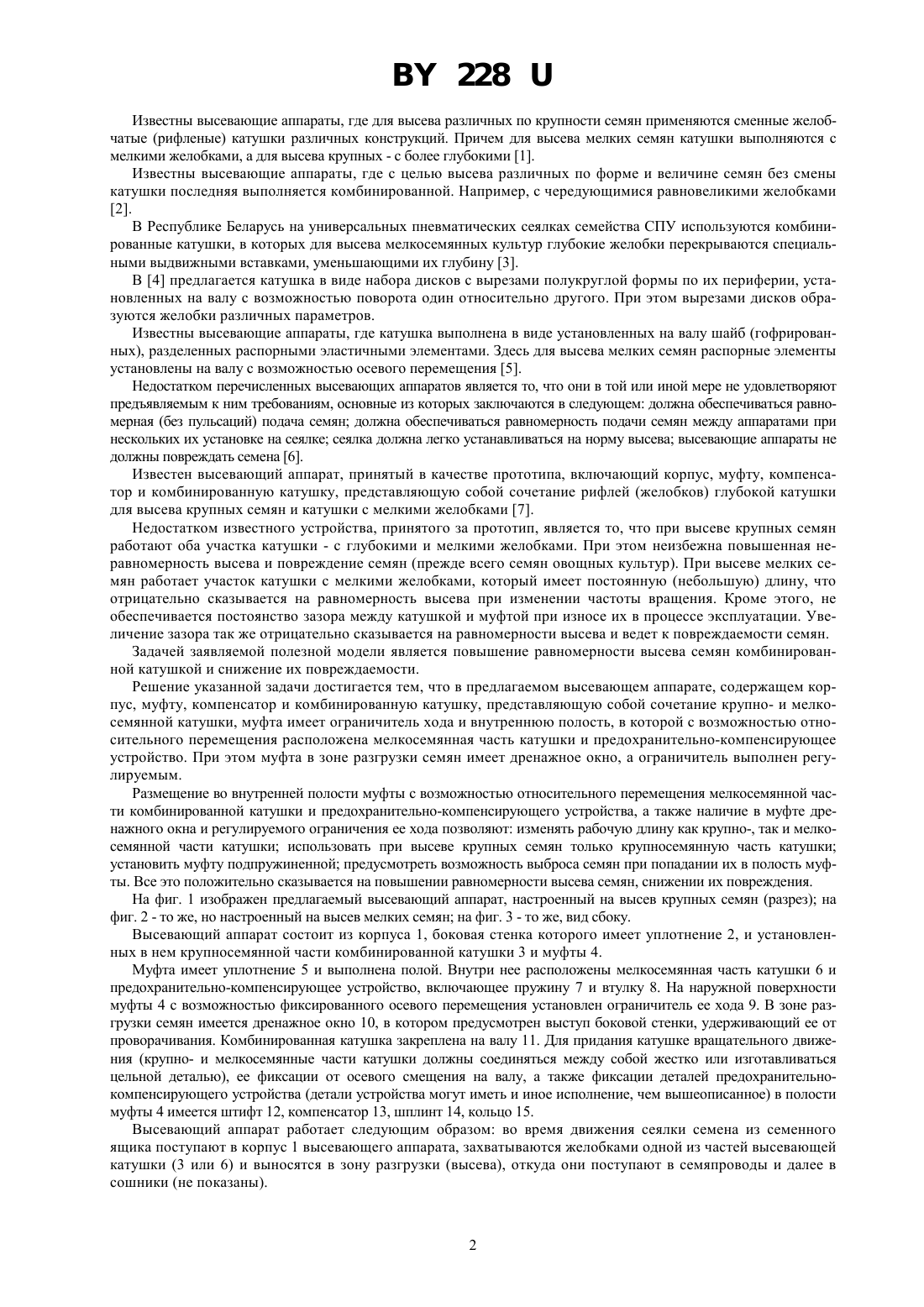

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Государственное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(73) Патентообладатель Государственное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) 1. Высевающий аппарат, содержащий корпус, муфту, компенсатор, комбинированную катушку, представляющую собой сочетание крупно- и мелкосемянной катушек, отличающийся тем, что муфта имеет ограничитель хода и внутреннюю полость, в которой с возможностью относительного перемещения расположена мелкосемянная часть катушки и предохранительно-компенсирующее устройство. 2. Высевающий аппарат по п. 1, отличающийся тем, что ограничитель выполнен регулируемым. 3. Высевающий аппарат по п. 1, отличающийся тем, что муфта в зоне разгрузки семян имеет дренажное окно. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам катушечного типа, используемым в овощных и других сеялках. 228 Известны высевающие аппараты, где для высева различных по крупности семян применяются сменные желобчатые (рифленые) катушки различных конструкций. Причем для высева мелких семян катушки выполняются с мелкими желобками, а для высева крупных - с более глубокими 1. Известны высевающие аппараты, где с целью высева различных по форме и величине семян без смены катушки последняя выполняется комбинированной. Например, с чередующимися равновеликими желобками 2. В Республике Беларусь на универсальных пневматических сеялках семейства СПУ используются комбинированные катушки, в которых для высева мелкосемянных культур глубокие желобки перекрываются специальными выдвижными вставками, уменьшающими их глубину 3. В 4 предлагается катушка в виде набора дисков с вырезами полукруглой формы по их периферии, установленных на валу с возможностью поворота один относительно другого. При этом вырезами дисков образуются желобки различных параметров. Известны высевающие аппараты, где катушка выполнена в виде установленных на валу шайб (гофрированных), разделенных распорными эластичными элементами. Здесь для высева мелких семян распорные элементы установлены на валу с возможностью осевого перемещения 5. Недостатком перечисленных высевающих аппаратов является то, что они в той или иной мере не удовлетворяют предъявляемым к ним требованиям, основные из которых заключаются в следующем должна обеспечиваться равномерная (без пульсаций) подача семян должна обеспечиваться равномерность подачи семян между аппаратами при нескольких их установке на сеялке сеялка должна легко устанавливаться на норму высева высевающие аппараты не должны повреждать семена 6. Известен высевающий аппарат, принятый в качестве прототипа, включающий корпус, муфту, компенсатор и комбинированную катушку, представляющую собой сочетание рифлей (желобков) глубокой катушки для высева крупных семян и катушки с мелкими желобками 7. Недостатком известного устройства, принятого за прототип, является то, что при высеве крупных семян работают оба участка катушки - с глубокими и мелкими желобками. При этом неизбежна повышенная неравномерность высева и повреждение семян (прежде всего семян овощных культур). При высеве мелких семян работает участок катушки с мелкими желобками, который имеет постоянную (небольшую) длину, что отрицательно сказывается на равномерность высева при изменении частоты вращения. Кроме этого, не обеспечивается постоянство зазора между катушкой и муфтой при износе их в процессе эксплуатации. Увеличение зазора так же отрицательно сказывается на равномерности высева и ведет к повреждаемости семян. Задачей заявляемой полезной модели является повышение равномерности высева семян комбинированной катушкой и снижение их повреждаемости. Решение указанной задачи достигается тем, что в предлагаемом высевающем аппарате, содержащем корпус, муфту, компенсатор и комбинированную катушку, представляющую собой сочетание крупно- и мелкосемянной катушки, муфта имеет ограничитель хода и внутреннюю полость, в которой с возможностью относительного перемещения расположена мелкосемянная часть катушки и предохранительно-компенсирующее устройство. При этом муфта в зоне разгрузки семян имеет дренажное окно, а ограничитель выполнен регулируемым. Размещение во внутренней полости муфты с возможностью относительного перемещения мелкосемянной части комбинированной катушки и предохранительно-компенсирующего устройства, а также наличие в муфте дренажного окна и регулируемого ограничения ее хода позволяют изменять рабочую длину как крупно-, так и мелкосемянной части катушки использовать при высеве крупных семян только крупносемянную часть катушки установить муфту подпружиненной предусмотреть возможность выброса семян при попадании их в полость муфты. Все это положительно сказывается на повышении равномерности высева семян, снижении их повреждения. На фиг. 1 изображен предлагаемый высевающий аппарат, настроенный на высев крупных семян (разрез) на фиг. 2 - то же, но настроенный на высев мелких семян на фиг. 3 - то же, вид сбоку. Высевающий аппарат состоит из корпуса 1, боковая стенка которого имеет уплотнение 2, и установленных в нем крупносемянной части комбинированной катушки 3 и муфты 4. Муфта имеет уплотнение 5 и выполнена полой. Внутри нее расположены мелкосемянная часть катушки 6 и предохранительно-компенсирующее устройство, включающее пружину 7 и втулку 8. На наружной поверхности муфты 4 с возможностью фиксированного осевого перемещения установлен ограничитель ее хода 9. В зоне разгрузки семян имеется дренажное окно 10, в котором предусмотрен выступ боковой стенки, удерживающий ее от проворачивания. Комбинированная катушка закреплена на валу 11. Для придания катушке вращательного движения (крупно- и мелкосемянные части катушки должны соединяться между собой жестко или изготавливаться цельной деталью), ее фиксации от осевого смещения на валу, а также фиксации деталей предохранительнокомпенсирующего устройства (детали устройства могут иметь и иное исполнение, чем вышеописанное) в полости муфты 4 имеется штифт 12, компенсатор 13, шплинт 14, кольцо 15. Высевающий аппарат работает следующим образом во время движения сеялки семена из семенного ящика поступают в корпус 1 высевающего аппарата, захватываются желобками одной из частей высевающей катушки (3 или 6) и выносятся в зону разгрузки (высева), откуда они поступают в семяпроводы и далее в сошники (не показаны). 228 В зависимости от высева крупных или мелких семян высевающий аппарат работает в двух режимах т.е. работает часть катушки с крупными или мелкими желобками. Норма высева (масса высеваемых на заданную площадь семян) устанавливается как изменением частоты вращения катушки, так и изменением рабочей длины ее частей, которая определяется расстояниемот внутреннего обреза уплотнения 2 в корпусе 1 до наружного обреза уплотнения 5 в муфте 4. Для работы высевающего аппарата в режиме высев крупных семян крупносемянная часть комбинированной катушки 3 путем смещения вала 11 в осевом направлении вдвигается в корпус 1. При этом мелкосемянная часть катушки 6 должна находиться внутри муфты 4, т.е. расстояние от наружной стенки корпуса 1 до опорной поверхности 16 ограничителя 9 при полностью вдвинутой в корпус крупносемянной части катушки 3 должно быть не менее устанавливаемой рабочей длины крупносемянной части. Высев мелких семян осуществляется мелкосемянной частью катушки 6. Для этого путем осевого перемещения вала 11 мелкосемянную часть катушки 6 выдвигают из муфты 4 на определенную (заданную) длину. При перемещении вала вначале, до соприкосновения опорной поверхности 16 ограничителя 9 с наружной стенкой корпуса 1, мелкосемянная часть катушки 6 перемещается вместе с муфтой 4. Далее муфта останавливается и из нее, сжимая пружину 7, выдвигается (до упора в уплотнение 2) мелкосемянная часть катушки 6, т.е. рабочая длина определяется расположением ограничителя 9 на муфте. Предлагаемое устройство позволяет предварительно производить одновременную настройку сеялки на высев крупных и мелких семян. Для этого путем перемещения ограничителя 9 на муфте 4 устанавливают рабочую длину мелкосемянной части катушки м, затем устанавливают рабочую длину крупносемянной части катушки к, которая может изменяться в диапазоне кН-м, где Н - расстояние между внутренними стенками корпуса. При такой настройке вначале производят посев крупных семян, а затем выдвигают мелкосемянную часть и производят посев мелких семян. Преимущество предлагаемой полезной модели состоит в том, что наличие муфты, имеющей фиксируемый ограничитель хода и внутреннюю полость, в которой с возможностью относительного перемещения расположена мелкосемянная часть комбинированной катушки и предохранительно-компенсирующее устройство, а в зоне разгрузки семян имеется дренажное окно, позволяет высевать крупно- и мелкосемянные культуры комбинированной катушкой с изменяемой рабочей длиной ее частей (расстоянием между корпусом высевающего аппарата и муфтой), использовать при высеве крупных семян только крупносемянную часть катушки, установить муфту подпружиненной, предусмотреть возможность очистки от семян при попадании их в полость муфты, а тем самым повысить равномерность высева семян комбинированной катушкой и снизить их повреждение. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
