Пресс-формовщик для изготовления субстратных грибных блоков

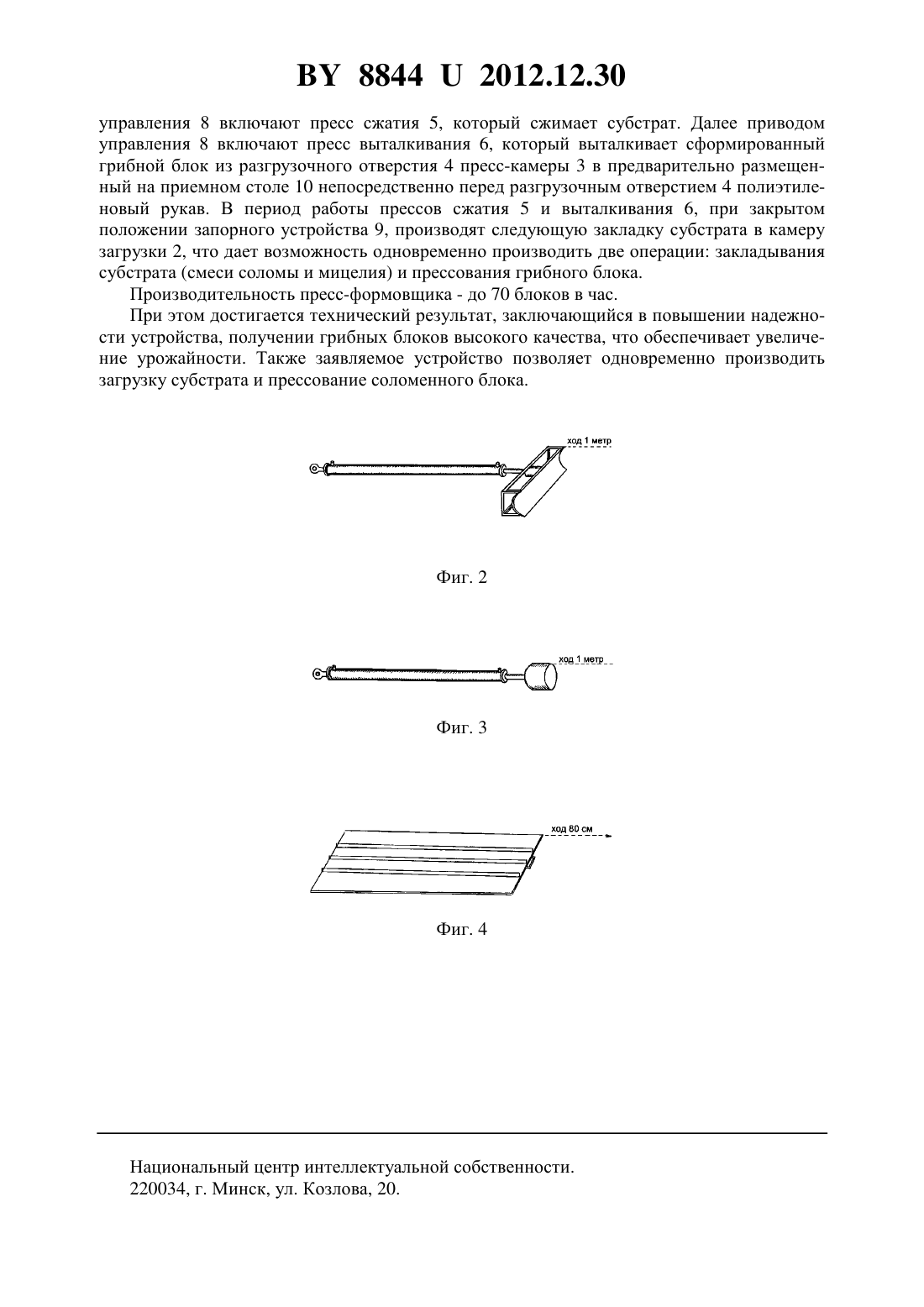

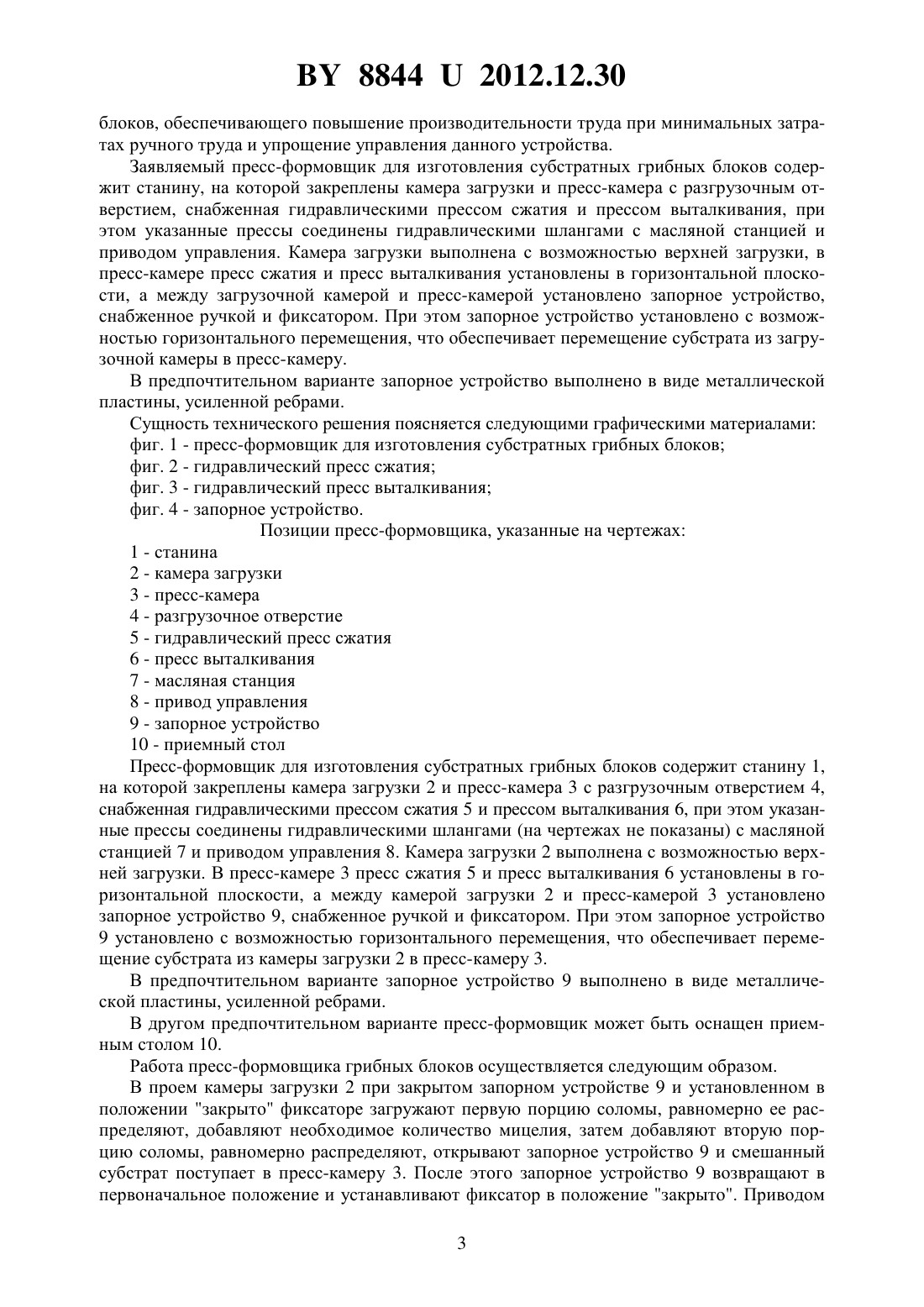

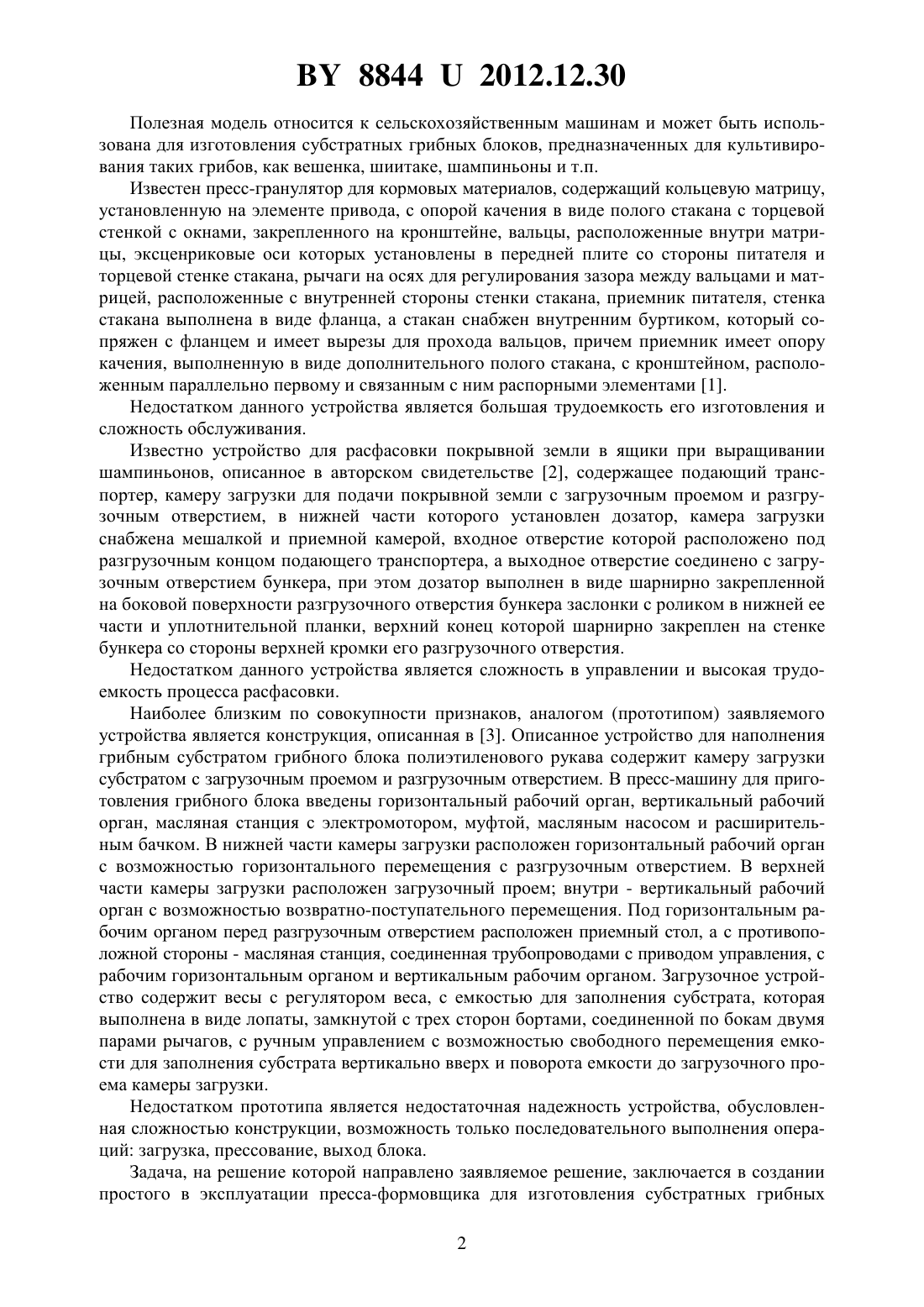

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЕСС-ФОРМОВЩИК ДЛЯ ИЗГОТОВЛЕНИЯ СУБСТРАТНЫХ ГРИБНЫХ БЛОКОВ(71) Заявитель Открытое акционерное общество Александрийское(72) Автор Куликов Анатолий Николаевич(73) Патентообладатель Открытое акционерное общество Александрийское(57) 1. Пресс-формовщик для изготовления субстратных грибных блоков, содержащий станину, на которой закреплены камера загрузки, пресс-камера с разгрузочным отверстием, снабженная гидравлическим прессом сжатия и гидравлическим прессом выталкивания, при этом указанные прессы соединены гидравлическими шлангами с масляной станцией и приводом управления, отличающийся тем, что гидравлический пресс сжатия установлен в горизонтальной плоскости, камера загрузки выполнена с возможностью верхней загрузки, а между загрузочной камерой и пресс-камерой установлено запорное устройство с возможностью горизонтального перемещения, снабженное ручкой и фиксатором. 2. Пресс-формовщик по п. 1, отличающийся тем, что запорное устройство выполнено в виде металлической пластины, усиленной поперечными полосами. 3. Пресс-формовщик по п. 1, отличающийся тем, что дополнительно снабжен приемным столом. 88442012.12.30 Полезная модель относится к сельскохозяйственным машинам и может быть использована для изготовления субстратных грибных блоков, предназначенных для культивирования таких грибов, как вешенка, шиитаке, шампиньоны и т.п. Известен пресс-гранулятор для кормовых материалов, содержащий кольцевую матрицу,установленную на элементе привода, с опорой качения в виде полого стакана с торцевой стенкой с окнами, закрепленного на кронштейне, вальцы, расположенные внутри матрицы, эксценриковые оси которых установлены в передней плите со стороны питателя и торцевой стенке стакана, рычаги на осях для регулирования зазора между вальцами и матрицей, расположенные с внутренней стороны стенки стакана, приемник питателя, стенка стакана выполнена в виде фланца, а стакан снабжен внутренним буртиком, который сопряжен с фланцем и имеет вырезы для прохода вальцов, причем приемник имеет опору качения, выполненную в виде дополнительного полого стакана, с кронштейном, расположенным параллельно первому и связанным с ним распорными элементами 1. Недостатком данного устройства является большая трудоемкость его изготовления и сложность обслуживания. Известно устройство для расфасовки покрывной земли в ящики при выращивании шампиньонов, описанное в авторском свидетельстве 2, содержащее подающий транспортер, камеру загрузки для подачи покрывной земли с загрузочным проемом и разгрузочным отверстием, в нижней части которого установлен дозатор, камера загрузки снабжена мешалкой и приемной камерой, входное отверстие которой расположено под разгрузочным концом подающего транспортера, а выходное отверстие соединено с загрузочным отверстием бункера, при этом дозатор выполнен в виде шарнирно закрепленной на боковой поверхности разгрузочного отверстия бункера заслонки с роликом в нижней ее части и уплотнительной планки, верхний конец которой шарнирно закреплен на стенке бункера со стороны верхней кромки его разгрузочного отверстия. Недостатком данного устройства является сложность в управлении и высокая трудоемкость процесса расфасовки. Наиболее близким по совокупности признаков, аналогом (прототипом) заявляемого устройства является конструкция, описанная в 3. Описанное устройство для наполнения грибным субстратом грибного блока полиэтиленового рукава содержит камеру загрузки субстратом с загрузочным проемом и разгрузочным отверстием. В пресс-машину для приготовления грибного блока введены горизонтальный рабочий орган, вертикальный рабочий орган, масляная станция с электромотором, муфтой, масляным насосом и расширительным бачком. В нижней части камеры загрузки расположен горизонтальный рабочий орган с возможностью горизонтального перемещения с разгрузочным отверстием. В верхней части камеры загрузки расположен загрузочный проем внутри - вертикальный рабочий орган с возможностью возвратно-поступательного перемещения. Под горизонтальным рабочим органом перед разгрузочным отверстием расположен приемный стол, а с противоположной стороны - масляная станция, соединенная трубопроводами с приводом управления, с рабочим горизонтальным органом и вертикальным рабочим органом. Загрузочное устройство содержит весы с регулятором веса, с емкостью для заполнения субстрата, которая выполнена в виде лопаты, замкнутой с трех сторон бортами, соединенной по бокам двумя парами рычагов, с ручным управлением с возможностью свободного перемещения емкости для заполнения субстрата вертикально вверх и поворота емкости до загрузочного проема камеры загрузки. Недостатком прототипа является недостаточная надежность устройства, обусловленная сложностью конструкции, возможность только последовательного выполнения операций загрузка, прессование, выход блока. Задача, на решение которой направлено заявляемое решение, заключается в создании простого в эксплуатации пресса-формовщика для изготовления субстратных грибных 2 88442012.12.30 блоков, обеспечивающего повышение производительности труда при минимальных затратах ручного труда и упрощение управления данного устройства. Заявляемый пресс-формовщик для изготовления субстратных грибных блоков содержит станину, на которой закреплены камера загрузки и пресс-камера с разгрузочным отверстием, снабженная гидравлическими прессом сжатия и прессом выталкивания, при этом указанные прессы соединены гидравлическими шлангами с масляной станцией и приводом управления. Камера загрузки выполнена с возможностью верхней загрузки, в пресс-камере пресс сжатия и пресс выталкивания установлены в горизонтальной плоскости, а между загрузочной камерой и пресс-камерой установлено запорное устройство,снабженное ручкой и фиксатором. При этом запорное устройство установлено с возможностью горизонтального перемещения, что обеспечивает перемещение субстрата из загрузочной камеры в пресс-камеру. В предпочтительном варианте запорное устройство выполнено в виде металлической пластины, усиленной ребрами. Сущность технического решения поясняется следующими графическими материалами фиг. 1 - пресс-формовщик для изготовления субстратных грибных блоков фиг. 2 - гидравлический пресс сжатия фиг. 3 - гидравлический пресс выталкивания фиг. 4 - запорное устройство. Позиции пресс-формовщика, указанные на чертежах 1 - станина 2 - камера загрузки 3 - пресс-камера 4 - разгрузочное отверстие 5 - гидравлический пресс сжатия 6 - пресс выталкивания 7 - масляная станция 8 - привод управления 9 - запорное устройство 10 - приемный стол Пресс-формовщик для изготовления субстратных грибных блоков содержит станину 1,на которой закреплены камера загрузки 2 и пресс-камера 3 с разгрузочным отверстием 4,снабженная гидравлическими прессом сжатия 5 и прессом выталкивания 6, при этом указанные прессы соединены гидравлическими шлангами (на чертежах не показаны) с масляной станцией 7 и приводом управления 8. Камера загрузки 2 выполнена с возможностью верхней загрузки. В пресс-камере 3 пресс сжатия 5 и пресс выталкивания 6 установлены в горизонтальной плоскости, а между камерой загрузки 2 и пресс-камерой 3 установлено запорное устройство 9, снабженное ручкой и фиксатором. При этом запорное устройство 9 установлено с возможностью горизонтального перемещения, что обеспечивает перемещение субстрата из камеры загрузки 2 в пресс-камеру 3. В предпочтительном варианте запорное устройство 9 выполнено в виде металлической пластины, усиленной ребрами. В другом предпочтительном варианте пресс-формовщик может быть оснащен приемным столом 10. Работа пресс-формовщика грибных блоков осуществляется следующим образом. В проем камеры загрузки 2 при закрытом запорном устройстве 9 и установленном в положении закрыто фиксаторе загружают первую порцию соломы, равномерно ее распределяют, добавляют необходимое количество мицелия, затем добавляют вторую порцию соломы, равномерно распределяют, открывают запорное устройство 9 и смешанный субстрат поступает в пресс-камеру 3. После этого запорное устройство 9 возвращают в первоначальное положение и устанавливают фиксатор в положение закрыто. Приводом 3 88442012.12.30 управления 8 включают пресс сжатия 5, который сжимает субстрат. Далее приводом управления 8 включают пресс выталкивания 6, который выталкивает сформированный грибной блок из разгрузочного отверстия 4 пресс-камеры 3 в предварительно размещенный на приемном столе 10 непосредственно перед разгрузочным отверстием 4 полиэтиленовый рукав. В период работы прессов сжатия 5 и выталкивания 6, при закрытом положении запорного устройства 9, производят следующую закладку субстрата в камеру загрузки 2, что дает возможность одновременно производить две операции закладывания субстрата (смеси соломы и мицелия) и прессования грибного блока. Производительность пресс-формовщика - до 70 блоков в час. При этом достигается технический результат, заключающийся в повышении надежности устройства, получении грибных блоков высокого качества, что обеспечивает увеличение урожайности. Также заявляемое устройство позволяет одновременно производить загрузку субстрата и прессование соломенного блока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
