Картофелесажалка

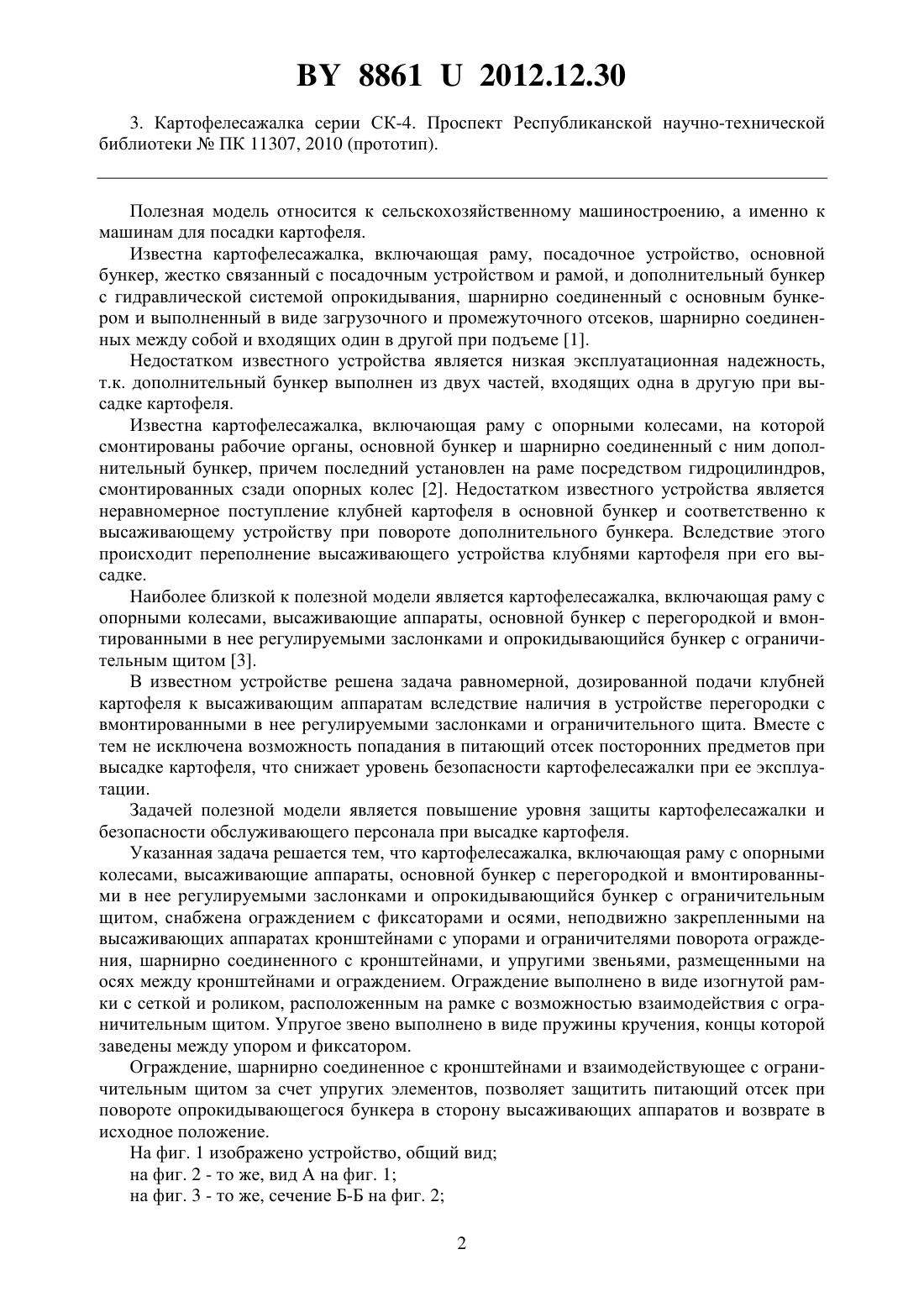

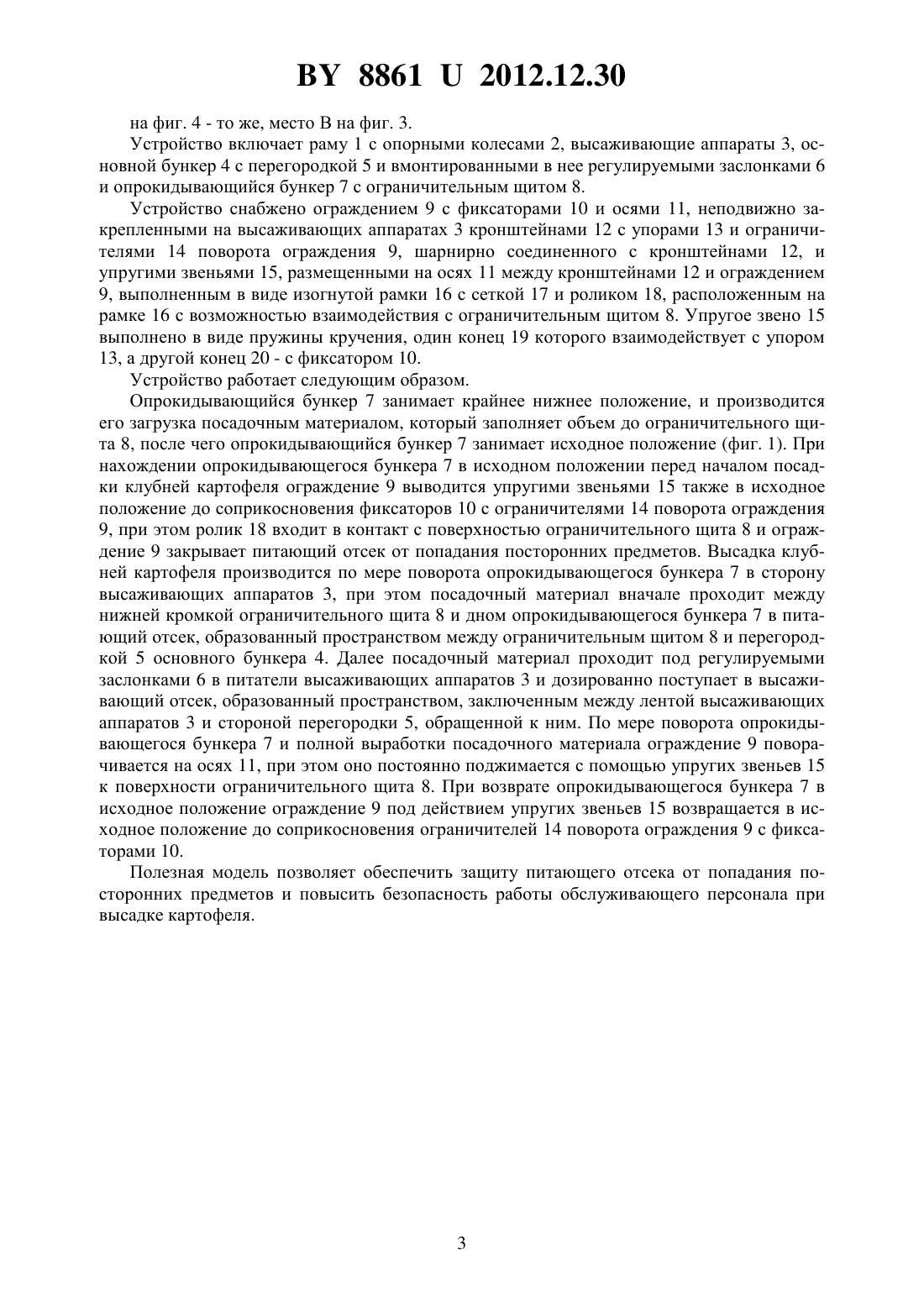

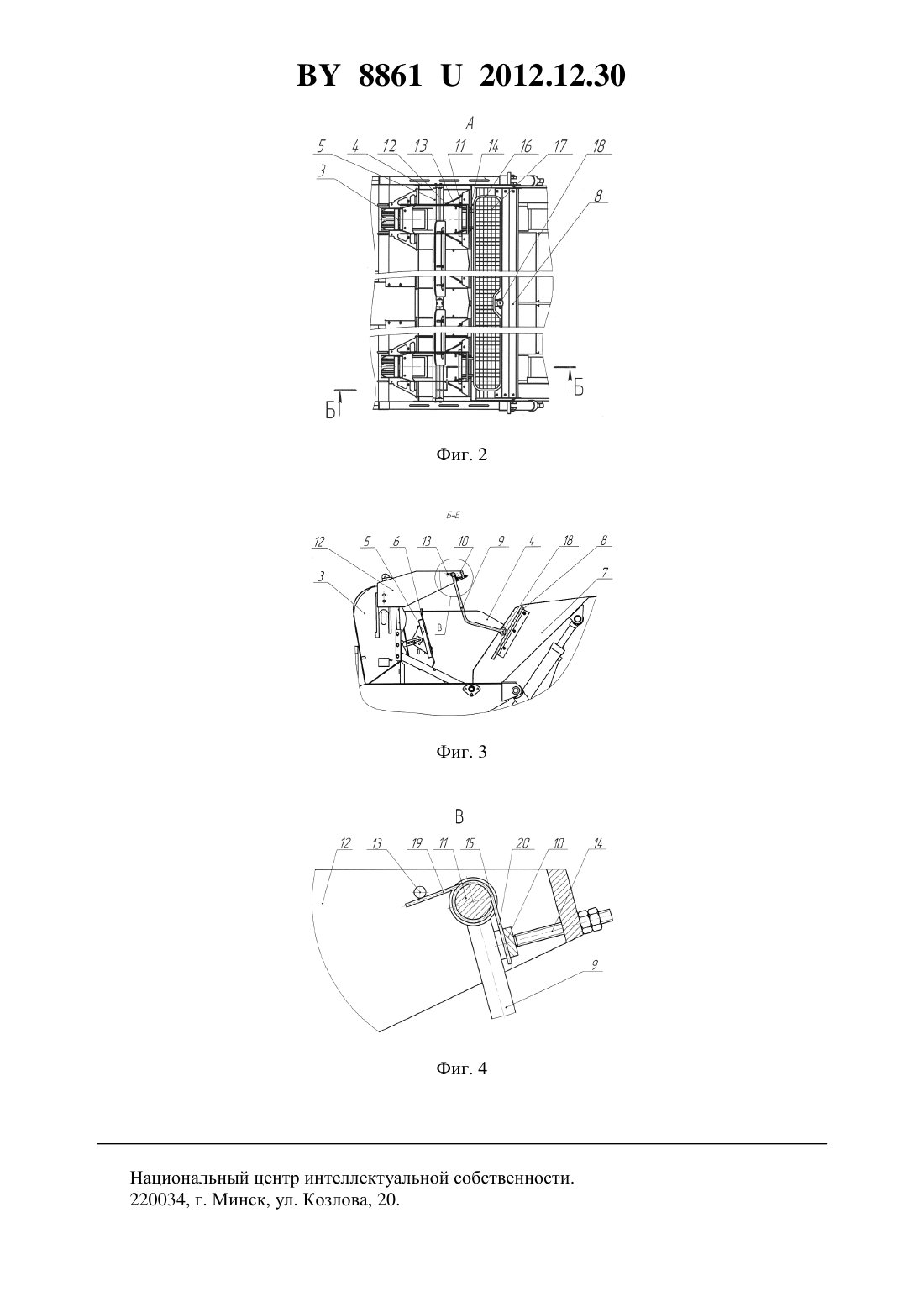

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Рапинчук Александр Леонидович Либенсон Аркадий Борухович Комлач Дмитрий Иванович Капустин Владимир Николаевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Картофелесажалка, включающая раму с опорными колесами, высаживающие аппараты, основной бункер с перегородкой и вмонтированными в нее регулируемыми заслонками и опрокидывающийся бункер с ограничительным щитом, отличающаяся тем, что она снабжена ограждением с фиксаторами и осями, неподвижно закрепленными на высаживающих аппаратах кронштейнами с упорами и ограничителями поворота ограждения,шарнирно соединенного с кронштейнами, и упругими звеньями, размещенными на осях между кронштейнами и ограждением. 2. Устройство по п. 1, отличающееся тем, что ограждение выполнено в виде изогнутой рамки с сеткой и роликом, расположенным на рамке с возможностью взаимодействия с ограничительным щитом. 3. Устройство по п. 1, отличающееся тем, что упругое звено выполнено в виде пружины кручения, концы которой заведены между упором и фиксатором. 88612012.12.30 3. Картофелесажалка серии СК-4. Проспект Республиканской научно-технической библиотекиПК 11307, 2010 (прототип). Полезная модель относится к сельскохозяйственному машиностроению, а именно к машинам для посадки картофеля. Известна картофелесажалка, включающая раму, посадочное устройство, основной бункер, жестко связанный с посадочным устройством и рамой, и дополнительный бункер с гидравлической системой опрокидывания, шарнирно соединенный с основным бункером и выполненный в виде загрузочного и промежуточного отсеков, шарнирно соединенных между собой и входящих один в другой при подъеме 1. Недостатком известного устройства является низкая эксплуатационная надежность,т.к. дополнительный бункер выполнен из двух частей, входящих одна в другую при высадке картофеля. Известна картофелесажалка, включающая раму с опорными колесами, на которой смонтированы рабочие органы, основной бункер и шарнирно соединенный с ним дополнительный бункер, причем последний установлен на раме посредством гидроцилиндров,смонтированных сзади опорных колес 2. Недостатком известного устройства является неравномерное поступление клубней картофеля в основной бункер и соответственно к высаживающему устройству при повороте дополнительного бункера. Вследствие этого происходит переполнение высаживающего устройства клубнями картофеля при его высадке. Наиболее близкой к полезной модели является картофелесажалка, включающая раму с опорными колесами, высаживающие аппараты, основной бункер с перегородкой и вмонтированными в нее регулируемыми заслонками и опрокидывающийся бункер с ограничительным щитом 3. В известном устройстве решена задача равномерной, дозированной подачи клубней картофеля к высаживающим аппаратам вследствие наличия в устройстве перегородки с вмонтированными в нее регулируемыми заслонками и ограничительного щита. Вместе с тем не исключена возможность попадания в питающий отсек посторонних предметов при высадке картофеля, что снижает уровень безопасности картофелесажалки при ее эксплуатации. Задачей полезной модели является повышение уровня защиты картофелесажалки и безопасности обслуживающего персонала при высадке картофеля. Указанная задача решается тем, что картофелесажалка, включающая раму с опорными колесами, высаживающие аппараты, основной бункер с перегородкой и вмонтированными в нее регулируемыми заслонками и опрокидывающийся бункер с ограничительным щитом, снабжена ограждением с фиксаторами и осями, неподвижно закрепленными на высаживающих аппаратах кронштейнами с упорами и ограничителями поворота ограждения, шарнирно соединенного с кронштейнами, и упругими звеньями, размещенными на осях между кронштейнами и ограждением. Ограждение выполнено в виде изогнутой рамки с сеткой и роликом, расположенным на рамке с возможностью взаимодействия с ограничительным щитом. Упругое звено выполнено в виде пружины кручения, концы которой заведены между упором и фиксатором. Ограждение, шарнирно соединенное с кронштейнами и взаимодействующее с ограничительным щитом за счет упругих элементов, позволяет защитить питающий отсек при повороте опрокидывающегося бункера в сторону высаживающих аппаратов и возврате в исходное положение. На фиг. 1 изображено устройство, общий вид на фиг. 2 - то же, вид А на фиг. 1 на фиг. 3 - то же, сечение Б-Б на фиг. 2 2 88612012.12.30 на фиг. 4 - то же, место В на фиг. 3. Устройство включает раму 1 с опорными колесами 2, высаживающие аппараты 3, основной бункер 4 с перегородкой 5 и вмонтированными в нее регулируемыми заслонками 6 и опрокидывающийся бункер 7 с ограничительным щитом 8. Устройство снабжено ограждением 9 с фиксаторами 10 и осями 11, неподвижно закрепленными на высаживающих аппаратах 3 кронштейнами 12 с упорами 13 и ограничителями 14 поворота ограждения 9, шарнирно соединенного с кронштейнами 12, и упругими звеньями 15, размещенными на осях 11 между кронштейнами 12 и ограждением 9, выполненным в виде изогнутой рамки 16 с сеткой 17 и роликом 18, расположенным на рамке 16 с возможностью взаимодействия с ограничительным щитом 8. Упругое звено 15 выполнено в виде пружины кручения, один конец 19 которого взаимодействует с упором 13, а другой конец 20 - с фиксатором 10. Устройство работает следующим образом. Опрокидывающийся бункер 7 занимает крайнее нижнее положение, и производится его загрузка посадочным материалом, который заполняет объем до ограничительного щита 8, после чего опрокидывающийся бункер 7 занимает исходное положение (фиг. 1). При нахождении опрокидывающегося бункера 7 в исходном положении перед началом посадки клубней картофеля ограждение 9 выводится упругими звеньями 15 также в исходное положение до соприкосновения фиксаторов 10 с ограничителями 14 поворота ограждения 9, при этом ролик 18 входит в контакт с поверхностью ограничительного щита 8 и ограждение 9 закрывает питающий отсек от попадания посторонних предметов. Высадка клубней картофеля производится по мере поворота опрокидывающегося бункера 7 в сторону высаживающих аппаратов 3, при этом посадочный материал вначале проходит между нижней кромкой ограничительного щита 8 и дном опрокидывающегося бункера 7 в питающий отсек, образованный пространством между ограничительным щитом 8 и перегородкой 5 основного бункера 4. Далее посадочный материал проходит под регулируемыми заслонками 6 в питатели высаживающих аппаратов 3 и дозированно поступает в высаживающий отсек, образованный пространством, заключенным между лентой высаживающих аппаратов 3 и стороной перегородки 5, обращенной к ним. По мере поворота опрокидывающегося бункера 7 и полной выработки посадочного материала ограждение 9 поворачивается на осях 11, при этом оно постоянно поджимается с помощью упругих звеньев 15 к поверхности ограничительного щита 8. При возврате опрокидывающегося бункера 7 в исходное положение ограждение 9 под действием упругих звеньев 15 возвращается в исходное положение до соприкосновения ограничителей 14 поворота ограждения 9 с фиксаторами 10. Полезная модель позволяет обеспечить защиту питающего отсека от попадания посторонних предметов и повысить безопасность работы обслуживающего персонала при высадке картофеля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
