Тавровое паяное соединение

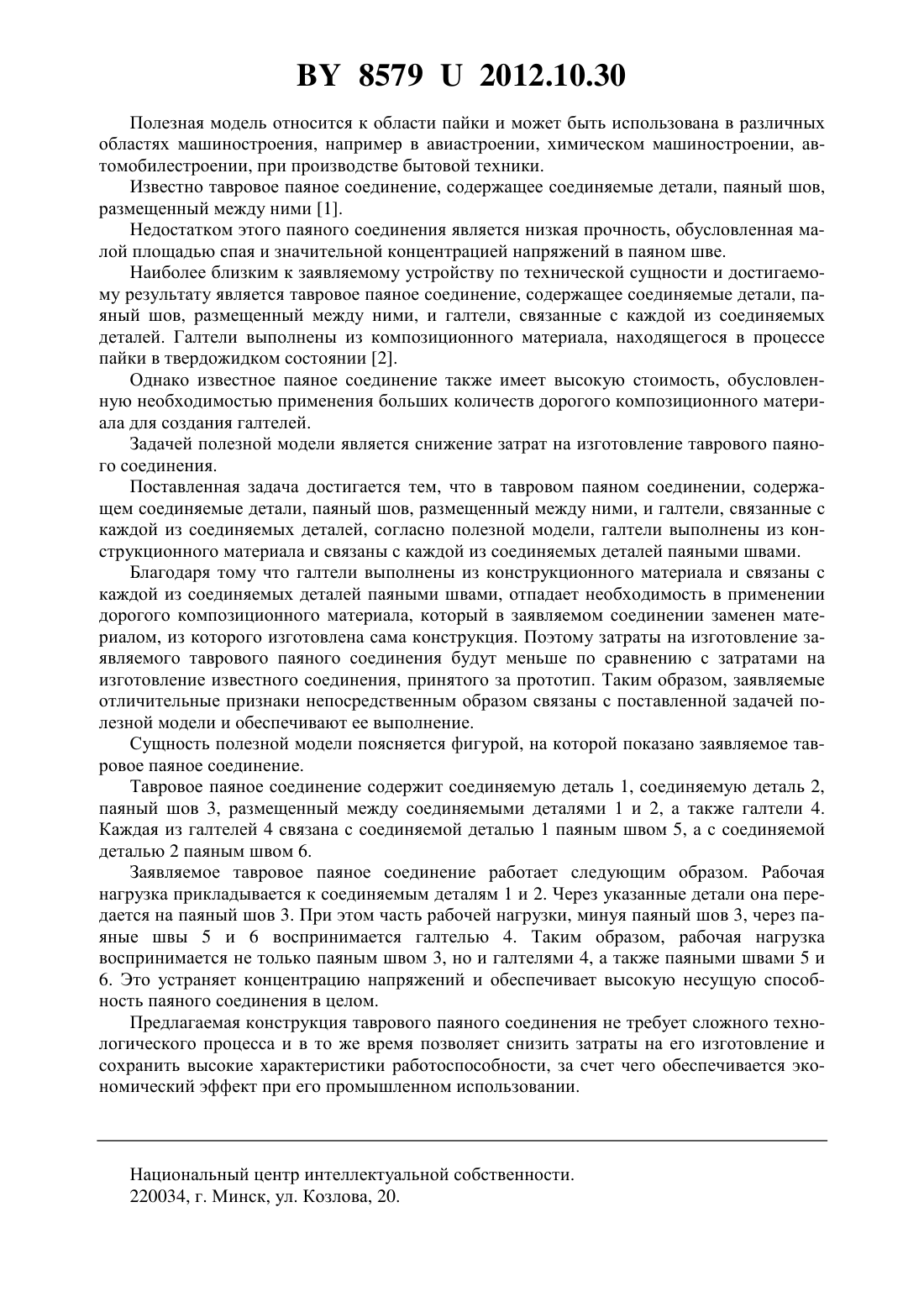

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Игнатова Екатерина Валентиновна Цумарев Юрий Алексеевич Тюльменкова Ирина Валентиновна Олешкевич Дмитрий Анатольевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Тавровое паяное соединение, содержащее соединяемые детали, паяный шов, размещенный между ними, и галтели, связанные с каждой из соединяемых деталей, отличающееся тем, что галтели выполнены из конструкционного материала и связаны с каждой из соединяемых деталей паяными швами.(56) 1. Лашко Н.Ф., Лашко С.В. Пайка металлов. - М Машиностроение, 1967. - С. 100,рис. 52.1. 2. Радзиевский В.Н., Рымарь В.И., Беспалов В.К. Высокотемпературная пайка в вакууме тавровых соединений с большой галтелью из металлического порошка // Сварочное производство. - 1991. -8. - С. 5-6. 85792012.10.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. Известно тавровое паяное соединение, содержащее соединяемые детали, паяный шов,размещенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая и значительной концентрацией напряжений в паяном шве. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является тавровое паяное соединение, содержащее соединяемые детали, паяный шов, размещенный между ними, и галтели, связанные с каждой из соединяемых деталей. Галтели выполнены из композиционного материала, находящегося в процессе пайки в твердожидком состоянии 2. Однако известное паяное соединение также имеет высокую стоимость, обусловленную необходимостью применения больших количеств дорогого композиционного материала для создания галтелей. Задачей полезной модели является снижение затрат на изготовление таврового паяного соединения. Поставленная задача достигается тем, что в тавровом паяном соединении, содержащем соединяемые детали, паяный шов, размещенный между ними, и галтели, связанные с каждой из соединяемых деталей, согласно полезной модели, галтели выполнены из конструкционного материала и связаны с каждой из соединяемых деталей паяными швами. Благодаря тому что галтели выполнены из конструкционного материала и связаны с каждой из соединяемых деталей паяными швами, отпадает необходимость в применении дорогого композиционного материала, который в заявляемом соединении заменен материалом, из которого изготовлена сама конструкция. Поэтому затраты на изготовление заявляемого таврового паяного соединения будут меньше по сравнению с затратами на изготовление известного соединения, принятого за прототип. Таким образом, заявляемые отличительные признаки непосредственным образом связаны с поставленной задачей полезной модели и обеспечивают ее выполнение. Сущность полезной модели поясняется фигурой, на которой показано заявляемое тавровое паяное соединение. Тавровое паяное соединение содержит соединяемую деталь 1, соединяемую деталь 2,паяный шов 3, размещенный между соединяемыми деталями 1 и 2, а также галтели 4. Каждая из галтелей 4 связана с соединяемой деталью 1 паяным швом 5, а с соединяемой деталью 2 паяным швом 6. Заявляемое тавровое паяное соединение работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3. При этом часть рабочей нагрузки, минуя паяный шов 3, через паяные швы 5 и 6 воспринимается галтелью 4. Таким образом, рабочая нагрузка воспринимается не только паяным швом 3, но и галтелями 4, а также паяными швами 5 и 6. Это устраняет концентрацию напряжений и обеспечивает высокую несущую способность паяного соединения в целом. Предлагаемая конструкция таврового паяного соединения не требует сложного технологического процесса и в то же время позволяет снизить затраты на его изготовление и сохранить высокие характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
