Операционный стол

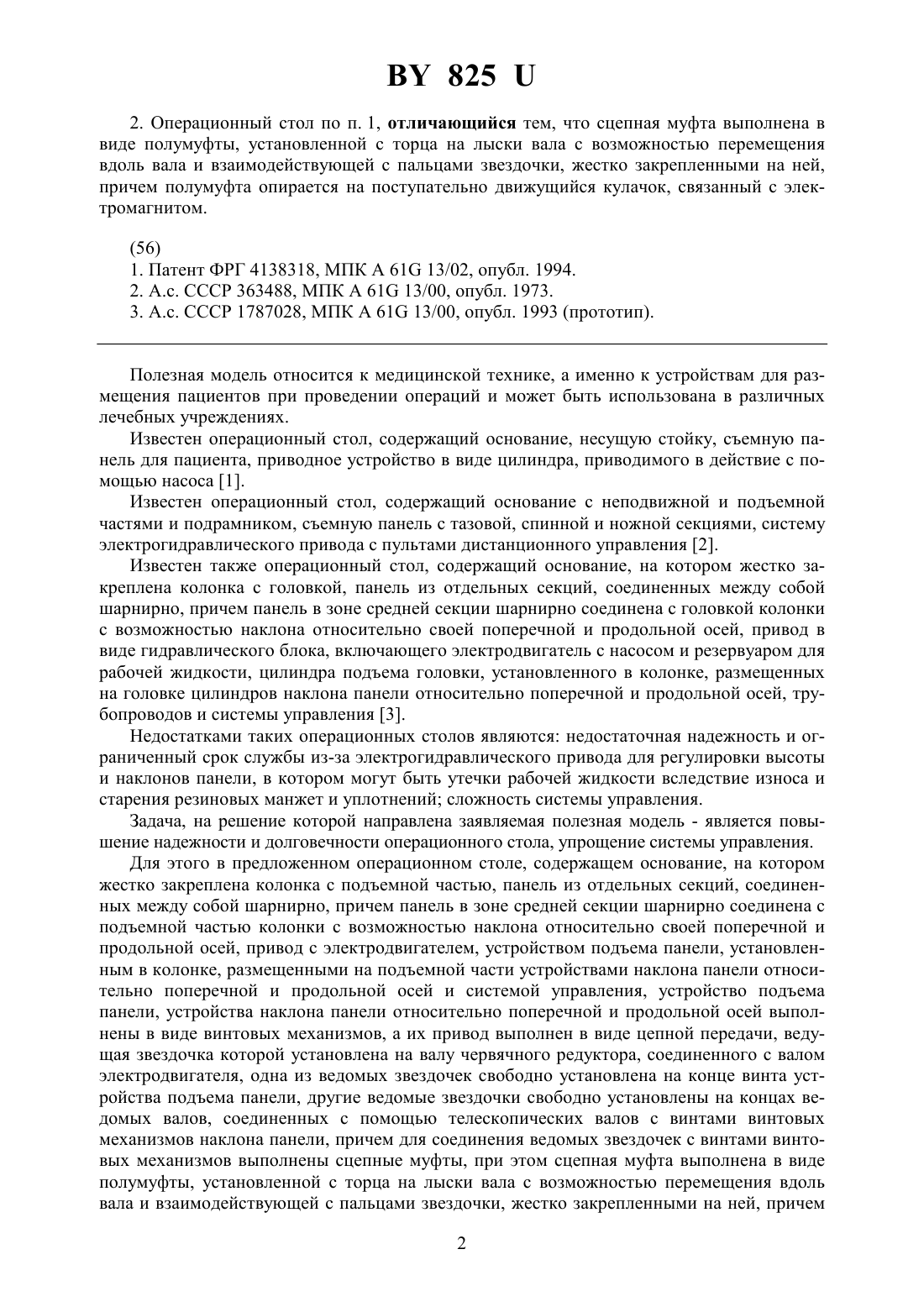

(71) Заявители Староверов Николай Викторович Парфенович Владимир Владимирович Прохорчик Геннадий Леонидович(72) Авторы Староверов Николай Викторович Парфенович Владимир Владимирович Прохорчик Геннадий Леонидович(73) Патентообладатели Староверов Николай Викторович Парфенович Владимир Владимирович Прохорчик Геннадий Леонидович(57) 1. Операционный стол, содержащий основание, на котором жестко закреплена колонка с подъемной частью, панель из отдельных секций, соединенных между собой шарнирно, причем панель в зоне средней секции шарнирно соединена с подъемной частью колонки с возможностью наклона относительно своей поперечной и продольной осей,привод с электродвигателем, устройством подъема панели, установленным в колонке,размещенными на подъемной части устройствами наклона панели относительно поперечной и продольной осей и системой управления, отличающийся тем, что устройство подъема панели, устройства наклона панели относительно поперечной и продольной осей выполнены в виде винтовых механизмов, а привод выполнен в виде цепной передачи, ведущая звездочка которой установлена на валу червячного редуктора, соединенного с валом электродвигателя, одна из ведомых звездочек свободно установлена на конце винта винтового механизма подъема панели, другие ведомые звездочки свободно установлены на концах ведомых валов, соединенных с помощью телескопических валов с винтами винтовых механизмов наклона панели, причем для соединения ведомых звездочек с винтами винтовых механизмов выполнены сцепные муфты. 8252. Операционный стол по п. 1, отличающийся тем, что сцепная муфта выполнена в виде полумуфты, установленной с торца на лыски вала с возможностью перемещения вдоль вала и взаимодействующей с пальцами звездочки, жестко закрепленными на ней,причем полумуфта опирается на поступательно движущийся кулачок, связанный с электромагнитом.(56) 1. Патент ФРГ 4138318, МПК А 61 13/02, опубл. 1994. 2. А.с. СССР 363488, МПК А 61 13/00, опубл. 1973. 3. А.с. СССР 1787028, МПК А 61 13/00, опубл. 1993 (прототип). Полезная модель относится к медицинской технике, а именно к устройствам для размещения пациентов при проведении операций и может быть использована в различных лечебных учреждениях. Известен операционный стол, содержащий основание, несущую стойку, съемную панель для пациента, приводное устройство в виде цилиндра, приводимого в действие с помощью насоса 1. Известен операционный стол, содержащий основание с неподвижной и подъемной частями и подрамником, съемную панель с тазовой, спинной и ножной секциями, систему электрогидравлического привода с пультами дистанционного управления 2. Известен также операционный стол, содержащий основание, на котором жестко закреплена колонка с головкой, панель из отдельных секций, соединенных между собой шарнирно, причем панель в зоне средней секции шарнирно соединена с головкой колонки с возможностью наклона относительно своей поперечной и продольной осей, привод в виде гидравлического блока, включающего электродвигатель с насосом и резервуаром для рабочей жидкости, цилиндра подъема головки, установленного в колонке, размещенных на головке цилиндров наклона панели относительно поперечной и продольной осей, трубопроводов и системы управления 3. Недостатками таких операционных столов являются недостаточная надежность и ограниченный срок службы из-за электрогидравлического привода для регулировки высоты и наклонов панели, в котором могут быть утечки рабочей жидкости вследствие износа и старения резиновых манжет и уплотнений сложность системы управления. Задача, на решение которой направлена заявляемая полезная модель - является повышение надежности и долговечности операционного стола, упрощение системы управления. Для этого в предложенном операционном столе, содержащем основание, на котором жестко закреплена колонка с подъемной частью, панель из отдельных секций, соединенных между собой шарнирно, причем панель в зоне средней секции шарнирно соединена с подъемной частью колонки с возможностью наклона относительно своей поперечной и продольной осей, привод с электродвигателем, устройством подъема панели, установленным в колонке, размещенными на подъемной части устройствами наклона панели относительно поперечной и продольной осей и системой управления, устройство подъема панели, устройства наклона панели относительно поперечной и продольной осей выполнены в виде винтовых механизмов, а их привод выполнен в виде цепной передачи, ведущая звездочка которой установлена на валу червячного редуктора, соединенного с валом электродвигателя, одна из ведомых звездочек свободно установлена на конце винта устройства подъема панели, другие ведомые звездочки свободно установлены на концах ведомых валов, соединенных с помощью телескопических валов с винтами винтовых механизмов наклона панели, причем для соединения ведомых звездочек с винтами винтовых механизмов выполнены сцепные муфты, при этом сцепная муфта выполнена в виде полумуфты, установленной с торца на лыски вала с возможностью перемещения вдоль вала и взаимодействующей с пальцами звездочки, жестко закрепленными на ней, причем 2 825 полумуфта опирается на поступательно движущийся кулачок, связанный с сердечником электромагнита. На фиг. 1 изображен предлагаемый операционный стол, общий вид на фиг. 2 - основание с колонкой на фиг. 3 - разрез А-А на фиг. 2 на фиг. 4 - сцепная муфта. Операционный стол состоит из основания 1, на котором жестко закреплена колонка 2 с подъемной частью 3, имеющей головку 4, на которой шарнирно с возможностью наклона относительно поперечной 5 и продольной 6 осей установлена плита 7, панели из отдельных секций 8-11, соединенных между собой шарнирно. Панель в зоне средней секции 10 жестко прикреплена к плите 7. Колонка 2 содержит направляющее устройство 12 для направления подъемной части 3. Внутри колонки 2 установлен винтовой механизм 13 для регулировки высоты панели с винтом 14 и гайкой 15, закрепленной внутри трубы 16, соединенной с подъемной частью 3. Винт 14 консольно закреплен с помощью подшипников в корпусе 17,жестко закрепленном на плите 18 основания 1, на которой установлена колонка 2. На подъемной части 3 колонки 2 шарнирно установлены винтовые механизмы 19 и 20 с консольно закрепленными с помощью подшипников винтами 21 и 22 соответственно. Винтовой механизм 19 связан шарниром 23 с головкой 4 и служит для поворота панели вокруг поперечной оси 5, а винтовой механизм 20 связан шарниром 24 с головкой 4 и служит для поворота панели вокруг продольной оси 6. Привод винтов винтовых механизмов выполнен в виде цепной передачи 25, ведущая звездочка 26 которой установлена на выходном валу червячного редуктора 27, соединенного муфтой 28 с валом электродвигателя 29. Ведомая звездочка 30 цепной передачи установлена свободно с помощью подшипников на конце винта 14, другие ведомые звездочки 31 и 32 установлены свободно с помощью подшипников на концах ведомых валов 33 и 34 соответственно. Валы 33, 34 соединены с помощью телескопических валов 35 и 36 с винтами 21 и 22 соответственно. Для соединения ведомых звездочек 30, 31, 32 с винтом 14 и ведомыми валами 33, 34 соответственно выполнены сцепные муфты. Сцепная муфта выполнена в виде полумуфты 37, установленной с торца вала (винта) на лыски 38 с возможностью перемещения вдоль вала. Полумуфта 37 замыкается пружиной 39 через запрессованный в полумуфту опорный стержень 40, шарик 41 на кулачок 42, связанный с сердечником 43 электромагнита 44. Для соединения полумуфты 37 (вала) со звездочкой в последней запрессованы два пальца 45. В исходном положении кулачок 42 удерживается пружиной 46, полумуфта 37 при этом находится в нижнем расцепленном с пальцами 45 звездочки положении, то есть звездочка может свободно вращаться в подшипниках на валу не передавая ему вращение. Стол используется следующим образом. Пациент укладывается на панель и фиксируется съемными приспособлениями (не показаны). При необходимости с помощью пульта 47 и привода осуществляют подъем (опускание) панели, ее наклоны. Для регулировки, например, наклона панели вокруг поперечной оси 5 нажимают соответствующую кнопку пульта 47, при этом включается электромагнит 44 и электродвигатель 29. Сердечник 43 втягивается внутрь электромагнита, перемещая кулачок 42, который через шарик 41, опорный стержень 40 перемещает по лыскам 38 вала 33 полумуфту 37 в верхнее положение, при котором происходит посредством пальцев 45 сцепление полумуфты, а следовательно вала 33 со звездочкой 31, которая получает вращение от электродвигателя 29 через муфту 28, червячный редуктор 27 и цепную передачу 25. Вращение вала 33 через телескопический вал 35 передается винту 21, который ввинчивается в гайку или вывинчивается из нее, поворачивая панель вокруг оси 5. При отпускании кнопки выключается электромагнит 44 и электродвигатель 29, пружина 46 возвращает в исходное положение кулачок 42 и полумуфта 37 под действием пружины 39 перемещается вниз, расцепляясь с звездочкой 31, происходит разъединение винта 21 от цепной передачи и панель фиксируется в заданном положении. 3 825 Регулировка высоты панели и наклона ее вокруг продольной оси 6 выполняется аналогично при нажатии на пульте 47 соответствующей кнопки, включающей соответствующий электромагнит. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
