Устройство для получения покрытий на наружные поверхности втулок

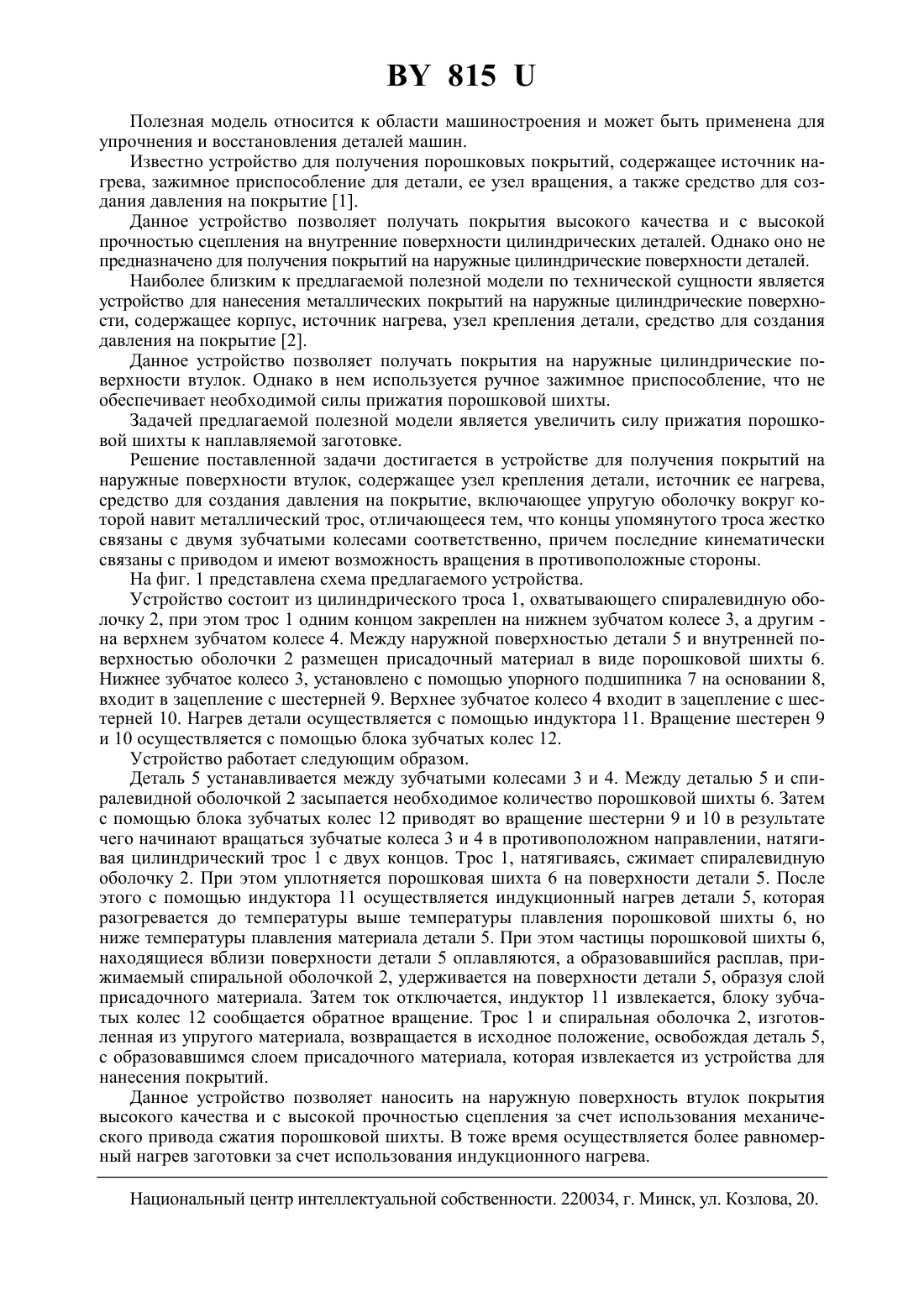

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ПОКРЫТИЙ НА НАРУЖНЫЕ ПОВЕРХНОСТИ ВТУЛОК(71) Заявитель Институт надежности машин Национальной академии наук Беларуси(72) Авторы Клименко Сергей Ефимович Сосновский Игорь Александрович Худолей Андрей Леонидович Сосновский Алексей Валерьевич Кашицин Леонид Павлович(73) Патентообладатель Институт надежности машин Национальной академии наук Беларуси(57) Устройство для получения покрытий на наружные поверхности втулок, содержащее узел крепления детали, источник ее нагрева, средство для создания давления на покрытие,включающее упругую оболочку, вокруг которой навит металлический трос, отличающееся тем, что концы упомянутого троса жестко связаны с двумя зубчатыми колесами соответственно, причем последние кинематически связаны с приводом и имеют возможность вращения в противоположные стороны. 815 Полезная модель относится к области машиностроения и может быть применена для упрочнения и восстановления деталей машин. Известно устройство для получения порошковых покрытий, содержащее источник нагрева, зажимное приспособление для детали, ее узел вращения, а также средство для создания давления на покрытие 1. Данное устройство позволяет получать покрытия высокого качества и с высокой прочностью сцепления на внутренние поверхности цилиндрических деталей. Однако оно не предназначено для получения покрытий на наружные цилиндрические поверхности деталей. Наиболее близким к предлагаемой полезной модели по технической сущности является устройство для нанесения металлических покрытий на наружные цилиндрические поверхности, содержащее корпус, источник нагрева, узел крепления детали, средство для создания давления на покрытие 2. Данное устройство позволяет получать покрытия на наружные цилиндрические поверхности втулок. Однако в нем используется ручное зажимное приспособление, что не обеспечивает необходимой силы прижатия порошковой шихты. Задачей предлагаемой полезной модели является увеличить силу прижатия порошковой шихты к наплавляемой заготовке. Решение поставленной задачи достигается в устройстве для получения покрытий на наружные поверхности втулок, содержащее узел крепления детали, источник ее нагрева,средство для создания давления на покрытие, включающее упругую оболочку вокруг которой навит металлический трос, отличающееся тем, что концы упомянутого троса жестко связаны с двумя зубчатыми колесами соответственно, причем последние кинематически связаны с приводом и имеют возможность вращения в противоположные стороны. На фиг. 1 представлена схема предлагаемого устройства. Устройство состоит из цилиндрического троса 1, охватывающего спиралевидную оболочку 2, при этом трос 1 одним концом закреплен на нижнем зубчатом колесе 3, а другим на верхнем зубчатом колесе 4. Между наружной поверхностью детали 5 и внутренней поверхностью оболочки 2 размещен присадочный материал в виде порошковой шихты 6. Нижнее зубчатое колесо 3, установлено с помощью упорного подшипника 7 на основании 8,входит в зацепление с шестерней 9. Верхнее зубчатое колесо 4 входит в зацепление с шестерней 10. Нагрев детали осуществляется с помощью индуктора 11. Вращение шестерен 9 и 10 осуществляется с помощью блока зубчатых колес 12. Устройство работает следующим образом. Деталь 5 устанавливается между зубчатыми колесами 3 и 4. Между деталью 5 и спиралевидной оболочкой 2 засыпается необходимое количество порошковой шихты 6. Затем с помощью блока зубчатых колес 12 приводят во вращение шестерни 9 и 10 в результате чего начинают вращаться зубчатые колеса 3 и 4 в противоположном направлении, натягивая цилиндрический трос 1 с двух концов. Трос 1, натягиваясь, сжимает спиралевидную оболочку 2. При этом уплотняется порошковая шихта 6 на поверхности детали 5. После этого с помощью индуктора 11 осуществляется индукционный нагрев детали 5, которая разогревается до температуры выше температуры плавления порошковой шихты 6, но ниже температуры плавления материала детали 5. При этом частицы порошковой шихты 6,находящиеся вблизи поверхности детали 5 оплавляются, а образовавшийся расплав, прижимаемый спиральной оболочкой 2, удерживается на поверхности детали 5, образуя слой присадочного материала. Затем ток отключается, индуктор 11 извлекается, блоку зубчатых колес 12 сообщается обратное вращение. Трос 1 и спиральная оболочка 2, изготовленная из упругого материала, возвращается в исходное положение, освобождая деталь 5,с образовавшимся слоем присадочного материала, которая извлекается из устройства для нанесения покрытий. Данное устройство позволяет наносить на наружную поверхность втулок покрытия высокого качества и с высокой прочностью сцепления за счет использования механического привода сжатия порошковой шихты. В тоже время осуществляется более равномерный нагрев заготовки за счет использования индукционного нагрева. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
