Тележка больничная с регулируемой по высоте панелью

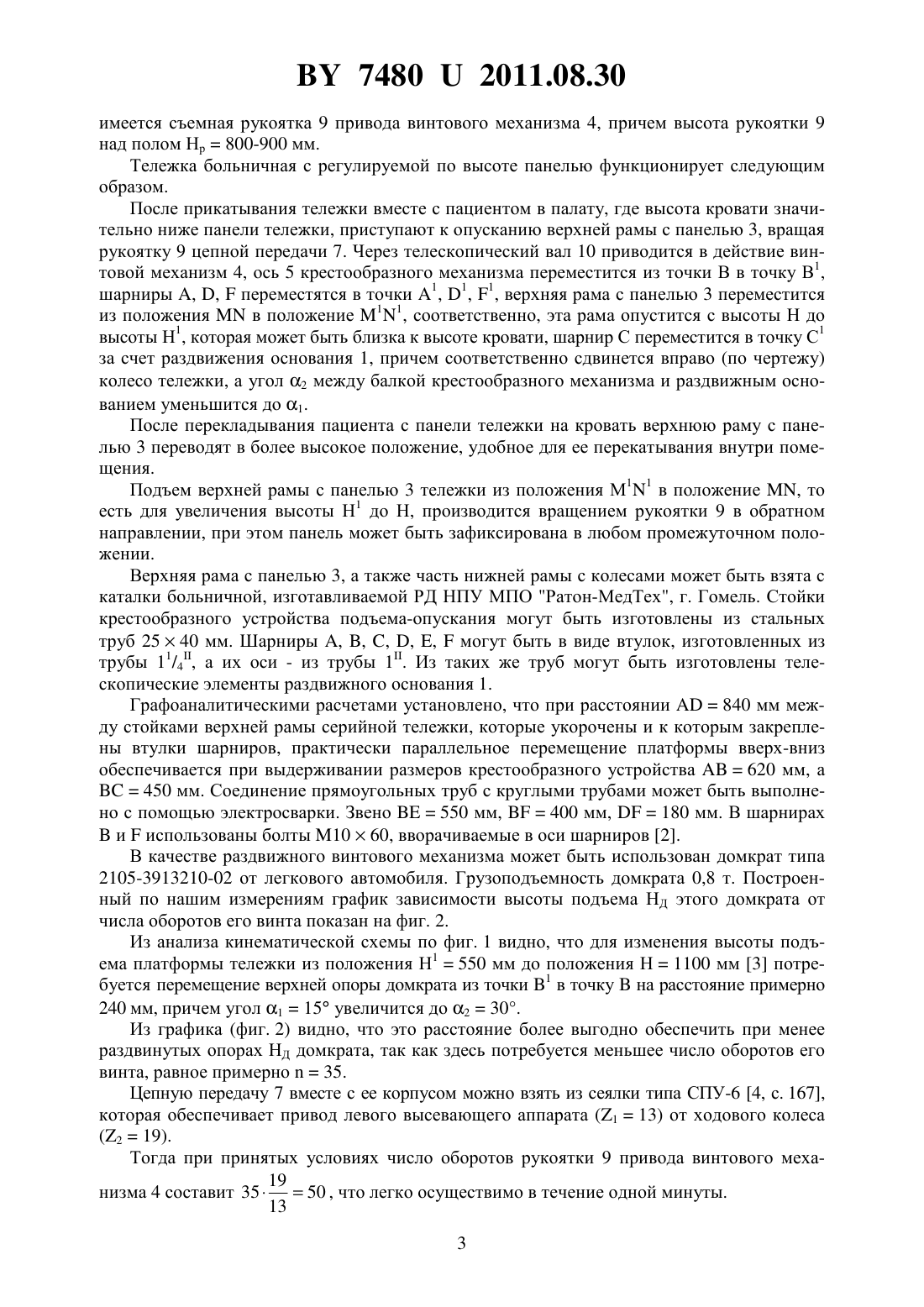

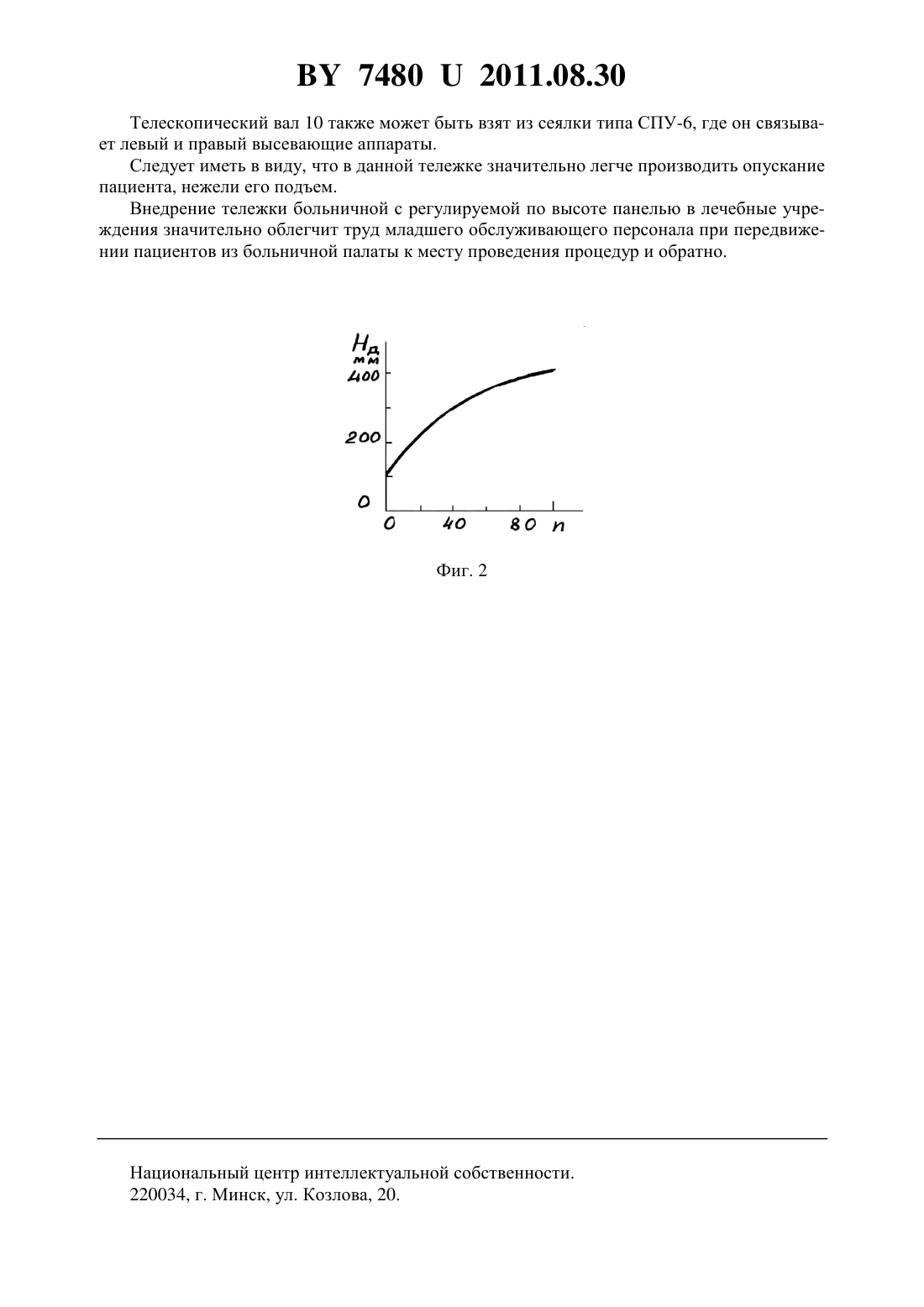

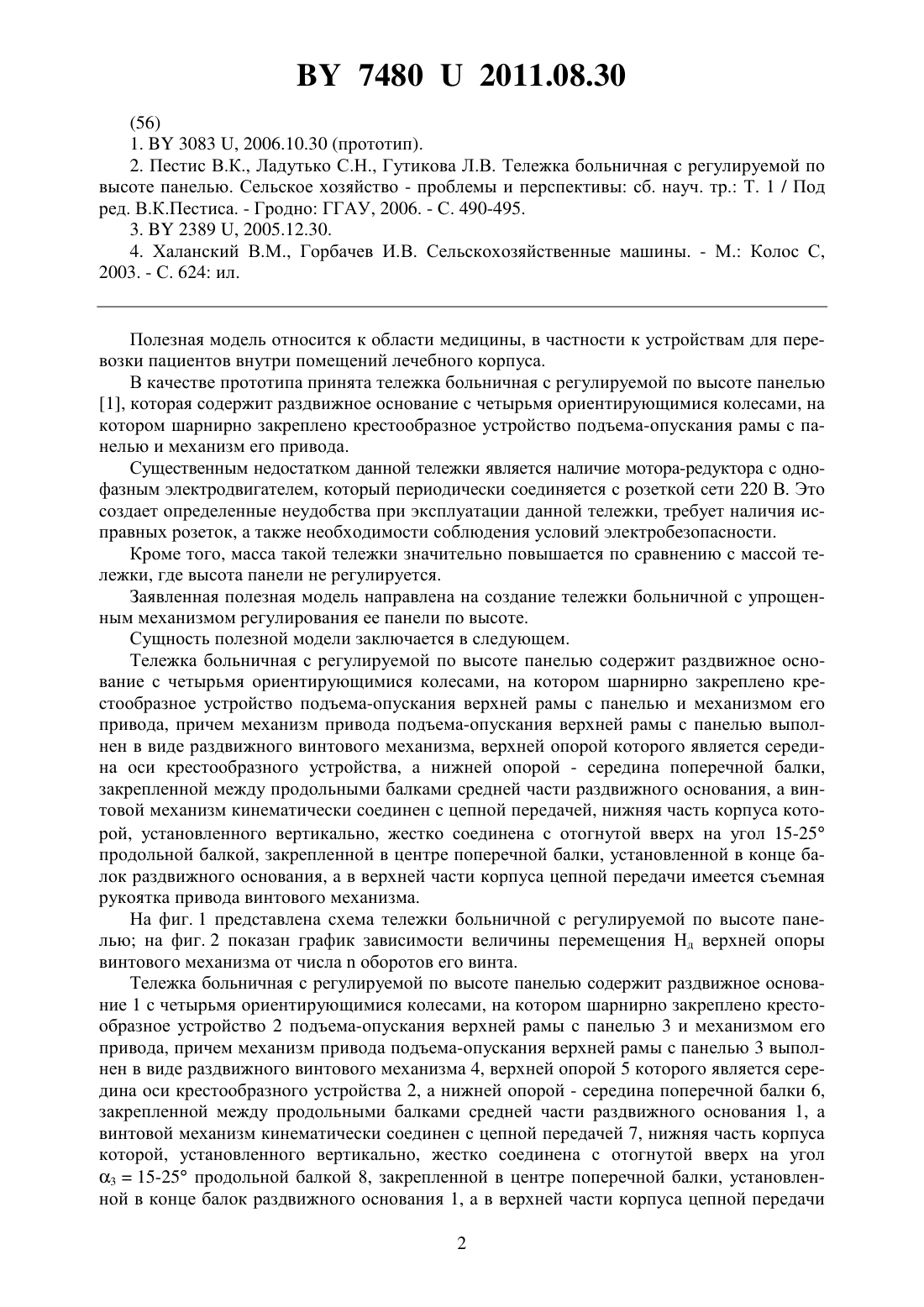

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕЛЕЖКА БОЛЬНИЧНАЯ С РЕГУЛИРУЕМОЙ ПО ВЫСОТЕ ПАНЕЛЬЮ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Гутикова Людмила Витольдовна Снежицкий Виктор Александрович Пестис Мария Вацлавовна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Тележка больничная с регулируемой по высоте панелью, содержащая раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство подъема-опускания верхней рамы с панелью и механизмом его привода, отличающаяся тем, что механизм привода подъема-опускания верхней рамы с панелью выполнен в виде раздвижного винтового механизма, верхней опорой которого является середина оси крестообразного устройства, а нижней опорой - середина поперечной балки, закрепленной между продольными балками средней части раздвижного основания, а винтовой механизм кинематически соединен с цепной передачей, нижняя часть корпуса которой, установленного вертикально, жестко соединена с отогнутой вверх на угол 15-25 продольной балкой, закрепленной в центре поперечной балки, установленной в конце балок раздвижного основания, а в верхней части корпуса цепной передачи имеется съемная рукоятка привода винтового механизма.(56) 1.3083 , 2006.10.30 (прототип). 2. Пестис В.К., Ладутько С.Н., Гутикова Л.В. Тележка больничная с регулируемой по высоте панелью. Сельское хозяйство - проблемы и перспективы сб. науч. тр. Т. 1 / Под ред. В.К.Пестиса. - Гродно ГГАУ, 2006. - С. 490-495. 3.2389 , 2005.12.30. 4. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. - М. Колос С,2003. - С. 624 ил. Полезная модель относится к области медицины, в частности к устройствам для перевозки пациентов внутри помещений лечебного корпуса. В качестве прототипа принята тележка больничная с регулируемой по высоте панелью 1, которая содержит раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство подъема-опускания рамы с панелью и механизм его привода. Существенным недостатком данной тележки является наличие мотора-редуктора с однофазным электродвигателем, который периодически соединяется с розеткой сети 220 В. Это создает определенные неудобства при эксплуатации данной тележки, требует наличия исправных розеток, а также необходимости соблюдения условий электробезопасности. Кроме того, масса такой тележки значительно повышается по сравнению с массой тележки, где высота панели не регулируется. Заявленная полезная модель направлена на создание тележки больничной с упрощенным механизмом регулирования ее панели по высоте. Сущность полезной модели заключается в следующем. Тележка больничная с регулируемой по высоте панелью содержит раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство подъема-опускания верхней рамы с панелью и механизмом его привода, причем механизм привода подъема-опускания верхней рамы с панелью выполнен в виде раздвижного винтового механизма, верхней опорой которого является середина оси крестообразного устройства, а нижней опорой - середина поперечной балки,закрепленной между продольными балками средней части раздвижного основания, а винтовой механизм кинематически соединен с цепной передачей, нижняя часть корпуса которой, установленного вертикально, жестко соединена с отогнутой вверх на угол 15-25 продольной балкой, закрепленной в центре поперечной балки, установленной в конце балок раздвижного основания, а в верхней части корпуса цепной передачи имеется съемная рукоятка привода винтового механизма. На фиг. 1 представлена схема тележки больничной с регулируемой по высоте панелью на фиг. 2 показан график зависимости величины перемещения Нд верхней опоры винтового механизма от числаоборотов его винта. Тележка больничная с регулируемой по высоте панелью содержит раздвижное основание 1 с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство 2 подъема-опускания верхней рамы с панелью 3 и механизмом его привода, причем механизм привода подъема-опускания верхней рамы с панелью 3 выполнен в виде раздвижного винтового механизма 4, верхней опорой 5 которого является середина оси крестообразного устройства 2, а нижней опорой - середина поперечной балки 6,закрепленной между продольными балками средней части раздвижного основания 1, а винтовой механизм кинематически соединен с цепной передачей 7, нижняя часть корпуса которой, установленного вертикально, жестко соединена с отогнутой вверх на угол 315-25 продольной балкой 8, закрепленной в центре поперечной балки, установленной в конце балок раздвижного основания 1, а в верхней части корпуса цепной передачи 2 74802011.08.30 имеется съемная рукоятка 9 привода винтового механизма 4, причем высота рукоятки 9 над полом Нр 800-900 мм. Тележка больничная с регулируемой по высоте панелью функционирует следующим образом. После прикатывания тележки вместе с пациентом в палату, где высота кровати значительно ниже панели тележки, приступают к опусканию верхней рамы с панелью 3, вращая рукоятку 9 цепной передачи 7. Через телескопический вал 10 приводится в действие винтовой механизм 4, ось 5 крестообразного механизма переместится из точки В в точку В 1,шарниры , ,переместятся в точки 1, 1, 1, верхняя рама с панелью 3 переместится из положенияв положение 11, соответственно, эта рама опустится с высоты Н до высоты Н 1, которая может быть близка к высоте кровати, шарнир С переместится в точку С 1 за счет раздвижения основания 1, причем соответственно сдвинется вправо (по чертежу) колесо тележки, а угол 2 между балкой крестообразного механизма и раздвижным основанием уменьшится до 1. После перекладывания пациента с панели тележки на кровать верхнюю раму с панелью 3 переводят в более высокое положение, удобное для ее перекатывания внутри помещения. Подъем верхней рамы с панелью 3 тележки из положения М 11 в положение , то есть для увеличения высоты Н 1 до Н, производится вращением рукоятки 9 в обратном направлении, при этом панель может быть зафиксирована в любом промежуточном положении. Верхняя рама с панелью 3, а также часть нижней рамы с колесами может быть взята с каталки больничной, изготавливаемой РД НПУ МПО Ратон-МедТех, г. Гомель. Стойки крестообразного устройства подъема-опускания могут быть изготовлены из стальных труб 2540 мм. Шарниры , , , , ,могут быть в виде втулок, изготовленных из трубы 11/4, а их оси - из трубы 1. Из таких же труб могут быть изготовлены телескопические элементы раздвижного основания 1. Графоаналитическими расчетами установлено, что при расстоянии 840 мм между стойками верхней рамы серийной тележки, которые укорочены и к которым закреплены втулки шарниров, практически параллельное перемещение платформы вверх-вниз обеспечивается при выдерживании размеров крестообразного устройства 620 мм, а 450 мм. Соединение прямоугольных труб с круглыми трубами может быть выполнено с помощью электросварки. Звено 550 мм,400 мм,180 мм. В шарнирахииспользованы болты 1060, вворачиваемые в оси шарниров 2. В качестве раздвижного винтового механизма может быть использован домкрат типа 2105-3913210-02 от легкового автомобиля. Грузоподъемность домкрата 0,8 т. Построенный по нашим измерениям график зависимости высоты подъема НД этого домкрата от числа оборотов его винта показан на фиг. 2. Из анализа кинематической схемы по фиг. 1 видно, что для изменения высоты подъема платформы тележки из положения Н 1550 мм до положения Н 1100 мм 3 потребуется перемещение верхней опоры домкрата из точки 1 в точкуна расстояние примерно 240 мм, причем угол 115 увеличится до 230. Из графика (фиг. 2) видно, что это расстояние более выгодно обеспечить при менее раздвинутых опорах НД домкрата, так как здесь потребуется меньшее число оборотов его винта, равное примерно 35. Цепную передачу 7 вместе с ее корпусом можно взять из сеялки типа СПУ-6 4, с. 167,которая обеспечивает привод левого высевающего аппарата (113) от ходового колеса(219). Тогда при принятых условиях число оборотов рукоятки 9 привода винтового меха 19 низма 4 составит 3550 , что легко осуществимо в течение одной минуты. 13 3 74802011.08.30 Телескопический вал 10 также может быть взят из сеялки типа СПУ-6, где он связывает левый и правый высевающие аппараты. Следует иметь в виду, что в данной тележке значительно легче производить опускание пациента, нежели его подъем. Внедрение тележки больничной с регулируемой по высоте панелью в лечебные учреждения значительно облегчит труд младшего обслуживающего персонала при передвижении пациентов из больничной палаты к месту проведения процедур и обратно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
