Тележка больничная с регулируемой по высоте панелью

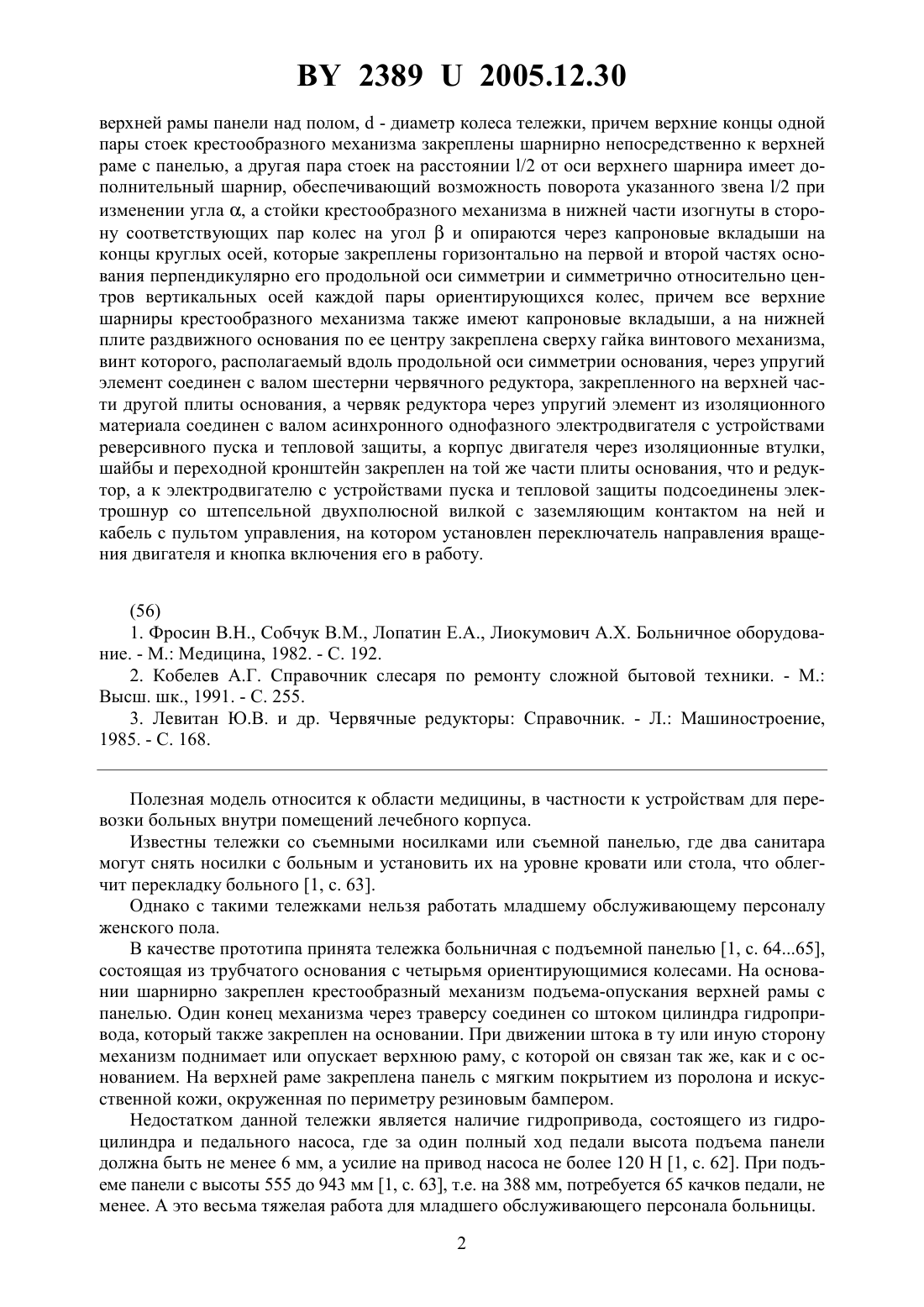

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕЛЕЖКА БОЛЬНИЧНАЯ С РЕГУЛИРУЕМОЙ ПО ВЫСОТЕ ПАНЕЛЬЮ(71) Заявитель УО Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Горелик Петр Васильевич Ладутько Сергей Николаевич Васильчук Леонид Казимирович(73) Патентообладатель УО Гродненский государственный аграрный университет(57) Тележка больничная с регулируемой по высоте панелью, содержащая основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплен крестообразный механизм подъема-опускания верхней рамы с панелью, отличающаяся тем, что основание тележки состоит из двух частей в виде плит прямоугольного сечения, на одной из частей которого закреплены снизу направляющие элементы, внутри которых установлена другая часть плиты с возможностью продольного перемещения относительно первой части, а на наружных концах каждой плиты закреплены поперечные балки, по концам которых смонтированы вертикальные оси с кронштейнами ориентирующихся колес, а направленные вверх пары стоек крестообразного механизма подъема-опускания верхней рамы с панелью расположены относительно шарнира их поворота под углом , который имеет минимальную величину в верхнем положении панели, а длина верхней части стойки от оси шарнира их поворота до оси крепления к верхней раме с панелью равна 23892005.12.30 верхней рамы панели над полом,- диаметр колеса тележки, причем верхние концы одной пары стоек крестообразного механизма закреплены шарнирно непосредственно к верхней раме с панелью, а другая пара стоек на расстоянии /2 от оси верхнего шарнира имеет дополнительный шарнир, обеспечивающий возможность поворота указанного звена /2 при изменении угла , а стойки крестообразного механизма в нижней части изогнуты в сторону соответствующих пар колес на уголи опираются через капроновые вкладыши на концы круглых осей, которые закреплены горизонтально на первой и второй частях основания перпендикулярно его продольной оси симметрии и симметрично относительно центров вертикальных осей каждой пары ориентирующихся колес, причем все верхние шарниры крестообразного механизма также имеют капроновые вкладыши, а на нижней плите раздвижного основания по ее центру закреплена сверху гайка винтового механизма,винт которого, располагаемый вдоль продольной оси симметрии основания, через упругий элемент соединен с валом шестерни червячного редуктора, закрепленного на верхней части другой плиты основания, а червяк редуктора через упругий элемент из изоляционного материала соединен с валом асинхронного однофазного электродвигателя с устройствами реверсивного пуска и тепловой защиты, а корпус двигателя через изоляционные втулки,шайбы и переходной кронштейн закреплен на той же части плиты основания, что и редуктор, а к электродвигателю с устройствами пуска и тепловой защиты подсоединены электрошнур со штепсельной двухполюсной вилкой с заземляющим контактом на ней и кабель с пультом управления, на котором установлен переключатель направления вращения двигателя и кнопка включения его в работу.(56) 1. Фросин В, Собчук В.М., Лопатин Е.А., Лиокумович А.Х. Больничное оборудование. - . Медицина, 1982. - С. 192. 2. Кобелев А.Г. Справочник слесаря по ремонту сложной бытовой техники. - . Высш. шк., 1991. - С. 255. 3. Левитан Ю.В. и др. Червячные редукторы Справочник. - Л. Машиностроение,1985. - С. 168. Полезная модель относится к области медицины, в частности к устройствам для перевозки больных внутри помещений лечебного корпуса. Известны тележки со съемными носилками или съемной панелью, где два санитара могут снять носилки с больным и установить их на уровне кровати или стола, что облегчит перекладку больного 1, с. 63. Однако с такими тележками нельзя работать младшему обслуживающему персоналу женского пола. В качестве прототипа принята тележка больничная с подъемной панелью 1, с. 6465,состоящая из трубчатого основания с четырьмя ориентирующимися колесами. На основании шарнирно закреплен крестообразный механизм подъема-опускания верхней рамы с панелью. Один конец механизма через траверсу соединен со штоком цилиндра гидропривода, который также закреплен на основании. При движении штока в ту или иную сторону механизм поднимает или опускает верхнюю раму, с которой он связан так же, как и с основанием. На верхней раме закреплена панель с мягким покрытием из поролона и искусственной кожи, окруженная по периметру резиновым бампером. Недостатком данной тележки является наличие гидропривода, состоящего из гидроцилиндра и педального насоса, где за один полный ход педали высота подъема панели должна быть не менее 6 мм, а усилие на привод насоса не более 1201, с. 62. При подъеме панели с высоты 555 до 943 мм 1, с. 63, т.е. на 388 мм, потребуется 65 качков педали, не менее. А это весьма тяжелая работа для младшего обслуживающего персонала больницы. 2 23892005.12.30 Кроме того, в гидросистеме могут быть частые неполадки из-за подсоса воздуха или утечки масла, которое может загрязнять полы, стены и оборудование лечебного корпуса, а панель тележки может самопроизвольно опускаться. Кроме того, наличие траверсы в месте соединения крестообразного механизма с верхней рамой тележки усложняет ее конструкцию, требует дополнительных усилий для регулирования панели тележки по высоте. Заявленная полезная модель направлена на совершенствование больничной тележки,автоматизации перевода ее панели из нижнего положения в верхнее и обратно, совершенствование ее подъемного механизма. Сущность полезной модели заключается в следующем. Тележка больничная с регулируемой по высоте панелью содержит основание с четырьмя ориентирующимися колесами,на котором шарнирно закреплен крестообразный механизм подъема-опускания верхней рамы с панелью, причем основание тележки состоит из двух частей в виде плит прямоугольного сечения, на одной из частей которого закреплены снизу направляющие элементы, внутри которых установлена другая часть плиты с возможностью продольного перемещения относительно первой части, а на наружных концах каждой плиты закреплены поперечные балки, по концам которых смонтированы вертикальные оси с кронштейнами ориентирующихся колес. Направленные вверх пары стоек крестообразного механизма подъема-опускания верхней рамы с панелью расположены относительно шарнира их поворота под углом , который имеет минимальную величину в верхнем положении панели, а длина верхней части стойки от оси шарнира их поворота до оси крепления к верхней раме с панелью равна, где- высота верхней рамы панели над полом,- диаметр колеса тележки, 2/ 2 причем верхние концы одной пары стоек крестообразного механизма закреплены шарнирно непосредственно к верхней раме с панелью, а другая пара стоек на расстоянии /2 от оси верхнего шарнира имеет дополнительный шарнир, обеспечивающий возможность поворота указанного звена /2 при изменении угла . Стойки крестообразного механизма в нижней части изогнуты в сторону соответствующих пар колес на уголи опираются через капроновые вкладыши на концы круглых осей, которые закреплены горизонтально на первой и второй частях основания перпендикулярно его продольной оси симметрии и симметрично относительно центров вертикальных осей каждой пары ориентирующихся колес, причем все верхние шарниры крестообразного механизма также имеют капроновые вкладыши. На нижней плите раздвижного основания по ее центру закреплена сверху гайка винтового механизма, винт которого, располагаемый вдоль продольной оси симметрии основания,через упругий элемент соединен с валом шестерни червячного редуктора, закрепленного на верхней части другой плиты основания, а червяк редуктора через упругий элемент из изоляционного материала соединен с валом асинхронного однофазного электродвигателя с устройствами реверсивного пуска и тепловой защиты, а корпус двигателя через изоляционные втулки, шайбы и переходной кронштейн закреплен на той же части плиты основания, что и редуктор, а к электродвигателю с устройствами пуска и тепловой защиты подсоединены электрошнур со штепсельной двухполюсной вилкой с заземляющим контактом на ней и кабель с пультом управления, на котором установлен переключатель направления вращения двигателя и кнопка включения его в работу. На фиг. 1 представлена кинематическая схема тележки больничной с регулируемой по высоте панелью, на фиг. 2 - схема основания тележки, на фиг. 3 - схема раздвижной части основания. Тележка больничная с регулируемой по высоте панелью 1 (фиг. 1) содержит основание, состоящее из левой 2 (по чертежу) и правой 3 частей, с четырьмя ориентирующимися колесами 4, крестообразный механизм 5 подъема-опускания панели 1, винтовой механизм 3 23892005.12.30 6 (фиг. 2), червячный редуктор 7 и асинхронный однофазный электродвигатель 8 с устройствами реверсивного пуска и тепловой защиты. Вертикальные оси поворота 9 колес 4 смонтированы по концам поперечных балок 10,закрепленных на концах левой 2 и правой 3 частей основания тележки. Части основания 2 и 3 выполнены в виде плит прямоугольного сечения (фиг. 3), причем на плите 3 закреплены снизу направляющие элементы 11, внутри которых установлена с возможностью перемещения без люфтов плита 2. Пары направленных вверх стоек крестообразного механизма 5 располагаются относи тельно оси В (фиг. 1) под углом , а длина верхней части стойки,2/ 2 где- высота верхней рамы панели над полом,- диаметр колеса тележки. Одна из рамок крестообразного механизма закреплена шарнирно непосредственно к верхней раме с панелью (в точке А), а другая рамка на расстоянии /2 от оси В в точкеимеет дополнительный шарнир, обеспечивающий возможность поворота звенапри изменении угла . В нижней части стойкиикрестообразного механизма изогнуты в сторону соответствующих пар колес на угол , а нижние концы стоек опираются через капроновые вкладыши на концы круглых осей, которые закреплены горизонтально на первой 2 и второй 3 частях основания перпендикулярно относительно его продольной оси и симметрично относительно вертикальных осей 9 каждой пары ориентирующихся колес 4. Шарниры , , , В также имеют капроновые вкладыши (на чертежах не показаны). Сверху прямоугольной плиты части 2 раздвижного основания закреплена на продольной оси симметрии плиты гайка 6 винтового механизма, винт которого, расположенный сверху, через упругий элемент соединен с валом шестерни, закрепленного на части 3 плиты основания, червячного редуктора 7, червяк которого через упругий элемент из изоляционного материала соединен с валом асинхронного однофазного электродвигателя 8,причем корпус двигателя закреплен через изоляционные втулки, шайбы и переходной кронштейн (на чертеже не показаны) также на части 3 плиты основания. К защитно-пусковой аппаратуре электродвигателя подсоединен электрошнур 12 длиной 35 м, армированный двухполюсной вилкой, имеющей дополнительный контакт для соединения с заземленным контактом розетки электросети, причем заземляющий провод электрошнура соединен с корпусом электродвигателя. К защитно-пусковой аппаратуре подсоединен также кабель 13 длиной 1,01,5 м с пультом управления, на котором установлен переключатель 14 направления вращения двигателя, соответственно на подъем или опускание панели 1, а также кнопка 15 включения электросети и двигателя в работу. Тележка больничная с регулируемой по высоте панелью функционирует следующим образом. После прикатывания тележки в больничную палату разматывают электрошнур 12, а его вилку вставляют в розетку электросети напряжением 220 В. Затем переключатель 14 ставят в положение опускание и нажатием на кнопку 15 соединяют двигатель с электросетью и производят опускание панели 1 с высотына требуемую высоту 1, затем подкатывают тележку к кровати больного. При этом панель 1 из положениязаймет положение 11, основание 2-3 будет раздвинуто, шарниры С- займут положение С 1-1,ось крестообразного механизма из положения В займет положение В 1, шарниры верхней рамы панели 1 из положений - займут положение 1-А 1, дополнительный шарнирзаймет положение 1, а колеса 4 будут раздвинуты на величинус каждой стороны. После перекладывания больного с кровати на панель 1 тележки электродвигателю 8 задается обратное вращение и за счет червячного редуктора 7 и винтового механизма 8 панель 1 будет поднята на требуемую высоту . Причем высота подъема может быть выбрана любой междуи 1. Самопроизвольное опускание тележки исключено. 4 23892005.12.30 Затем сматывают электрошнур 12 на специальные крючки (на чертеже не показаны),перекатывают тележку в кабинет проведения процедур, снова, при необходимости, корректируют высоту панели, размотав электрошнур и включив его штепсельную вилку в розетку электросети. После перекатывания тележки с больным в палату снова включают вилку электрошнура 12 в розетку электросети и производят опускание панели 1 на высоту кровати, воздействуя на переключатель 14 и кнопку 15 пульта управления. При частоте вращения вала электродвигателя 1420 мин-1 2, с. 109 и передаточном числе червячного редуктора типа РЧУ-63 3, с. 162 равном 10 (масса редуктора 10,4 кг) винт 6 будет вращаться с частотой 142010142 мин-1. В качестве винтового механизма можно приспособить винт с гайкой для регулирования глубины пахоты навесного плуга, у которого трапецеидальная резьба 245. При поднятии панели 1 из положения 1 додлина основания сократится на величину 2, что ориентировочно равно 200 мм (при Н 10,5 м,1,1 м,60,30). То 2000,28 мин 17 с . гда время подъема панели составит 5 1421 1,10,5 Скорость подъема будет равна 0,035 м / с , что не превышает требо 17 ваний 1, с. 62, где сказано, что средняя скорость перемещения панели тележек не должна превышать 0,067 м/с. Верхняя рама с панелью 1 размером 1860560 мм может быть взята со списанной тележки типа ТБС или ТАП 1, с. 63. С этих же тележек могут быть взяты ориентирующиеся колеса диаметром 200 мм. В качестве прямоугольных частей 2 и 3 основания можно использовать дубовые доски толщиной 2025 мм, поперечные балки 10 также могут быть из дерева. Оси шарниров С, В, , , а такжеимогут быть из алюминиевых труб с наружным диаметром 25 мм, а взаимодействующие с ними капроновые вкладыши можно взять из деталей мотовила зерноуборочного комбайна Дон-1500. Стойки крестообразного механизма 5 подъема-опускания панели 1 могут быть изготовлены из алюминиевых труб диаметром 4050 мм или угольников 4070 мм и толщиной стенки 45 мм, а направляющие 11 - из алюминиевого листа 2,53 мм. Все электрооборудование с электродвигателем АД-180-4/7/С, мощностью 370 Вт, пускозащитным реле, переключателем направления вращения и соединительным шнуром с вилкой может быть взято со стиральной машины типа -1,5 Рига-13 1, с. 109. Только вместо реле времени надо использовать любую кнопку включения электросети напряжением 220 В. Специальных мер электробезопасности при обслуживании тележки не требуется. Все вращающиеся детали - винтовая передача и соединительные упругие элементы закрыты съемными пластмассовыми кожухами (на чертежах не показаны). Внедрение тележки больничной с регулируемой по высоте панелью в производство позволит избежать физических усилий на ее регулировку, значительно облегчит труд младшего обслуживающего персонала лечебных учреждений при перекладке больных с кровати на тележку и обратно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
