Тележка больничная с регулируемой по высоте панелью

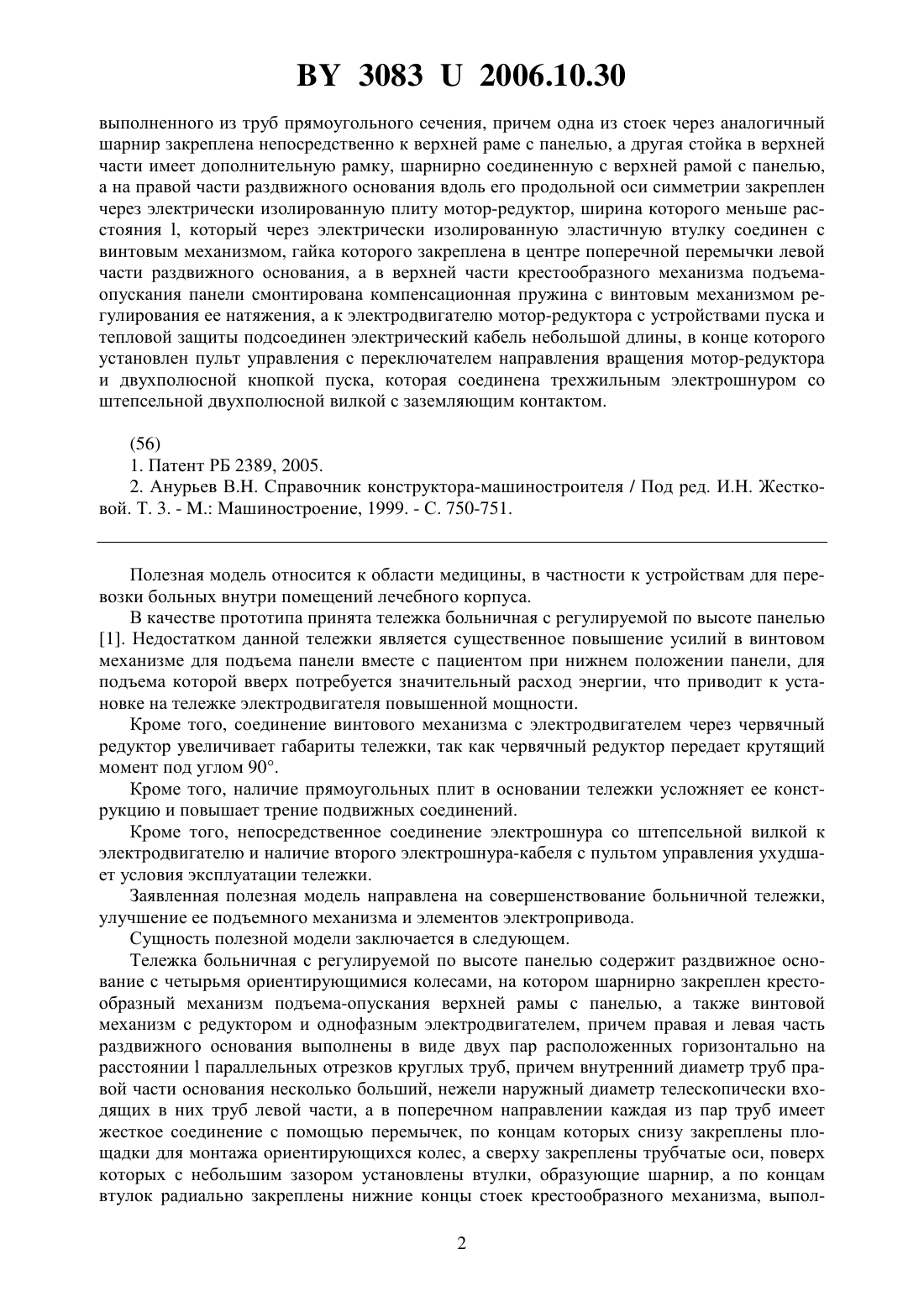

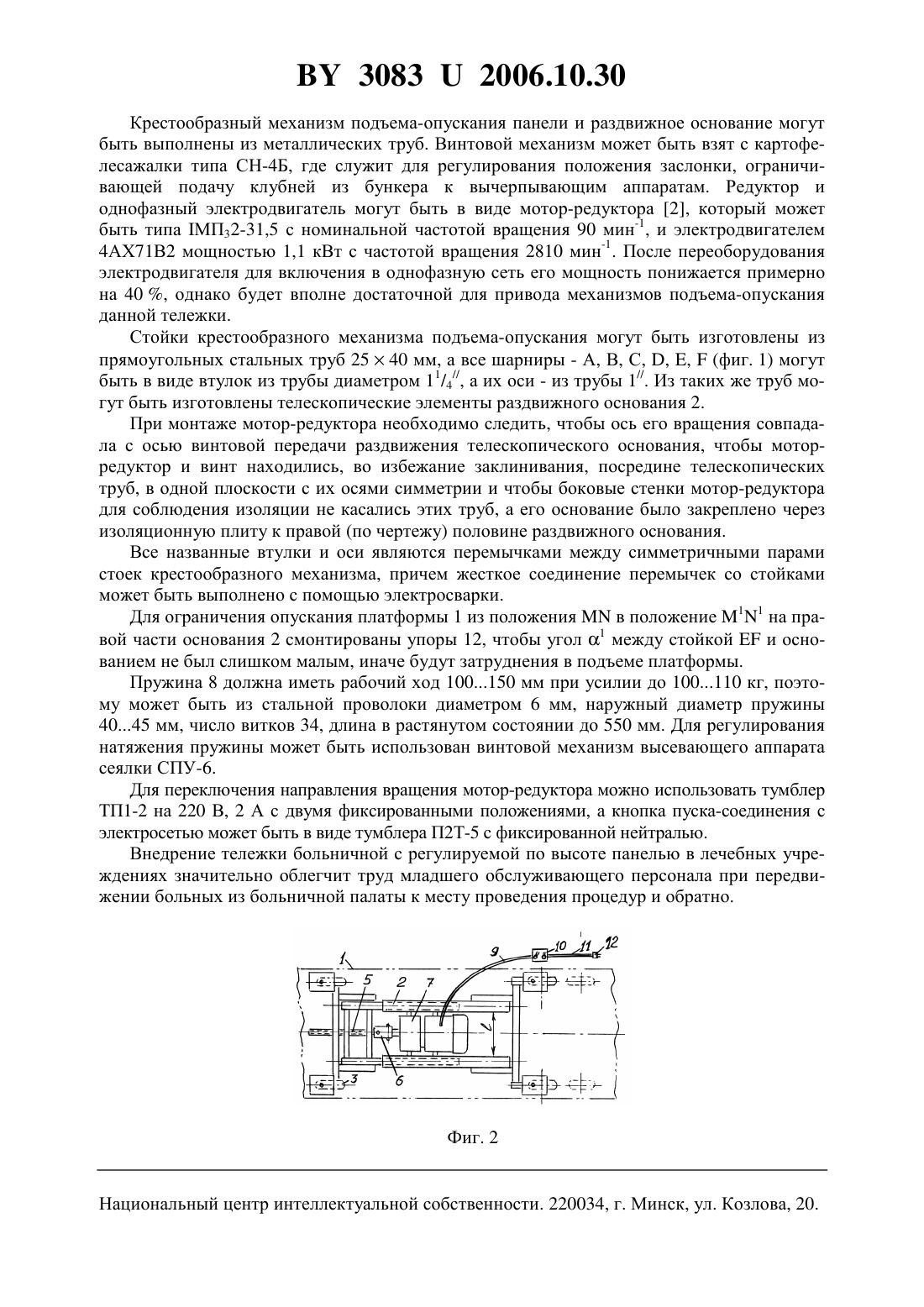

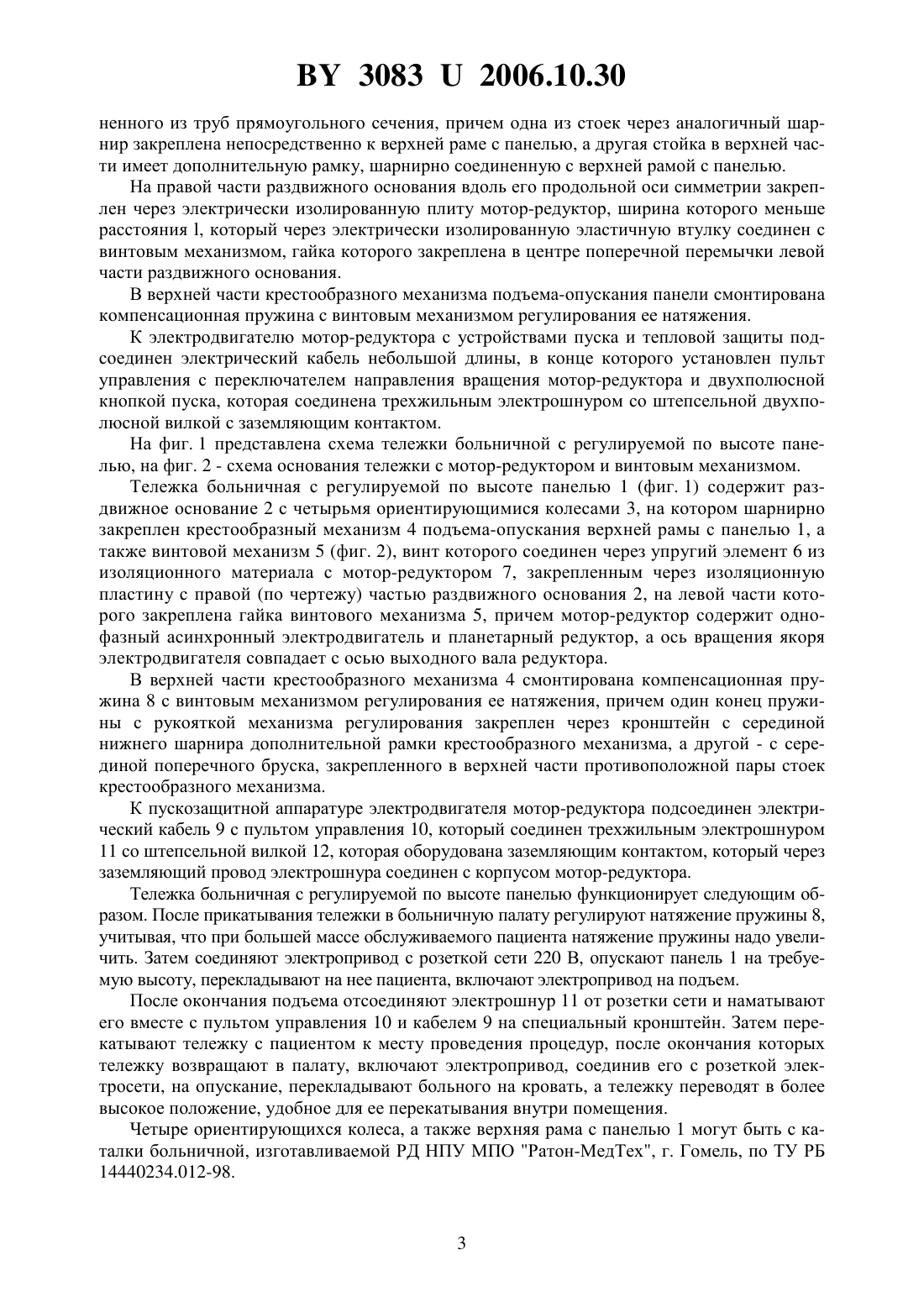

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕЛЕЖКА БОЛЬНИЧНАЯ С РЕГУЛИРУЕМОЙ ПО ВЫСОТЕ ПАНЕЛЬЮ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Горелик Петр Васильевич Ладутько Сергей Николаевич Цыбульский Геннадий Станиславович Гутикова Людмила Витольдовна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Тележка больничная, с регулируемой по высоте панелью, содержащая раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплен крестообразный механизм подъема-опускания верхней рамы с панелью, а также винтовой механизм с редуктором и однофазным электродвигателем, отличающаяся тем, что правая и левая часть раздвижного основания выполнены в виде двух пар расположенных горизонтально на расстояниипараллельных отрезков круглых труб, причем внутренний диаметр труб правой части основания несколько больший, нежели наружный диаметр телескопически входящих в них труб левой части, а в поперечном направлении каждая из пар труб имеет жесткое соединение с помощью перемычек, по концам которых снизу закреплены площадки для монтажа ориентирующихся колес, а сверху закреплены трубчатые оси, поверх которых с небольшим зазором установлены втулки, образующие шарнир,а по концам втулок радиально закреплены нижние концы стоек крестообразного механизма, Фиг. 1 30832006.10.30 выполненного из труб прямоугольного сечения, причем одна из стоек через аналогичный шарнир закреплена непосредственно к верхней раме с панелью, а другая стойка в верхней части имеет дополнительную рамку, шарнирно соединенную с верхней рамой с панелью,а на правой части раздвижного основания вдоль его продольной оси симметрии закреплен через электрически изолированную плиту мотор-редуктор, ширина которого меньше расстояния , который через электрически изолированную эластичную втулку соединен с винтовым механизмом, гайка которого закреплена в центре поперечной перемычки левой части раздвижного основания, а в верхней части крестообразного механизма подъемаопускания панели смонтирована компенсационная пружина с винтовым механизмом регулирования ее натяжения, а к электродвигателю мотор-редуктора с устройствами пуска и тепловой защиты подсоединен электрический кабель небольшой длины, в конце которого установлен пульт управления с переключателем направления вращения мотор-редуктора и двухполюсной кнопкой пуска, которая соединена трехжильным электрошнуром со штепсельной двухполюсной вилкой с заземляющим контактом.(56) 1. Патент РБ 2389, 2005. 2. Анурьев В Справочник конструктора-машиностроителя / Под ред. И Жестковой. Т. 3. - . Машиностроение, 1999. - С. 750-751. Полезная модель относится к области медицины, в частности к устройствам для перевозки больных внутри помещений лечебного корпуса. В качестве прототипа принята тележка больничная с регулируемой по высоте панелью 1. Недостатком данной тележки является существенное повышение усилий в винтовом механизме для подъема панели вместе с пациентом при нижнем положении панели, для подъема которой вверх потребуется значительный расход энергии, что приводит к установке на тележке электродвигателя повышенной мощности. Кроме того, соединение винтового механизма с электродвигателем через червячный редуктор увеличивает габариты тележки, так как червячный редуктор передает крутящий момент под углом 90. Кроме того, наличие прямоугольных плит в основании тележки усложняет ее конструкцию и повышает трение подвижных соединений. Кроме того, непосредственное соединение электрошнура со штепсельной вилкой к электродвигателю и наличие второго электрошнура-кабеля с пультом управления ухудшает условия эксплуатации тележки. Заявленная полезная модель направлена на совершенствование больничной тележки,улучшение ее подъемного механизма и элементов электропривода. Сущность полезной модели заключается в следующем. Тележка больничная с регулируемой по высоте панелью содержит раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплен крестообразный механизм подъема-опускания верхней рамы с панелью, а также винтовой механизм с редуктором и однофазным электродвигателем, причем правая и левая часть раздвижного основания выполнены в виде двух пар расположенных горизонтально на расстояниипараллельных отрезков круглых труб, причем внутренний диаметр труб правой части основания несколько больший, нежели наружный диаметр телескопически входящих в них труб левой части, а в поперечном направлении каждая из пар труб имеет жесткое соединение с помощью перемычек, по концам которых снизу закреплены площадки для монтажа ориентирующихся колес, а сверху закреплены трубчатые оси, поверх которых с небольшим зазором установлены втулки, образующие шарнир, а по концам втулок радиально закреплены нижние концы стоек крестообразного механизма, выпол 2 30832006.10.30 ненного из труб прямоугольного сечения, причем одна из стоек через аналогичный шарнир закреплена непосредственно к верхней раме с панелью, а другая стойка в верхней части имеет дополнительную рамку, шарнирно соединенную с верхней рамой с панелью. На правой части раздвижного основания вдоль его продольной оси симметрии закреплен через электрически изолированную плиту мотор-редуктор, ширина которого меньше расстояния , который через электрически изолированную эластичную втулку соединен с винтовым механизмом, гайка которого закреплена в центре поперечной перемычки левой части раздвижного основания. В верхней части крестообразного механизма подъема-опускания панели смонтирована компенсационная пружина с винтовым механизмом регулирования ее натяжения. К электродвигателю мотор-редуктора с устройствами пуска и тепловой защиты подсоединен электрический кабель небольшой длины, в конце которого установлен пульт управления с переключателем направления вращения мотор-редуктора и двухполюсной кнопкой пуска, которая соединена трехжильным электрошнуром со штепсельной двухполюсной вилкой с заземляющим контактом. На фиг. 1 представлена схема тележки больничной с регулируемой по высоте панелью, на фиг. 2 - схема основания тележки с мотор-редуктором и винтовым механизмом. Тележка больничная с регулируемой по высоте панелью 1 (фиг. 1) содержит раздвижное основание 2 с четырьмя ориентирующимися колесами 3, на котором шарнирно закреплен крестообразный механизм 4 подъема-опускания верхней рамы с панелью 1, а также винтовой механизм 5 (фиг. 2), винт которого соединен через упругий элемент 6 из изоляционного материала с мотор-редуктором 7, закрепленным через изоляционную пластину с правой (по чертежу) частью раздвижного основания 2, на левой части которого закреплена гайка винтового механизма 5, причем мотор-редуктор содержит однофазный асинхронный электродвигатель и планетарный редуктор, а ось вращения якоря электродвигателя совпадает с осью выходного вала редуктора. В верхней части крестообразного механизма 4 смонтирована компенсационная пружина 8 с винтовым механизмом регулирования ее натяжения, причем один конец пружины с рукояткой механизма регулирования закреплен через кронштейн с серединой нижнего шарнира дополнительной рамки крестообразного механизма, а другой - с серединой поперечного бруска, закрепленного в верхней части противоположной пары стоек крестообразного механизма. К пускозащитной аппаратуре электродвигателя мотор-редуктора подсоединен электрический кабель 9 с пультом управления 10, который соединен трехжильным электрошнуром 11 со штепсельной вилкой 12, которая оборудована заземляющим контактом, который через заземляющий провод электрошнура соединен с корпусом мотор-редуктора. Тележка больничная с регулируемой по высоте панелью функционирует следующим образом. После прикатывания тележки в больничную палату регулируют натяжение пружины 8,учитывая, что при большей массе обслуживаемого пациента натяжение пружины надо увеличить. Затем соединяют электропривод с розеткой сети 220 В, опускают панель 1 на требуемую высоту, перекладывают на нее пациента, включают электропривод на подъем. После окончания подъема отсоединяют электрошнур 11 от розетки сети и наматывают его вместе с пультом управления 10 и кабелем 9 на специальный кронштейн. Затем перекатывают тележку с пациентом к месту проведения процедур, после окончания которых тележку возвращают в палату, включают электропривод, соединив его с розеткой электросети, на опускание, перекладывают больного на кровать, а тележку переводят в более высокое положение, удобное для ее перекатывания внутри помещения. Четыре ориентирующихся колеса, а также верхняя рама с панелью 1 могут быть с каталки больничной, изготавливаемой РД НПУ МПО Ратон-МедТех, г. Гомель, по ТУ РБ 14440234.012-98. 30832006.10.30 Крестообразный механизм подъема-опускания панели и раздвижное основание могут быть выполнены из металлических труб. Винтовой механизм может быть взят с картофелесажалки типа СН-4 Б, где служит для регулирования положения заслонки, ограничивающей подачу клубней из бункера к вычерпывающим аппаратам. Редуктор и однофазный электродвигатель могут быть в виде мотор-редуктора 2, который может быть типа МП 32-31,5 с номинальной частотой вращения 90 мин-1, и электродвигателем 4 АХ 71 В 2 мощностью 1,1 кВт с частотой вращения 2810 мин-1. После переоборудования электродвигателя для включения в однофазную сеть его мощность понижается примерно на 40 , однако будет вполне достаточной для привода механизмов подъема-опускания данной тележки. Стойки крестообразного механизма подъема-опускания могут быть изготовлены из прямоугольных стальных труб 2540 мм, а все шарниры - А, В, С, , ,(фиг. 1) могут быть в виде втулок из трубы диаметром 11/4//, а их оси - из трубы 1//. Из таких же труб могут быть изготовлены телескопические элементы раздвижного основания 2. При монтаже мотор-редуктора необходимо следить, чтобы ось его вращения совпадала с осью винтовой передачи раздвижения телескопического основания, чтобы моторредуктор и винт находились, во избежание заклинивания, посредине телескопических труб, в одной плоскости с их осями симметрии и чтобы боковые стенки мотор-редуктора для соблюдения изоляции не касались этих труб, а его основание было закреплено через изоляционную плиту к правой (по чертежу) половине раздвижного основания. Все названные втулки и оси являются перемычками между симметричными парами стоек крестообразного механизма, причем жесткое соединение перемычек со стойками может быть выполнено с помощью электросварки. Для ограничения опускания платформы 1 из положенияв положение 11 на правой части основания 2 смонтированы упоры 12, чтобы угол 1 между стойкойи основанием не был слишком малым, иначе будут затруднения в подъеме платформы. Пружина 8 должна иметь рабочий ход 100150 мм при усилии до 100110 кг, поэтому может быть из стальной проволоки диаметром 6 мм, наружный диаметр пружины 4045 мм, число витков 34, длина в растянутом состоянии до 550 мм. Для регулирования натяжения пружины может быть использован винтовой механизм высевающего аппарата сеялки СПУ-6. Для переключения направления вращения мотор-редуктора можно использовать тумблер ТП 1-2 на 220 В, 2 А с двумя фиксированными положениями, а кнопка пуска-соединения с электросетью может быть в виде тумблера П 2 Т-5 с фиксированной нейтралью. Внедрение тележки больничной с регулируемой по высоте панелью в лечебных учреждениях значительно облегчит труд младшего обслуживающего персонала при передвижении больных из больничной палаты к месту проведения процедур и обратно. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
