Монтажный механизм для крепления бетонных и железобетонных изделий

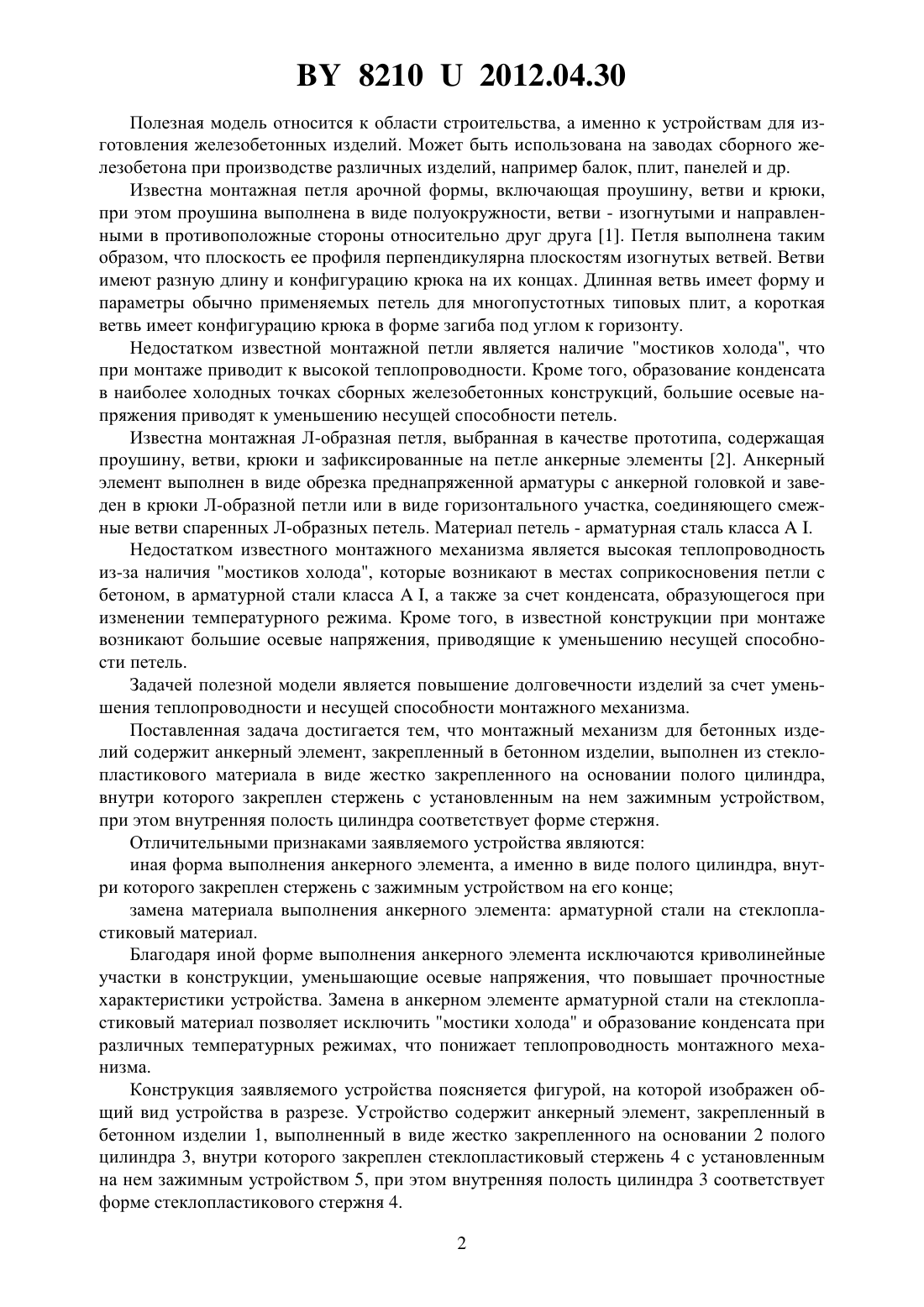

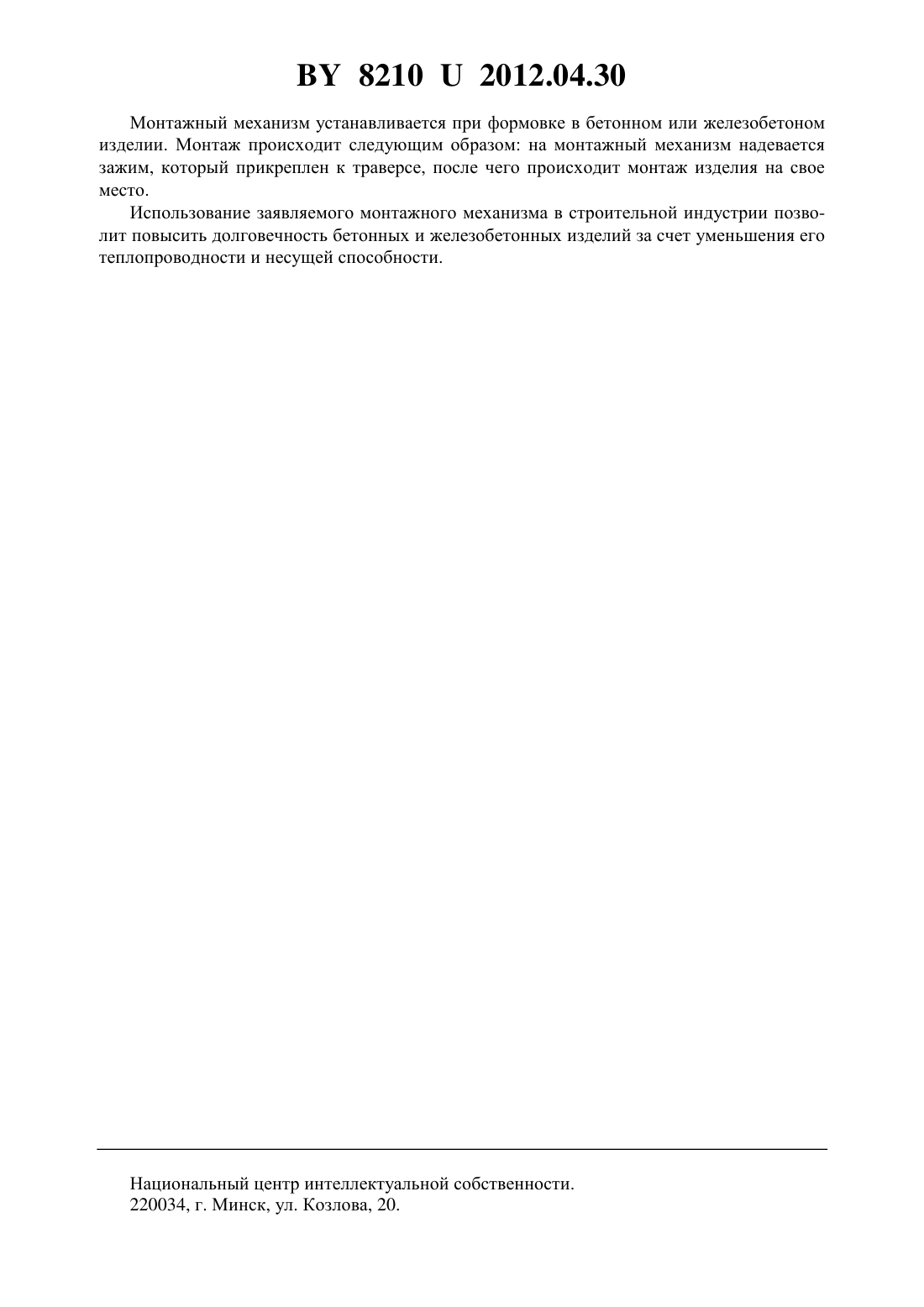

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОНТАЖНЫЙ МЕХАНИЗМ ДЛЯ КРЕПЛЕНИЯ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Попок Николай Николаевич Шабанов Дмитрий Николаевич Терентьев Виктор Александрович Никитин Александр Сергеевич Лавринович Виктория Александровна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Монтажный механизм для крепления бетонных и железобетонных изделий в виде анкерного элемента, закрепленного в изделии, отличающийся тем, что анкерный элемент выполнен из стеклопластикового материала в виде жестко закрепленного на основании полого цилиндра, внутри которого закреплен стержень с установленным на нем зажимным устройством, при этом внутренняя полость цилиндра соответствует форме стержня. 82102012.04.30 Полезная модель относится к области строительства, а именно к устройствам для изготовления железобетонных изделий. Может быть использована на заводах сборного железобетона при производстве различных изделий, например балок, плит, панелей и др. Известна монтажная петля арочной формы, включающая проушину, ветви и крюки,при этом проушина выполнена в виде полуокружности, ветви - изогнутыми и направленными в противоположные стороны относительно друг друга 1. Петля выполнена таким образом, что плоскость ее профиля перпендикулярна плоскостям изогнутых ветвей. Ветви имеют разную длину и конфигурацию крюка на их концах. Длинная ветвь имеет форму и параметры обычно применяемых петель для многопустотных типовых плит, а короткая ветвь имеет конфигурацию крюка в форме загиба под углом к горизонту. Недостатком известной монтажной петли является наличие мостиков холода, что при монтаже приводит к высокой теплопроводности. Кроме того, образование конденсата в наиболее холодных точках сборных железобетонных конструкций, большие осевые напряжения приводят к уменьшению несущей способности петель. Известна монтажная Л-образная петля, выбранная в качестве прототипа, содержащая проушину, ветви, крюки и зафиксированные на петле анкерные элементы 2. Анкерный элемент выполнен в виде обрезка преднапряженной арматуры с анкерной головкой и заведен в крюки Л-образной петли или в виде горизонтального участка, соединяющего смежные ветви спаренных Л-образных петель. Материал петель - арматурная сталь класса. Недостатком известного монтажного механизма является высокая теплопроводность из-за наличия мостиков холода, которые возникают в местах соприкосновения петли с бетоном, в арматурной стали класса, а также за счет конденсата, образующегося при изменении температурного режима. Кроме того, в известной конструкции при монтаже возникают большие осевые напряжения, приводящие к уменьшению несущей способности петель. Задачей полезной модели является повышение долговечности изделий за счет уменьшения теплопроводности и несущей способности монтажного механизма. Поставленная задача достигается тем, что монтажный механизм для бетонных изделий содержит анкерный элемент, закрепленный в бетонном изделии, выполнен из стеклопластикового материала в виде жестко закрепленного на основании полого цилиндра,внутри которого закреплен стержень с установленным на нем зажимным устройством,при этом внутренняя полость цилиндра соответствует форме стержня. Отличительными признаками заявляемого устройства являются иная форма выполнения анкерного элемента, а именно в виде полого цилиндра, внутри которого закреплен стержень с зажимным устройством на его конце замена материала выполнения анкерного элемента арматурной стали на стеклопластиковый материал. Благодаря иной форме выполнения анкерного элемента исключаются криволинейные участки в конструкции, уменьшающие осевые напряжения, что повышает прочностные характеристики устройства. Замена в анкерном элементе арматурной стали на стеклопластиковый материал позволяет исключить мостики холода и образование конденсата при различных температурных режимах, что понижает теплопроводность монтажного механизма. Конструкция заявляемого устройства поясняется фигурой, на которой изображен общий вид устройства в разрезе. Устройство содержит анкерный элемент, закрепленный в бетонном изделии 1, выполненный в виде жестко закрепленного на основании 2 полого цилиндра 3, внутри которого закреплен стеклопластиковый стержень 4 с установленным на нем зажимным устройством 5, при этом внутренняя полость цилиндра 3 соответствует форме стеклопластикового стержня 4. 2 82102012.04.30 Монтажный механизм устанавливается при формовке в бетонном или железобетоном изделии. Монтаж происходит следующим образом на монтажный механизм надевается зажим, который прикреплен к траверсе, после чего происходит монтаж изделия на свое место. Использование заявляемого монтажного механизма в строительной индустрии позволит повысить долговечность бетонных и железобетонных изделий за счет уменьшения его теплопроводности и несущей способности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
