Устройство к буртоукладочной машине для обработки корнеплодов свеклы жидким биологическим препаратом

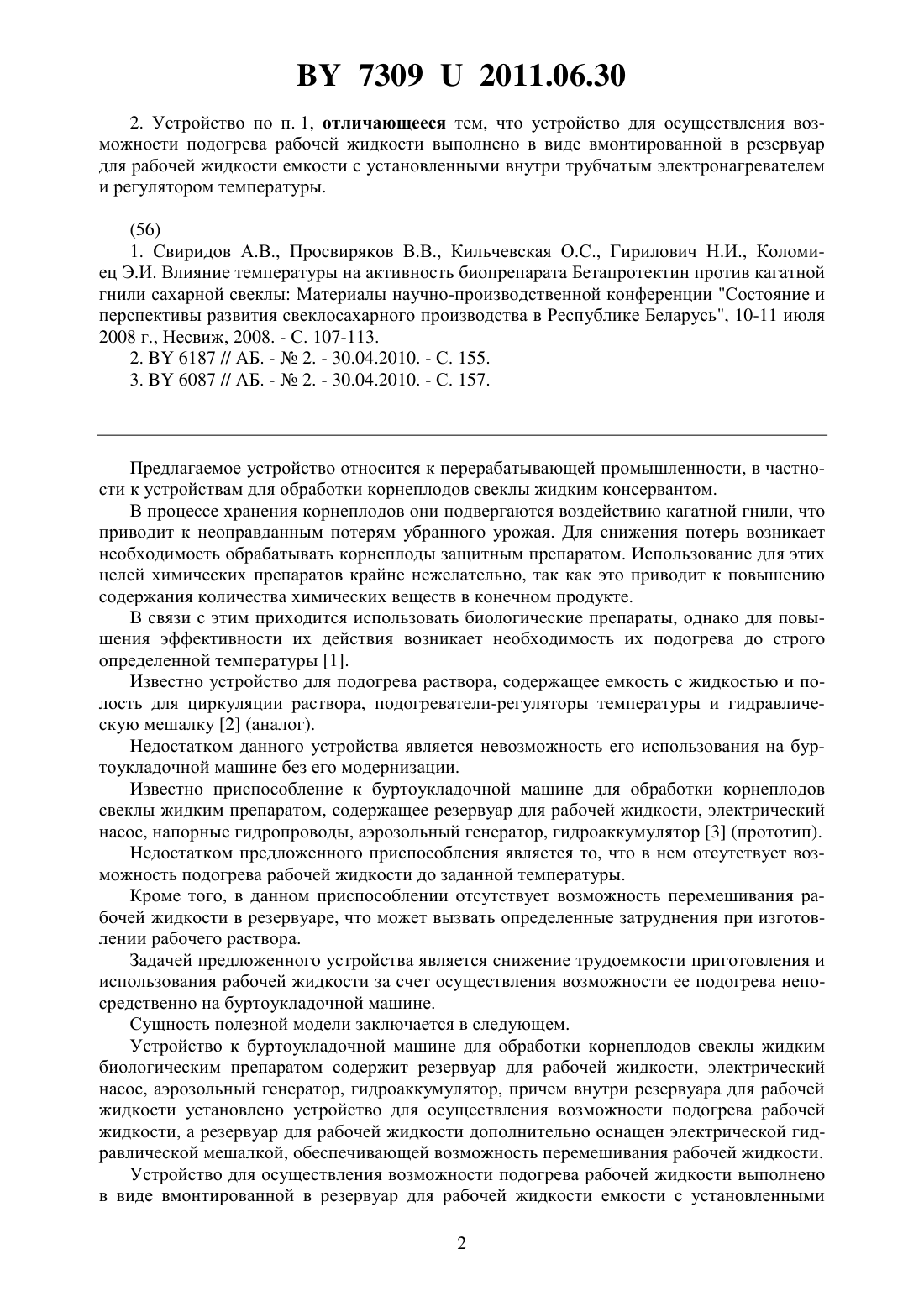

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО К БУРТОУКЛАДОЧНОЙ МАШИНЕ ДЛЯ ОБРАБОТКИ КОРНЕПЛОДОВ СВЕКЛЫ ЖИДКИМ БИОЛОГИЧЕСКИМ ПРЕПАРАТОМ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Ладутько Сергей Николаевич Свиридов Александр Викторович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство к буртоукладочной машине для обработки корнеплодов свеклы жидким биологическим препаратом, содержащее резервуар для рабочей жидкости, электрический насос, аэрозольный генератор, гидроаккумулятор, отличающееся тем, что внутри резервуара для рабочей жидкости установлено устройство для осуществления возможности подогрева рабочей жидкости, а резервуар для рабочей жидкости дополнительно оснащен электрической гидравлической мешалкой, обеспечивающей возможность перемешивания рабочей жидкости. 73092011.06.30 2. Устройство по п. 1, отличающееся тем, что устройство для осуществления возможности подогрева рабочей жидкости выполнено в виде вмонтированной в резервуар для рабочей жидкости емкости с установленными внутри трубчатым электронагревателем и регулятором температуры.(56) 1. Свиридов А.В., Просвиряков В.В., Кильчевская О.С., Гирилович Н.И., Коломиец Э.И. Влияние температуры на активность биопрепарата Бетапротектин против кагатной гнили сахарной свеклы Материалы научно-производственной конференции Состояние и перспективы развития свеклосахарного производства в Республике Беларусь, 10-11 июля 2008 г., Несвиж, 2008. - С. 107-113. 2.6187 // АБ. -2. - 30.04.2010. - С. 155. 3.6087 // АБ. -2. - 30.04.2010. - С. 157. Предлагаемое устройство относится к перерабатывающей промышленности, в частности к устройствам для обработки корнеплодов свеклы жидким консервантом. В процессе хранения корнеплодов они подвергаются воздействию кагатной гнили, что приводит к неоправданным потерям убранного урожая. Для снижения потерь возникает необходимость обрабатывать корнеплоды защитным препаратом. Использование для этих целей химических препаратов крайне нежелательно, так как это приводит к повышению содержания количества химических веществ в конечном продукте. В связи с этим приходится использовать биологические препараты, однако для повышения эффективности их действия возникает необходимость их подогрева до строго определенной температуры 1. Известно устройство для подогрева раствора, содержащее емкость с жидкостью и полость для циркуляции раствора, подогреватели-регуляторы температуры и гидравлическую мешалку 2 (аналог). Недостатком данного устройства является невозможность его использования на буртоукладочной машине без его модернизации. Известно приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидким препаратом, содержащее резервуар для рабочей жидкости, электрический насос, напорные гидропроводы, аэрозольный генератор, гидроаккумулятор 3 (прототип). Недостатком предложенного приспособления является то, что в нем отсутствует возможность подогрева рабочей жидкости до заданной температуры. Кроме того, в данном приспособлении отсутствует возможность перемешивания рабочей жидкости в резервуаре, что может вызвать определенные затруднения при изготовлении рабочего раствора. Задачей предложенного устройства является снижение трудоемкости приготовления и использования рабочей жидкости за счет осуществления возможности ее подогрева непосредственно на буртоукладочной машине. Сущность полезной модели заключается в следующем. Устройство к буртоукладочной машине для обработки корнеплодов свеклы жидким биологическим препаратом содержит резервуар для рабочей жидкости, электрический насос, аэрозольный генератор, гидроаккумулятор, причем внутри резервуара для рабочей жидкости установлено устройство для осуществления возможности подогрева рабочей жидкости, а резервуар для рабочей жидкости дополнительно оснащен электрической гидравлической мешалкой, обеспечивающей возможность перемешивания рабочей жидкости. Устройство для осуществления возможности подогрева рабочей жидкости выполнено в виде вмонтированной в резервуар для рабочей жидкости емкости с установленными 2 73092011.06.30 внутри трубчатым электронагревателем и регулятором температуры, что обеспечит возможность быстро и точно устанавливать требуемую температуру рабочей жидкости. Сущность предлагаемой полезной модели поясняется фигурами графического изображения. На фиг. 1 представлена схема размещения узлов устройства на буртоукладочной машине. На фиг. 2 представлен резервуар для рабочей жидкости (вид сверху). Устройство к буртоукладочной машине для обработки корнеплодов свеклы жидким биологическим препаратом содержит резервуар для рабочей жидкости 1 с установленными внутри электрическим насосом 2, гидравлической мешалкой 3, емкостью 4 с трубчатым электронагревателем 5 и регулятором температуры 6. Электрический насос 2 и гидроаккумулятор 7 соединены между собой гидропроводом 8. Аэрозольный генератор 9 и гидроаккумулятор 7 соединены, в свою очередь, гидропроводом 10. Аэрозольный генератор 9 устанавливается над кулачковым транспортером 14 и направлен в место схода корнеплодов с подающего транспортера 15. Трубчатый электронагреватель 5, регулятор температуры 6 и гидравлическая мешалка 3 объединены в первую электрическую цепь и подключены к источнику электрического тока 11. Электрический насос 2, аэрозольный генератор 9 и гидроаккумулятор 7 объединены во вторую электрическую цепь и также подключены к источнику электрического тока 11 (электрический кабель показан штриховой линией). Заполнение резервуара для рабочей жидкости 1 раствором препарата производится через заливную горловину 12, а заполнение емкости 4 водой - через пробку 13. Устройство к буртоукладочной машине для обработки корнеплодов свеклы жидким биологическим препаратом функционирует следующим образом. Перед началом работы внутри резервуара для рабочей жидкости 1 необходимо смонтировать емкость 4 и закрепить в ней трубчатый электронагреватель 5 и регулятор температуры 6. После этого емкость 4 необходимо заполнить водой на 95-98 ее объема. Далее в резервуар для рабочей жидкости 1 помещаются электрический насос 2 и гидравлическая мешалка 3, после чего он заполняется раствором препарата. Гидроаккумулятор 7 необходимо смонтировать на любой подходящей вертикальной поверхности, после чего установить аэрозольный генератор 9 и соединить их гидропроводом 10. После включения в сеть первой электрической цепи (трубчатый электронагреватель 5,регулятор температуры 6 и гидравлическая мешалка 3) происходит нагрев воды в емкости 4 до заданной температуры и перемешивание раствора препарата в резервуаре для рабочей жидкости 1. Нагрев раствора препарата происходит за счет разности температур жидкостей в емкости 4 и резервуаре для рабочей жидкости 1, когда эти температуры сравняются, регулятор температуры 6 отключит трубчатый электронагреватель 5. Таким образом, в резервуаре для рабочей жидкости 1 будет поддерживаться постоянная температура. Данная цепь может быть подключена к источнику электрического тока постоянно в течение рабочей смены. После включения в сеть второй электрической цепи электрический насос 2 подает раствор препарата в гидроаккумулятор 7, после которого раствор поступает в аэрозольный генератор 9 и наносится на корнеплоды, сходящие с подающего транспортера 15 на кулачковый транспортер 14. Вторая электрическая цепь подключена к источнику электрического тока 11 только во время работы буртоукладочной машины, во время профилактических остановок она должна быть выключена, что позволит снизить непроизводительный расход препарата. Внедрение предложенного устройства позволит сократить затраты труда на приготовление рабочего раствора микробиологического препарата, что благоприятно скажется на стоимости конечного продукта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
