Приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями

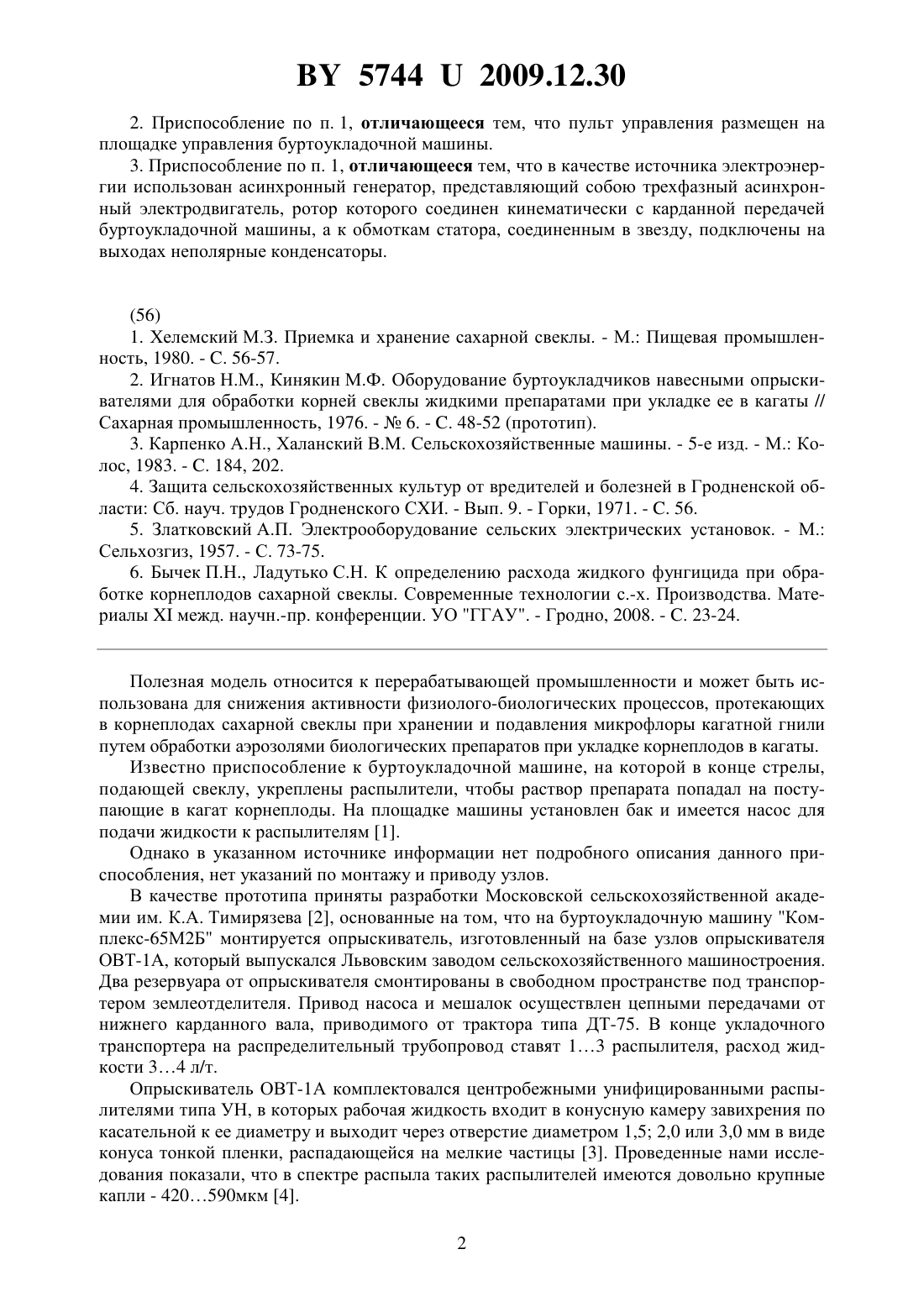

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ К БУРТОУКЛАДОЧНОЙ МАШИНЕ ДЛЯ ОБРАБОТКИ КОРНЕПЛОДОВ САХАРНОЙ СВЕКЛЫ АЭРОЗОЛЯМИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Ладутько Сергей Николаевич Заяц Эдуард Владимирович Бычек Павел Николаевич Свиридов Александр Викторович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями, содержащее емкость для рабочей жидкости, насос, распылительное устройство, механизмы привода и управления, отличающееся тем, что емкость для рабочей жидкости выполнена в виде основного бака, установленного под транспортером землеотделителя буртоукладочной машины, причем рядом с этим баком размещен насосный агрегат, состоящий из насоса и электродвигателя, а также дополнительного бака небольшой емкости, установленного под распылительным устройством в виде аэрозольного генератора холодного тумана с электродвигателем, смонтированного на специальном кронштейне,который закреплен в верхней части рамы буртоукладочной машины таким образом, что распылительное сопло аэрозольного генератора направлено в сторону схода корнеплодов с подающего транспортера на землеотделитель, а основной бак соединен шлангами через насосный агрегат с баком аэрозольного генератора, а электродвигатели насосного агрегата и аэрозольного генератора соединены кабелями через пульт управления с источником электроэнергии. 57442009.12.30 2. Приспособление по п. 1, отличающееся тем, что пульт управления размещен на площадке управления буртоукладочной машины. 3. Приспособление по п. 1, отличающееся тем, что в качестве источника электроэнергии использован асинхронный генератор, представляющий собою трехфазный асинхронный электродвигатель, ротор которого соединен кинематически с карданной передачей буртоукладочной машины, а к обмоткам статора, соединенным в звезду, подключены на выходах неполярные конденсаторы.(56) 1. Хелемский М.З. Приемка и хранение сахарной свеклы. - М. Пищевая промышленность, 1980. - . 56-57. 2. Игнатов Н.М., Кинякин М.Ф. Оборудование буртоукладчиков навесными опрыскивателями для обработки корней свеклы жидкими препаратами при укладке ее в кагаты // Сахарная промышленность, 1976. -6. - . 48-52 (прототип). 3. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - 5-е изд. - М. Колос, 1983. - . 184, 202. 4. Защита сельскохозяйственных культур от вредителей и болезней в Гродненской области Сб. науч. трудов Гродненского СХИ. - Вып. 9. - Горки, 1971. - . 56. 5. Златковский А.П. Электрооборудование сельских электрических установок. - М. Сельхозгиз, 1957. - С. 73-75. 6. Бычек П.Н., Ладутько С.Н. К определению расхода жидкого фунгицида при обработке корнеплодов сахарной свеклы. Современные технологии с.-х. Производства. Материалымежд. научн.-пр. конференции. УО ГГАУ. - Гродно, 2008. - . 23-24. Полезная модель относится к перерабатывающей промышленности и может быть использована для снижения активности физиолого-биологических процессов, протекающих в корнеплодах сахарной свеклы при хранении и подавления микрофлоры кагатной гнили путем обработки аэрозолями биологических препаратов при укладке корнеплодов в кагаты. Известно приспособление к буртоукладочной машине, на которой в конце стрелы,подающей свеклу, укреплены распылители, чтобы раствор препарата попадал на поступающие в кагат корнеплоды. На площадке машины установлен бак и имеется насос для подачи жидкости к распылителям 1. Однако в указанном источнике информации нет подробного описания данного приспособления, нет указаний по монтажу и приводу узлов. В качестве прототипа приняты разработки Московской сельскохозяйственной академии им. К.А. Тимирязева 2, основанные на том, что на буртоукладочную машину Комплекс-65 М 2 Б монтируется опрыскиватель, изготовленный на базе узлов опрыскивателя ОВТ-1 А, который выпускался Львовским заводом сельскохозяйственного машиностроения. Два резервуара от опрыскивателя смонтированы в свободном пространстве под транспортером землеотделителя. Привод насоса и мешалок осуществлен цепными передачами от нижнего карданного вала, приводимого от трактора типа ДТ-75. В конце укладочного транспортера на распределительный трубопровод ставят 13 распылителя, расход жидкости 34 л/т. Опрыскиватель ОВТ-1 А комплектовался центробежными унифицированными распылителями типа УН, в которых рабочая жидкость входит в конусную камеру завихрения по касательной к ее диаметру и выходит через отверстие диаметром 1,5 2,0 или 3,0 мм в виде конуса тонкой пленки, распадающейся на мелкие частицы 3. Проведенные нами исследования показали, что в спектре распыла таких распылителей имеются довольно крупные капли - 420590 мкм 4. 2 57442009.12.30 В этой связи названное приспособление не нашло широкого применения из-за очень грубого распыла центробежными распылителями, при котором не обеспечивается качественное покрытие корнеплодов капельной жидкостью. Кроме того, повышенный расход жидкости, 34 л/т, ухудшает условия хранения свеклы в кагатах. Кроме того, установка распылителей в конце стрелы затрудняет их обслуживание и приводит к тому, что значительная доля капельной жидкости сносится ветром и не попадает по назначению, то есть на обрабатываемые корнеплоды. Кроме того, при расходе жидкости даже 3 л на 1 т корнеплодов и производительности буртоукладочной машины 200 т/ч на 1 ч работы нужно 600 л жидкости, что весьма нерационально, так как потребуются дополнительные затраты на ее транспортировку. Заявленная полезная модель направлена на разработку высокопроизводительного приспособления к буртоукладочной машине для обработки корнеплодов сахарной свеклы при закладке их на хранение в кагаты, улучшения качества покрытия поверхности корнеплодов каплями жидкости при снижении ее расхода. Сущность полезной модели заключается в следующем. Приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями содержит емкость для рабочей жидкости, насос, распылительное устройство, механизмы привода и управления, причем емкость для рабочей жидкости выполнена в виде основного бака, установленного под транспортером землеотделителя буртоукладочной машины, а рядом с этим баком размещен насосный агрегат, состоящий из насоса и электродвигателя, а также дополнительного бака небольшой емкости, установленного под распылительным устройством в виде аэрозольного генератора холодного тумана с электродвигателем, смонтированного на специальном кронштейне, который закреплен в верхней части рамы буртоукладочной машины таким образом, что распылительное сопло аэрозольного генератора направлено в сторону схода корнеплодов с подающего транспортера на землеотделитель, а основной бак соединен шлангами через насосный агрегат с баком аэрозольного генератора, а электродвигатели насосного агрегата и аэрозольного генератора соединены кабелями через пульт управления с источником электроэнергии. Пульт управления размещен на площадке управления буртоукладочной машины. В качестве источника электроэнергии использован асинхронный генератор, представляющий собою трехфазный асинхронный электродвигатель, ротор которого соединен кинематически с карданной передачей буртоукладочной машины, а к обмоткам статора,соединенным в звезду, подключены на выходах неполярные конденсаторы. На фиг. 1 изображена схема размещения узлов приспособления для обработки корнеплодов сахарной свеклы аэрозолями на буртоукладочной машине на фиг. 2 представлена электрическая схема приспособления. Приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями содержит емкость для рабочей жидкости, которая выполнена в виде основного бака 1, установленного под транспортером 2 землеотделителя буртоукладочной машины, а также дополнительного бака 3 небольшой емкости, установленного под распылительным устройством в виде аэрозольного генератора холодного тумана 4, смонтированного на специальном кронштейне (на схеме не показан), который закреплен в верхней части рамы буртоукладочной машины таким образом, что распылительное сопло аэрозольного генератора 4 направлено в сторону схода корнеплодов с подающего транспортера 5 на землеотделитель, а основной бак соединен шлангами (на схеме не показаны) через насосный агрегат 6, состоящий из насоса и электродвигателя, с баком 3 аэрозольного генератора 4. На площадке 7 управления буртоукладочной машиной размещен пульт, соединенный электрическими кабелями (не показаны) с электродвигателем 1 аэрозольного генератора 4 и электродвигателем М 2 насосного агрегата 6, а также с источником электроэнергии 8. 3 57442009.12.30 В качестве источника электроэнергии 8 использован асинхронный генератор, представляющий собою трехфазный асинхронный электродвигатель, ротор 9 которого соединен кинематически с карданной передачей буртоукладочной машины, а к обмоткам статора 10,соединенным в звезду, подключены на выходах неполярные конденсаторы С 1 С 2, С 3. Приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями функционирует следующим образом. Перед началом работы основной бак 1 заполняют рабочей жидкостью, затем, после запуска тракторного двигателя, включают карданную передачу на привод рабочих органов буртоукладочной машины. При этом начинает вращаться ротор 9 источника электроэнергии 8 и на выходах А, В, С статора появляется электрическое напряжение 5. Затем кнопочным пускателем 2 включают электродвигатель М 2 насосного агрегата 6 и перекачивают рабочую жидкость из бака 1 в бак 3 до его заполнения. Во время подачи корнеплодов сахарной свеклы транспортером 5 на кулачковый землеотделитель, под которым, перпендикулярно ему, размещен транспортер 2 землеотделителя, кнопкой 1 включают электродвигатель 1 аэрозольного генератора 4, который обеспечивает туманообразный распыл рабочей жидкости, и направляет факел распыла в зону схода корнеплодов с подающего транспортера 5 на землеотделитель. Обработанные корнеплоды поступают на укладочный транспортер 11, которым формируются кагаты сахарной свеклы. Известно, что при плотности покрытия равной 60 капель на 1 см 2 обрабатываемой поверхности и медианно-массовом диаметре капель 280 мкм на 1 т корнеплодов потребуется 0,2 л жидкого препарата. Если же повысить дисперсность распыла и размер капель снизить втрое, то на 1 т корнеплодов потребуется всего 1030 г жидкости 6. В этой связи для улучшения качества обработки корнеплодов свеклы при закладке их в кагаты целесообразно применять аэрозольные генераторы холодного тумана, которые обеспечивают размер распыляемых частиц 540 мкм. Этим требованиям соответствует аэрозольный генератор Торнадо, предлагаемый ООО АЭРОзольТЕХНО, г. Минск. Производительность по препарату 029 л/ч, вместимость бака для раствора 11,4 л, масса 9,1 кг, габариты 520190685 мм. Электропитание 220 В, 4,3 А, 50 Гц, то есть мощность для его привода Р 1 кВт. Так как все электродвигатели обладают значительной индуктивностью, то, согласно рекомендаций 5, для их привода следует использовать источник электроэнергии вчетыре раза более мощный, чем суммарная мощность подсоединенных к нему электродвигателей. Кроме того, для увеличенияэлектропривода на подводе кабелей к электродвигателям 1 и М 2 установлены неполярные конденсаторы С 4 и С 5. Так как буртоукладочная машина типа Комплекс - 65 М 2 Б, приводимая в действие от гусеничного трактора ДТ-75, часто переезжает на значительные расстояния от цехов переработки свеклы и укладывает корнеплоды на временные площадки, то подвести к ней силовой кабель для подключения электродвигателей переменного тока на 220 В не представляется возможным. В этой связи в качестве автономного источника электроэнергии принят асинхронный генератор, состоящий из асинхронного трехфазного электродвигателя типа 4 А 132 М 8 УЗ,Р 5,5 кВт,720 мин-1. Вал ротора электродвигателя соединен клиноременной передачей с продольным карданным валом буртоукладчика, обмотки статора соединены в звезду, на выходе обмоток подсоединены неполярные конденсаторы С 1 С 2, С 3, каждый из которых может быть в виде металлизированного полипропиленового конденсатора типа СВВ 60,55450 В и параллельно подключенного к нему бумажного конденсатора типа КБГ-МН,4600 В. Конденсаторы С 4 и С 5, подключенные параллельно электродвигателям 1 и М 2,перед его понижающим трансформатором 12, также могут быть по 4600 В плюс подключенным параллельно каждому по конденсатору-, 25250 В. 4 57442009.12.30 Напряжение, которое подводится к электродвигателю 1, может контролироваться вольтметромпеременного тока на 250 В, который может быть расположен на пульте управления рядом с кнопочными пускателями 1 и 2, в качестве которых могут быть использованы выключатели типа ВПК 3-10. Для достижения должного уровня электрического напряжения асинхронного генератора частота вращения его ротора должна быть на 510 выше синхронного числа оборотов 5, с. 75. Так как у принятого электродвигателя синхронное число равно 750 мин-1,то клиноременная передача должна обеспечить ему частоту вращения до 825 мин-1. В качестве бака 1 и насосного агрегата 6, электродвигатель которого М 2 подсоединен через блок питания 12, преобразующий переменное напряжение 380 В в постоянное 24 В,можно принять блок дозирования раствора МДР-3,5, выпускаемый ООО НПП Белама плюс, г. Орша. Внедрение приспособления к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями биологических препаратов в производство позволит значительно уменьшить потери корнеплодов от кагатной гнили при хранении, что в итоге снизит себестоимость производства сахара. При этом затраты на обслуживание приспособления будут незначительные. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
