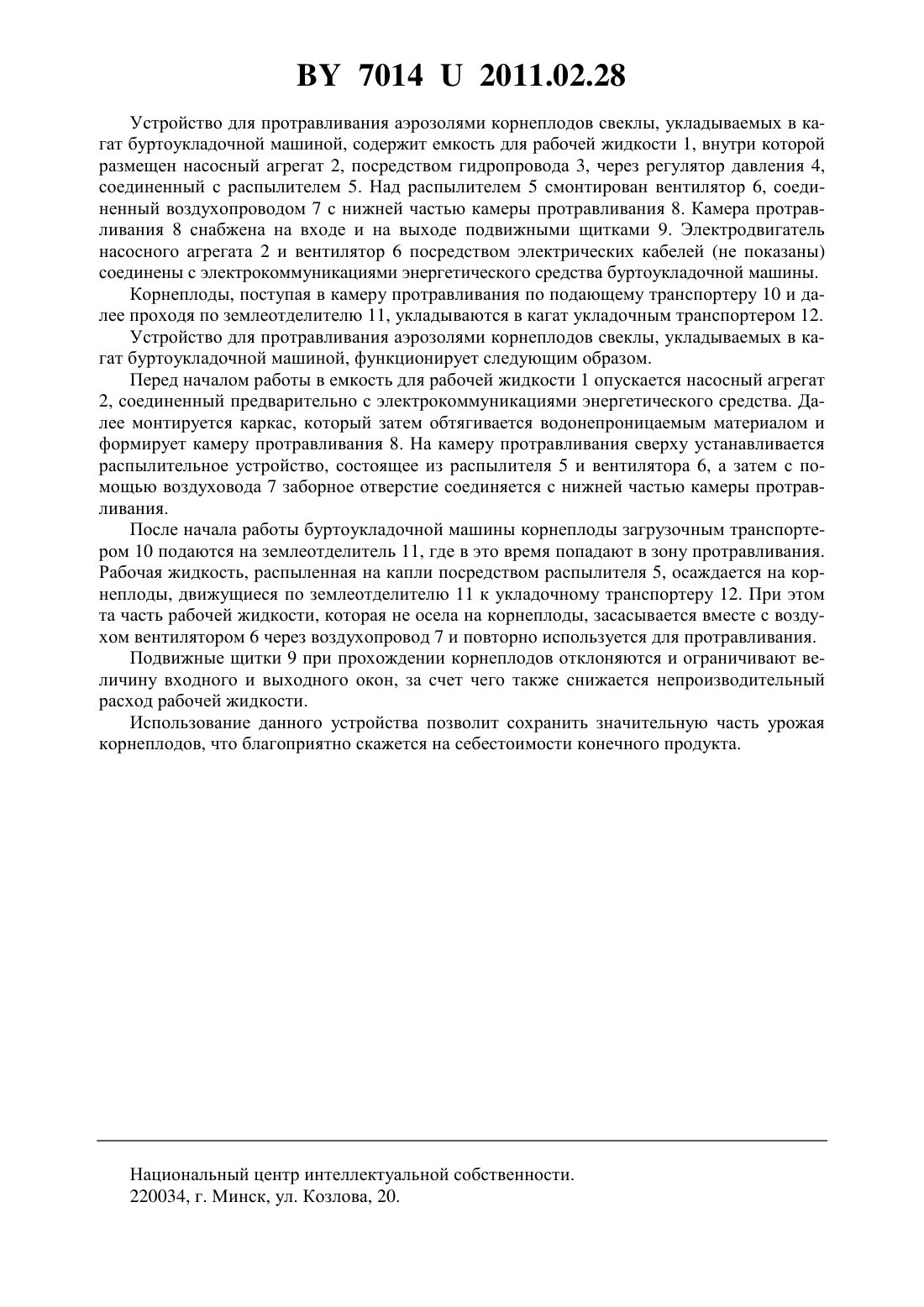

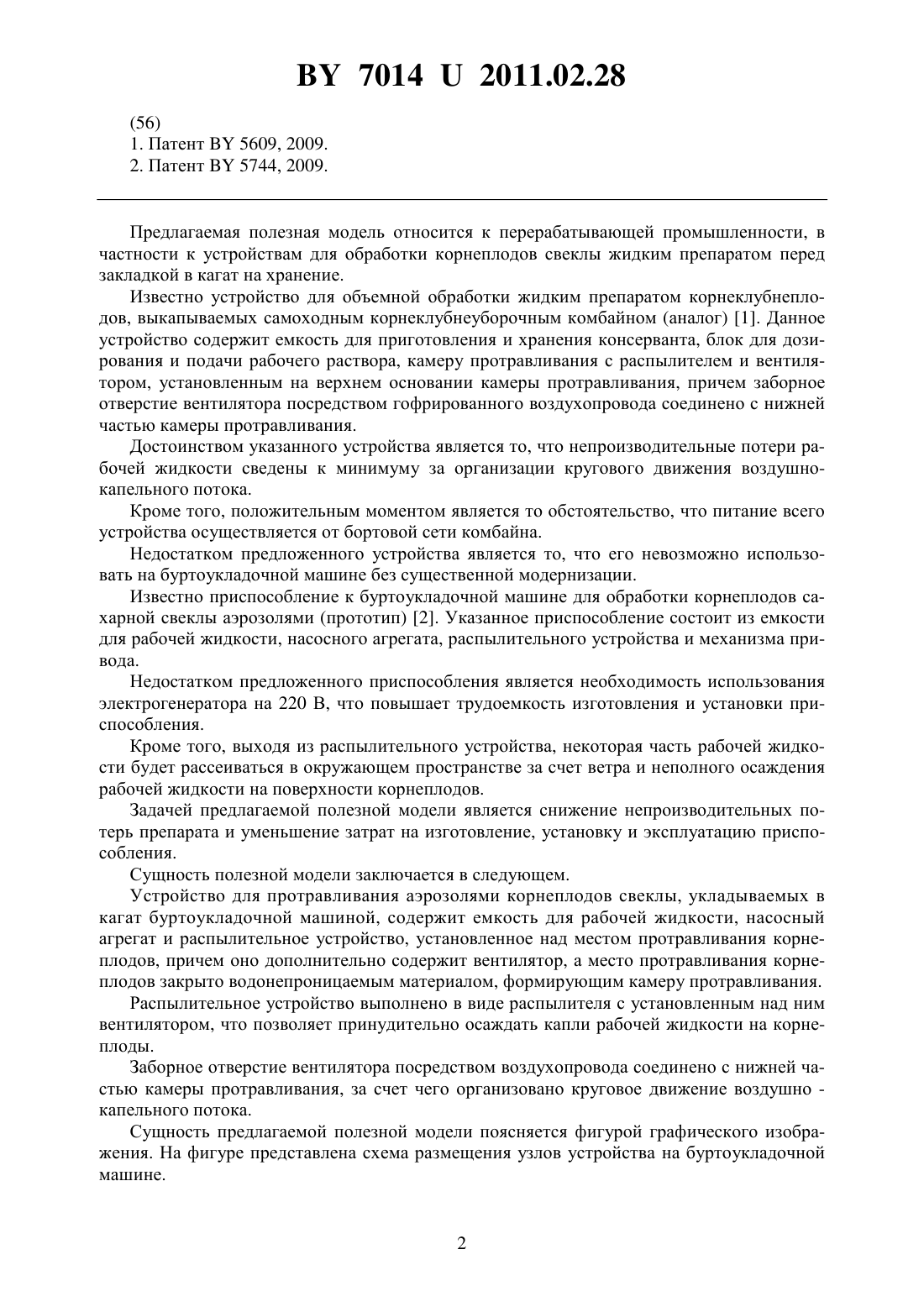

Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в кагат буртоукладочной машиной

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОТРАВЛИВАНИЯ АЭРОЗОЛЯМИ КОРНЕПЛОДОВ СВЕКЛЫ, УКЛАДЫВАЕМЫХ В КАГАТ БУРТОУКЛАДОЧНОЙ МАШИНОЙ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Ладутько Сергей Николаевич Свиридов Александр Викторович Кузьмицкий Александр Васильевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в кагат буртоукладочной машиной, содержащее емкость для рабочей жидкости, насосный агрегат и распылительное устройство, установленное над местом протравливания корнеплодов, отличающееся тем, что дополнительно содержит вентилятор, а место протравливания корнеплодов закрыто водонепроницаемым материалом, формирующим камеру протравливания. 2. Устройство по п. 1, отличающееся тем, что распылительное устройство выполнено в виде распылителя с установленным над ним вентилятором. 3. Устройство по п. 1, отличающееся тем, что заборное отверстие вентилятора посредством воздухопровода соединено с нижней частью камеры протравливания.(56) 1. Патент 5609, 2009. 2. Патент 5744, 2009. Предлагаемая полезная модель относится к перерабатывающей промышленности, в частности к устройствам для обработки корнеплодов свеклы жидким препаратом перед закладкой в кагат на хранение. Известно устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном (аналог) 1. Данное устройство содержит емкость для приготовления и хранения консерванта, блок для дозирования и подачи рабочего раствора, камеру протравливания с распылителем и вентилятором, установленным на верхнем основании камеры протравливания, причем заборное отверстие вентилятора посредством гофрированного воздухопровода соединено с нижней частью камеры протравливания. Достоинством указанного устройства является то, что непроизводительные потери рабочей жидкости сведены к минимуму за организации кругового движения воздушнокапельного потока. Кроме того, положительным моментом является то обстоятельство, что питание всего устройства осуществляется от бортовой сети комбайна. Недостатком предложенного устройства является то, что его невозможно использовать на буртоукладочной машине без существенной модернизации. Известно приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями (прототип) 2. Указанное приспособление состоит из емкости для рабочей жидкости, насосного агрегата, распылительного устройства и механизма привода. Недостатком предложенного приспособления является необходимость использования электрогенератора на 220 В, что повышает трудоемкость изготовления и установки приспособления. Кроме того, выходя из распылительного устройства, некоторая часть рабочей жидкости будет рассеиваться в окружающем пространстве за счет ветра и неполного осаждения рабочей жидкости на поверхности корнеплодов. Задачей предлагаемой полезной модели является снижение непроизводительных потерь препарата и уменьшение затрат на изготовление, установку и эксплуатацию приспособления. Сущность полезной модели заключается в следующем. Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в кагат буртоукладочной машиной, содержит емкость для рабочей жидкости, насосный агрегат и распылительное устройство, установленное над местом протравливания корнеплодов, причем оно дополнительно содержит вентилятор, а место протравливания корнеплодов закрыто водонепроницаемым материалом, формирующим камеру протравливания. Распылительное устройство выполнено в виде распылителя с установленным над ним вентилятором, что позволяет принудительно осаждать капли рабочей жидкости на корнеплоды. Заборное отверстие вентилятора посредством воздухопровода соединено с нижней частью камеры протравливания, за счет чего организовано круговое движение воздушно капельного потока. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема размещения узлов устройства на буртоукладочной машине. 70142011.02.28 Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в кагат буртоукладочной машиной, содержит емкость для рабочей жидкости 1, внутри которой размещен насосный агрегат 2, посредством гидропровода 3, через регулятор давления 4,соединенный с распылителем 5. Над распылителем 5 смонтирован вентилятор 6, соединенный воздухопроводом 7 с нижней частью камеры протравливания 8. Камера протравливания 8 снабжена на входе и на выходе подвижными щитками 9. Электродвигатель насосного агрегата 2 и вентилятор 6 посредством электрических кабелей (не показаны) соединены с электрокоммуникациями энергетического средства буртоукладочной машины. Корнеплоды, поступая в камеру протравливания по подающему транспортеру 10 и далее проходя по землеотделителю 11, укладываются в кагат укладочным транспортером 12. Устройство для протравливания аэрозолями корнеплодов свеклы, укладываемых в кагат буртоукладочной машиной, функционирует следующим образом. Перед началом работы в емкость для рабочей жидкости 1 опускается насосный агрегат 2, соединенный предварительно с электрокоммуникациями энергетического средства. Далее монтируется каркас, который затем обтягивается водонепроницаемым материалом и формирует камеру протравливания 8. На камеру протравливания сверху устанавливается распылительное устройство, состоящее из распылителя 5 и вентилятора 6, а затем с помощью воздуховода 7 заборное отверстие соединяется с нижней частью камеры протравливания. После начала работы буртоукладочной машины корнеплоды загрузочным транспортером 10 подаются на землеотделитель 11, где в это время попадают в зону протравливания. Рабочая жидкость, распыленная на капли посредством распылителя 5, осаждается на корнеплоды, движущиеся по землеотделителю 11 к укладочному транспортеру 12. При этом та часть рабочей жидкости, которая не осела на корнеплоды, засасывается вместе с воздухом вентилятором 6 через воздухопровод 7 и повторно используется для протравливания. Подвижные щитки 9 при прохождении корнеплодов отклоняются и ограничивают величину входного и выходного окон, за счет чего также снижается непроизводительный расход рабочей жидкости. Использование данного устройства позволит сохранить значительную часть урожая корнеплодов, что благоприятно скажется на себестоимости конечного продукта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
