Приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидким препаратом

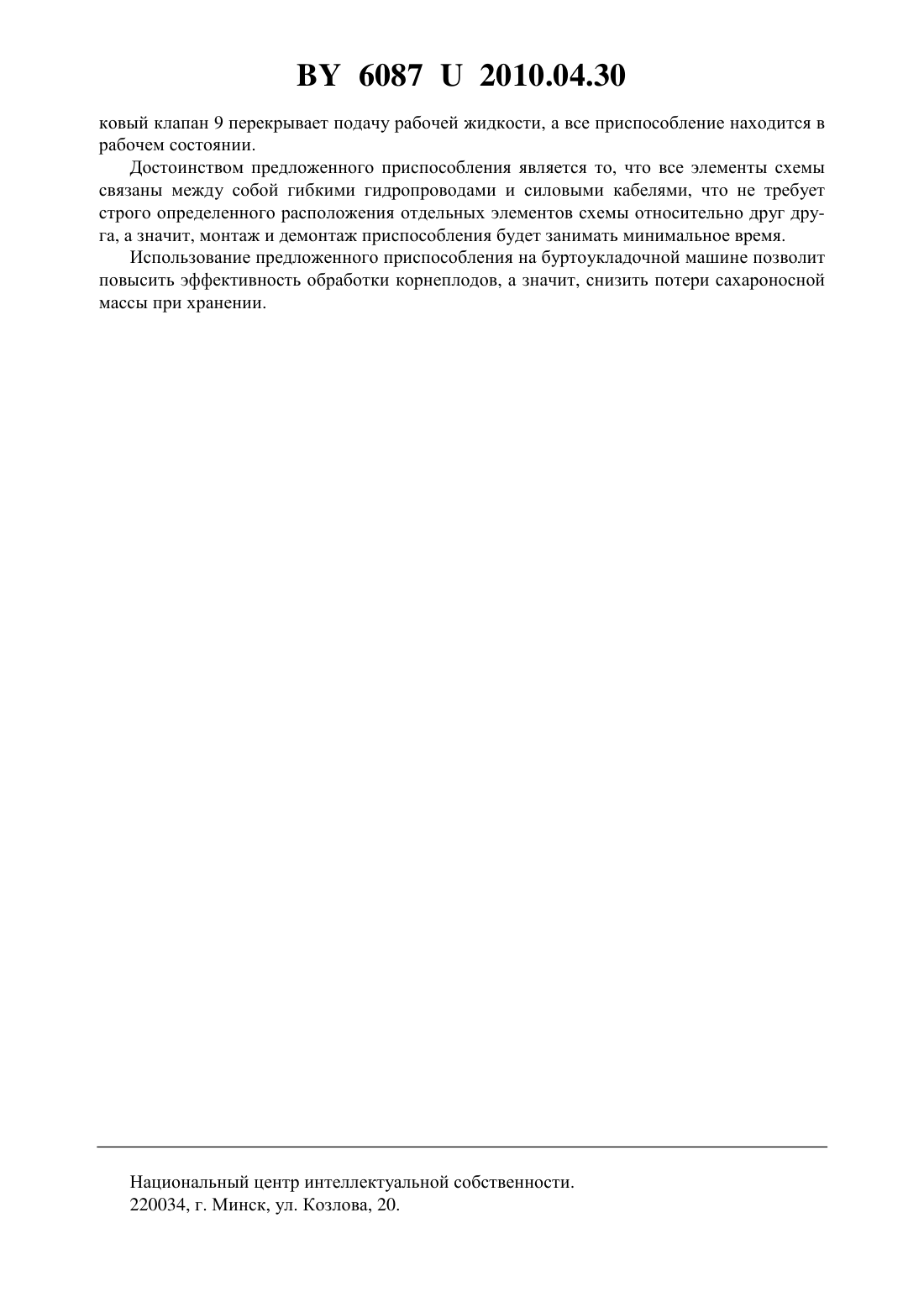

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ К БУРТОУКЛАДОЧНОЙ МАШИНЕ ДЛЯ ОБРАБОТКИ КОРНЕПЛОДОВ СВЕКЛЫ ЖИДКИМ ПРЕПАРАТОМ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Кузьмицкий Александр Васильевич Бычек Павел Николаевич Ладутько Сергей Николаевич Заяц Эдуард Владимирович Просвиряков Владислав Владимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидким препаратом, содержащее резервуар для рабочей жидкости, насосный агрегат, напорные гидропроводы, распылительное устройство, отличающееся тем, что распылительное устройство выполнено в виде аэрозольного генератора холодного тумана,имеющего электрический привод и установленного посредством специального кронштейна на раму буртоукладочной машины в месте схода корнеплодов с подающего транспортера на землеотделитель. 2. Приспособление по п. 1, отличающееся тем, что внутри резервуара для рабочей жидкости установлен электрический насос для подачи рабочей жидкости к распыливающему устройству. 3. Приспособление по п. 1, отличающееся тем, что содержит гидроаккумулятор с блоком управления электрическим насосом для автоматической подачи рабочей жидкости из резервуара для рабочей жидкости в бак аэрозольного генератора.(56) 1. Хелемский М.З. Приемка и хранение сахарной свеклы. - М. Пищевая промышленность, 1980. - 96 с. 2. Игнатов Н.М., Кинякин М.Ф. Оборудование буртоукладчиков навесными опрыскивателями для обработки корней свеклы жидкими препаратами при укладке ее в кагаты // Сахарная промышленность. - 1976. -6. - С. 48-52. Предлагаемое приспособление относится к свеклоперерабатывающей промышленности, в частности к устройствам для обработки корнеплодов свеклы жидкими препаратами перед закладкой на хранение. Известно приспособление к буртоукладочной машине, на котором в конце стрелы, подающей свеклу, укреплены распылители, чтобы раствор препарата попадал на поступающие в кагат корнеплоды. На площадке машины установлен бак и имеется насос для подачи жидкости к распылителям 1, с. 56-57 (аналог). Однако в указанном источнике информации нет подробного описания данного приспособления, нет указаний по монтажу и приводу узлов. Известно приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидкими препаратами при укладке ее в кагаты 2 (прототип). Приспособление состоит из двух резервуаров с механическими мешалками, поршневого насоса тройного действия, регулятора давления, напорных гидропроводов, распылителей и цепного привода узлов опрыскивателя. Недостатком данного приспособления является необходимость использования сварки при монтаже, что повышает трудоемкость оборудования буртоукладочной машины указанным приспособлением. Кроме того, снятие данного приспособления с одной буртоукладочной машины и установка его на другую весьма затруднительны, так как возникает необходимость использования сварки повторно. Кроме того, размещение распылителей на конце укладочного транспортера нерационально, так как это приводит к сносу значительной части распыленной жидкости ветром и повышению трудоемкости процесса замены или очистки распылителей. Задачей предлагаемой полезной модели является повышение качества обработки корнеплодов свеклы и снижение затрат на изготовление, монтаж и эксплуатацию приспособления для обработки корнеплодов свеклы жидким препаратом. Сущность полезной модели заключается в следующем. Приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидким препаратом содержит резервуар для рабочей жидкости, насосный агрегат, напорные гидропроводы, распылительное устройство, причем распылительное устройство выполнено в виде аэрозольного генератора холодного тумана, имеющего электрический привод и установленного посредством специального кронштейна на раму буртоукладочной машины в месте схода корнеплодов с подающего транспортера на землеотделитель. Установка распылительного устройства в месте схода корнеплодов с подающего транспортера на землеотделитель позволяет облегчить профилактическое обслуживание аэрозольного генератора холодного тумана, а использование специального кронштейна сокращает затраты времени на монтаж и демонтаж приспособления. Внутри резервуара для рабочей жидкости установлен электрический насос для подачи рабочей жидкости к распыливающему устройству. 2 60872010.04.30 В схему приспособления включен гидроаккумулятор с блоком управления электрическим насосом для автоматической подачи рабочей жидкости из резервуара для рабочей жидкости в бак аэрозольного генератора холодного тумана. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема размещения узлов приспособления на буртоукладочной машине. Приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидким препаратом содержит резервуар для рабочей жидкости 1 с установленным внутри него насосным агрегатом, выполненным в виде электрического насоса 2, который, в свою очередь, посредством гидропровода 3 связан с гидроаккумулятором 4. На гидроаккумуляторе 4 смонтирован блок управления 5, который поддерживает давление рабочей жидкости внутри гидроаккумулятора 4 в заданных пределах и по мере необходимости включает и выключает электрический насос 2. Гидроаккумулятор 4 с помощью гидропровода 6 связан с баком 7 распылительного устройства, выполненного в виде аэрозольного генератора холодного тумана 8, причем внутри бака 7 установлен поплавковый клапан 9. Аэрозольный генератор холодного тумана 8 посредством специального кронштейна (не показан) прикреплен к раме буртоукладочной машины. Подача электрической энергии на блок управления 5 и электродвигатель аэрозольного генератора холодного тумана 8 осуществляется от переносной электростанции 10, привод которой выполнен от двигателя внутреннего сгорания. Все потребители электрической энергии связаны между собой электрическим кабелем (показан штриховой линией). Выходное отверстие аэрозольного генератора холодного тумана 8 направлено в сторону схода корнеплодов с подающего транспортера 11 на землеотделитель 12. Приспособление к буртоукладочной машине для обработки корнеплодов свеклы жидким препаратом функционирует следующим образом. Перед началом работы необходимо резервуар для рабочей жидкости 1 расположить в любом удобном месте и заполнить рабочей жидкостью, затем внутрь него нужно опустить насосный агрегат, выполненный в виде электрического насоса 2, с присоединенным к нему гидропроводом 3. Далее необходимо на подходящую вертикальную плоскость смонтировать гидроаккумулятор 4 и с помощью специального кронштейна (не показан) закрепить к раме буртоукладочной машины аэрозольный генератор холодного тумана 8 с баком 7. После этого требуется соединить гидропроводом 6 гидроаккумулятор 4 и поплавковый клапан 9 бака 7 аэрозольного генератора холодного тумана 8. Силовой кабель от электрического насоса 2 требуется соединить с блоком управления 5, а тот, в свою очередь, соединить с переносной электростанцией 10. Силовой кабель аэрозольного генератора холодного тумана 8 через выключатель (не показан) также необходимо соединить с переносной электростанцией 10. После запуска переносной электростанции 10 работа приспособления происходит следующим образом. Электрический насос 2 по гидропроводу 3 подает рабочую жидкость в гидроаккумулятор 4, откуда она по гидропроводу 6 подается через поплавковый клапан 9 в бак 7 аэрозольного генератора холодного тумана 8. После включения электродвигателя аэрозольного генератора холодного тумана 8 рабочая жидкость начинает расходоваться из бака 7, поплавковый клапан 9 открывает доступ рабочей жидкости из гидроаккумулятора 4. По мере расходования рабочей жидкости из гидроаккумулятора 4 блок управления 5 периодически включает электрический насос 2 и подкачивает рабочую жидкость в гидроаккумулятор 4. Во время кратковременных перерывов в работе буртоукладочной машины оператор посредством выключателя выключает аэрозольный генератор холодного тумана 8, при этом уровень рабочей жидкости в баке 7 растет до определенного предела, затем поплав 3 60872010.04.30 ковый клапан 9 перекрывает подачу рабочей жидкости, а все приспособление находится в рабочем состоянии. Достоинством предложенного приспособления является то, что все элементы схемы связаны между собой гибкими гидропроводами и силовыми кабелями, что не требует строго определенного расположения отдельных элементов схемы относительно друг друга, а значит, монтаж и демонтаж приспособления будет занимать минимальное время. Использование предложенного приспособления на буртоукладочной машине позволит повысить эффективность обработки корнеплодов, а значит, снизить потери сахароносной массы при хранении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
