Устройство к буртоукладочной машине для обработки корнеплодов свеклы защитным препаратом

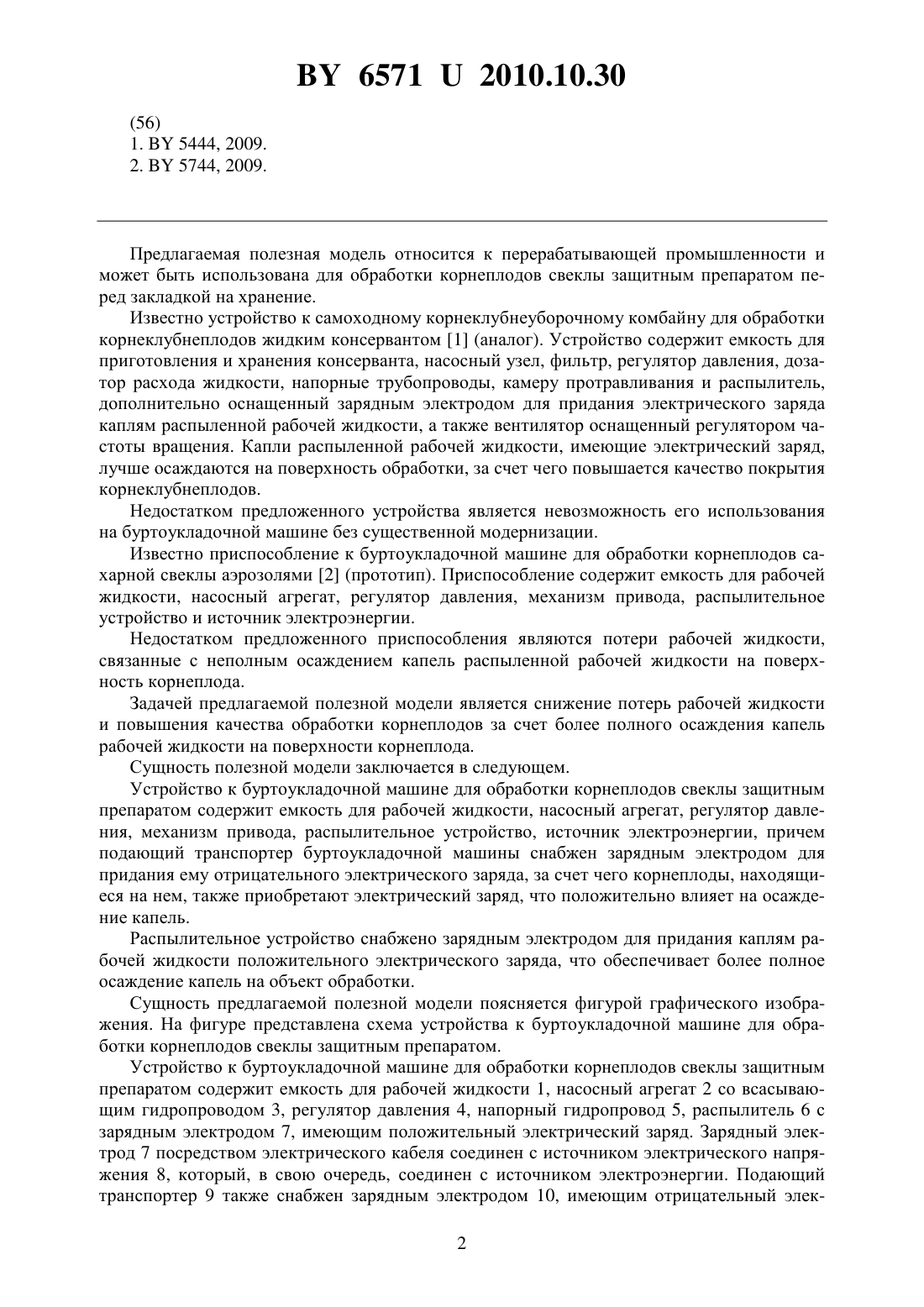

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО К БУРТОУКЛАДОЧНОЙ МАШИНЕ ДЛЯ ОБРАБОТКИ КОРНЕПЛОДОВ СВЕКЛЫ ЗАЩИТНЫМ ПРЕПАРАТОМ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Ладутько Сергей Николаевич Кузьмицкий Александр Васильевич Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство к буртоукладочной машине для обработки корнеплодов свеклы защитным препаратом, содержащее емкость для рабочей жидкости, насосный агрегат, регулятор давления, механизм привода, распылительное устройство, источник электроэнергии, отличающееся тем, что подающий транспортер буртоукладочной машины снабжен зарядным электродом для придания ему отрицательного электрического заряда. 2. Устройство по п. 1, отличающееся тем, что распылительное устройство снабжено зарядным электродом для придания каплям рабочей жидкости положительного электрического заряда. Предлагаемая полезная модель относится к перерабатывающей промышленности и может быть использована для обработки корнеплодов свеклы защитным препаратом перед закладкой на хранение. Известно устройство к самоходному корнеклубнеуборочному комбайну для обработки корнеклубнеплодов жидким консервантом 1 (аналог). Устройство содержит емкость для приготовления и хранения консерванта, насосный узел, фильтр, регулятор давления, дозатор расхода жидкости, напорные трубопроводы, камеру протравливания и распылитель,дополнительно оснащенный зарядным электродом для придания электрического заряда каплям распыленной рабочей жидкости, а также вентилятор оснащенный регулятором частоты вращения. Капли распыленной рабочей жидкости, имеющие электрический заряд,лучше осаждаются на поверхность обработки, за счет чего повышается качество покрытия корнеклубнеплодов. Недостатком предложенного устройства является невозможность его использования на буртоукладочной машине без существенной модернизации. Известно приспособление к буртоукладочной машине для обработки корнеплодов сахарной свеклы аэрозолями 2 (прототип). Приспособление содержит емкость для рабочей жидкости, насосный агрегат, регулятор давления, механизм привода, распылительное устройство и источник электроэнергии. Недостатком предложенного приспособления являются потери рабочей жидкости,связанные с неполным осаждением капель распыленной рабочей жидкости на поверхность корнеплода. Задачей предлагаемой полезной модели является снижение потерь рабочей жидкости и повышения качества обработки корнеплодов за счет более полного осаждения капель рабочей жидкости на поверхности корнеплода. Сущность полезной модели заключается в следующем. Устройство к буртоукладочной машине для обработки корнеплодов свеклы защитным препаратом содержит емкость для рабочей жидкости, насосный агрегат, регулятор давления, механизм привода, распылительное устройство, источник электроэнергии, причем подающий транспортер буртоукладочной машины снабжен зарядным электродом для придания ему отрицательного электрического заряда, за счет чего корнеплоды, находящиеся на нем, также приобретают электрический заряд, что положительно влияет на осаждение капель. Распылительное устройство снабжено зарядным электродом для придания каплям рабочей жидкости положительного электрического заряда, что обеспечивает более полное осаждение капель на объект обработки. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема устройства к буртоукладочной машине для обработки корнеплодов свеклы защитным препаратом. Устройство к буртоукладочной машине для обработки корнеплодов свеклы защитным препаратом содержит емкость для рабочей жидкости 1, насосный агрегат 2 со всасывающим гидропроводом 3, регулятор давления 4, напорный гидропровод 5, распылитель 6 с зарядным электродом 7, имеющим положительный электрический заряд. Зарядный электрод 7 посредством электрического кабеля соединен с источником электрического напряжения 8, который, в свою очередь, соединен с источником электроэнергии. Подающий транспортер 9 также снабжен зарядным электродом 10, имеющим отрицательный элек 2 65712010.10.30 трический заряд. Корнеплоды свеклы, получившие отрицательный заряд на подающем транспортере 9, поступают далее на землеотделитель 11 и укладочный транспортер 12. Устройство к буртоукладочной машине для обработки корнеплодов свеклы защитным препаратом функционирует следующим образом. Перед началом работы в емкость для рабочей жидкости 1 заправляют рабочую жидкость, затем, после запуска двигателя буртоукладочной машины, включают карданную передачу, при этом приводится во вращение электрический генератор и электроэнергия поступает к насосному агрегату 2. Насосный агрегат 2 через всасывающий гидропровод 3 подает рабочую жидкость на регулятор давления 4 и далее в напорный гидропровод 5, соединенный с распылителем 6. Распылитель 6 диспергирует рабочую жидкость на капли,которые заряжаются положительным зарядом от зарядного электрода 7. На зарядный электрод 7 от источника электрического напряжения 8 поступает электричество напряжением порядка 100 кВ. В то же время на подающий транспортер 9 посредством зарядного электрода 10 подается отрицательное напряжение, а значит корнеплоды свеклы, находящиеся на подающем транспортере 9, тоже приобретают отрицательный электрический заряд. Далее отрицательно заряженные корнеплоды сходят с подающего транспортера 10 и попадают на землеотделитель 11, где и обрабатываются положительно заряженными каплями рабочей жидкости, таким образом, потери рабочей жидкости будут минимальными из-за действия сил электростатического притяжения. Далее обработанные корнеплоды поступают на укладочный транспортер 12 и укладываются в бурт на хранение. Использование предложенного устройства позволит повысить качество обработки корнеплодов свеклы, что благоприятно скажется на сроках хранения собранного урожая. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
