Складной комплект мебели для отдыха

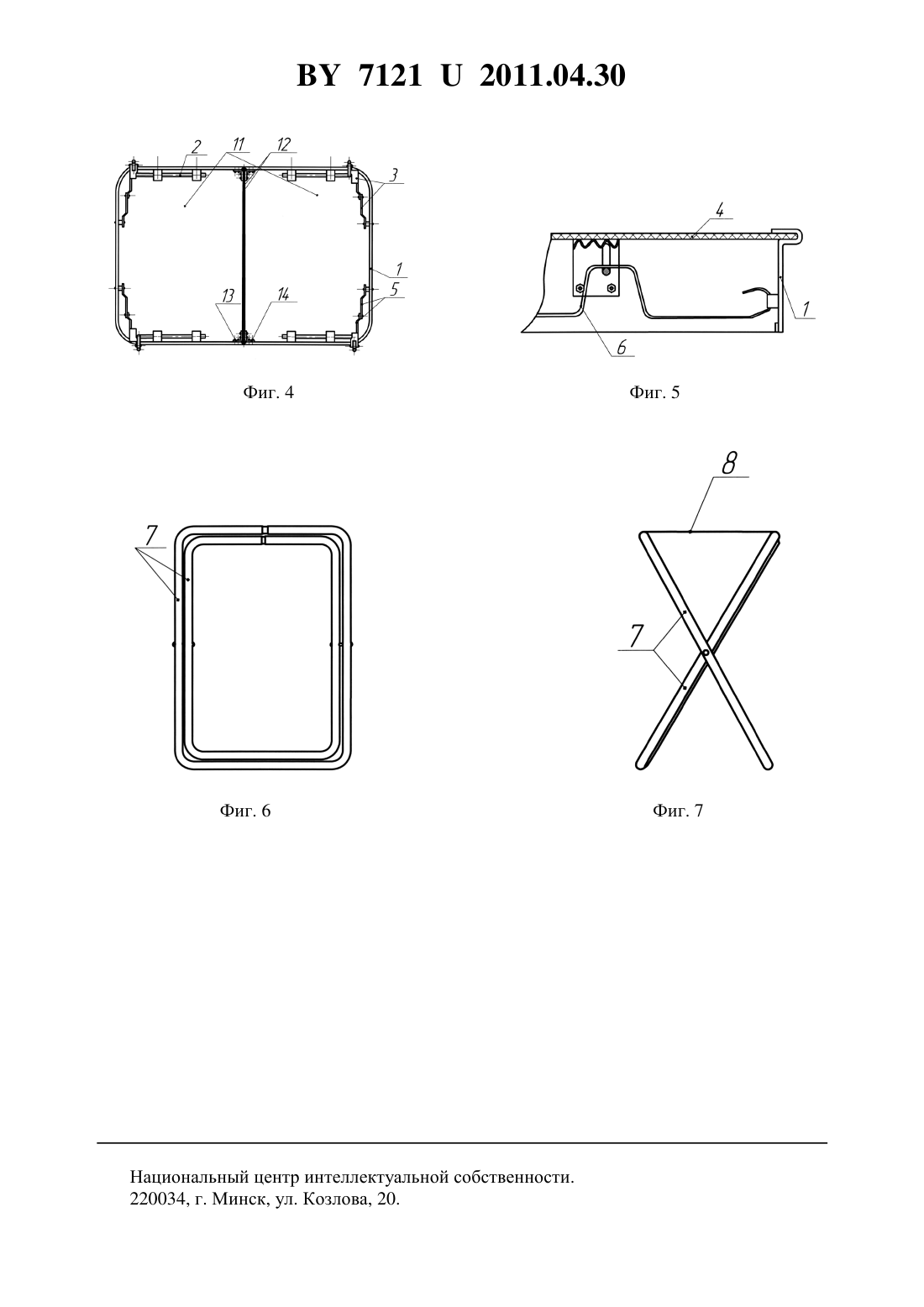

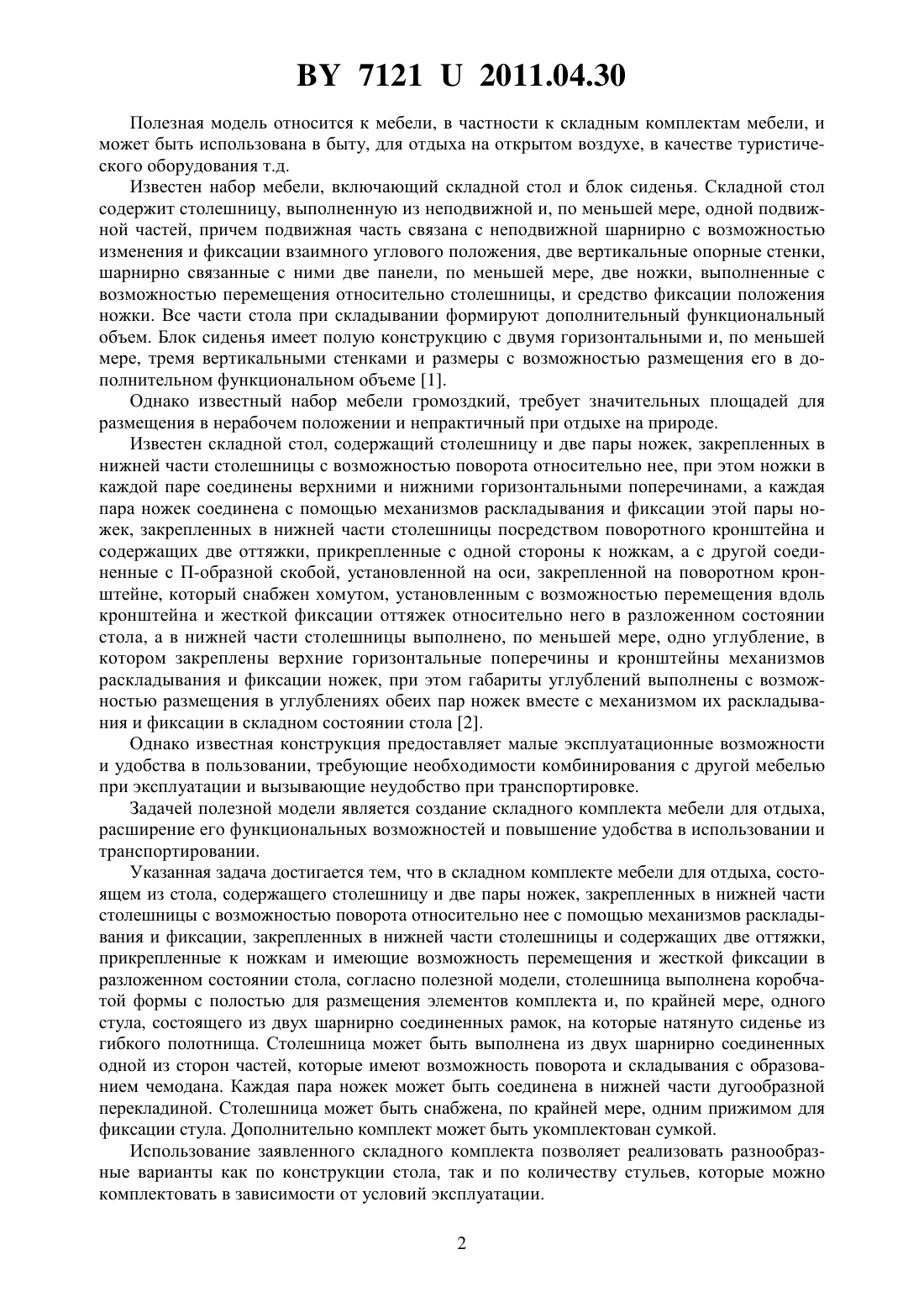

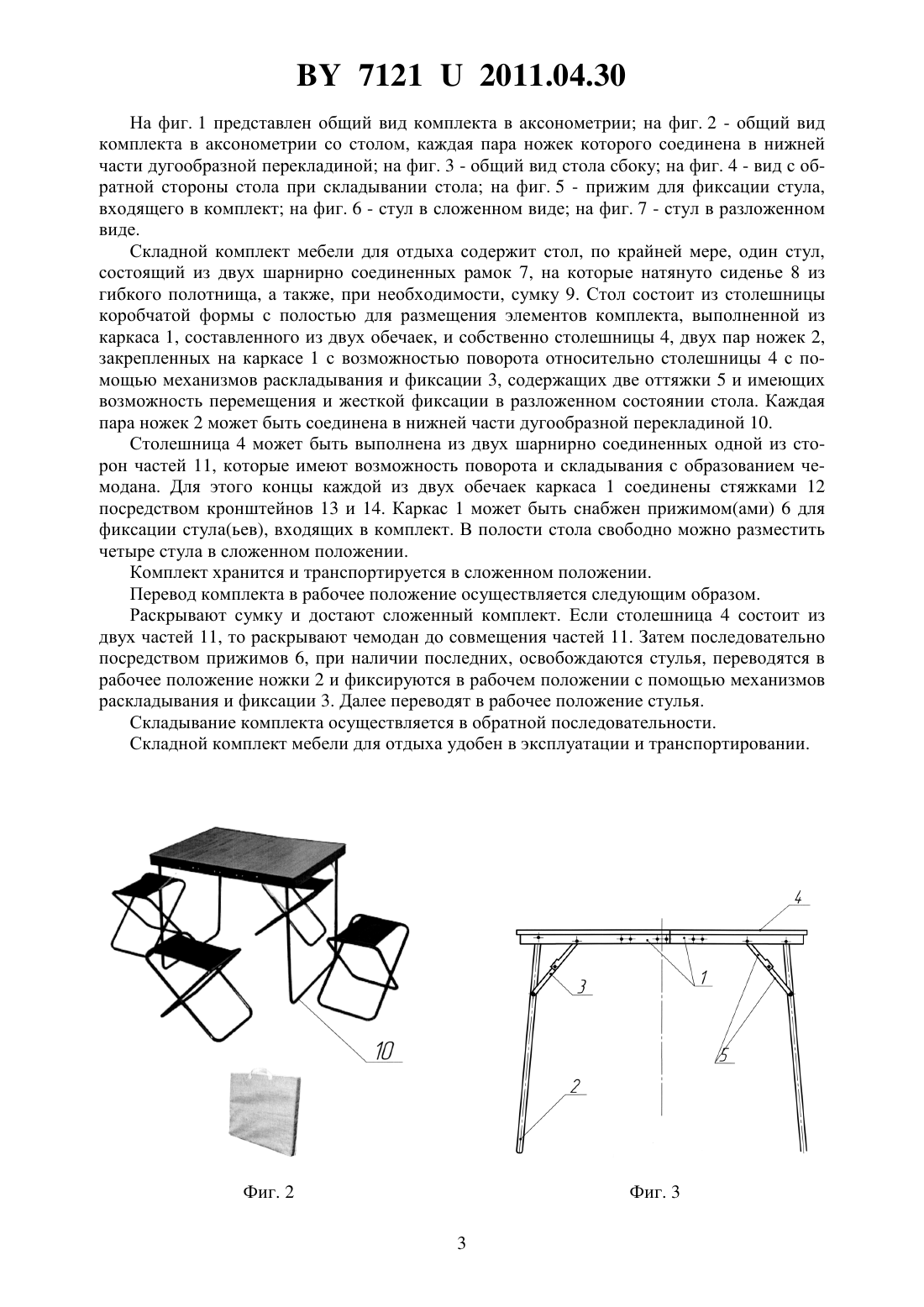

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СКЛАДНОЙ КОМПЛЕКТ МЕБЕЛИ ДЛЯ ОТДЫХА(71) Заявитель Республиканское унитарное производственное предприятие Ольса(72) Авторы Богослова Валентина Борисовна Павлова Светлана Антоновна Печерский Владимир Давыдович(73) Патентообладатель Республиканское унитарное производственное предприятие Ольса(57) 1. Складной комплект мебели для отдыха, состоящий из стола, содержащего столешницу и две пары ножек, закрепленных в нижней части столешницы с возможностью поворота относительно нее с помощью механизмов раскладывания и фиксации, закрепленных в нижней части столешницы и содержащих две оттяжки, прикрепленные к ножкам и имеющие возможность перемещения и жесткой фиксации в разложенном состоянии стола,отличающийся тем, что столешница выполнена коробчатой формы с полостью для размещения элементов комплекта и, по крайней мере, одного стула, состоящего из двух шарнирно соединенных рамок, на которые натянуто сиденье из гибкого полотнища. 2. Комплект по п. 1, отличающийся тем, что столешница выполнена из двух шарнирно соединенных одной из сторон частей, которые имеют возможность поворота и складывания с образованием чемодана. 3. Комплект по п. 1, отличающийся тем, что каждая пара ножек соединена в нижней части дугообразной перекладиной. 4. Комплект по п. 1 или п. 2, отличающийся тем, что столешница снабжена, по крайней мере, одним прижимом для фиксации стула. 5. Комплект по п. 1, отличающийся тем, что дополнительно укомплектован сумкой. 71212011.04.30 Полезная модель относится к мебели, в частности к складным комплектам мебели, и может быть использована в быту, для отдыха на открытом воздухе, в качестве туристического оборудования т.д. Известен набор мебели, включающий складной стол и блок сиденья. Складной стол содержит столешницу, выполненную из неподвижной и, по меньшей мере, одной подвижной частей, причем подвижная часть связана с неподвижной шарнирно с возможностью изменения и фиксации взаимного углового положения, две вертикальные опорные стенки,шарнирно связанные с ними две панели, по меньшей мере, две ножки, выполненные с возможностью перемещения относительно столешницы, и средство фиксации положения ножки. Все части стола при складывании формируют дополнительный функциональный объем. Блок сиденья имеет полую конструкцию с двумя горизонтальными и, по меньшей мере, тремя вертикальными стенками и размеры с возможностью размещения его в дополнительном функциональном объеме 1. Однако известный набор мебели громоздкий, требует значительных площадей для размещения в нерабочем положении и непрактичный при отдыхе на природе. Известен складной стол, содержащий столешницу и две пары ножек, закрепленных в нижней части столешницы с возможностью поворота относительно нее, при этом ножки в каждой паре соединены верхними и нижними горизонтальными поперечинами, а каждая пара ножек соединена с помощью механизмов раскладывания и фиксации этой пары ножек, закрепленных в нижней части столешницы посредством поворотного кронштейна и содержащих две оттяжки, прикрепленные с одной стороны к ножкам, а с другой соединенные с П-образной скобой, установленной на оси, закрепленной на поворотном кронштейне, который снабжен хомутом, установленным с возможностью перемещения вдоль кронштейна и жесткой фиксации оттяжек относительно него в разложенном состоянии стола, а в нижней части столешницы выполнено, по меньшей мере, одно углубление, в котором закреплены верхние горизонтальные поперечины и кронштейны механизмов раскладывания и фиксации ножек, при этом габариты углублений выполнены с возможностью размещения в углублениях обеих пар ножек вместе с механизмом их раскладывания и фиксации в складном состоянии стола 2. Однако известная конструкция предоставляет малые эксплуатационные возможности и удобства в пользовании, требующие необходимости комбинирования с другой мебелью при эксплуатации и вызывающие неудобство при транспортировке. Задачей полезной модели является создание складного комплекта мебели для отдыха,расширение его функциональных возможностей и повышение удобства в использовании и транспортировании. Указанная задача достигается тем, что в складном комплекте мебели для отдыха, состоящем из стола, содержащего столешницу и две пары ножек, закрепленных в нижней части столешницы с возможностью поворота относительно нее с помощью механизмов раскладывания и фиксации, закрепленных в нижней части столешницы и содержащих две оттяжки,прикрепленные к ножкам и имеющие возможность перемещения и жесткой фиксации в разложенном состоянии стола, согласно полезной модели, столешница выполнена коробчатой формы с полостью для размещения элементов комплекта и, по крайней мере, одного стула, состоящего из двух шарнирно соединенных рамок, на которые натянуто сиденье из гибкого полотнища. Столешница может быть выполнена из двух шарнирно соединенных одной из сторон частей, которые имеют возможность поворота и складывания с образованием чемодана. Каждая пара ножек может быть соединена в нижней части дугообразной перекладиной. Столешница может быть снабжена, по крайней мере, одним прижимом для фиксации стула. Дополнительно комплект может быть укомплектован сумкой. Использование заявленного складного комплекта позволяет реализовать разнообразные варианты как по конструкции стола, так и по количеству стульев, которые можно комплектовать в зависимости от условий эксплуатации. 2 71212011.04.30 На фиг. 1 представлен общий вид комплекта в аксонометрии на фиг. 2 - общий вид комплекта в аксонометрии со столом, каждая пара ножек которого соединена в нижней части дугообразной перекладиной на фиг. 3 - общий вид стола сбоку на фиг. 4 - вид с обратной стороны стола при складывании стола на фиг. 5 - прижим для фиксации стула,входящего в комплект на фиг. 6 - стул в сложенном виде на фиг. 7 - стул в разложенном виде. Складной комплект мебели для отдыха содержит стол, по крайней мере, один стул,состоящий из двух шарнирно соединенных рамок 7, на которые натянуто сиденье 8 из гибкого полотнища, а также, при необходимости, сумку 9. Стол состоит из столешницы коробчатой формы с полостью для размещения элементов комплекта, выполненной из каркаса 1, составленного из двух обечаек, и собственно столешницы 4, двух пар ножек 2,закрепленных на каркасе 1 с возможностью поворота относительно столешницы 4 с помощью механизмов раскладывания и фиксации 3, содержащих две оттяжки 5 и имеющих возможность перемещения и жесткой фиксации в разложенном состоянии стола. Каждая пара ножек 2 может быть соединена в нижней части дугообразной перекладиной 10. Столешница 4 может быть выполнена из двух шарнирно соединенных одной из сторон частей 11, которые имеют возможность поворота и складывания с образованием чемодана. Для этого концы каждой из двух обечаек каркаса 1 соединены стяжками 12 посредством кронштейнов 13 и 14. Каркас 1 может быть снабжен прижимом(ами) 6 для фиксации стула(ьев), входящих в комплект. В полости стола свободно можно разместить четыре стула в сложенном положении. Комплект хранится и транспортируется в сложенном положении. Перевод комплекта в рабочее положение осуществляется следующим образом. Раскрывают сумку и достают сложенный комплект. Если столешница 4 состоит из двух частей 11, то раскрывают чемодан до совмещения частей 11. Затем последовательно посредством прижимов 6, при наличии последних, освобождаются стулья, переводятся в рабочее положение ножки 2 и фиксируются в рабочем положении с помощью механизмов раскладывания и фиксации 3. Далее переводят в рабочее положение стулья. Складывание комплекта осуществляется в обратной последовательности. Складной комплект мебели для отдыха удобен в эксплуатации и транспортировании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
