Устройство для проведения микроманипуляций в асептических условиях

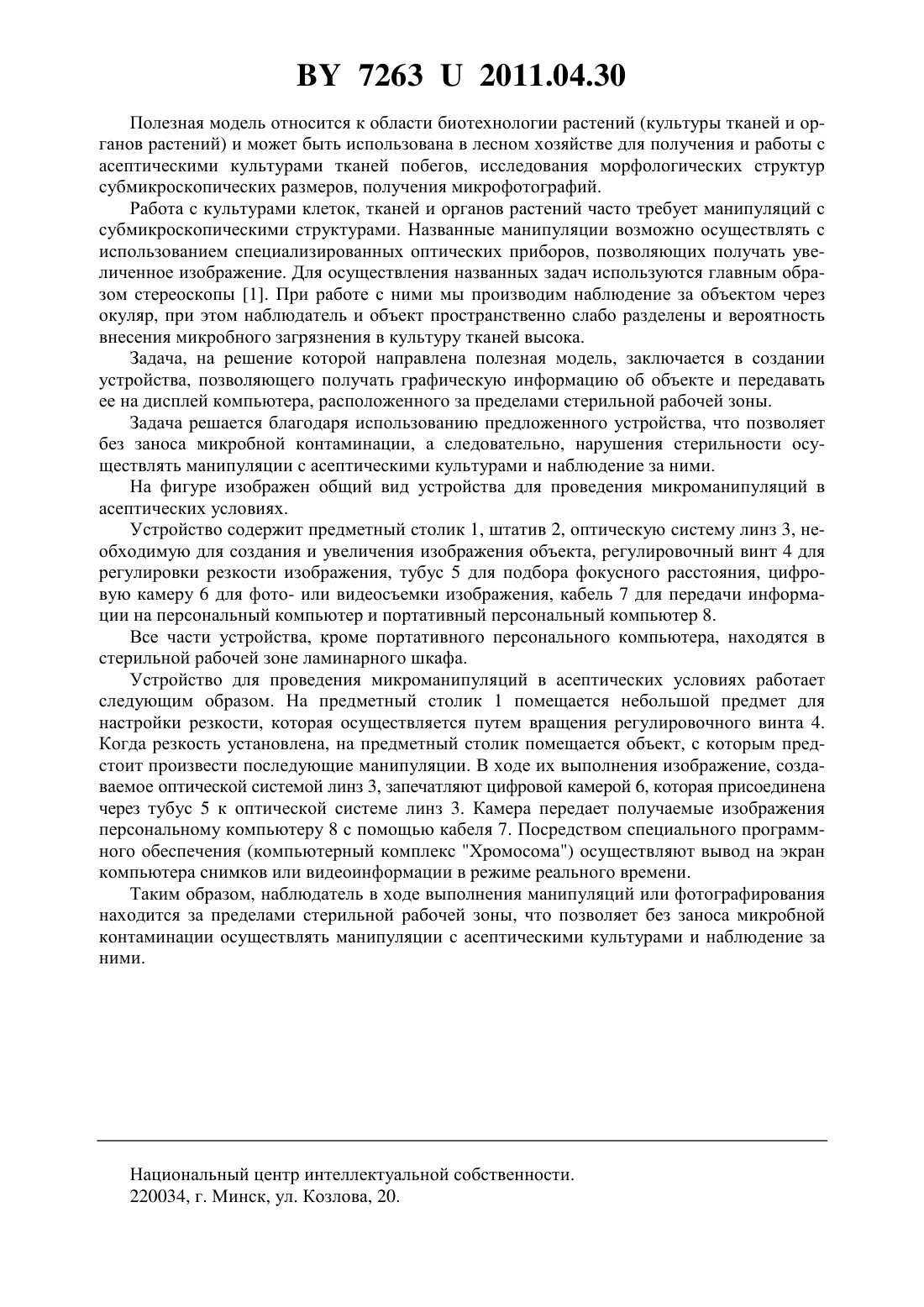

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ МИКРОМАНИПУЛЯЦИЙ В АСЕПТИЧЕСКИХ УСЛОВИЯХ(71) Заявитель Государственное научное учреждение Институт леса Национальной академии наук Беларуси(72) Авторы Баранов Олег Юрьевич Кулагин Дмитрий Валерьевич Падутов Владимир Евгеньевич(73) Патентообладатель Государственное научное учреждение Институт леса Национальной академии наук Беларуси(57) Устройство для проведения микроманипуляций в асептических условиях, включающее предметный столик, штатив, оптическую систему линз, регулировочный винт, отличающееся тем, что дополнительно устройство оснащено цифровой камерой для фото- или видеосъемки изображения с возможностью передачи информации в режиме реального времени на персональный компьютер, находящийся за пределами рабочей зоны ламинарного шкафа. 72632011.04.30 Полезная модель относится к области биотехнологии растений (культуры тканей и органов растений) и может быть использована в лесном хозяйстве для получения и работы с асептическими культурами тканей побегов, исследования морфологических структур субмикроскопических размеров, получения микрофотографий. Работа с культурами клеток, тканей и органов растений часто требует манипуляций с субмикроскопическими структурами. Названные манипуляции возможно осуществлять с использованием специализированных оптических приборов, позволяющих получать увеличенное изображение. Для осуществления названных задач используются главным образом стереоскопы 1. При работе с ними мы производим наблюдение за объектом через окуляр, при этом наблюдатель и объект пространственно слабо разделены и вероятность внесения микробного загрязнения в культуру тканей высока. Задача, на решение которой направлена полезная модель, заключается в создании устройства, позволяющего получать графическую информацию об объекте и передавать ее на дисплей компьютера, расположенного за пределами стерильной рабочей зоны. Задача решается благодаря использованию предложенного устройства, что позволяет без заноса микробной контаминации, а следовательно, нарушения стерильности осуществлять манипуляции с асептическими культурами и наблюдение за ними. На фигуре изображен общий вид устройства для проведения микроманипуляций в асептических условиях. Устройство содержит предметный столик 1, штатив 2, оптическую систему линз 3, необходимую для создания и увеличения изображения объекта, регулировочный винт 4 для регулировки резкости изображения, тубус 5 для подбора фокусного расстояния, цифровую камеру 6 для фото- или видеосъемки изображения, кабель 7 для передачи информации на персональный компьютер и портативный персональный компьютер 8. Все части устройства, кроме портативного персонального компьютера, находятся в стерильной рабочей зоне ламинарного шкафа. Устройство для проведения микроманипуляций в асептических условиях работает следующим образом. На предметный столик 1 помещается небольшой предмет для настройки резкости, которая осуществляется путем вращения регулировочного винта 4. Когда резкость установлена, на предметный столик помещается объект, с которым предстоит произвести последующие манипуляции. В ходе их выполнения изображение, создаваемое оптической системой линз 3, запечатляют цифровой камерой 6, которая присоединена через тубус 5 к оптической системе линз 3. Камера передает получаемые изображения персональному компьютеру 8 с помощью кабеля 7. Посредством специального программного обеспечения (компьютерный комплекс Хромосома) осуществляют вывод на экран компьютера снимков или видеоинформации в режиме реального времени. Таким образом, наблюдатель в ходе выполнения манипуляций или фотографирования находится за пределами стерильной рабочей зоны, что позволяет без заноса микробной контаминации осуществлять манипуляции с асептическими культурами и наблюдение за ними. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
