Складной стол и набор мебели

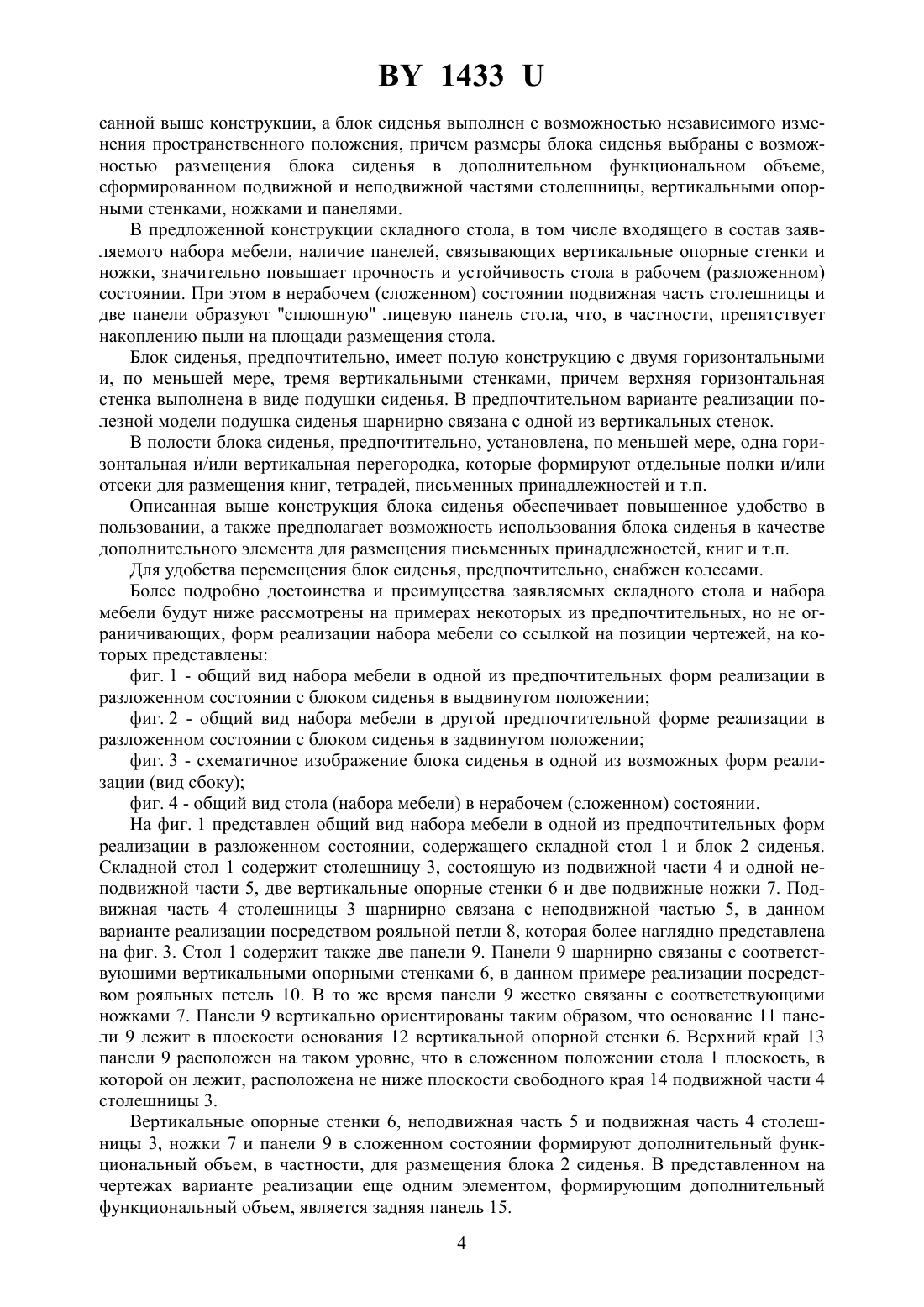

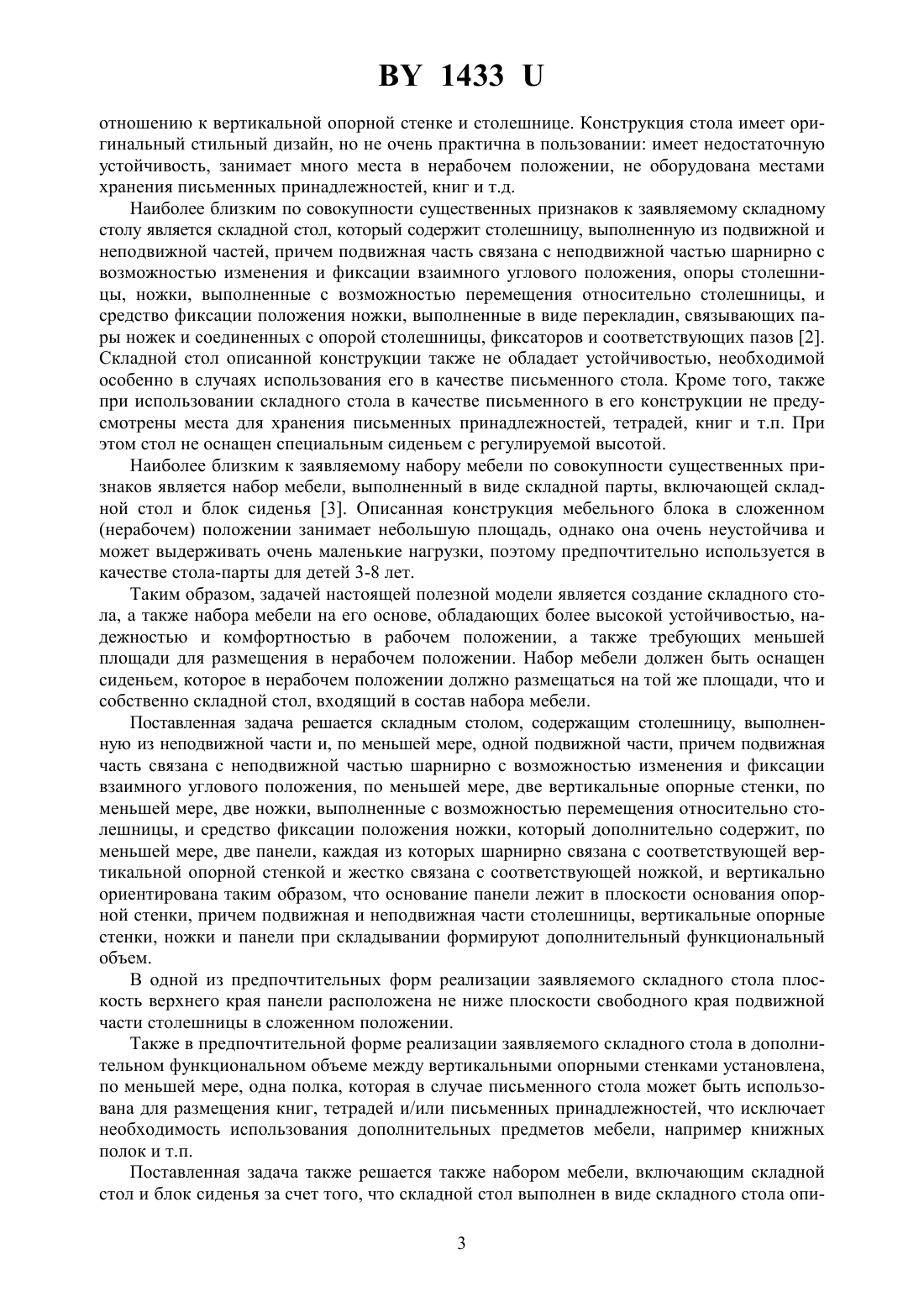

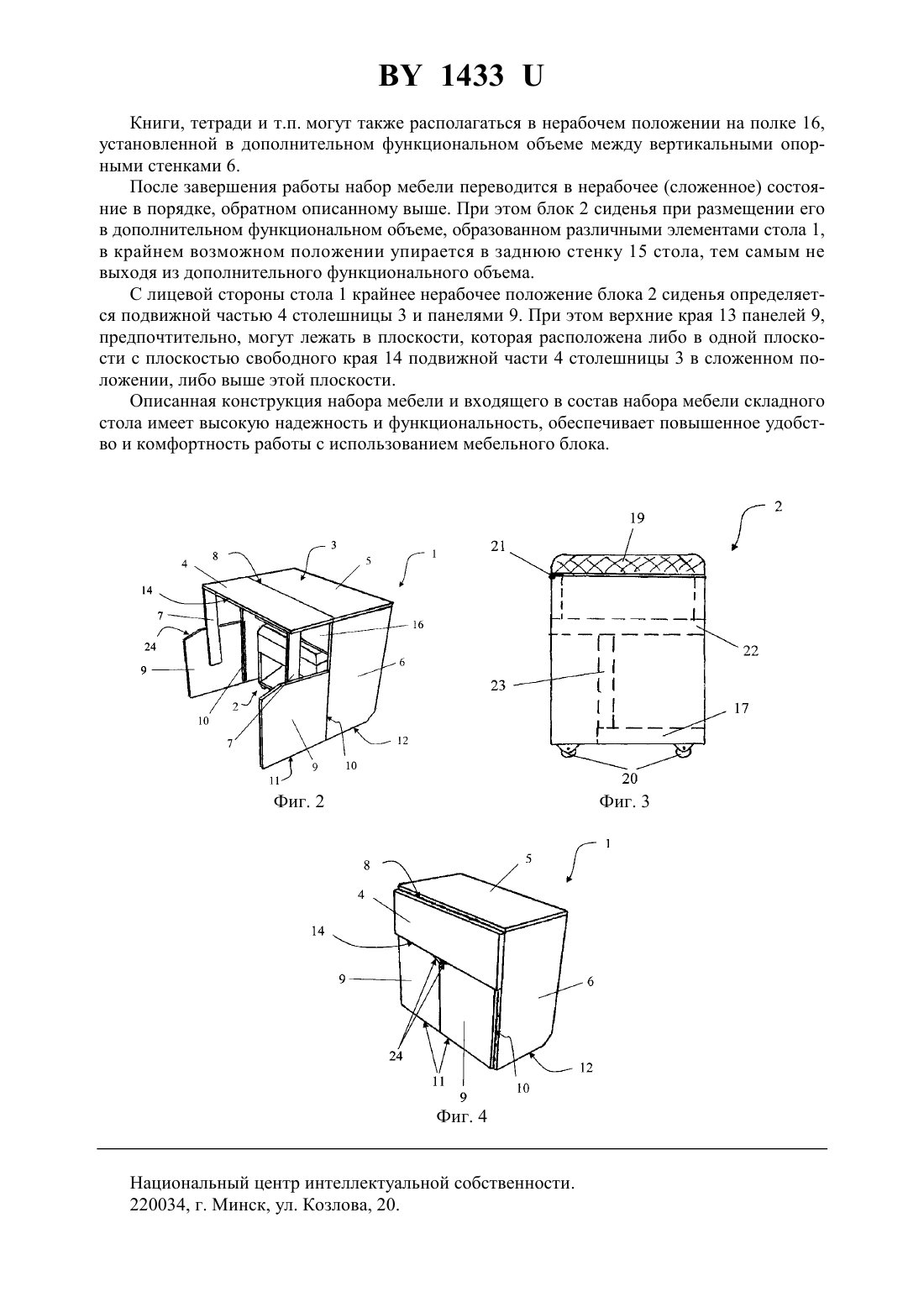

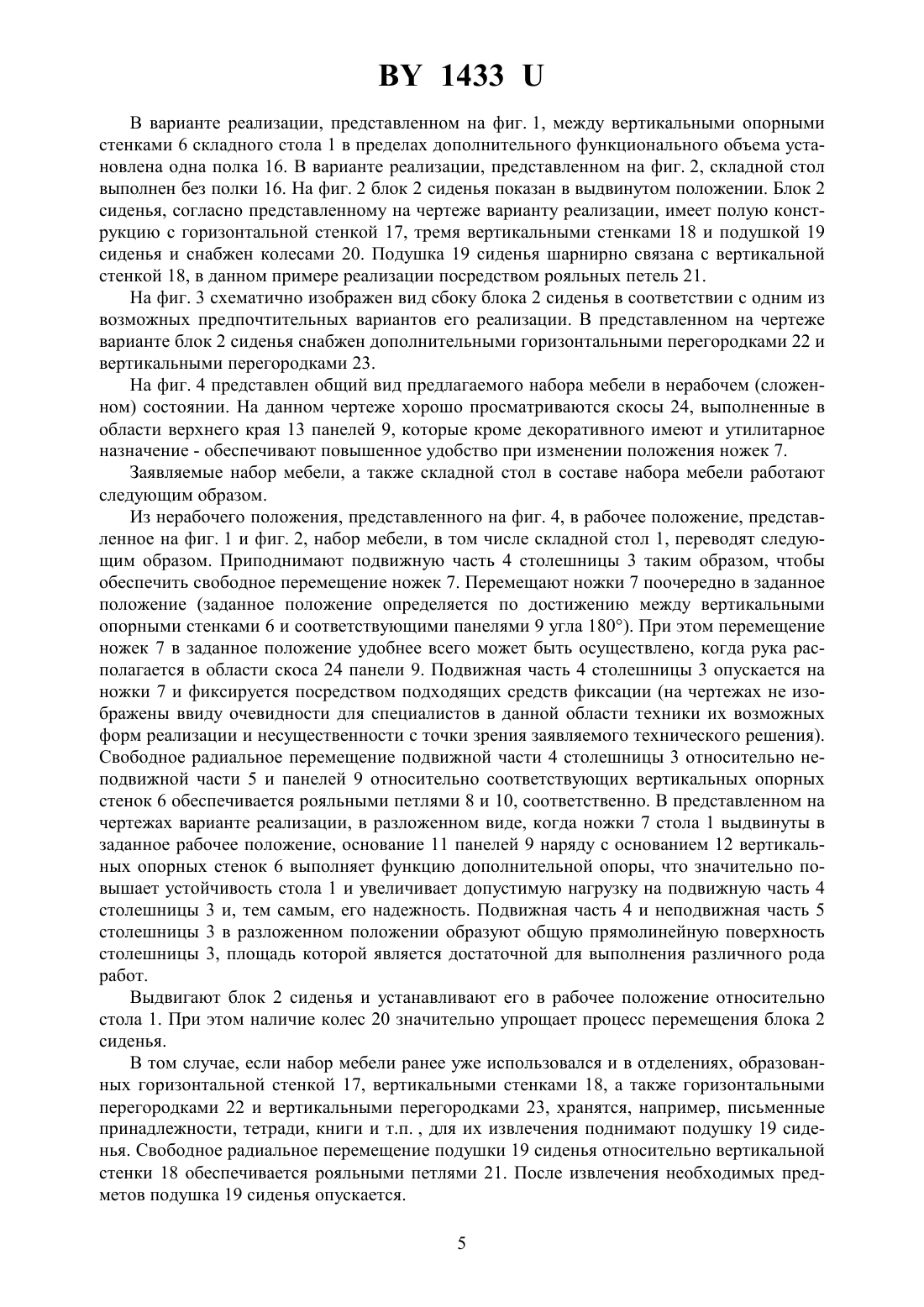

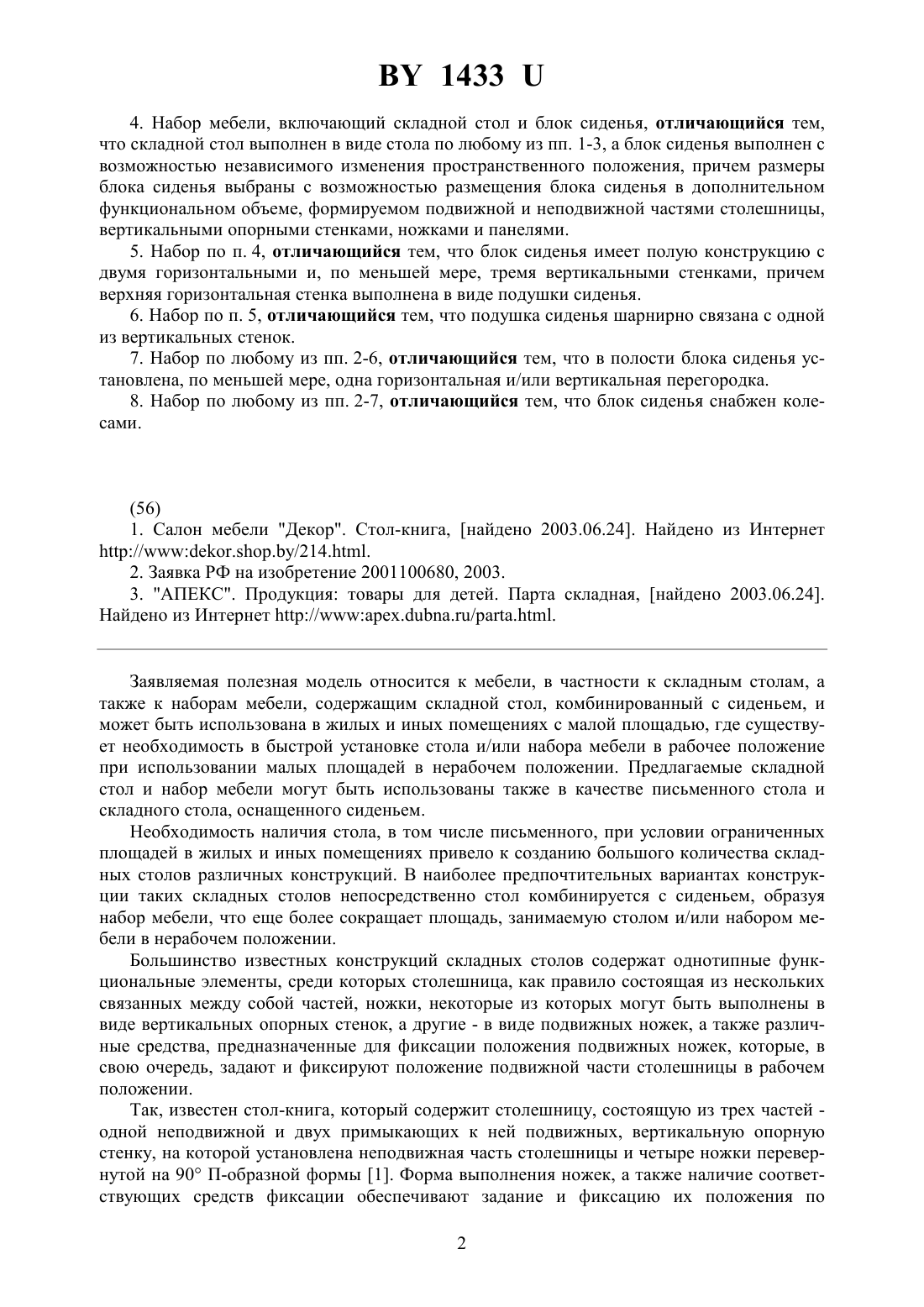

(71) Заявитель Голубов Игорь Александрович(72) Автор Голубов Игорь Александрович(73) Патентообладатель Голубов Игорь Александрович(57) 1. Складной стол, содержащий столешницу, выполненную из неподвижной и, по меньшей мере, одной подвижной частей, причем подвижная часть связана с неподвижной частью шарнирно с возможностью изменения и фиксации взаимного углового положения,по меньшей мере, две вертикальные опорные стенки, по меньшей мере, две ножки, выполненные с возможностью перемещения относительно столешницы, и средство фиксации положения ножки, отличающийся тем, что дополнительно содержит, по меньшей мере, две панели, каждая из которых шарнирно связана с соответствующей вертикальной опорной стенкой и жестко связана с соответствующей ножкой, и вертикально ориентирована таким образом, что основание панели лежит в плоскости основания опорной стенки,причем подвижная и неподвижная части столешницы, вертикальные опорные стенки,ножки и панели при складывании формируют дополнительный функциональный объем. 2. Стол по п. 1, отличающийся тем, что плоскость верхнего края панели расположена не ниже плоскости свободного края подвижной части столешницы в сложенном положении. 3. Стол по любому из пп. 1 или 2, отличающийся тем, что в дополнительном функциональном объеме между вертикальными опорными стенками установлена, по меньшей мере, одна полка. 14334. Набор мебели, включающий складной стол и блок сиденья, отличающийся тем,что складной стол выполнен в виде стола по любому из пп. 1-3, а блок сиденья выполнен с возможностью независимого изменения пространственного положения, причем размеры блока сиденья выбраны с возможностью размещения блока сиденья в дополнительном функциональном объеме, формируемом подвижной и неподвижной частями столешницы,вертикальными опорными стенками, ножками и панелями. 5. Набор по п. 4, отличающийся тем, что блок сиденья имеет полую конструкцию с двумя горизонтальными и, по меньшей мере, тремя вертикальными стенками, причем верхняя горизонтальная стенка выполнена в виде подушки сиденья. 6. Набор по п. 5, отличающийся тем, что подушка сиденья шарнирно связана с одной из вертикальных стенок. 7. Набор по любому из пп. 2-6, отличающийся тем, что в полости блока сиденья установлена, по меньшей мере, одна горизонтальная и/или вертикальная перегородка. 8. Набор по любому из пп. 2-7, отличающийся тем, что блок сиденья снабжен колесами.///214 2. Заявка РФ на изобретение 2001100680, 2003. 3. АПЕКС. Продукция товары для детей. Парта складная, найдено 2003.06.24. Найдено из Интернет /// Заявляемая полезная модель относится к мебели, в частности к складным столам, а также к наборам мебели, содержащим складной стол, комбинированный с сиденьем, и может быть использована в жилых и иных помещениях с малой площадью, где существует необходимость в быстрой установке стола и/или набора мебели в рабочее положение при использовании малых площадей в нерабочем положении. Предлагаемые складной стол и набор мебели могут быть использованы также в качестве письменного стола и складного стола, оснащенного сиденьем. Необходимость наличия стола, в том числе письменного, при условии ограниченных площадей в жилых и иных помещениях привело к созданию большого количества складных столов различных конструкций. В наиболее предпочтительных вариантах конструкции таких складных столов непосредственно стол комбинируется с сиденьем, образуя набор мебели, что еще более сокращает площадь, занимаемую столом и/или набором мебели в нерабочем положении. Большинство известных конструкций складных столов содержат однотипные функциональные элементы, среди которых столешница, как правило состоящая из нескольких связанных между собой частей, ножки, некоторые из которых могут быть выполнены в виде вертикальных опорных стенок, а другие - в виде подвижных ножек, а также различные средства, предназначенные для фиксации положения подвижных ножек, которые, в свою очередь, задают и фиксируют положение подвижной части столешницы в рабочем положении. Так, известен стол-книга, который содержит столешницу, состоящую из трех частей одной неподвижной и двух примыкающих к ней подвижных, вертикальную опорную стенку, на которой установлена неподвижная часть столешницы и четыре ножки перевернутой на 90 П-образной формы 1. Форма выполнения ножек, а также наличие соответствующих средств фиксации обеспечивают задание и фиксацию их положения по 2 1433 отношению к вертикальной опорной стенке и столешнице. Конструкция стола имеет оригинальный стильный дизайн, но не очень практична в пользовании имеет недостаточную устойчивость, занимает много места в нерабочем положении, не оборудована местами хранения письменных принадлежностей, книг и т.д. Наиболее близким по совокупности существенных признаков к заявляемому складному столу является складной стол, который содержит столешницу, выполненную из подвижной и неподвижной частей, причем подвижная часть связана с неподвижной частью шарнирно с возможностью изменения и фиксации взаимного углового положения, опоры столешницы, ножки, выполненные с возможностью перемещения относительно столешницы, и средство фиксации положения ножки, выполненные в виде перекладин, связывающих пары ножек и соединенных с опорой столешницы, фиксаторов и соответствующих пазов 2. Складной стол описанной конструкции также не обладает устойчивостью, необходимой особенно в случаях использования его в качестве письменного стола. Кроме того, также при использовании складного стола в качестве письменного в его конструкции не предусмотрены места для хранения письменных принадлежностей, тетрадей, книг и т.п. При этом стол не оснащен специальным сиденьем с регулируемой высотой. Наиболее близким к заявляемому набору мебели по совокупности существенных признаков является набор мебели, выполненный в виде складной парты, включающей складной стол и блок сиденья 3. Описанная конструкция мебельного блока в сложенном(нерабочем) положении занимает небольшую площадь, однако она очень неустойчива и может выдерживать очень маленькие нагрузки, поэтому предпочтительно используется в качестве стола-парты для детей 3-8 лет. Таким образом, задачей настоящей полезной модели является создание складного стола, а также набора мебели на его основе, обладающих более высокой устойчивостью, надежностью и комфортностью в рабочем положении, а также требующих меньшей площади для размещения в нерабочем положении. Набор мебели должен быть оснащен сиденьем, которое в нерабочем положении должно размещаться на той же площади, что и собственно складной стол, входящий в состав набора мебели. Поставленная задача решается складным столом, содержащим столешницу, выполненную из неподвижной части и, по меньшей мере, одной подвижной части, причем подвижная часть связана с неподвижной частью шарнирно с возможностью изменения и фиксации взаимного углового положения, по меньшей мере, две вертикальные опорные стенки, по меньшей мере, две ножки, выполненные с возможностью перемещения относительно столешницы, и средство фиксации положения ножки, который дополнительно содержит, по меньшей мере, две панели, каждая из которых шарнирно связана с соответствующей вертикальной опорной стенкой и жестко связана с соответствующей ножкой, и вертикально ориентирована таким образом, что основание панели лежит в плоскости основания опорной стенки, причем подвижная и неподвижная части столешницы, вертикальные опорные стенки, ножки и панели при складывании формируют дополнительный функциональный объем. В одной из предпочтительных форм реализации заявляемого складного стола плоскость верхнего края панели расположена не ниже плоскости свободного края подвижной части столешницы в сложенном положении. Также в предпочтительной форме реализации заявляемого складного стола в дополнительном функциональном объеме между вертикальными опорными стенками установлена,по меньшей мере, одна полка, которая в случае письменного стола может быть использована для размещения книг, тетрадей и/или письменных принадлежностей, что исключает необходимость использования дополнительных предметов мебели, например книжных полок и т.п. Поставленная задача также решается также набором мебели, включающим складной стол и блок сиденья за счет того, что складной стол выполнен в виде складного стола опи 3 1433 санной выше конструкции, а блок сиденья выполнен с возможностью независимого изменения пространственного положения, причем размеры блока сиденья выбраны с возможностью размещения блока сиденья в дополнительном функциональном объеме,сформированном подвижной и неподвижной частями столешницы, вертикальными опорными стенками, ножками и панелями. В предложенной конструкции складного стола, в том числе входящего в состав заявляемого набора мебели, наличие панелей, связывающих вертикальные опорные стенки и ножки, значительно повышает прочность и устойчивость стола в рабочем (разложенном) состоянии. При этом в нерабочем (сложенном) состоянии подвижная часть столешницы и две панели образуют сплошную лицевую панель стола, что, в частности, препятствует накоплению пыли на площади размещения стола. Блок сиденья, предпочтительно, имеет полую конструкцию с двумя горизонтальными и, по меньшей мере, тремя вертикальными стенками, причем верхняя горизонтальная стенка выполнена в виде подушки сиденья. В предпочтительном варианте реализации полезной модели подушка сиденья шарнирно связана с одной из вертикальных стенок. В полости блока сиденья, предпочтительно, установлена, по меньшей мере, одна горизонтальная и/или вертикальная перегородка, которые формируют отдельные полки и/или отсеки для размещения книг, тетрадей, письменных принадлежностей и т.п. Описанная выше конструкция блока сиденья обеспечивает повышенное удобство в пользовании, а также предполагает возможность использования блока сиденья в качестве дополнительного элемента для размещения письменных принадлежностей, книг и т.п. Для удобства перемещения блок сиденья, предпочтительно, снабжен колесами. Более подробно достоинства и преимущества заявляемых складного стола и набора мебели будут ниже рассмотрены на примерах некоторых из предпочтительных, но не ограничивающих, форм реализации набора мебели со ссылкой на позиции чертежей, на которых представлены фиг. 1 - общий вид набора мебели в одной из предпочтительных форм реализации в разложенном состоянии с блоком сиденья в выдвинутом положении фиг. 2 - общий вид набора мебели в другой предпочтительной форме реализации в разложенном состоянии с блоком сиденья в задвинутом положении фиг. 3 - схематичное изображение блока сиденья в одной из возможных форм реализации (вид сбоку) фиг. 4 - общий вид стола (набора мебели) в нерабочем (сложенном) состоянии. На фиг. 1 представлен общий вид набора мебели в одной из предпочтительных форм реализации в разложенном состоянии, содержащего складной стол 1 и блок 2 сиденья. Складной стол 1 содержит столешницу 3, состоящую из подвижной части 4 и одной неподвижной части 5, две вертикальные опорные стенки 6 и две подвижные ножки 7. Подвижная часть 4 столешницы 3 шарнирно связана с неподвижной частью 5, в данном варианте реализации посредством рояльной петли 8, которая более наглядно представлена на фиг. 3. Стол 1 содержит также две панели 9. Панели 9 шарнирно связаны с соответствующими вертикальными опорными стенками 6, в данном примере реализации посредством рояльных петель 10. В то же время панели 9 жестко связаны с соответствующими ножками 7. Панели 9 вертикально ориентированы таким образом, что основание 11 панели 9 лежит в плоскости основания 12 вертикальной опорной стенки 6. Верхний край 13 панели 9 расположен на таком уровне, что в сложенном положении стола 1 плоскость, в которой он лежит, расположена не ниже плоскости свободного края 14 подвижной части 4 столешницы 3. Вертикальные опорные стенки 6, неподвижная часть 5 и подвижная часть 4 столешницы 3, ножки 7 и панели 9 в сложенном состоянии формируют дополнительный функциональный объем, в частности, для размещения блока 2 сиденья. В представленном на чертежах варианте реализации еще одним элементом, формирующим дополнительный функциональный объем, является задняя панель 15. 4 1433 В варианте реализации, представленном на фиг. 1, между вертикальными опорными стенками 6 складного стола 1 в пределах дополнительного функционального объема установлена одна полка 16. В варианте реализации, представленном на фиг. 2, складной стол выполнен без полки 16. На фиг. 2 блок 2 сиденья показан в выдвинутом положении. Блок 2 сиденья, согласно представленному на чертеже варианту реализации, имеет полую конструкцию с горизонтальной стенкой 17, тремя вертикальными стенками 18 и подушкой 19 сиденья и снабжен колесами 20. Подушка 19 сиденья шарнирно связана с вертикальной стенкой 18, в данном примере реализации посредством рояльных петель 21. На фиг. 3 схематично изображен вид сбоку блока 2 сиденья в соответствии с одним из возможных предпочтительных вариантов его реализации. В представленном на чертеже варианте блок 2 сиденья снабжен дополнительными горизонтальными перегородками 22 и вертикальными перегородками 23. На фиг. 4 представлен общий вид предлагаемого набора мебели в нерабочем (сложенном) состоянии. На данном чертеже хорошо просматриваются скосы 24, выполненные в области верхнего края 13 панелей 9, которые кроме декоративного имеют и утилитарное назначение - обеспечивают повышенное удобство при изменении положения ножек 7. Заявляемые набор мебели, а также складной стол в составе набора мебели работают следующим образом. Из нерабочего положения, представленного на фиг. 4, в рабочее положение, представленное на фиг. 1 и фиг. 2, набор мебели, в том числе складной стол 1, переводят следующим образом. Приподнимают подвижную часть 4 столешницы 3 таким образом, чтобы обеспечить свободное перемещение ножек 7. Перемещают ножки 7 поочередно в заданное положение (заданное положение определяется по достижению между вертикальными опорными стенками 6 и соответствующими панелями 9 угла 180). При этом перемещение ножек 7 в заданное положение удобнее всего может быть осуществлено, когда рука располагается в области скоса 24 панели 9. Подвижная часть 4 столешницы 3 опускается на ножки 7 и фиксируется посредством подходящих средств фиксации (на чертежах не изображены ввиду очевидности для специалистов в данной области техники их возможных форм реализации и несущественности с точки зрения заявляемого технического решения). Свободное радиальное перемещение подвижной части 4 столешницы 3 относительно неподвижной части 5 и панелей 9 относительно соответствующих вертикальных опорных стенок 6 обеспечивается рояльными петлями 8 и 10, соответственно. В представленном на чертежах варианте реализации, в разложенном виде, когда ножки 7 стола 1 выдвинуты в заданное рабочее положение, основание 11 панелей 9 наряду с основанием 12 вертикальных опорных стенок 6 выполняет функцию дополнительной опоры, что значительно повышает устойчивость стола 1 и увеличивает допустимую нагрузку на подвижную часть 4 столешницы 3 и, тем самым, его надежность. Подвижная часть 4 и неподвижная часть 5 столешницы 3 в разложенном положении образуют общую прямолинейную поверхность столешницы 3, площадь которой является достаточной для выполнения различного рода работ. Выдвигают блок 2 сиденья и устанавливают его в рабочее положение относительно стола 1. При этом наличие колес 20 значительно упрощает процесс перемещения блока 2 сиденья. В том случае, если набор мебели ранее уже использовался и в отделениях, образованных горизонтальной стенкой 17, вертикальными стенками 18, а также горизонтальными перегородками 22 и вертикальными перегородками 23, хранятся, например, письменные принадлежности, тетради, книги и т.п. , для их извлечения поднимают подушку 19 сиденья. Свободное радиальное перемещение подушки 19 сиденья относительно вертикальной стенки 18 обеспечивается рояльными петлями 21. После извлечения необходимых предметов подушка 19 сиденья опускается. 5 1433 Книги, тетради и т.п. могут также располагаться в нерабочем положении на полке 16,установленной в дополнительном функциональном объеме между вертикальными опорными стенками 6. После завершения работы набор мебели переводится в нерабочее (сложенное) состояние в порядке, обратном описанному выше. При этом блок 2 сиденья при размещении его в дополнительном функциональном объеме, образованном различными элементами стола 1,в крайнем возможном положении упирается в заднюю стенку 15 стола, тем самым не выходя из дополнительного функционального объема. С лицевой стороны стола 1 крайнее нерабочее положение блока 2 сиденья определяется подвижной частью 4 столешницы 3 и панелями 9. При этом верхние края 13 панелей 9,предпочтительно, могут лежать в плоскости, которая расположена либо в одной плоскости с плоскостью свободного края 14 подвижной части 4 столешницы 3 в сложенном положении, либо выше этой плоскости. Описанная конструкция набора мебели и входящего в состав набора мебели складного стола имеет высокую надежность и функциональность, обеспечивает повышенное удобство и комфортность работы с использованием мебельного блока. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
