Фонтан

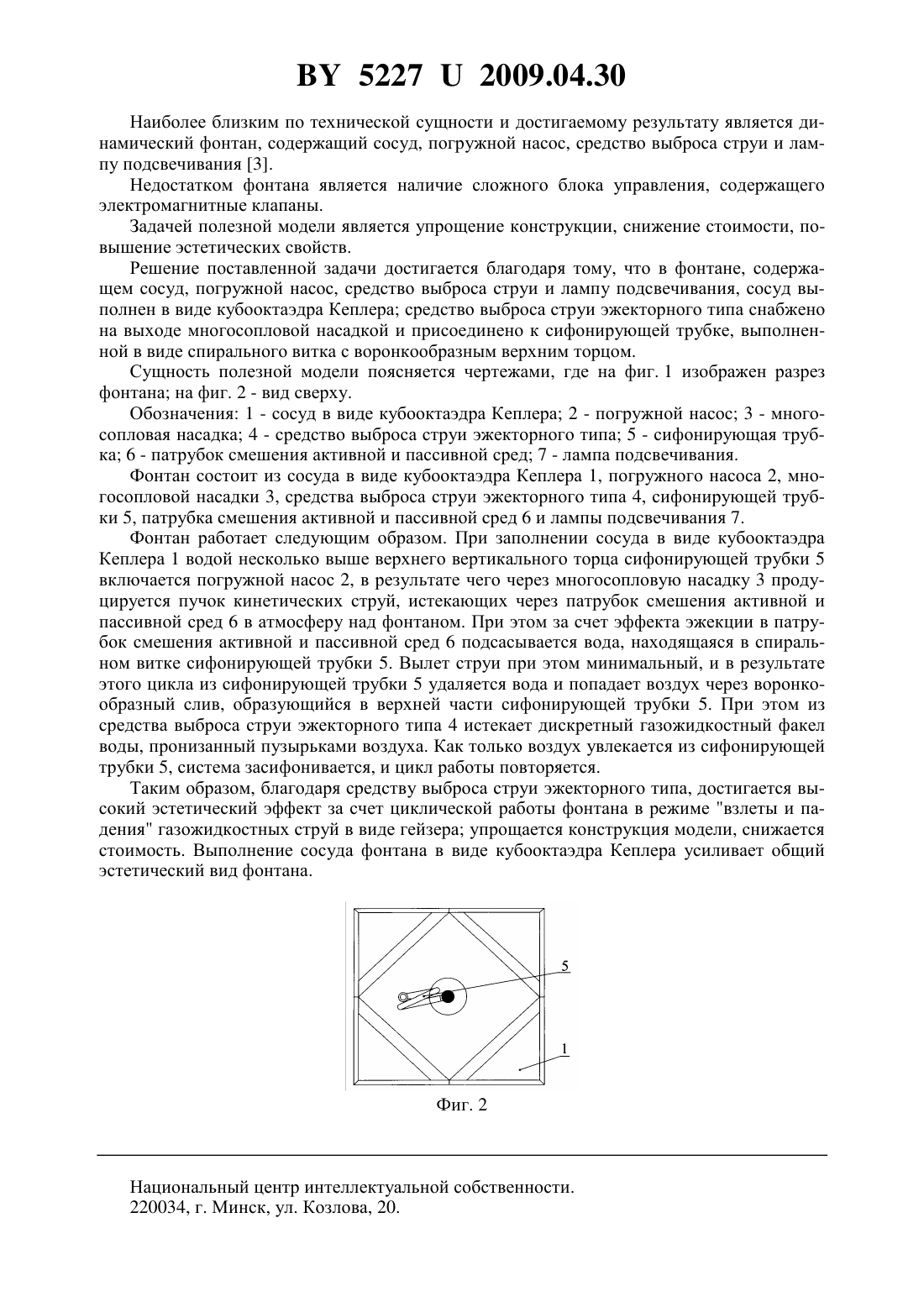

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Дмухайло Евгений Иванович Вдовиченко Игорь Георгиевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Фонтан, содержащий сосуд, погружной насос, средство выброса струи и лампу подсвечивания, отличающийся тем, что сосуд фонтана выполнен в виде кубооктаэдра Кеплера. 2. Фонтан по п. 1, отличающийся тем, что средство выброса струи эжекторного типа снабжено на выходе многосопловой насадкой и присоединено к сифонирующей трубке,выполненной в виде спирального витка с воронкообразным верхним торцом.(56) 1. Патент РФ на изобретение 2268092, МПК В 05 В 17/08, 2006 (аналог). 2. А.с. РФ 94018661, МПК В 05 В 17/08, 1995 (аналог). 3. Патент РФ на полезную модель 61598, МПК В 05 В 17/08, 2006 (прототип). Фиг. 1 Полезная модель относится к аквадизайну жилых помещений, а именно к динамическим фонтанам преимущественно настольного, напольного, настенного типа. Известен фонтан, снабженный открытым сверху и имеющим отверстие внизу корпусом, блоком управления регулятором подачи жидкости 1. Недостатком данного фонтана является сложность конструкции ввиду наличия блока управления регулятора подачи жидкости. Известен фонтан, состоящий из корпуса, накопительного резервуара и электродвигателя 2. Недостатком фонтана являются невысокие эстетические свойства. 52272009.04.30 Наиболее близким по технической сущности и достигаемому результату является динамический фонтан, содержащий сосуд, погружной насос, средство выброса струи и лампу подсвечивания 3. Недостатком фонтана является наличие сложного блока управления, содержащего электромагнитные клапаны. Задачей полезной модели является упрощение конструкции, снижение стоимости, повышение эстетических свойств. Решение поставленной задачи достигается благодаря тому, что в фонтане, содержащем сосуд, погружной насос, средство выброса струи и лампу подсвечивания, сосуд выполнен в виде кубооктаэдра Кеплера средство выброса струи эжекторного типа снабжено на выходе многосопловой насадкой и присоединено к сифонирующей трубке, выполненной в виде спирального витка с воронкообразным верхним торцом. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображен разрез фонтана на фиг. 2 - вид сверху. Обозначения 1 - сосуд в виде кубооктаэдра Кеплера 2 - погружной насос 3 - многосопловая насадка 4 - средство выброса струи эжекторного типа 5 - сифонирующая трубка 6 - патрубок смешения активной и пассивной сред 7 - лампа подсвечивания. Фонтан состоит из сосуда в виде кубооктаэдра Кеплера 1, погружного насоса 2, многосопловой насадки 3, средства выброса струи эжекторного типа 4, сифонирующей трубки 5, патрубка смешения активной и пассивной сред 6 и лампы подсвечивания 7. Фонтан работает следующим образом. При заполнении сосуда в виде кубооктаэдра Кеплера 1 водой несколько выше верхнего вертикального торца сифонирующей трубки 5 включается погружной насос 2, в результате чего через многосопловую насадку 3 продуцируется пучок кинетических струй, истекающих через патрубок смешения активной и пассивной сред 6 в атмосферу над фонтаном. При этом за счет эффекта эжекции в патрубок смешения активной и пассивной сред 6 подсасывается вода, находящаяся в спиральном витке сифонирующей трубки 5. Вылет струи при этом минимальный, и в результате этого цикла из сифонирующей трубки 5 удаляется вода и попадает воздух через воронкообразный слив, образующийся в верхней части сифонирующей трубки 5. При этом из средства выброса струи эжекторного типа 4 истекает дискретный газожидкостный факел воды, пронизанный пузырьками воздуха. Как только воздух увлекается из сифонирующей трубки 5, система засифонивается, и цикл работы повторяется. Таким образом, благодаря средству выброса струи эжекторного типа, достигается высокий эстетический эффект за счет циклической работы фонтана в режиме взлеты и падения газожидкостных струй в виде гейзера упрощается конструкция модели, снижается стоимость. Выполнение сосуда фонтана в виде кубооктаэдра Кеплера усиливает общий эстетический вид фонтана. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
