Разгрузчик кормовых хранилищ

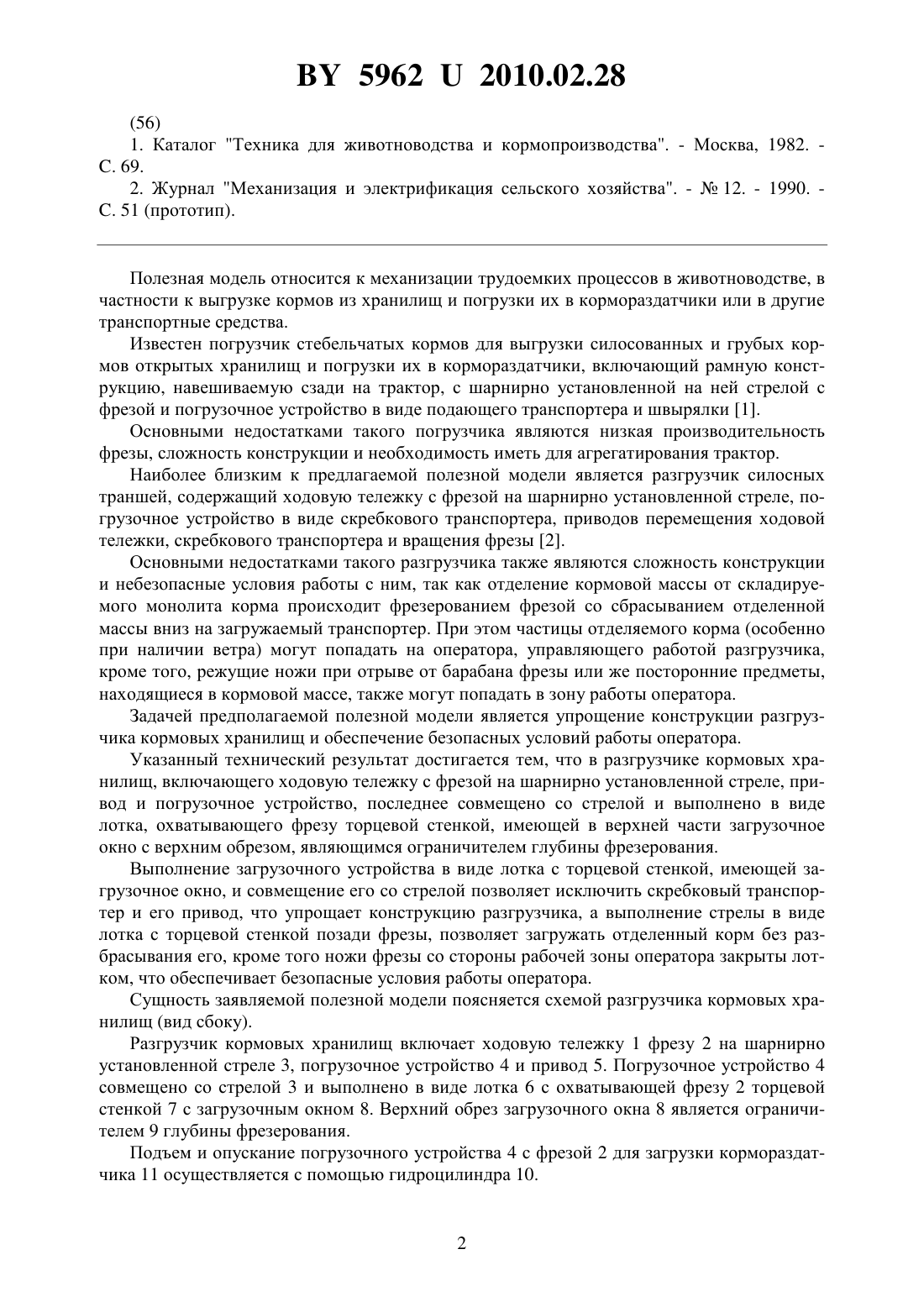

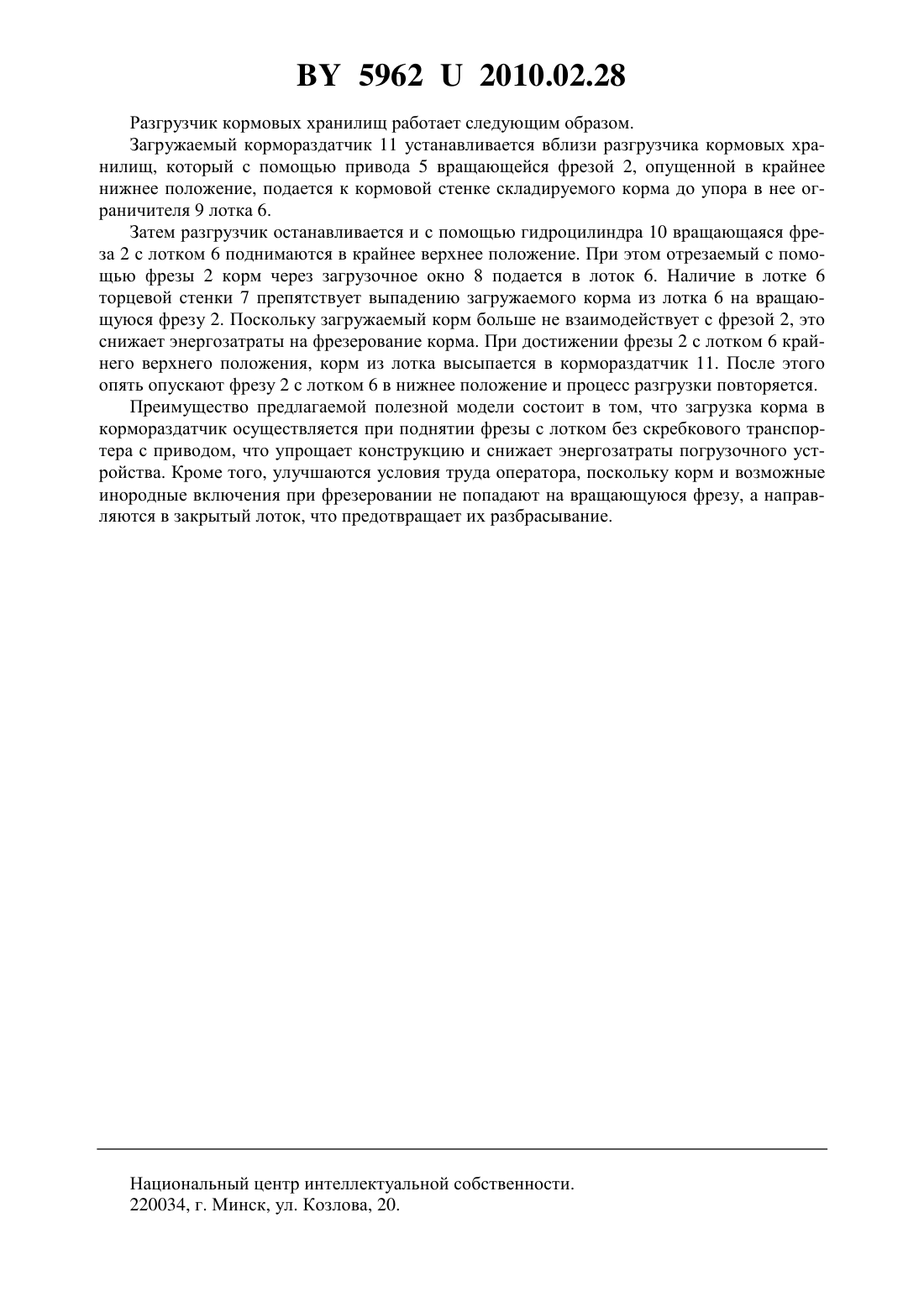

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Разгрузчик кормовых хранилищ, включающий ходовую тележку с фрезой на шарнирно установленной стреле, погрузочное устройство и привод, отличающийся тем, что погрузочное устройство совмещено со стрелой и выполнено в виде лотка, охватывающего фрезу торцевой стенкой, имеющей в верхней части загрузочное окно с верхним обрезом,являющимся ограничителем глубины фрезерования.(56) 1. Каталог Техника для животноводства и кормопроизводства. - Москва, 1982. . 69. 2. Журнал Механизация и электрификация сельского хозяйства. -12. - 1990. . 51 (прототип). Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к выгрузке кормов из хранилищ и погрузки их в кормораздатчики или в другие транспортные средства. Известен погрузчик стебельчатых кормов для выгрузки силосованных и грубых кормов открытых хранилищ и погрузки их в кормораздатчики, включающий рамную конструкцию, навешиваемую сзади на трактор, с шарнирно установленной на ней стрелой с фрезой и погрузочное устройство в виде подающего транспортера и швырялки 1. Основными недостатками такого погрузчика являются низкая производительность фрезы, сложность конструкции и необходимость иметь для агрегатирования трактор. Наиболее близким к предлагаемой полезной модели является разгрузчик силосных траншей, содержащий ходовую тележку с фрезой на шарнирно установленной стреле, погрузочное устройство в виде скребкового транспортера, приводов перемещения ходовой тележки, скребкового транспортера и вращения фрезы 2. Основными недостатками такого разгрузчика также являются сложность конструкции и небезопасные условия работы с ним, так как отделение кормовой массы от складируемого монолита корма происходит фрезерованием фрезой со сбрасыванием отделенной массы вниз на загружаемый транспортер. При этом частицы отделяемого корма (особенно при наличии ветра) могут попадать на оператора, управляющего работой разгрузчика,кроме того, режущие ножи при отрыве от барабана фрезы или же посторонние предметы,находящиеся в кормовой массе, также могут попадать в зону работы оператора. Задачей предполагаемой полезной модели является упрощение конструкции разгрузчика кормовых хранилищ и обеспечение безопасных условий работы оператора. Указанный технический результат достигается тем, что в разгрузчике кормовых хранилищ, включающего ходовую тележку с фрезой на шарнирно установленной стреле, привод и погрузочное устройство, последнее совмещено со стрелой и выполнено в виде лотка, охватывающего фрезу торцевой стенкой, имеющей в верхней части загрузочное окно с верхним обрезом, являющимся ограничителем глубины фрезерования. Выполнение загрузочного устройства в виде лотка с торцевой стенкой, имеющей загрузочное окно, и совмещение его со стрелой позволяет исключить скребковый транспортер и его привод, что упрощает конструкцию разгрузчика, а выполнение стрелы в виде лотка с торцевой стенкой позади фрезы, позволяет загружать отделенный корм без разбрасывания его, кроме того ножи фрезы со стороны рабочей зоны оператора закрыты лотком, что обеспечивает безопасные условия работы оператора. Сущность заявляемой полезной модели поясняется схемой разгрузчика кормовых хранилищ (вид сбоку). Разгрузчик кормовых хранилищ включает ходовую тележку 1 фрезу 2 на шарнирно установленной стреле 3, погрузочное устройство 4 и привод 5. Погрузочное устройство 4 совмещено со стрелой 3 и выполнено в виде лотка 6 с охватывающей фрезу 2 торцевой стенкой 7 с загрузочным окном 8. Верхний обрез загрузочного окна 8 является ограничителем 9 глубины фрезерования. Подъем и опускание погрузочного устройства 4 с фрезой 2 для загрузки кормораздатчика 11 осуществляется с помощью гидроцилиндра 10. 59622010.02.28 Разгрузчик кормовых хранилищ работает следующим образом. Загружаемый кормораздатчик 11 устанавливается вблизи разгрузчика кормовых хранилищ, который с помощью привода 5 вращающейся фрезой 2, опущенной в крайнее нижнее положение, подается к кормовой стенке складируемого корма до упора в нее ограничителя 9 лотка 6. Затем разгрузчик останавливается и с помощью гидроцилиндра 10 вращающаяся фреза 2 с лотком 6 поднимаются в крайнее верхнее положение. При этом отрезаемый с помощью фрезы 2 корм через загрузочное окно 8 подается в лоток 6. Наличие в лотке 6 торцевой стенки 7 препятствует выпадению загружаемого корма из лотка 6 на вращающуюся фрезу 2. Поскольку загружаемый корм больше не взаимодействует с фрезой 2, это снижает энергозатраты на фрезерование корма. При достижении фрезы 2 с лотком 6 крайнего верхнего положения, корм из лотка высыпается в кормораздатчик 11. После этого опять опускают фрезу 2 с лотком 6 в нижнее положение и процесс разгрузки повторяется. Преимущество предлагаемой полезной модели состоит в том, что загрузка корма в кормораздатчик осуществляется при поднятии фрезы с лотком без скребкового транспортера с приводом, что упрощает конструкцию и снижает энергозатраты погрузочного устройства. Кроме того, улучшаются условия труда оператора, поскольку корм и возможные инородные включения при фрезеровании не попадают на вращающуюся фрезу, а направляются в закрытый лоток, что предотвращает их разбрасывание. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
