Кормораздатчик

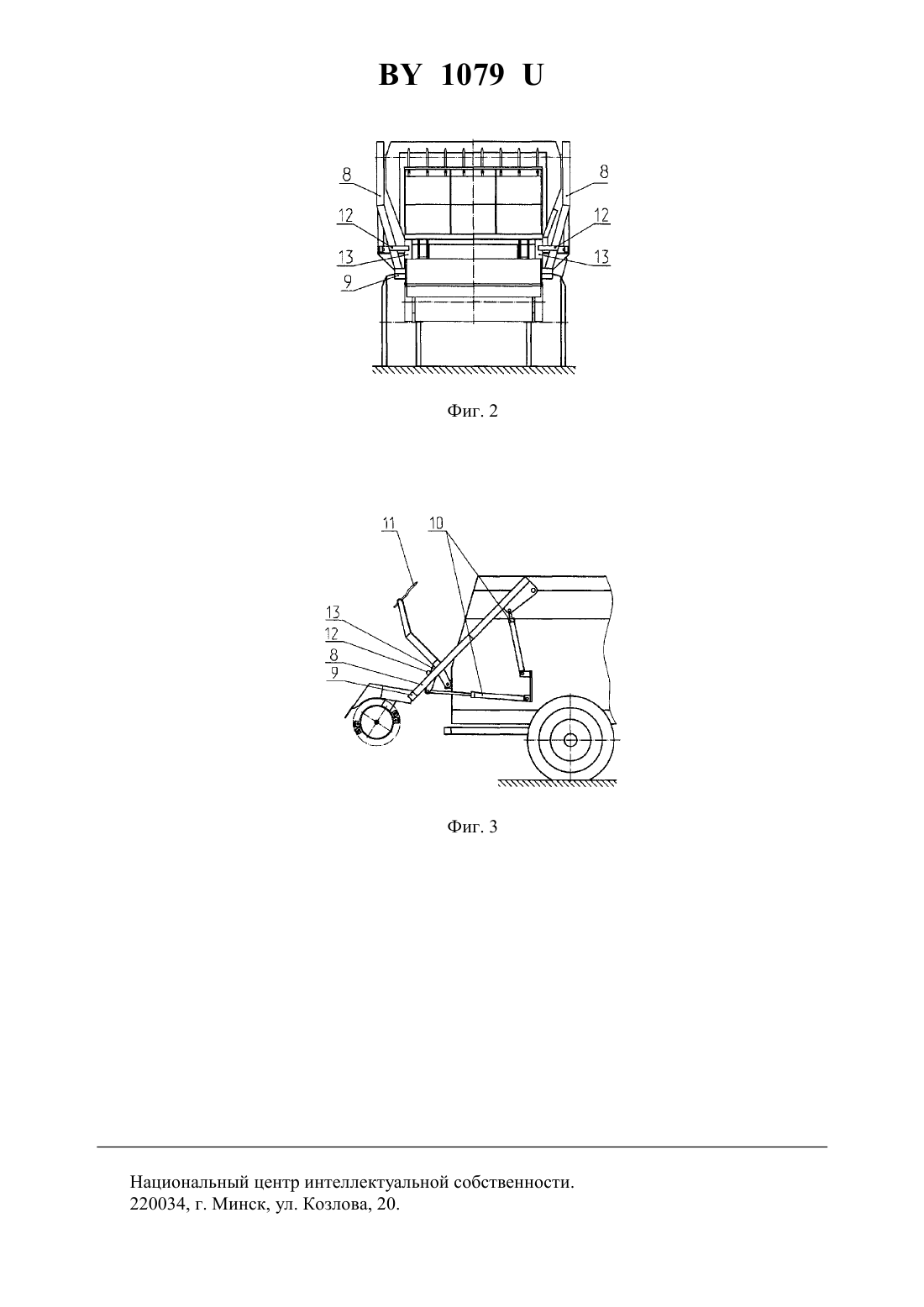

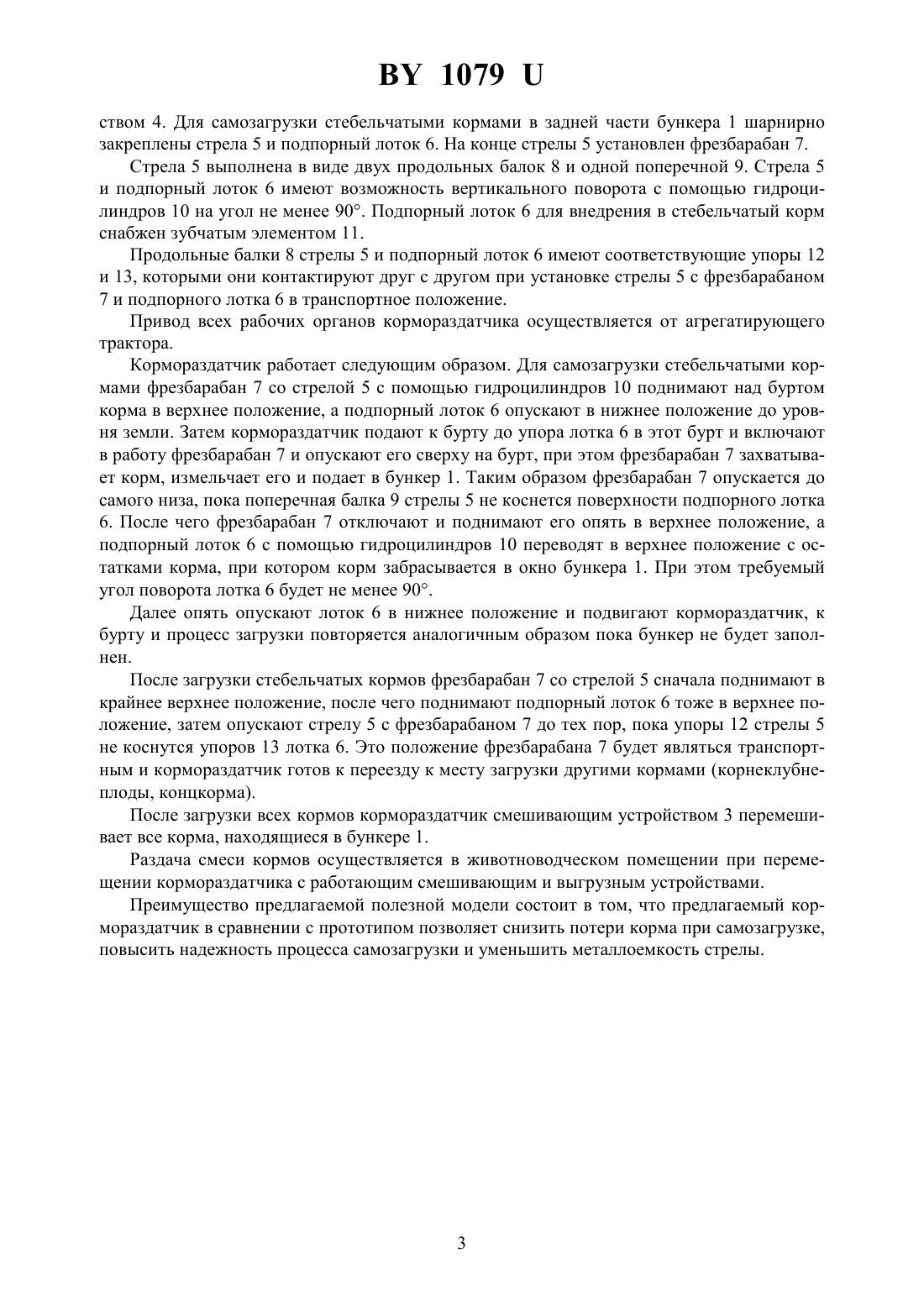

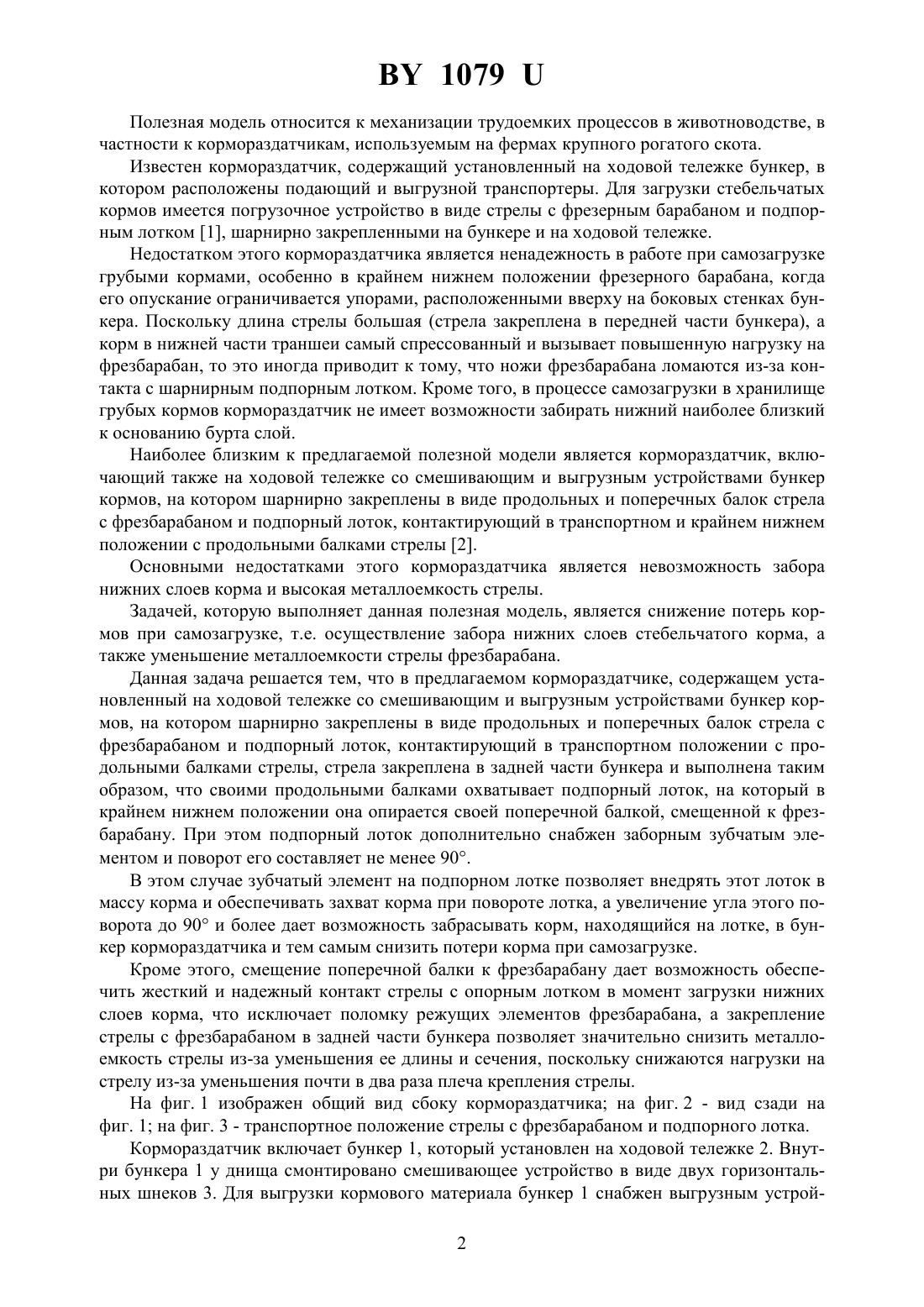

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Глецевич Вадим Николаевич Казаченок Сергей Алексеевич Осипов Евгений Александрович Беспалко Леонид Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Кормораздатчик, включающий установленный на ходовой тележке со смешивающим и выгрузным устройствами бункер кормов, на котором шарнирно закреплены в виде продольных и поперечных балок стрела с фрезбарабаном и подпорный лоток, контактирующий в транспортном положении с продольными балками стрелы, отличающийся тем, что стрела закреплена в задней части бункера и выполнена таким образом, что своими продольными балками охватывает подпорный лоток, на который в крайнем нижнем положении она опирается своей поперечной балкой, смещенной к фрезбарабану, а подпорный лоток дополнительно снабжен заборным зубчатым элементом и поворот его составляет не менее 90.(56) 1. Патент на полезную модель 275, 2000. 2. Проспект фирмы. 1079 Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к кормораздатчикам, используемым на фермах крупного рогатого скота. Известен кормораздатчик, содержащий установленный на ходовой тележке бункер, в котором расположены подающий и выгрузной транспортеры. Для загрузки стебельчатых кормов имеется погрузочное устройство в виде стрелы с фрезерным барабаном и подпорным лотком 1, шарнирно закрепленными на бункере и на ходовой тележке. Недостатком этого кормораздатчика является ненадежность в работе при самозагрузке грубыми кормами, особенно в крайнем нижнем положении фрезерного барабана, когда его опускание ограничивается упорами, расположенными вверху на боковых стенках бункера. Поскольку длина стрелы большая (стрела закреплена в передней части бункера), а корм в нижней части траншеи самый спрессованный и вызывает повышенную нагрузку на фрезбарабан, то это иногда приводит к тому, что ножи фрезбарабана ломаются из-за контакта с шарнирным подпорным лотком. Кроме того, в процессе самозагрузки в хранилище грубых кормов кормораздатчик не имеет возможности забирать нижний наиболее близкий к основанию бурта слой. Наиболее близким к предлагаемой полезной модели является кормораздатчик, включающий также на ходовой тележке со смешивающим и выгрузным устройствами бункер кормов, на котором шарнирно закреплены в виде продольных и поперечных балок стрела с фрезбарабаном и подпорный лоток, контактирующий в транспортном и крайнем нижнем положении с продольными балками стрелы 2. Основными недостатками этого кормораздатчика является невозможность забора нижних слоев корма и высокая металлоемкость стрелы. Задачей, которую выполняет данная полезная модель, является снижение потерь кормов при самозагрузке, т.е. осуществление забора нижних слоев стебельчатого корма, а также уменьшение металлоемкости стрелы фрезбарабана. Данная задача решается тем, что в предлагаемом кормораздатчике, содержащем установленный на ходовой тележке со смешивающим и выгрузным устройствами бункер кормов, на котором шарнирно закреплены в виде продольных и поперечных балок стрела с фрезбарабаном и подпорный лоток, контактирующий в транспортном положении с продольными балками стрелы, стрела закреплена в задней части бункера и выполнена таким образом, что своими продольными балками охватывает подпорный лоток, на который в крайнем нижнем положении она опирается своей поперечной балкой, смещенной к фрезбарабану. При этом подпорный лоток дополнительно снабжен заборным зубчатым элементом и поворот его составляет не менее 90. В этом случае зубчатый элемент на подпорном лотке позволяет внедрять этот лоток в массу корма и обеспечивать захват корма при повороте лотка, а увеличение угла этого поворота до 90 и более дает возможность забрасывать корм, находящийся на лотке, в бункер кормораздатчика и тем самым снизить потери корма при самозагрузке. Кроме этого, смещение поперечной балки к фрезбарабану дает возможность обеспечить жесткий и надежный контакт стрелы с опорным лотком в момент загрузки нижних слоев корма, что исключает поломку режущих элементов фрезбарабана, а закрепление стрелы с фрезбарабаном в задней части бункера позволяет значительно снизить металлоемкость стрелы из-за уменьшения ее длины и сечения, поскольку снижаются нагрузки на стрелу из-за уменьшения почти в два раза плеча крепления стрелы. На фиг. 1 изображен общий вид сбоку кормораздатчика на фиг. 2 - вид сзади на фиг. 1 на фиг. 3 - транспортное положение стрелы с фрезбарабаном и подпорного лотка. Кормораздатчик включает бункер 1, который установлен на ходовой тележке 2. Внутри бункера 1 у днища смонтировано смешивающее устройство в виде двух горизонтальных шнеков 3. Для выгрузки кормового материала бункер 1 снабжен выгрузным устрой 2 1079 ством 4. Для самозагрузки стебельчатыми кормами в задней части бункера 1 шарнирно закреплены стрела 5 и подпорный лоток 6. На конце стрелы 5 установлен фрезбарабан 7. Стрела 5 выполнена в виде двух продольных балок 8 и одной поперечной 9. Стрела 5 и подпорный лоток 6 имеют возможность вертикального поворота с помощью гидроцилиндров 10 на угол не менее 90. Подпорный лоток 6 для внедрения в стебельчатый корм снабжен зубчатым элементом 11. Продольные балки 8 стрелы 5 и подпорный лоток 6 имеют соответствующие упоры 12 и 13, которыми они контактируют друг с другом при установке стрелы 5 с фрезбарабаном 7 и подпорного лотка 6 в транспортное положение. Привод всех рабочих органов кормораздатчика осуществляется от агрегатирующего трактора. Кормораздатчик работает следующим образом. Для самозагрузки стебельчатыми кормами фрезбарабан 7 со стрелой 5 с помощью гидроцилиндров 10 поднимают над буртом корма в верхнее положение, а подпорный лоток 6 опускают в нижнее положение до уровня земли. Затем кормораздатчик подают к бурту до упора лотка 6 в этот бурт и включают в работу фрезбарабан 7 и опускают его сверху на бурт, при этом фрезбарабан 7 захватывает корм, измельчает его и подает в бункер 1. Таким образом фрезбарабан 7 опускается до самого низа, пока поперечная балка 9 стрелы 5 не коснется поверхности подпорного лотка 6. После чего фрезбарабан 7 отключают и поднимают его опять в верхнее положение, а подпорный лоток 6 с помощью гидроцилиндров 10 переводят в верхнее положение с остатками корма, при котором корм забрасывается в окно бункера 1. При этом требуемый угол поворота лотка 6 будет не менее 90. Далее опять опускают лоток 6 в нижнее положение и подвигают кормораздатчик, к бурту и процесс загрузки повторяется аналогичным образом пока бункер не будет заполнен. После загрузки стебельчатых кормов фрезбарабан 7 со стрелой 5 сначала поднимают в крайнее верхнее положение, после чего поднимают подпорный лоток 6 тоже в верхнее положение, затем опускают стрелу 5 с фрезбарабаном 7 до тех пор, пока упоры 12 стрелы 5 не коснутся упоров 13 лотка 6. Это положение фрезбарабана 7 будет являться транспортным и кормораздатчик готов к переезду к месту загрузки другими кормами (корнеклубнеплоды, концкорма). После загрузки всех кормов кормораздатчик смешивающим устройством 3 перемешивает все корма, находящиеся в бункере 1. Раздача смеси кормов осуществляется в животноводческом помещении при перемещении кормораздатчика с работающим смешивающим и выгрузным устройствами. Преимущество предлагаемой полезной модели состоит в том, что предлагаемый кормораздатчик в сравнении с прототипом позволяет снизить потери корма при самозагрузке,повысить надежность процесса самозагрузки и уменьшить металлоемкость стрелы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
