Устройство для дозированного кормления сыпучими кормами

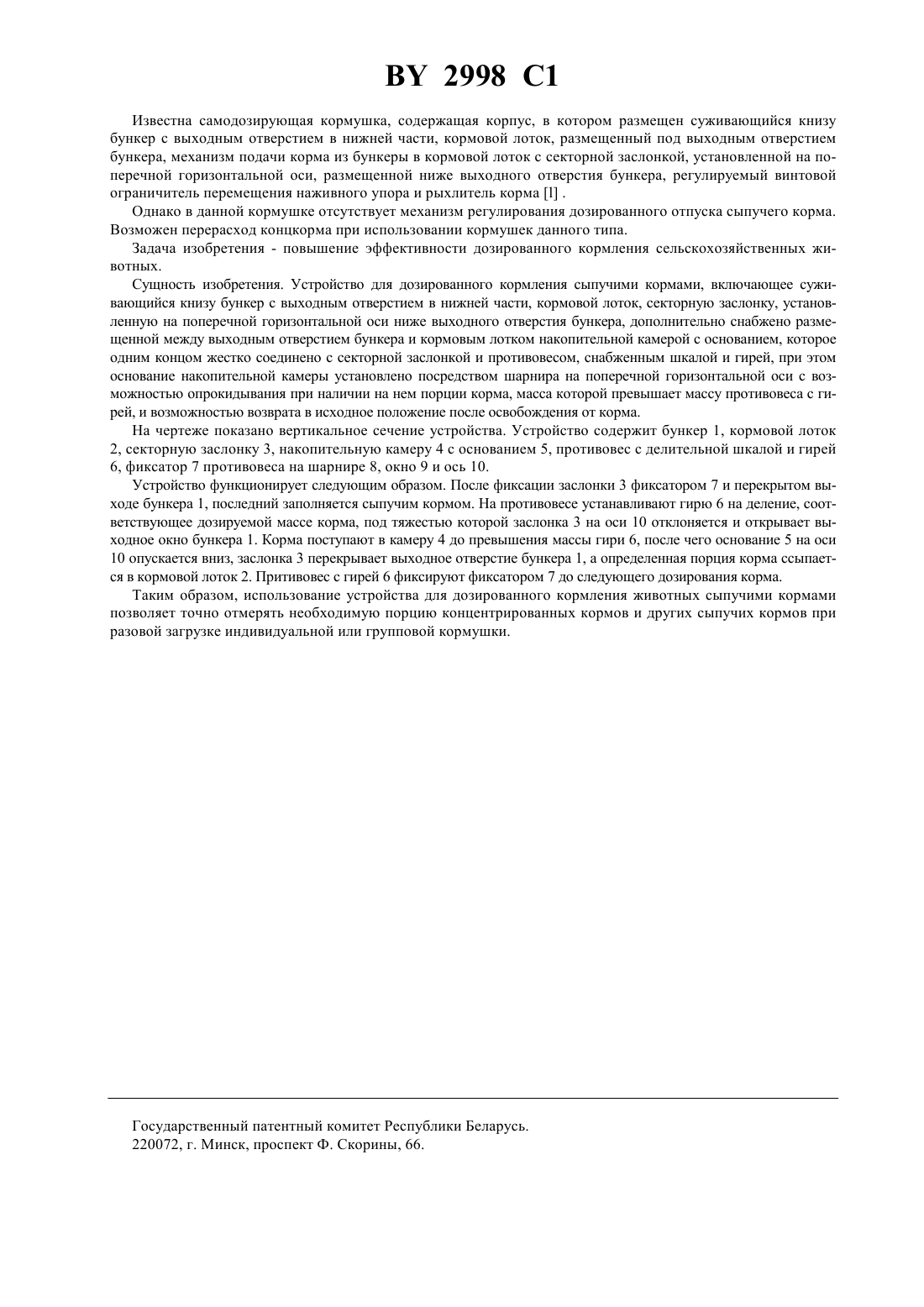

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОГО КОРМЛЕНИЯ СЫПУЧИМИ КОРМАМИ(73) Патентообладатель Белорусский научноисследовательский институт животноводства(57) Устройство для дозированного кормления сыпучими кормами, включающее суживающийся книзу бункер с выходным отверстием в нижней части, кормовой лоток, секторную заслонку, установленную на поперечной горизонтальной оси ниже выходного отверстия бункера, отличающееся тем, что оно снабжено размещенной между выходным отверстием бункера и кормовым лотком накопительной камерой с основанием, которое одним концом жестко соединено с секторной заслонкой и противовесом, снабженным шкалой и гирей, при этом основание накопительной камеры установлено посредством шарнира на поперечной горизонтальной оси с возможностью опрокидывания при наличии на нем порции корма, масса которой превышает массу противовеса с гирей, и с возможностью возврата в исходное положение после освобождения основания от корма. 2998 1 Известна самодозирующая кормушка, содержащая корпус, в котором размещен суживающийся книзу бункер с выходным отверстием в нижней части, кормовой лоток, размещенный под выходным отверстием бункера, механизм подачи корма из бункеры в кормовой лоток с секторной заслонкой, установленной на поперечной горизонтальной оси, размещенной ниже выходного отверстия бункера, регулируемый винтовой ограничитель перемещения наживного упора и рыхлитель корма. Однако в данной кормушке отсутствует механизм регулирования дозированного отпуска сыпучего корма. Возможен перерасход концкорма при использовании кормушек данного типа. Задача изобретения - повышение эффективности дозированного кормления сельскохозяйственных животных. Сущность изобретения. Устройство для дозированного кормления сыпучими кормами, включающее суживающийся книзу бункер с выходным отверстием в нижней части, кормовой лоток, секторную заслонку, установленную на поперечной горизонтальной оси ниже выходного отверстия бункера, дополнительно снабжено размещенной между выходным отверстием бункера и кормовым лотком накопительной камерой с основанием, которое одним концом жестко соединено с секторной заслонкой и противовесом, снабженным шкалой и гирей, при этом основание накопительной камеры установлено посредством шарнира на поперечной горизонтальной оси с возможностью опрокидывания при наличии на нем порции корма, масса которой превышает массу противовеса с гирей, и возможностью возврата в исходное положение после освобождения от корма. На чертеже показано вертикальное сечение устройства. Устройство содержит бункер 1, кормовой лоток 2, секторную заслонку 3, накопительную камеру 4 с основанием 5, противовес с делительной шкалой и гирей 6, фиксатор 7 противовеса на шарнире 8, окно 9 и ось 10. Устройство функционирует следующим образом. После фиксации заслонки 3 фиксатором 7 и перекрытом выходе бункера 1, последний заполняется сыпучим кормом. На противовесе устанавливают гирю 6 на деление, соответствующее дозируемой массе корма, под тяжестью которой заслонка 3 на оси 10 отклоняется и открывает выходное окно бункера 1. Корма поступают в камеру 4 до превышения массы гири 6, после чего основание 5 на оси 10 опускается вниз, заслонка 3 перекрывает выходное отверстие бункера 1, а определенная порция корма ссыпается в кормовой лоток 2. Притивовес с гирей 6 фиксируют фиксатором 7 до следующего дозирования корма. Таким образом, использование устройства для дозированного кормления животных сыпучими кормами позволяет точно отмерять необходимую порцию концентрированных кормов и других сыпучих кормов при разовой загрузке индивидуальной или групповой кормушки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
